Ευέλικτη άρθρωση διαστολής για αντιστάθμιση θερμικής μετατόπισης αγωγών και απορρόφηση κραδασμών

Οι αρμοί διαστολής σωληνώσεων είναι εύκαμπτα εξαρτήματα που εγκαθίστανται σε συστήματα σωληνώσεων για την απορρόφηση αλλαγών διαστάσεων που προκαλούνται από θερμική διαστολή και συστολή, καθώς και για την απόσβεση των κραδασμών, τη μείωση του θορύβου και την αντιστάθμιση της μικρής κακής ευθυγράμμισης εγκατάστασης. Χωρίς αρμούς διαστολής, η θερμική ανάπτυξη σε μεγάλες διαδρομές σωλήνων θα προκαλούσε τεράστια πίεση που μπορεί να βλάψει τις αντλίες, τις βαλβίδες, τα ακροφύσια και τον ίδιο τον σωλήνα.Τεχνολογία αγωγών Yangzhou Tianshunκατασκευάζει τρεις κύριες οικογένειες αρμών διαστολής — μεταλλικές φυσούνες, καουτσούκ και ύφασμα — καθεμία κατασκευασμένη για συγκεκριμένες συνθήκες πίεσης, θερμοκρασίας και μέσων.

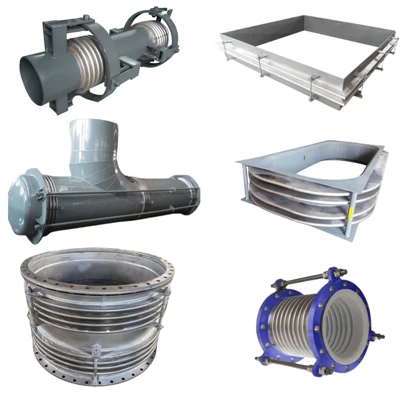

Μεταλλικοί αρμοί διαστολής φυσούνων

Οι μεταλλικοί αρμοί διαστολής, που ονομάζονται επίσης αρμοί διαστολής φυσητήρων, κατασκευάζονται από ένα ή περισσότερα στοιχεία φυσητήρων από κωνικά ανοξείδωτο χάλυβα σε συνδυασμό με ακραία εξαρτήματα όπως φλάντζες, άκρα συγκόλλησης ή συνδέσεις με σπείρωμα. Είναι σχεδιασμένα για συστήματα σωληνώσεων υπό πίεση και μπορούν να απορροφήσουν αξονικές, πλευρικές και γωνιακές κινήσεις μεμονωμένα ή σε συνδυασμό.

Οι διαμορφώσεις κυμαίνονται από απλές μονοαξονικές μονάδες έως πολύπλοκα δεμένα, καθολικά, αρθρωτά και ισορροπημένα σχέδια που περιέχουν ώθηση πίεσης ή περιορίζουν την κίνηση σε συγκεκριμένα επίπεδα. Οι φυσούνες κατασκευάζονται συνήθως από ανοξείδωτο χάλυβα 304, 321 ή 316 λίτρων, με επιλογές υψηλής περιεκτικότητας σε κράμα, όπως το Inconel ή το Hastelloy, που διατίθενται για διαβρωτικές ή υψηλές θερμοκρασίες. Οι ονομαστικές τιμές πίεσης καλύπτουν το πλήρες κενό έως και αρκετές εκατοντάδες bar, ανάλογα με τη διάμετρο και τον αριθμό πτυχώσεων φυσούνας.

Αρμοί διαστολής από καουτσούκ

Οι ελαστικοί αρμοί διαστολής προσφέρουν μια ελαφριά εναλλακτική λύση απόσβεσης κραδασμών σε σχέση με τις μεταλλικές μονάδες για εφαρμογές χαμηλότερης πίεσης. Κατασκευασμένα από ενισχυμένο συνθετικό καουτσούκ, όπως EPDM, NBR, νεοπρένιο ή παραλλαγές με επένδυση PTFE, απορροφούν τη θερμική κίνηση, μειώνουν τον θόρυβο της δομής και αντισταθμίζουν την κακή ευθυγράμμιση μεταξύ σωληνώσεων και εξοπλισμού. Χρησιμοποιούνται ευρέως σε επεξεργασία νερού, HVAC, αντλιοστάσια και γραμμές μεταφοράς χημικών όπου η αντοχή στη διάβρωση και η απορρόφηση κραδασμών αποτελούν προτεραιότητα.

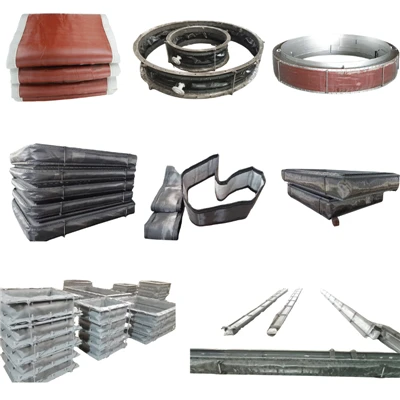

Αρμοί διαστολής υφάσματος

Οι υφασμάτινες ή μη μεταλλικές αρθρώσεις διαστολής έχουν σχεδιαστεί κυρίως για συστήματα αγωγών χαμηλής πίεσης και καυσαερίων που λειτουργούν σε υψηλές θερμοκρασίες. Αποτελούνται από πολλαπλά στρώματα υφασμάτων υψηλής θερμοκρασίας, μονωτικά και στεγανοποιητικά υλικά πλαισιωμένα από μέταλλο ή χάλυβα. Με δυνατότητα απορρόφησης μεγάλων ποσοτήτων αξονικής, πλευρικής και γωνιακής κίνησης με πολύ χαμηλή δύναμη αντίδρασης, οι αρμοί υφασμάτων είναι συνηθισμένοι σε σταθμούς παραγωγής ηλεκτρικής ενέργειας, εγκαταστάσεις παραγωγής ενέργειας από απόβλητα, κλιβάνους τσιμέντου και βιομηχανικά συστήματα εξάτμισης που λειτουργούν έως 1.000°C και άνω με κατάλληλη μόνωση.

Βασικές προδιαγραφές & προσαρμοσμένη μηχανική

Η σειρά αρμών διαστολής μας καλύπτει ονομαστικές διαμέτρους από DN25 (1 ίντσα) έως DN4000 (160 ίντσες) και μεγαλύτερες για προσαρμοσμένες μονάδες υφασμάτων. Οι τυπικές διαστάσεις πρόσωπο με πρόσωπο ακολουθούν τους κοινούς κανόνες της βιομηχανίας και τα προσαρμοσμένα μήκη, οι δυνατότητες κίνησης και οι τελικές διαμορφώσεις παράγονται κατά παραγγελία. Κάθε σύνδεσμος ελέγχεται υδροστατικά και δοκιμάζεται σε κύκλο, ανάλογα με την περίπτωση, με πλήρη ιχνηλασιμότητα υλικού από το πηνίο έως το τελικό συγκρότημα.

Όλοι οι αρμοί διαστολής σχεδιάζονται και κατασκευάζονται σύμφωνα με τα διεθνή πρότυπα, συμπεριλαμβανομένων των EJMA, ASME B31.1, ASME B31.3, EN 14917 και GB/T 12777. Διαθέτουμε επίσης πιστοποίηση ISO 9001:2015 και μπορούμε να προμηθεύσουμε μονάδες με σήμανση CE για την ευρωπαϊκή αγορά.

Ενοποίηση με συστήματα υποστήριξης σωλήνων

Οι αρμοί διαστολής καθορίζονται σχεδόν πάντα ως μέρος μιας πλήρους ανάλυσης ευκαμψίας σωληνώσεων, που λειτουργούν παράλληλα με ελατήρια και άκαμπτα στηρίγματα σωλήνων για τον έλεγχο τόσο της κίνησης όσο και του φορτίου. Σε γραμμές με σημαντική κατακόρυφη θερμική ανάπτυξη, οι κρεμάστρες με μεταβλητό ελατήριο ή οι κρεμάστρες σταθερών ελατηρίων φέρουν το βάρος του σωλήνα ενώ ο αρμός διαστολής απορροφά την αξονική και πλευρική μετατόπιση. Για συστήματα που υπόκεινται σε δυναμικά φαινόμενα, όπως η σφύρα νερού ή η σεισμική φόρτιση, συχνά εγκαθίστανται υδραυλικά snubbers παράλληλα με τους αρμούς διαστολής για να περιορίζουν την ξαφνική κίνηση, ενώ επιτρέπουν τη σταδιακή θερμική μετατόπιση.

Το πλήρες χαρτοφυλάκιο προϊόντων μας περιλαμβάνει επίσης στηρίγματα παπουτσιών σωλήνων, προμονωμένα στηρίγματα σωλήνων για κρυογονικές γραμμές και γραμμές υψηλής θερμοκρασίας και μια πλήρη σειρά ελατηριωτών κρεμάστρων και στηρίξεων — επιτρέποντας στους πελάτες να προμηθευτούν αρμούς διαστολής και το σχετικό υλικό υποστήριξης από έναν μόνο κατασκευαστή.

Εφαρμογές σε όλες τις βιομηχανίες

Οι αρμοί διαστολής καθορίζονται σε σχεδόν κάθε τομέα της βιομηχανίας διεργασιών: παραγωγή ηλεκτρικής ενέργειας (θερμική, πυρηνική, ανανεώσιμη), πετρέλαιο και φυσικό αέριο (διυλιστήρια, αγωγοί, τερματικά LNG), επεξεργασία νερού και λυμάτων, πετροχημικές και φαρμακευτικές εγκαταστάσεις, εξόρυξη και επεξεργασία ορυκτών, παραγωγή τροφίμων και ποτών, τηλεθέρμανση και κτίρια συστημάτων HVAC.

Ποιότητα & Εξυπηρέτηση

Κάθε αρμός διαστολής υποβάλλεται σε δοκιμή πίεσης και επιθεώρηση διαστάσεων πριν από την αποστολή από τις εγκαταστάσεις παραγωγής μας 35.000 m² στο Jiangsu της Κίνας. Η ομάδα μηχανικών μας υποστηρίζει τους πελάτες με υπολογισμούς κίνησης, καθοδήγηση επιλογής υλικών και προσαρμοσμένες αξιολογήσεις σχεδιασμού. Οι τυπικοί χρόνοι παράδοσης κυμαίνονται από δύο έως τέσσερις εβδομάδες, ανάλογα με το μέγεθος και την πολυπλοκότητα, και οι επείγουσες παραγγελίες μπορούν να ικανοποιηθούν κατόπιν προηγούμενης συμφωνίας. Με περισσότερα από 14 χρόνια εμπειρίας στην προμήθεια εξαρτημάτων αγωγών σε περισσότερες από 45 χώρες, εξυπηρετούμε εργολάβους EPC, εταιρείες μηχανικών και τελικούς χρήστες σε όλο τον κόσμο.

Συχνές Ερωτήσεις

Τι τύπο αρμού διαστολής να επιλέξω — μέταλλο, καουτσούκ ή ύφασμα;

Επιλέξτε με βάση την πίεση, τη θερμοκρασία και τα μέσα. Οι μεταλλικοί σύνδεσμοι φυσούνας χειρίζονται υψηλή πίεση και μεγάλο εύρος θερμοκρασίας και είναι οι προεπιλογές για τις σωληνώσεις διεργασίας. Οι ελαστικοί σύνδεσμοι υπερέχουν στην απόσβεση των κραδασμών και στην αντοχή στη διάβρωση στο νερό και στην ήπια χημική υπηρεσία. Οι υφασμάτινες αρμοί χρησιμοποιούνται για αγωγούς μεγάλης διαμέτρου, χαμηλής πίεσης και υψηλής θερμοκρασίας, όπως συστήματα καυσαερίων και καυσαερίων.

Ποιες κινήσεις μπορεί να απορροφήσει ένας αρμός διαστολής;

Ανάλογα με το σχεδιασμό, οι αρμοί διαστολής μπορούν να απορροφήσουν αξονική (συμπίεση/επέκταση), πλευρική (κάθετη μετατόπιση) και γωνιακή (περιστροφή) κίνηση, είτε μεμονωμένα είτε σε συνδυασμό. Οι μονάδες μονής φυσούνας χειρίζονται κυρίως την αξονική κίνηση, ενώ τα σχέδια γενικής χρήσης, αρθρωτών και αντίζυγων χρησιμοποιούνται για πλευρική και γωνιακή μετατόπιση.

Χρειάζομαι στηρίγματα ελατηρίου όταν τοποθετώ αρμό διαστολής;

Στις περισσότερες περιπτώσεις, ναι. Οι αρμοί διαστολής απορροφούν τη θερμική κίνηση, αλλά δεν είναι σχεδιασμένοι να φέρουν βάρος σωλήνων. Οι κρεμάστρες με μεταβλητό ελατήριο ή οι κρεμάστρες σταθερών ελατηρίων υποστηρίζουν το νεκρό φορτίο του σωλήνα και των περιεχομένων ενώ επιτρέπουν στον αρμό διαστολής να κινείται ελεύθερα. Η σωστή επιλογή στήριξης αποτελεί μέρος μιας πλήρους ανάλυσης τάσης σωλήνα.

Ποια πρότυπα ακολουθούν οι αρμοί διαστολής σας;

Οι μεταλλικοί μας αρμοί διαστολής έχουν σχεδιαστεί σύμφωνα με τα πρότυπα EJMA και συμμορφώνονται με τα πρότυπα ASME B31.1, ASME B31.3, EN 14917 και GB/T 12777. Οι μονάδες από καουτσούκ και ύφασμα ακολουθούν τα ισχύοντα πρότυπα ISO, EN και ASTM. Η σήμανση CE και η επιθεώρηση από τρίτους διατίθενται κατόπιν αιτήματος.

Ποια είναι η τυπική διάρκεια ζωής ενός αρμού διαστολής;

Η διάρκεια ζωής εξαρτάται από τη θερμοκρασία, την πίεση, τους κύκλους κίνησης, τη διάβρωση των μέσων και την ποιότητα εγκατάστασης. Ένας μεταλλικός σύνδεσμος φυσητήρων κατάλληλου μεγέθους και εγκατεστημένου διαρκεί συνήθως 10 έως 20 χρόνια σε κανονική βιομηχανική λειτουργία. Οι ενώσεις από καουτσούκ και ύφασμα έχουν γενικά μικρότερη διάρκεια ζωής και θεωρούνται αντικαταστάσιμα είδη φθοράς. Μπορούμε να παρέχουμε δεδομένα κύκλου κόπωσης για συγκεκριμένα σχέδια φυσούνων κατόπιν αιτήματος.
