Ρυθμιζόμενα στηρίγματα μεταβλητών ελατηρίων για θερμική κίνηση αγωγών με μεταβλητά φορτία

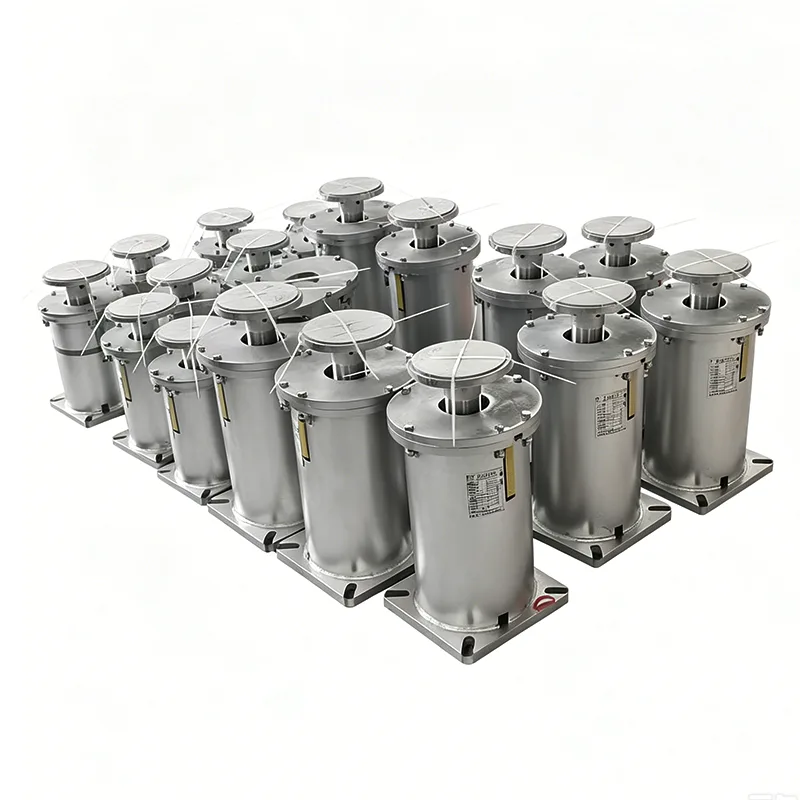

Δεν χρειάζεται κάθε σωλήνας σταθερή δύναμη στήριξης. Στην πραγματικότητα, οι περισσότερες από τις γραμμές με τις οποίες ασχολούμαστε — σωληνώσεις διεργασιών, κεφαλίδες κοινής ωφέλειας, γραμμές νερού ψύξης — λειτουργούν μια χαρά με ένα μεταβλητό στήριγμα ελατηρίου. ΣτοΤιανσούν, προμηθεύουμε μονάδες μεταβλητού ελατηρίου από το εργοστάσιό μας στο Yangzhou εδώ και 14 χρόνια και είναι ίσως ο πιο συνηθισμένος τύπος υποστήριξης ελατηρίου που αποστέλλουμε. Εάν έχετε περάσει μέσα από μια σχάρα σωλήνων σταθμού παραγωγής ηλεκτρικής ενέργειας ή ένα διυλιστήριο, το πιθανότερο είναι ότι τα ελατηριωτά κουτιά που είδατε να κρέμονται από το χάλυβα ή να κάθονται σε στύλους T ήταν μεταβλητά στηρίγματα ελατηρίων.

Αυτό το σχήμα δείχνει την καμπύλη απόδοσης φορτίου-μετατόπισης ενός μεταβλητού στηρίγματος/ανάρτησης ελατηρίου, συμπεριλαμβανομένων των βασικών παραμέτρων του φορτίου και της μετατόπισης για την επαλήθευση της φέρουσας ακρίβειας και της λειτουργικής αξιοπιστίας του προϊόντος.

Κάθε μονάδα υπόκειται σε βαθμονόμηση φορτίου και δοκιμή απόδοσης πριν από την αποστολή. Η απόκλιση ρύθμισης-φορτίου ελέγχεται εντός ±5%, σύμφωνα με το διεθνές πρότυπο ANSI/MSS‑SP‑58‑2018 καθώς και με το NB/T47039‑2013.

Τα προϊόντα πληρούν τις τεχνικές απαιτήσεις για συστήματα ηλεκτρικής ενέργειας, πετροχημικών και άλλων βιομηχανικών σωληνώσεων. Σύμφωνα με το MSS‑SP‑58‑2018, η μέγιστη επιτρεπόμενη μεταβλητότητα φορτίου για μονάδες μεταβλητού ελατηρίου δεν πρέπει να υπερβαίνει το 25% του λειτουργικού θερμού φορτίου σε πλήρη διαδρομή εργασίας.

Τεχνικές προδιαγραφές προϊόντος

Πίνακας προδιαγραφών μεταβλητής κρεμάστρας ελατηρίου	Παράδειγμα
Τύπος κρεμάστρας / Διαμόρφωση	Τύπος A, B, C, D, E, F, G
Μέγεθος ελατηρίου / Αρ.	Νο. 0 - Νο. 22
Εύρος Ταξιδίου	30mm, 60mm, 90mm, 120mm 180mm
Λειτουργικό Φορτίο	0,2 kN - 400 kN
Εγκατεστημένο φορτίο (κρύο φορτίο)	kN / kgf
Λειτουργικό Φορτίο (Θερμό Φορτίο)	kN / kgf
Κατεύθυνση Κίνησης	Ανοδικά / Κάτω
Μεταβλητότητα (%)	≤ 25% (Τυπικό)
Επεξεργασία Επιφανειών	Hot Dip Galv/ Βαμμένο
Υλικό Στέγασης	Ανθρακούχο χάλυβα (Q235/Q355)

Η ιδέα είναι απλή: καθώς ο σωλήνας κινείται προς τα πάνω ή προς τα κάτω λόγω θερμικής διαστολής, το ελατήριο στο εσωτερικό συμπιέζεται ή χαλαρώνει και η δύναμη στήριξης αλλάζει λίγο. Αυτό είναι το "μεταβλητό" μέρος. Η αλλαγή δύναμης είναι προβλέψιμη και παραμένει εντός του εύρους που έχει ήδη επιτρέψει ο μηχανικός πίεσης του σωλήνα σας. Όταν η επιτρεπόμενη διακύμανση φορτίου είναι, για παράδειγμα, 15% ή 20%, δεν χρειάζεται να ξοδέψετε επιπλέον γιασταθερή υποστήριξη ελατηρίου. Έχετε την ίδια λειτουργία — κατακόρυφη απορρόφηση ταξιδιού, μεταφορά βάρους — με χαμηλότερο κόστος και με απλούστερο, πιο συμπαγή σχεδιασμό. Αυτός είναι ο λόγος για τον οποίο οι προδιαγραφές του έργου συχνά αναφέρουν μεταβλητές υποστηρίξεις ελατηρίου ως προεπιλεγμένες, ονομάζοντας μόνο σταθερό τύπο για κρίσιμα σημεία σύνδεσης.

Μεταβλητή υποστήριξη ελατηρίου στη μεγαλύτερη εικόνα

Στη σχάρα σωλήνων, ένα μεταβλητό στήριγμα ελατηρίου σπάνια κάθεται μόνο του. Συνήθως λειτουργεί χέρι-χέρι με άκαμπτα στηρίγματα σωλήνων και παπούτσια σωλήνων που παίρνουν το νεκρό βάρος και οδηγούν τον σωλήνα. Το μεταβλητό ελατήριο χειρίζεται την κατακόρυφη κίνηση. Όταν το ίδιο στοιχείο ελατηρίου τοποθετείται σε ένα συγκρότημα συνδεδεμένο στην κορυφή και κρέμεται από χάλυβα πάνω από το κεφάλι, η όλη διάταξη ονομάζεται συχνά κρεμάστρα ελατηρίου — εξακολουθεί να είναι ένας μεταβλητός μηχανισμός ελατηρίου, που μόλις τοποθετήθηκε ανάποδα. Και σε μονωμένες γραμμές ψύξης, θα δείτε συχνά το στήριγμα ελατηρίου να συνδέεται με ένα προμονωμένο στήριγμα σωλήνα στο σημείο επαφής του σωλήνα, έτσι ώστε η μόνωση να μην συνθλίβεται και ο ψυχρός σωλήνας να μην ιδρώνει.

Τι υπάρχει μέσα σε μια μεταβλητή υποστήριξη ελατηρίου

Διατηρούμε το σχεδιασμό μας απλό και στιβαρό. Ακολουθεί μια ματιά στα τυπικά υλικά κατασκευής που χρησιμοποιούμε:

Συστατικό	Υλικό	Γιατί το χρησιμοποιούμε
Σπειροειδές ελατήριο	Χάλυβας ελατηρίου 60Si2MnA ή 50CrVA	Μεγάλη διάρκεια ζωής κόπωσης, προκαθορισμένη και δοκιμασμένη με φορτίο
Στέγαση (μπορεί)	Ανθρακούχο χάλυβα Q235B, βαμμένο RAL 5015 μπλε	Στιβαρό, συγκολλούμενο, ανθεκτικό στις καιρικές συνθήκες
Καπάκι ελατηρίου / φλάντζα φορτίου	Q235B ή 20# σφυρήλατο χάλυβα	Μεταφέρει ομοιόμορφα το φορτίο του σωλήνα στο ελατήριο
Ένδειξη ταξιδιού & κλίμακα	Ανοξείδωτο ή ανοδιωμένο αλουμίνιο	Καθαρή ανάγνωση, δεν θα σκουριάσει
Σύνδεση κάτω (με σπείρωμα ή φλάντζα)	Ανθρακούχο χάλυβα A105	Τυπικό NPT ή με φλάντζα ανά αίτημα

Όλα τα σύρματα ελατηρίου συνοδεύονται από πιστοποιητικά δοκιμής μύλου. Πυροβολούμε τα ελατήρια και τα προκαθορίζουμε πριν από τη συναρμολόγηση — έτσι απαλλαγούμε από κάθε αρχικό σετ και διασφαλίζουμε ότι η καμπύλη φορτίου-εκτροπής ταιριάζει με τα δεδομένα σχεδιασμού.

Πρότυπα στα οποία εργαζόμαστε

ANSI/MSS SP-58 – διέπει τον σχεδιασμό και την κατασκευή υποστήριξης σωλήνων

ASME B31.3 – σωληνώσεις διεργασίας, που αναφέρονται ευρέως από τα EPC

GB/T 17116 – Κινεζικό πρότυπο για κρεμάστρες και στηρίγματα σωλήνων

EN 10204 3.1 πιστοποίηση υλικού ως πρότυπο για παραγγελίες εξαγωγής

Το εργοστάσιό μας διαθέτει σύστημα διαχείρισης ποιότητας ISO 9001:2015. Κάθε βήμα, από τον εισερχόμενο χάλυβα μέχρι την τελική δοκιμή φορτίου, τεκμηριώνεται.

Συχνές Ερωτήσεις

Ε1: Πόση διακύμανση φορτίου πρέπει να περιμένω;

Τυπικά μεταξύ 10% και 25% του θερμού φορτίου, ανάλογα με την ακαμψία του ελατηρίου και τη διαδρομή του σωλήνα. Η αναφορά καταπόνησης σωλήνα θα σας πει ποια είναι η επιτρεπόμενη απόκλιση. Εάν η αναφορά δείχνει ένα αυστηρό όριο - ας πούμε κάτω από 5% - τότε θα μεταβείτε σε μια σταθερή υποστήριξη ελατηρίου. Για όλα τα άλλα, η μεταβλητή είναι μια χαρά.

Ε2: Ποιες πληροφορίες χρειάζεστε για να επιλέξετε ή να αναφέρετε μια μεταβλητή υποστήριξη ελατηρίου;

Στείλτε μας το θερμό φορτίο, το κρύο φορτίο και την ποσότητα και την κατεύθυνση της κάθετης κίνησης (πάνω ή κάτω). Ένα σημαδεμένο σχέδιο στήριξης σωλήνα ή ένα ισομετρικό τάσεων βοηθά. Θα επιλέξουμε το σωστό μέγεθος και σειρά ελατηρίου και θα σας στείλουμε ένα φύλλο δεδομένων με όλες τις υπολογισμένες τιμές πριν ξεκινήσουμε την κατασκευή.

Ε3: Τα μεταβλητά ελατήρια σας είναι εναλλάξιμα με άλλες μάρκες;

Από πλευράς λειτουργίας, ναι. Μπορούμε να ταιριάξουμε το εύρος φορτίου και τις διαστάσεις του φακέλου με τις πιο κοινές σειρές της βιομηχανίας (Τύπος A, B, C, D, E, F, G σύμφωνα με το MSS SP-58). Εάν το έργο σας έχει ήδη αριθμούς ανταλλακτικού συγκεκριμένου προμηθευτή, δώστε μας αυτούς και θα διασταυρωθούμε. Απλώς έχετε υπόψη σας ότι ενδέχεται να υπάρχουν μικρές διαφορές διαστάσεων — θα τις επισημάνουμε πριν παραγγείλετε.

Ε4: Ποιος είναι ο τυπικός χρόνος παράδοσης;

Τυπικές μονάδες εύρους φορτίου: 20–25 ημέρες. Εάν χρειάζεστε ένα μη τυποποιημένο περίβλημα, ειδική βαφή ή επένδυση από ανοξείδωτο χάλυβα, αφήστε 30–40 ημέρες. Διατηρούμε ένα αξιοπρεπές απόθεμα κοινών πηνίων ελατηρίου και εξαρτημάτων κουτιών, γεγονός που επιταχύνει τα πράγματα.

Ε5: Μπορώ να πάρω ένα πρωτότυπο ή δείγμα προπαραγωγής;

Ναί. Για μεγάλα έργα, μπορούμε να κατασκευάσουμε μία ή δύο μονάδες δειγμάτων για έγκριση πριν ξεκινήσουμε την πλήρη παραγωγή. Το κόστος του δείγματος μπορεί συχνά να πιστωθεί έναντι της κύριας παραγγελίας.

Η δοκιμή φόρτωσης δεν είναι προαιρετική

Κάθε μεταβλητό στήριγμα ελατηρίου που βγαίνει από την πόρτα δοκιμάζεται φορτίο. Ρυθμίζουμε το ελατήριο στο καθορισμένο κρύο φορτίο και, στη συνέχεια, το περνάμε σε πλήρη διαδρομή πολλές φορές, ελέγχοντας το φορτίο τόσο σε ψυχρή όσο και σε ζεστή θέση. Η ζυγαριά ταξιδιού είναι βαθμονομημένη και κλειδωμένη. Ένα πιστοποιητικό δοκιμής που συνοψίζει τις πραγματικές τιμές φορτίου περιλαμβάνεται στην τεκμηρίωση αποστολής. Η επιθεώρηση τρίτων από την SGS, την Bureau Veritas ή την TÜV είναι διαθέσιμη κατόπιν αιτήματός σας.

Προσαρμογή που κάνουμε καθημερινά

Μερικοί πελάτες πιστεύουν ότι η υποστήριξη μεταβλητού ελατηρίου είναι ένα καθαρό είδος καταλόγου. Από την εμπειρία μας, ίσως τα μισά από αυτά που παρέχουμε έχουν κάποια προσαρμοσμένη πινελιά:

Μη τυπικά μήκη διαδρομής (έχουμε κάνει 200 ​​mm+ σε μεταβλητές μονάδες)

Εκτεταμένο ή μειωμένο ύψος περιβλήματος για να ταιριάζει σε περιορισμένο χώρο

Περιβλήματα και εξοπλισμός από ανοξείδωτο χάλυβα για υπεράκτια ή χημικά περιβάλλοντα

Ειδικές επικαλύψεις: υπεράκτια συστήματα θαλάσσιας βαφής, βαφή αλουμινίου υψηλής θερμοκρασίας

Σχέδια με διπλά ελατήρια για βαριά φορτία σε ένα συμπαγές κουτί

Ενσωματωμένοι ωτίδες ανύψωσης, κυψέλες φορτίου ή μετατροπείς θέσης

Απλώς πείτε μας πώς φαίνεται η εγκατάσταση και θα επεξεργαστούμε έναν πρακτικό σχεδιασμό.

Σημειώσεις πραγματικού κόσμου από τον εργοστασιακό όροφο

Ακολουθούν μερικά πράγματα που μάθαμε να στέλνουμε ελατήρια μεταβλητής υποστήριξης σε έργα σε όλο τον κόσμο:

Εάν η μετατόπιση του σωλήνα σας είναι προς τα πάνω, βεβαιωθείτε ότι το στήριγμα μπορεί να χειριστεί το ψυχρό φορτίο προς τα πάνω χωρίς να χαλαρώσει το ελατήριο. Θα το ελέγξουμε ως μέρος της επιλογής μας.

Σε σχάρες σωλήνων εξωτερικού χώρου, καθορίστε γαλβανισμό εν θερμώ ή ένα καλό σύστημα βαφής. Η τυπική εργοστασιακή μπλε βαφή είναι ωραία σε εσωτερικούς χώρους, αλλά μετά από μερικούς μουσώνες, ο ανθρακούχος χάλυβας θα εμφανίσει σκουριά. Λίγο επιπλέον στην επίστρωση εξοικονομεί πολλά παράπονα τοποθεσίας.

Ελέγχετε πάντα το διάκενο γύρω από το περίβλημα του ελατηρίου. Μερικές φορές η θέση στήριξης είναι σφιχτή ανάμεσα σε δύο δομικά μέλη και μια τυπική διάμετρος δοχείου δεν ταιριάζει. Ενημερώστε μας έγκαιρα και θα προσαρμόσουμε το σχέδιο.

Γιατί να προμηθεύεστε το Variable Spring Supports από το Tianshun;

Δεν είμαστε μεσάζοντες. Σχεδιάζουμε, κατασκευάζουμε, δοκιμάζουμε και αποστέλλουμε από το δικό μας εργοστάσιο στο Yangzhou, Jiangsu. Αυτό σημαίνει ότι όταν μιλάτε στους μηχανικούς μας, μιλάτε στους ανθρώπους που κατασκευάζουν πραγματικά το προϊόν. Τα μεταβλητά ελατήρια μας έχουν εγκατασταθεί σε σταθμούς παραγωγής ηλεκτρικής ενέργειας συνδυασμένου κύκλου, σχάρες σωλήνων διυλιστηρίων, τερματικά επαναεριοποίησης LNG, μονάδες χημικής επεξεργασίας και χαλυβουργεία. Πάνω από το 70% της επιχείρησής μας επαναλαμβάνεται — όχι επειδή είμαστε οι φθηνότεροι, αλλά επειδή οι υποστηρίξεις μας εμφανίζονται στην ώρα τους, ταιριάζουν με τα φύλλα δεδομένων και δεν προκαλούν πονοκεφάλους κατά τη θέση σε λειτουργία.

Εάν το χρονοδιάγραμμα του έργου σας είναι περιορισμένο, μπορούμε να κρατήσουμε απόθεμα τελικών ελατηρίων και να συναρμολογήσουμε γρήγορα στις ρυθμίσεις φορτίου σας. Για μεγάλες μαζικές παραγγελίες, προσφέρουμε ανταγωνιστικές τιμές απευθείας από το εργοστάσιο και θα συνεργαστούμε μαζί σας σε ένα χρονοδιάγραμμα παράδοσης που ευθυγραμμίζεται με τη σειρά κατασκευής σας.

Στείλτε μας τα σχέδια υποστήριξης σωλήνων, τα δεδομένα φόρτωσης ή απλώς μια σύντομη περιγραφή του τι χρειάζεστε. Θα επικοινωνήσουμε μαζί σας με μια σωστή προσφορά — συμπεριλαμβανομένης της εργοστασιακής τιμής και του χρόνου παράδοσης — συνήθως εντός 24 ωρών. Και αν θέλετε να επισκεφτείτε το εργοστάσιο και να δείτε πώς τα φτιάχνουμε, είστε περισσότερο από ευπρόσδεκτοι.
