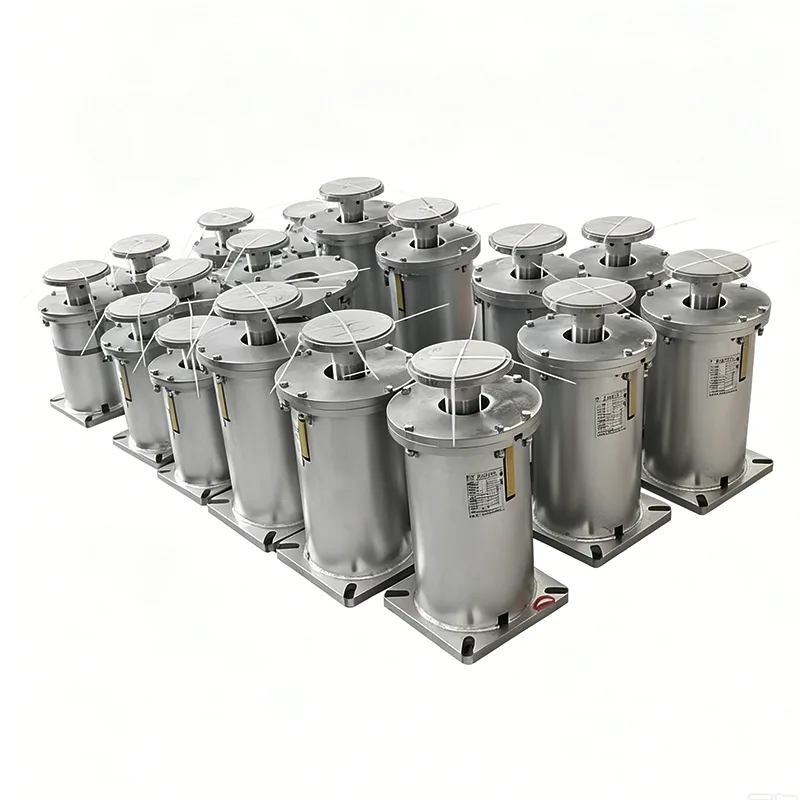

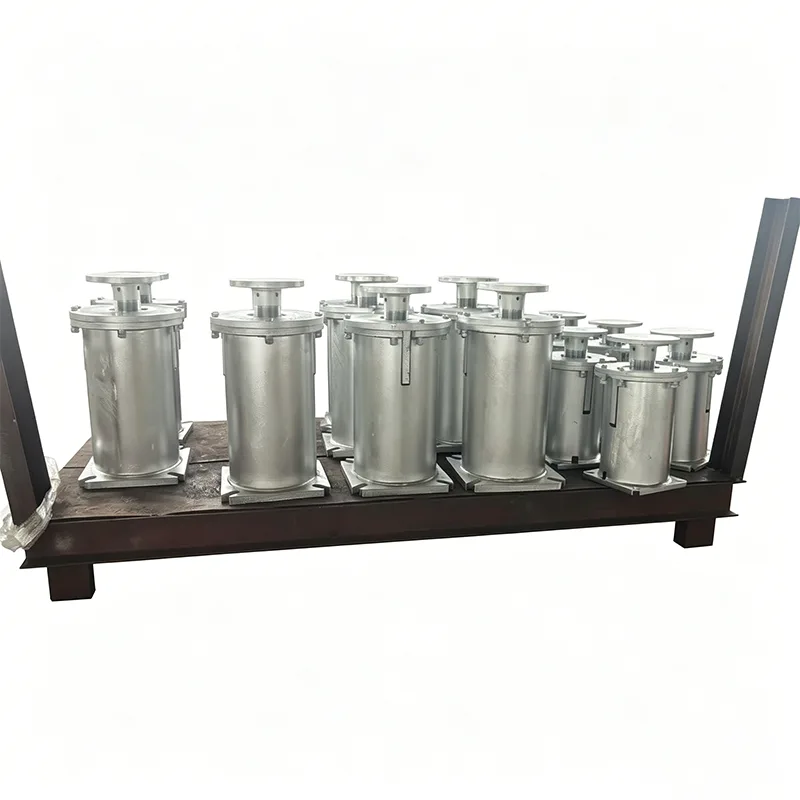

Υποστήριξη μεταβλητού ελατηρίου τύπου F

Η Yangzhou Tianshun Pipeline Technology Co., Ltd., που ιδρύθηκε το 2012, κατασκευάζει μια πλήρη γκάμα προϊόντων σε αυστηρή συμφωνία με το πρότυπο HG/T 20644 Variable Spring Supports and Hangers. Το Type F Variable Spring Support είναι το προϊόν υποστήριξης βασικού τύπου της τυπικής σειράς, ειδικά σχεδιασμένο για τη στήριξη του πυθμένα των σωληνώσεων. Χρησιμοποιείται ευρέως σε συστήματα αγωγών μικρού και μεσαίου εκτοπίσματος σε βιομηχανίες ενέργειας, πετροχημικών, μεταλλουργικών και άλλων βιομηχανιών και είναι ένα από τα πιο ευρέως χρησιμοποιούμενα μοντέλα μεταβλητών ελατηρίων στη μηχανική.

Αυτό το σχήμα δείχνει την καμπύλη απόδοσης φορτίου-μετατόπισης ενός μεταβλητού στηρίγματος/ανάρτησης ελατηρίου, συμπεριλαμβανομένων των βασικών παραμέτρων του φορτίου και της μετατόπισης για την επαλήθευση της φέρουσας ακρίβειας και της λειτουργικής αξιοπιστίας του προϊόντος.

Κάθε μονάδα υπόκειται σε βαθμονόμηση φορτίου και δοκιμή απόδοσης πριν από την αποστολή. Η απόκλιση ρύθμισης-φορτίου ελέγχεται εντός ±5%, σύμφωνα με το διεθνές πρότυπο ANSI/MSS‑SP‑58‑2018 καθώς και με το NB/T47039‑2013.

Τα προϊόντα πληρούν τις τεχνικές απαιτήσεις για συστήματα ηλεκτρικής ενέργειας, πετροχημικών και άλλων βιομηχανικών σωληνώσεων. Σύμφωνα με το MSS‑SP‑58‑2018, η μέγιστη επιτρεπόμενη μεταβλητότητα φορτίου για μονάδες μεταβλητού ελατηρίου δεν πρέπει να υπερβαίνει το 25% του λειτουργικού θερμού φορτίου σε πλήρη διαδρομή εργασίας.

Τεχνικές προδιαγραφές προϊόντος

Δομή και χαρακτηριστικά προϊόντος τύπου F

Τύπος F Variable Spring Support υιοθετεί μια κατακόρυφη δομή κουτιού, που αποτελείται από τα ακόλουθα μέρη:

▶  Πλάκα βάσης: Φαρδιά πλάκα βάσης στήριξης, συνδεδεμένη με το θεμέλιο

▶  Κύλινδρος ελατηρίου: Ενσωματωμένο κυλινδρικό ελικοειδές ελατήριο συμπίεσης

▶  Επάνω πλάκα: Πλάκα φόρτωσης, συνδεδεμένη στο στήριγμα σωλήνα

▶  Πινακίδα ένδειξης μετατόπισης: Επισημαίνεται με θέσεις ψυχρής και θερμής κατάστασης

▶  Μπουλόνι ασφάλισης: Κλειδώνει κατά τη μεταφορά και την εγκατάσταση

▶  Βίδα ρύθμισης ύψους: Επιτόπια λεπτή ρύθμιση του φορτίου

Βασικά χαρακτηριστικά σχεδίασης

Τυπικός αρθρωτός σχεδιασμός

Πλήρως συμβατό με το πρότυπο HG/T 20644, εναλλάξιμα με προϊόντα άλλων κατασκευαστών

Τυποποιημένη σειρά φορτίου και μετατόπισης, κατάλληλη για επιλογή ινστιτούτου σχεδιασμού

Ενοποιημένες διαστάσεις εγκατάστασης, βολικές για προμήθειες μηχανικής

Εργοστασιακή προρύθμιση

Ελατήριο προσυμπιεσμένο σύμφωνα με το φορτίο σχεδιασμού, κλειδωμένο στη θέση ψυχρής κατάστασης

Χρειάζεται να αφαιρέσετε μόνο τα μπουλόνια ασφάλισης μετά την επιτόπια εγκατάσταση για να τεθούν σε χρήση

Δεν χρειάζεται να ρυθμίσετε τη συμπίεση του ελατηρίου επί τόπου

Συμπαγής δομή

Κατακόρυφη σχεδίαση, μικρή επιφάνεια δαπέδου

Συνολικό ύψος 200-400mm, κατάλληλο για περιστάσεις με περιορισμένο χώρο

Χαμηλό κέντρο βάρους, καλή σταθερότητα

Βολική συντήρηση

Το συγκρότημα ελατηρίου μπορεί να τραβηχτεί και να αντικατασταθεί ξεχωριστά

Καθαρή ένδειξη μετατόπισης, κατά την επιθεώρηση

Χωρίς φθορά, σχεδιασμός χωρίς συντήρηση

Τύπος F Τεχνική Παράμετρος Γρήγορος Πίνακας Αναφοράς

Πρότυπο εκτέλεσης: HG/T 20644-2024 Ποσοστό αλλαγής φορτίου: ≤25% (τυπική απαίτηση) Υλικό ελατηρίου: 50CrVA ελατήριο χάλυβας Υλικό κέλυφος: Q235BA Αντιδιαβρωτικό Επεξεργασία: Αποσκωρίωση με αμμοβολή + εποξειδικό αστάρι πλούσιο σε ψευδάργυρο + τελική επίστρωση

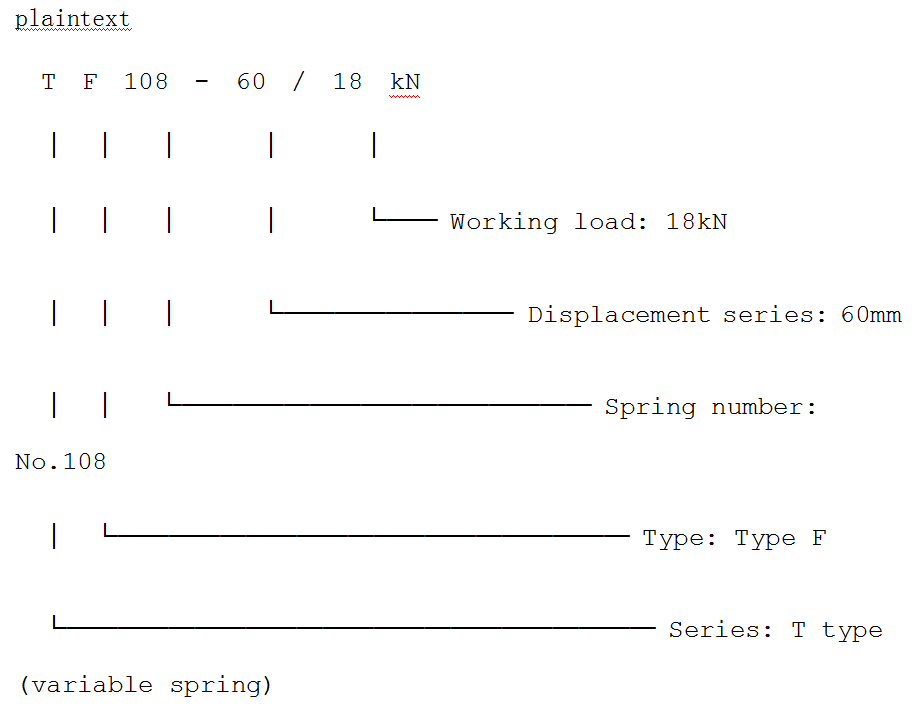

Λεπτομερής Επεξήγηση Κανόνων Κωδικοποίησης Μοντέλων

Παράδειγμα κωδικοποίησης τυπικού μοντέλου υποστήριξης μεταβλητού ελατηρίου τύπου F:

Απαιτούμενες παράμετροι για την επιλογή:

▶  Φορτίο λειτουργίας αγωγού (kN)

▶  Κατακόρυφη θερμική μετατόπιση αγωγού (mm)

▶  Κατεύθυνση μετατόπισης (προς τα πάνω / προς τα κάτω)

▶  Περιβαλλοντικός βαθμός διάβρωσης

Η επαγγελματική μας ομάδα μπορεί να παρέχει άμεσα ακριβή μοντέλα προϊόντων τύπου F με βάση τις παραμέτρους του αγωγού που παρέχετε.

Παράδειγμα επιλογής (Οδηγός βήμα προς βήμα)

Παραδείγματα συνθηκών εργασίας:

▶  Φορτίο λειτουργίας αγωγού: 15 kN

▶  Θερμική μετατόπιση αγωγού προς τα πάνω: 40 mm

Βήματα επιλογής:

1. Προσδιορίστε τη σειρά μετατόπισης: μετατόπιση 40 mm, επιλέξτε σειρά 60 mm (περιθώριο επιφύλαξης)

2. Υπολογίστε το φορτίο θερμής κατάστασης: μετατόπιση προς τα πάνω, απελευθερώσεις ελατηρίου, το φορτίο μειώνεται

3. Ελέγξτε τον πίνακα ακαμψίας ελατηρίου: επιλέξτε ελατήριο No.106, ακαμψία 0,25kN/mm

4. Υπολογίστε την αλλαγή φορτίου: 40mm × 0,25kN/mm = 10kN αλλαγή

5.Επαλήθευση του ρυθμού αλλαγής: 10kN / 15kN = 6,7% ≤ 25%, πληροί τις απαιτήσεις

Τελικό μοντέλο: TF106-60/15kN

Η επιλογή της υποστήριξης μεταβλητού ελατηρίου τύπου F φαίνεται περίπλοκη, αλλά στην πραγματικότητα ακολουθεί πρότυπα. Παρέχουμε δωρεάν υπηρεσία επιλογής: χρειάζεται μόνο να παρέχετε παραμέτρους αγωγού και θα παρέχουμε ακριβή μοντέλα.

Τυπικά σενάρια εφαρμογής τύπου F

Ποιοτικός έλεγχος και παράδοση

Ποιοτικός Έλεγχος Παραγωγής

Ειδική επιθεώρηση ελατηρίου: Δοκιμή φορτίου 100% για κάθε ελατήριο, καμπύλη ακαμψίας ρεκόρ

Ρύθμιση προ-συμπίεσης: συμπιέζεται με ακρίβεια στη θέση ψυχρής κατάστασης σύμφωνα με τις απαιτήσεις παραγγελίας, κλειδωμένη

Βαθμονόμηση ένδειξης μετατόπισης: Η θέση της πλάκας ένδειξης είναι ακριβής στα ±1mm

Αντιδιαβρωτική επεξεργασία: αμμοβολή βαθμού Sa2,5, πάχος επίστρωσης ≥80μm

Επιθεώρηση εμφάνισης: ολοκληρωμένη επιθεώρηση συγκολλήσεων, διαστάσεων και σημάνσεων

Πλεονεκτήματα παράδοσης

Διαθέσιμο απόθεμα: κοινά μοντέλα (TF030-TF120, 30/60/90 κυβισμός) σε απόθεμα

Γρήγορη παράδοση: παραγγελίες αποθεμάτων αποστέλλονται εντός 3 ημερών, προσαρμοσμένες παραγγελίες 7-10 ημέρες

Μαζική τιμή: κλιμακωτή τιμή για προμήθειες χύδην μηχανικής

Πλήρης τεκμηρίωση: κάθε παρτίδα προϊόντων συνοδεύεται από πιστοποιητικό πιστοποίησης, έκθεση δοκιμής ελατηρίου, οδηγίες εγκατάστασης

Εξυπηρέτηση και Υποστήριξη

Ελεύθερη επιλογή: Οι επαγγελματίες μηχανικοί παρέχουν υπολογισμό επιλογής για να εξασφαλίσουν ακριβές μοντέλο

Πρόβλεψη σχεδίου: Παρέχετε τυπικά σχέδια διαστάσεων εγκατάστασης για συνεργασία με το σχεδιασμό

Τεχνική υποστήριξη: Απαντήστε σε διάφορες ερωτήσεις σχετικά με την εγκατάσταση, τη θέση σε λειτουργία και τη χρήση

Εγγύηση ποιότητας: 2 χρόνια εγγύηση προϊόντος, δωρεάν αντικατάσταση για μη ανθρώπινη ζημιά

Απόκριση έκτακτης ανάγκης: Παρέχετε λύσεις για επιτόπου προβλήματα εντός 24 ωρών

Ανταλλακτικά: Αποθηκευμένα συγκροτήματα ελατηρίων, μπουλόνια και άλλα εξαρτήματα φθορά

Η υποστήριξη μεταβλητού ελατηρίου τύπου F είναι ένα τυπικό γενικό προϊόν στη χημική βιομηχανία και επίσης το πιο ευρέως χρησιμοποιούμενο μοντέλο μεταβλητού ελατηρίου στη μηχανική. Έχουμε επικεντρωθεί στην τυπική παραγωγή σειράς για 14 χρόνια, με σταθερή ποιότητα προϊόντων και έγκαιρη παράδοση, και έχουμε εξυπηρετήσει μηχανολογικά έργα σε περισσότερες από 40 χώρες σε όλο τον κόσμο. Επιλέξτε τυπικό Τύπο F, επιλέξτε αξιοπιστία και ευκολία.
