Τα συστήματα σωληνώσεων στην ενεργειακή βιομηχανία λειτουργούν υπό περίπλοκες συνθήκες εργασίας, που γενικά χαρακτηρίζονται από υψηλή θερμοκρασία και υψηλή πίεση, εύφλεκτα και εκρηκτικά μέσα και μεγάλες περιόδους συνεχούς λειτουργίας. Η αστοχία των στηρίξεων του αγωγού μπορεί να οδηγήσει σε ρήξη του αγωγού, διαρροή μέσων και ακόμη και μεγάλα ατυχήματα ασφάλειας.
Αυτό το σχήμα δείχνει την καμπύλη απόδοσης φορτίου-μετατόπισης ενός μεταβλητού στηρίγματος/ανάρτησης ελατηρίου, συμπεριλαμβανομένων των βασικών παραμέτρων του φορτίου και της μετατόπισης για την επαλήθευση της φέρουσας ακρίβειας και της λειτουργικής αξιοπιστίας του προϊόντος.
Κάθε μονάδα υπόκειται σε βαθμονόμηση φορτίου και δοκιμή απόδοσης πριν από την αποστολή. Η απόκλιση ρύθμισης-φορτίου ελέγχεται εντός ±5%, σύμφωνα με το διεθνές πρότυπο ANSI/MSS‑SP‑58‑2018 καθώς και με το NB/T47039‑2013.
Τα προϊόντα πληρούν τις τεχνικές απαιτήσεις για συστήματα ηλεκτρικής ενέργειας, πετροχημικών και άλλων βιομηχανικών σωληνώσεων. Σύμφωνα με το MSS‑SP‑58‑2018, η μέγιστη επιτρεπόμενη μεταβλητότητα φορτίου για μονάδες μεταβλητού ελατηρίου δεν πρέπει να υπερβαίνει το 25% του λειτουργικού θερμού φορτίου σε πλήρη διαδρομή εργασίας.

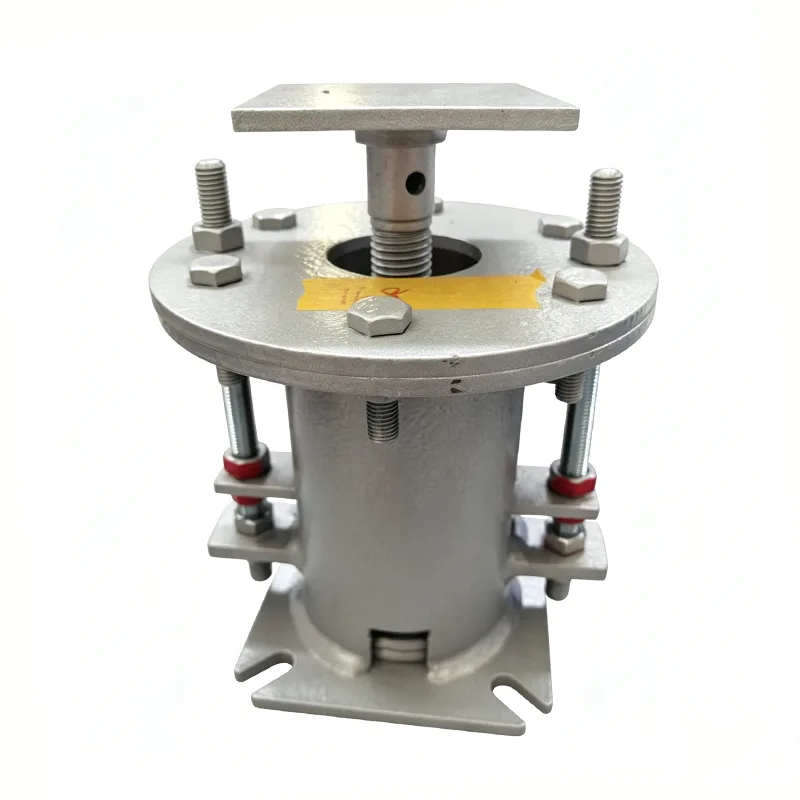

Το Energy Industry Variable Spring Support είναι μια ειδική ελαστική συσκευή στήριξης αγωγών που έχει σχεδιαστεί ειδικά για την ενεργειακή βιομηχανία. Διατηρεί σταθερή απόδοση κάτω από ακραίες συνθήκες εργασίας και διασφαλίζει την ασφαλή και αξιόπιστη λειτουργία των ενεργειακών εγκαταστάσεων.
Το Energy Industry Variable Spring Support απορροφά τη θερμική μετατόπιση των αγωγών που προκαλούνται από αλλαγές θερμοκρασίας μέσω της ελαστικής παραμόρφωσης των ελατηρίων, ενώ φέρει νεκρό βάρος αγωγού και πρόσθετα φορτία.
Με 14 χρόνια εμπειρίας στην εξυπηρέτηση συστημάτων υποστήριξης αγωγών στον ενεργειακό κλάδο, η Yangzhou Tianshun Pipeline έχει εφαρμόσει με επιτυχία τα προϊόντα της σε περισσότερα από 300 ενεργειακά έργα παγκοσμίως, συμπεριλαμβανομένων κρίσιμων υποδομών όπως θερμοηλεκτρικούς σταθμούς, πυρηνικούς σταθμούς, τερματικούς σταθμούς LNG και αγωγούς φυσικού αερίου μεγάλων αποστάσεων.
| Πίνακας προδιαγραφών μεταβλητής κρεμάστρας ελατηρίου | Παράδειγμα |

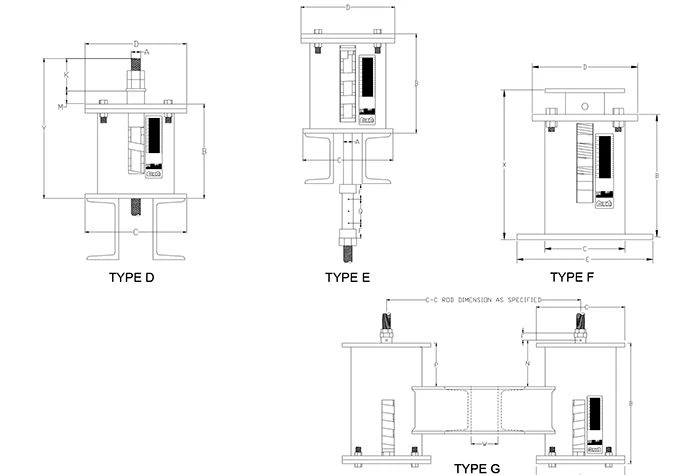

| Τύπος κρεμάστρας / Διαμόρφωση | Τύπος A, B, C, D, E, F, G |
| Μέγεθος ελατηρίου / Αρ. | Νο. 0 - Νο. 22 |
| Εύρος Ταξιδίου | 30mm, 60mm, 90mm, 120mm 180mm |
| Λειτουργικό Φορτίο | 0,2 kN - 400 kN |
| Εγκατεστημένο φορτίο (κρύο φορτίο) | kN / kgf |
| Λειτουργικό Φορτίο (Θερμό Φορτίο) | kN / kgf |
| Κατεύθυνση Κίνησης | Ανοδικά / Κάτω |
| Μεταβλητότητα (%) | ≤ 25% (Τυπικό) |
| Επεξεργασία Επιφανειών | Hot Dip Galv/ Βαμμένο |
| Υλικό Στέγασης | Ανθρακούχο χάλυβα (Q235/Q355) |
▶ Σχεδίαση υψηλής αξιοπιστίας: Όλα τα κρίσιμα εξαρτήματα υιοθετούν πλεονάζον σχεδιασμό με συντελεστή ασφαλείας τουλάχιστον 1,6 φορές.
▶ Ευρεία προσαρμοστικότητα θερμοκρασίας: Λειτουργεί κανονικά σε περιβάλλοντα ακραίων θερμοκρασιών που κυμαίνονται από -196℃ έως +600℃.
▶ Εξαιρετική αντοχή στην κόπωση: Τα ελατήρια έχουν περάσει 150.000 κύκλους κόπωσης για να ανταποκριθούν στις απαιτήσεις μακροπρόθεσμης συνεχούς λειτουργίας των ενεργειακών εγκαταστάσεων.
▶ Υψηλή Ακρίβεια Φορτίου: Υποβάλλεται σε τρεις βαθμονομήσεις φόρτωσης πριν από την αποστολή, με έλεγχο σφάλματος εντός ±5%.
▶ Αντι-χαλάρωση και αντισεισμική δομή: Διαθέτει διπλό σχεδιασμό κατά της χαλάρωσης, ικανό να αντέχει σεισμούς μεγέθους 8 Ρίχτερ και κραδασμούς εξοπλισμού.
▶ Δυνατότητα προσαρμογής on-line: Εξοπλισμένο με ειδικό μηχανισμό ρύθμισης για λεπτή ρύθμιση φορτίου χωρίς διακοπή λειτουργίας.
|
Στοιχείο σύγκρισης |
Υποστήριξη μεταβλητής ελατηρίου γενικής χρήσης |
Υποστήριξη Μεταβλητού Ελατηρίου Ενεργειακής Βιομηχανίας |
|
Συντελεστής Ασφάλειας Σχεδιασμού |
1,2-1,4 φορές |
≥1,6 φορές |
|
Εύρος θερμοκρασίας λειτουργίας |
-40℃ ~ +450℃ |
-196℃ ~ +600℃ |
|
Κόπωση Ζωή |
50.000-100.000 κύκλοι |
≥150.000 κύκλοι |
|
Σχέδιο κατά της χαλάρωσης |
Μονό παξιμάδι αντιχαλαρωτική |
Διπλές ροδέλες αντιχαλαρώματος + κλειδώματος |
|
Πρότυπο επιθεώρησης |
Δειγματοληπτική επιθεώρηση |
100% πλήρης επιθεώρηση + προαιρετική επιθεώρηση από τρίτους |
|
Ισχύουσες Συνθήκες Εργασίας |
Γενικά βιομηχανικά περιβάλλοντα |
Ακραίες συνθήκες στην ενεργειακή βιομηχανία |
Το Energy Industry Variable Spring Support χρησιμοποιείται ευρέως σε συστήματα αγωγών διαφόρων ενεργειακών εγκαταστάσεων:
▶ Κύριοι αγωγοί ατμού, αγωγοί τροφοδοσίας νερού και αγωγοί καυσαερίων/αέρα σε θερμοηλεκτρικούς σταθμούς
▶ Συμβατικά βοηθητικά συστήματα αγωγών σε νησίδες και πυρηνικά νησιά σε πυρηνικούς σταθμούς
▶ Κρυογονικοί αγωγοί σε τερματικούς σταθμούς LNG και σταθμούς αεριοποίησης
▶ Σταθμοί και θάλαμοι βαλβίδων αγωγών φυσικού αερίου μεγάλων αποστάσεων
▶ Αγωγοί υδραυλικού και λιπαντικού πετρελαίου σε αιολικά πάρκα
▶ Αγωγοί πετρελαίου μεταφοράς θερμότητας σε σταθμούς ηλιακής θερμικής ενέργειας
Έχουμε καθιερώσει μια αυστηρή ειδική διαδικασία ποιοτικού ελέγχου για τα ενεργειακά προϊόντα για να διασφαλίσουμε ότι κάθε Υποστήριξη Μεταβλητών Ελατηρίων Ενεργειακής Βιομηχανίας πληροί τα υψηλότερα βιομηχανικά πρότυπα:
▶ Επιθεώρηση εισερχόμενης πρώτης ύλης: Κάθε παρτίδα χάλυβα συνοδεύεται από το πρωτότυπο πιστοποιητικό υλικού και υποβάλλεται σε φασματική ανάλυση και δοκιμή μηχανικών ιδιοτήτων.
▶ Έλεγχος Κατασκευής Ελατηρίου: Κατασκευασμένο με μηχανές περιέλιξης ελατηρίου CNC, κάθε ελατήριο υποβάλλεται σε τρεις πλήρεις δοκιμές συμπίεσης.
▶ Έλεγχος ποιότητας συγκόλλησης: Όλες οι διαδικασίες συγκόλλησης εκτελούνται από πιστοποιημένους συγκολλητές και υπόκεινται σε 100% μη καταστρεπτικές δοκιμές (NDT).
▶ Δοκιμή απόδοσης τελικού προϊόντος: Κάθε μονάδα υποβάλλεται σε δοκιμή φορτίου πλήρους διαδρομής και βαθμονόμηση μετατόπισης.
▶ Τελική επιθεώρηση πριν από την αποστολή: Εκδίδονται πλήρη έγγραφα πιστοποίησης ποιότητας, συμπεριλαμβανομένων αναφορών υλικού, εκθέσεων δοκιμών και πιστοποιητικών συμμόρφωσης.
Το σύστημα διαχείρισης ποιότητας μας είναι πιστοποιημένο κατά ISO 9001:2015 και όλα τα προϊόντα συμμορφώνονται με τα διεθνή πρότυπα, συμπεριλαμβανομένων των CE, API και ASME.
▶ Δωρεάν ανάλυση τάσης αγωγού και υπολογισμός επιλογής υποστήριξης/ανάρτησης
▶ Προσαρμοσμένες υπηρεσίες σχεδιασμού για συγκεκριμένα ενεργειακά έργα
▶ Υπηρεσίες καθοδήγησης εγκατάστασης και θέσης σε λειτουργία επιτόπου
▶ Τακτικές υπηρεσίες επιθεώρησης και συντήρησης
▶ Προμήθεια ανταλλακτικών έκτακτης ανάγκης με 24ωρη ανταπόκριση πελατών
Για πιο λεπτομερείς πληροφορίες σχετικά με την υποστήριξη μεταβλητών ελατηρίων Energy Industry ή την τεχνική επιλογή για το έργο σας, επικοινωνήστε με την επαγγελματική ομάδα πωλήσεών μας.
