Οι αγωγοί ατμού παρουσιάζουν δραστικές διαφορές θερμοκρασίας κατά τις φάσεις εκκίνησης και τερματισμού λειτουργίας και τα μέσα υψηλής θερμοκρασίας δημιουργούν σημαντική μετατόπιση θερμικής επιμήκυνσης. Το νεκρό βάρος του αγωγού, το βάρος των μέσων και τα κυμαινόμενα φορτία δρουν ταυτόχρονα. Τα συνηθισμένα μεταβλητά στηρίγματα ελατηρίων δεν διαθέτουν επαρκή ικανότητα αντοχής στην πίεση και αντοχή στη θερμότητα. η παρατεταμένη λειτουργία οδηγεί εύκολα σε χαλάρωση ελατηρίου, απόκλιση φορτίου και παραμόρφωση του περιβλήματος, που μπορεί να οδηγήσει σε σχίσιμο του συνδέσμου αγωγού και μείωση ή διακοπή του φορτίου μονάδας.

Αυτό το σχήμα δείχνει την καμπύλη απόδοσης φορτίου-μετατόπισης ενός μεταβλητού στηρίγματος/ανάρτησης ελατηρίου, συμπεριλαμβανομένων των βασικών παραμέτρων του φορτίου και της μετατόπισης για την επαλήθευση της φέρουσας ακρίβειας και της λειτουργικής αξιοπιστίας του προϊόντος.

Κάθε μονάδα υπόκειται σε βαθμονόμηση φορτίου και δοκιμή απόδοσης πριν από την αποστολή. Η απόκλιση ρύθμισης-φορτίου ελέγχεται εντός ±5%, σύμφωνα με το διεθνές πρότυπο ANSI/MSS‑SP‑58‑2018 καθώς και με το NB/T47039‑2013.

Τα προϊόντα πληρούν τις τεχνικές απαιτήσεις για συστήματα ηλεκτρικής ενέργειας, πετροχημικών και άλλων βιομηχανικών σωληνώσεων. Σύμφωνα με το MSS‑SP‑58‑2018, η μέγιστη επιτρεπόμενη μεταβλητότητα φορτίου για μονάδες μεταβλητού ελατηρίου δεν πρέπει να υπερβαίνει το 25% του λειτουργικού θερμού φορτίου σε πλήρη διαδρομή εργασίας.

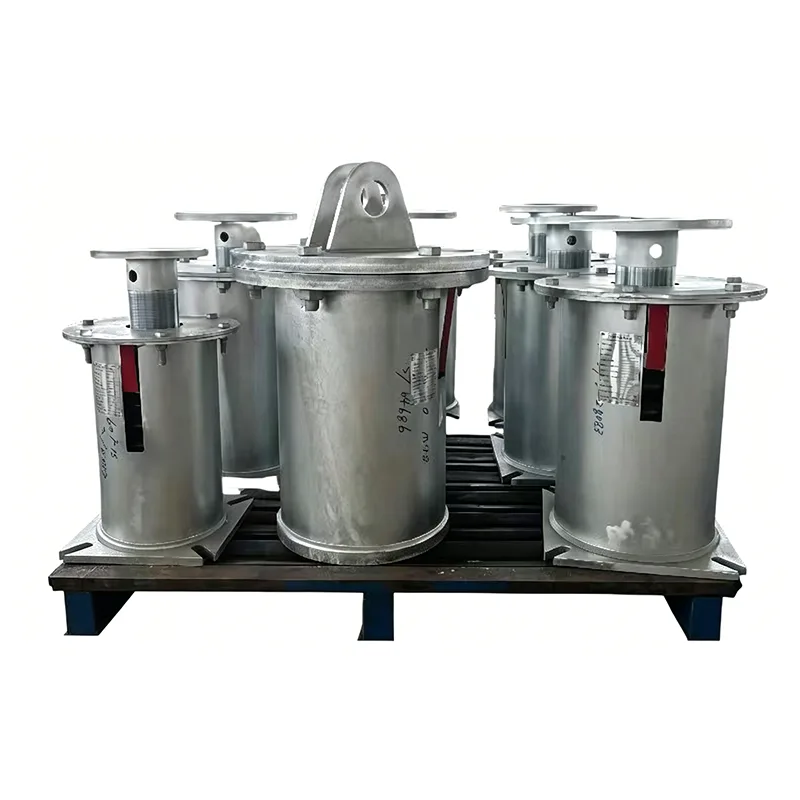

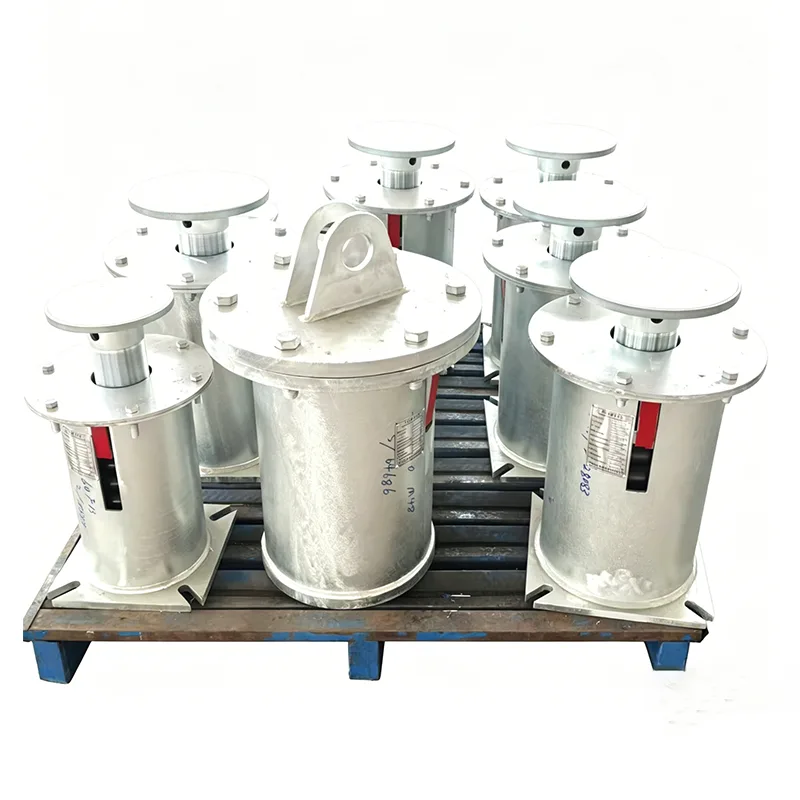

Το Steam Pipe Variable Spring Support είναι ειδικά σχεδιασμένο για σέρβις ατμού, ικανοποιώντας τις απαιτήσεις για μακροχρόνια συνεχή λειτουργία αγωγών ατμού σε μονάδες θερμικής ενέργειας, τηλεθέρμανσης και πετροχημικών. Από το λανσάρισμα της παραγωγής μας το 2012, έχουμε παράσχει πάνω από 400 σετ υποστήριξης για έργα ατμού μεγάλης κλίμακας, με τη μεγαλύτερη διάρκεια ζωής επί τόπου να φτάνει τα 13 χρόνια.

Τεχνικές προδιαγραφές προϊόντος

Πίνακας προδιαγραφών μεταβλητής κρεμάστρας ελατηρίου	Παράδειγμα
Τύπος κρεμάστρας / Διαμόρφωση	Τύπος A, B, C, D, E, F, G
Μέγεθος ελατηρίου / Αρ.	Νο. 0 - Νο. 22
Εύρος Ταξιδίου	30mm, 60mm, 90mm, 120mm 180mm
Λειτουργικό Φορτίο	0,2 kN - 400 kN
Εγκατεστημένο φορτίο (κρύο φορτίο)	kN / kgf
Λειτουργικό Φορτίο (Θερμό Φορτίο)	kN / kgf
Κατεύθυνση Κίνησης	Ανοδικά / Κάτω
Μεταβλητότητα (%)	≤ 25% (Τυπικό)
Επεξεργασία Επιφανειών	Hot Dip Galv/ Βαμμένο
Υλικό στέγασης	Ανθρακούχο χάλυβα (Q235/Q355)

Δομική Σύνθεση & Αρχή Λειτουργίας

Τα στηρίγματα μεταβλητών ελατηρίων σωλήνων ατμού διατίθενται σε δύο δομικούς τύπους: αναρτημένα στο επάνω μέρος και με βάση κάτω. Αντισταθμίζουν τη θερμική μετατόπιση κάθετου αγωγού μέσω ελαστικής παραμόρφωσης ελατηρίου, παρέχοντας σταθερά ελεγχόμενη διακύμανση φορτίου εντός του εύρους εκτροπής.

Όλα τα εξαρτήματα κατασκευάζονται από υλικά κατάλληλα για συνθήκες υψηλής θερμοκρασίας:

1.Ελατήρια συμπίεσης από κράμα υψηλής θερμοκρασίας

2. Πυκνωμένα περιβλήματα που φέρουν πίεση

3. Ανθεκτικές στη θερμότητα βιδωτές ράβδοι ρύθμισης

4.Μεταλλικές πλάκες ζυγαριάς μετατόπισης

5.Σφυρήλατα ανυψωτικά ωτία και βάσεις υψηλής αντοχής

6.Διπλές διατάξεις ασφάλισης κατά της χαλάρωσης

Το φορτίο εγκατάστασης είναι προ-βαθμονομημένο στο εργοστάσιο. Καθώς οι αγωγοί διαστέλλονται με την αύξηση της θερμοκρασίας, τα ελατήρια διαστέλλονται και συστέλλονται συγχρόνως, διατηρώντας ομοιόμορφα τα φορτία των αγωγών και μειώνοντας την πίεση στις ραφές συγκόλλησης και στα ακροφύσια του εξοπλισμού.

Πίνακας αντιστοίχισης διαβαθμισμένου υλικού

Τρεις διαμορφώσεις υλικού ταξινομούνται με βάση τη θερμοκρασία ατμού για να ταιριάζουν με τις πραγματικές συνθήκες λειτουργίας των στηριγμάτων μεταβλητών ελατηρίων σωλήνων ατμού:

Βαθμός Λειτουργίας	Θερμοκρασία μέσων	Ανοιξιάτικο Υλικό	Υλικό στέγασης	Διαδικασία Προστασίας Επιφανειών
Ατμός χαμηλής θερμοκρασίας	≤300℃	60Si2MnA	Q345B	Ανθεκτικό σε υψηλές θερμοκρασίες εποξειδικό αστάρι + τελική επίστρωση
Ατμός μεσαίας θερμοκρασίας	300℃~450℃	50 CrVA	16MnR	Αμμοβολή και παχύρρευστη ανθεκτική σε υψηλή θερμοκρασία επίστρωση
Υπερθερμασμένος ατμός υψηλής θερμοκρασίας	450℃~550℃	Κράμα Cr-V υψηλής θερμοκρασίας	Πλάκα με επένδυση από ανοξείδωτο ατσάλι 304	Ενσωματωμένη παθητικοποίηση & ψεκασμός υψηλής θερμοκρασίας

Όλες οι πρώτες ύλες συνοδεύονται από αυθεντικά πιστοποιητικά MTC από εξειδικευμένα χαλυβουργεία. Κάθε παρτίδα χάλυβα υποβάλλεται σε τρεις επανεπιθεωρήσεις: φασματοσκοπία, δοκιμή εφελκυσμού και δοκιμή πρόσκρουσης. Η πλήρης ιχνηλασιμότητα τεκμηρίωσης διατηρείται για να ικανοποιούνται οι απαιτήσεις ελέγχου της ΕΕΑΤ.



Πίνακας προδιαγραφών πλήρους σειράς

Κωδικός μοντέλου	Ονομαστικό φορτίο (kN)	Τυπική θερμική παραμόρφωση (mm)	Ταίριασμα ονομαστικής διαμέτρου σωλήνα ατμού	Ισχύοντα Πρότυπα
SPVS-50	0,3~25	50, 80	DN25~DN150	GB/T 17116, HG 20644
SPVS-120	25~120	120, 150	DN200~DN400	Κωδικός θερμικής ισχύος ASME B31.1
SPVS-200	120~350	150, 200	Κύριοι σωλήνες ατμού DN450~DN800 μεγάλης οπής	Πρότυπο υποστήριξης σταθμού ηλεκτροπαραγωγής DL/T

Τυπικά σενάρια εφαρμογής

Τα στηρίγματα μεταβλητών ελατηρίων Steam Pipe αναπτύσσονται κυρίως στις κύριες γραμμές ατμού:

▶  Κύριοι αγωγοί ατμού, αναθέρμανσης ατμού και τροφοδοσίας νερού σε θερμοηλεκτρικούς σταθμούς με καύση άνθρακα και αερίου

▶  Γραμμές μεταφοράς ατμού υψηλής θερμοκρασίας για φούρνους και μονάδες πυρόλυσης σε διυλιστήρια

▶  Κύρια δίκτυα ατμού υψηλής θερμοκρασίας για μεγάλη αστική τηλεθέρμανση

▶  Αγωγοί παραγωγής ατμού σε σταθμούς ηλεκτροπαραγωγής βιομάζας και απόβλητα σε ενέργεια

▶  Σταθμοί ανταλλαγής θερμότητας και κεφαλές διανομής ατμού σε χημικά πάρκα

Υπάρχουν αρχεία μαζικής προμήθειας για εγχώρια και διεθνή έργα αναφοράς. Μπορούμε να παρέχουμε προηγούμενες συμβάσεις έργων, φωτογραφίες ολοκλήρωσης επιτόπου και έγγραφα αποδοχής ιδιοκτήτη για να ενισχύσουμε την έγκυρη επαλήθευση της EEAT.

Τυποποιημένη ροή εργασιών παραγωγής & ποιοτικού ελέγχου

Κάθε προϊόν υποβάλλεται σε ολοκληρωμένη εσωτερική δοκιμή πριν από την αποστολή

Εσωτερικά καλύμματα δοκιμών

Επιθεώρηση διαστάσεων και οπτική, PMI (Positive Material Identification), δοκιμή σκληρότητας, μη καταστροφική δοκιμή MT/PT (όπου ισχύει), δοκιμή φορτίου ελατηρίου με καμπύλες φορτίου-μετατόπισης και μέτρηση πάχους επίστρωσης. Παρέχονται εκθέσεις εργοστασιακών δοκιμών (FTR) και αναφορές δοκιμών υλικού (MTR).

Σημείωση: Οι εσωτερικές δοκιμές δεν είναι δοκιμές τρίτων διαπιστευμένων από την ILAC

Οι δοκιμές από τρίτους ή οι εργαστηριακές δοκιμές είναι διαθέσιμες ως προαιρετική, ξεχωριστή υπηρεσία.

Προαιρετικές υπηρεσίες επιθεώρησης από τρίτους (αναφέρονται χωριστά)

1. Δοκιμή υλικού

Ανάλυση χημικής σύνθεσης, δοκιμή εφελκυσμού, δοκιμή πρόσκρουσης χαμηλής θερμοκρασίας Charpy και δοκιμή σκληρότητας.

2. Συγκόλληση NDT

Δοκιμή μαγνητικών σωματιδίων (MT), δοκιμή υγρών διεισδυτών (PT), δοκιμή υπερήχων (UT) και ακτινογραφική δοκιμή (RT).

3. Δοκιμή απόδοσης φορτίου ελατηρίου

Συμπεριλαμβανομένων των καμπυλών φορτίου-μετατόπισης.

4. Επιθεώρηση αντιδιαβρωτικής προστασίας γαλβανισμού εν θερμώ / εποξειδικής επίστρωσης

5. Δοκιμές με μάρτυρες, εποπτεία εργοστασίου και επιθεώρηση πριν από την αποστολή (PSI)

Τα Πλεονεκτήματά μας

Συγκριτική αξιολόγηση έναντι του διεθνούς συστήματος υποστήριξης σωλήνων LISEGA

Η ακρίβεια φόρτωσης των προϊόντων μας, τα πρότυπα δοκιμών και τα συστήματα τεκμηρίωσης συγκρίνονται με το διεθνές σύστημα υποστήριξης σωλήνων LISEGA.

Τι Μας Ξεχωρίζει

Σε αντίθεση με τους τυπικούς εγχώριους κατασκευαστές που προμηθεύουν μόνο το ίδιο το προϊόν, παρέχουμε μια καμπύλη φορτίου-μετατόπισης με κάθε μονάδα ελατηρίου. Διευκολύνουμε επίσης δοκιμές SGS τρίτων και επιθεωρήσεις από μάρτυρες, καθώς και ελέγχους εγγράφων υποστήριξης από μηχανικούς PE/CPE για έργα στο εξωτερικό.

Υπηρεσίες μετά την πώληση με πλήρη υποστήριξη

▶  Δωρεάν υπολογισμός τάσης αγωγού για ακριβή αντιστοίχιση με το κατάλληλο μοντέλο υποστήριξης μεταβλητού ελατηρίου σωλήνα ατμού

▶  Προσαρμοσμένη κατασκευή για μη τυποποιημένες διαστάσεις και ειδικές συνθήκες υψηλής θερμοκρασίας

▶  Επιτόπια παρακολούθηση μηχανικού για καθοδήγηση στην ανύψωση, τη θέση σε λειτουργία φορτίου και την αφαίρεση της γλωττίδας κλειδαριάς

▶  12 μήνες πλήρης εγγύηση μονάδας. δωρεάν αντικατάσταση για ανωμαλίες φορτίου ή ελαττώματα εξαρτημάτων εντός της εγγύησης

▶  Μακροπρόθεσμο απόθεμα ανταλλακτικών και 24ωρη ηλεκτρονική τεχνική υποστήριξη

Συμπληρωματικές Συχνές Ερωτήσεις

Ε: Μπορεί αυτή η υποστήριξη να χρησιμοποιηθεί μακροπρόθεσμα για αγωγούς υπέρθερμου ατμού;

A: Επιλέξτε την έκδοση Steam Pipe Variable Spring Support με ελατήρια από κράμα Cr-V και περιβλήματα πλάκας με επένδυση από ανοξείδωτο χάλυβα. Οι δοκιμές επιβεβαιώνουν μηδενική υποβάθμιση της απόδοσης υπό συνεχή λειτουργία 550℃ και το προϊόν έχει δει μακροχρόνια υπηρεσία σε πολλαπλές μονάδες παραγωγής ενέργειας 1.000 MW.

Ε: Ποια έγγραφα αποδοχής παραδίδονται με κάθε σετ;

Α: Κάθε σετ μονάδας περιλαμβάνει πιστοποιητικά δοκιμής μύλου πρώτης ύλης, φύλλα δοκιμής φορτίου ελατηρίου, αναφορές επιθεώρησης συγκόλλησης και πιστοποιητικά συμμόρφωσης προϊόντος. Υποστηρίζεται η επανεπιθεώρηση από τρίτους οργανισμούς.

Ε: Μπορεί αυτό το προϊόν να αντικαταστήσει απευθείας τα παλαιού τύπου στηρίγματα ελατηρίων κατά τις υπάρχουσες μετασκευές αγωγών;

Α: Οι διαστάσεις ακολουθούν τις ενοποιημένες εθνικές προδιαγραφές προτύπων. Τα μεγέθη των ανυψωτικών σημείων ανύψωσης και των βιδωτών ράβδων είναι εναλλάξιμα. Η άμεση αντικατάσταση είναι εφικτή μετά από επαλήθευση των παραμέτρων φορτίου και παραμόρφωσης, χωρίς εκτεταμένες τροποποιήσεις πολιτικού θεμελίου.
