Κρεμάστρα με σταθερό ελατήριο ακριβείας για αγωγό μεγάλης μετατόπισης με ομοιόμορφη απόδοση φορτίου

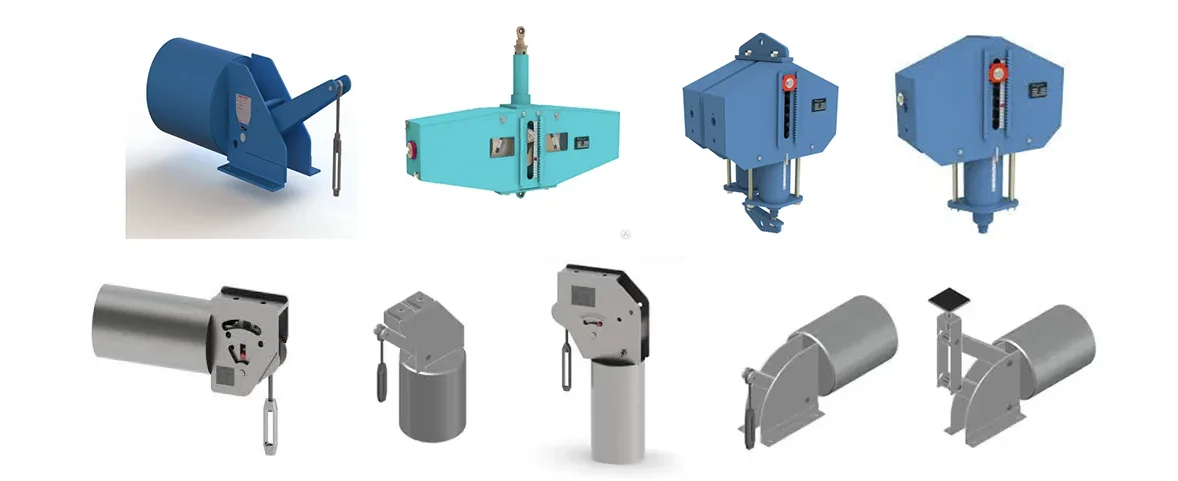

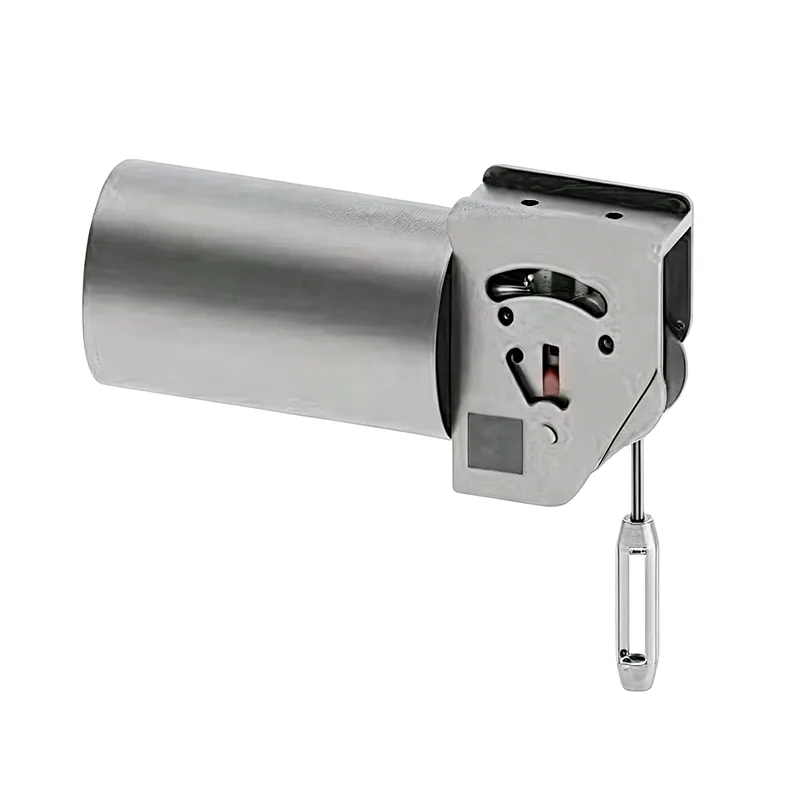

Οι κρεμάστρες σταθερού ελατηρίου, που αναφέρονται επίσης ως στηρίγματα ελατηρίου σταθερού φορτίου ή στηρίγματα σταθερής δύναμης, παρέχουν σχεδόν ομοιόμορφη δύναμη στήριξης σε όλο το εύρος διαδρομής του σωλήνα. Αυτές οι μονάδες έχουν σχεδιαστεί ειδικά για συστήματα σωληνώσεων που παρουσιάζουν σημαντική κατακόρυφη θερμική μετατόπιση, όπου τα μεταβλητά στηρίγματα ελατηρίων θα προκαλούσαν υπερβολική διακύμανση του φορτίου και θα μεταφέρουν ανεπιθύμητη καταπόνηση στον συνδεδεμένο εξοπλισμό και τις σωληνώσεις.

Καμπύλη φορτίου-μετατόπισης που λαμβάνεται από τη δοκιμή τύπου ενός σταθερού ελατηρίου στήριξης/ανάρτησης. Ο οριζόντιος άξονας αντιπροσωπεύει μετατόπιση ενώ ο κατακόρυφος άξονας αντιπροσωπεύει φορτίο. Η καμπύλη παραμένει περίπου οριζόντια σε όλη τη διαδρομή εργασίας, αποδεικνύοντας ότι η δύναμη στήριξης παραμένει ουσιαστικά σταθερή όταν οι σωληνώσεις εκτρέπονται λόγω θερμικής διαστολής και συστολής.

Αυτή η δοκιμή τύπου επαληθεύει τη σταθερότητα του φορτίου, τη σταθερότητα πλήρους διαδρομής και τη λειτουργική αξιοπιστία μονάδων σταθερού ελατηρίου. Όλες οι μονάδες παραγωγής υπόκεινται σε βαθμονόμηση φορτίου πριν από την αποστολή, με ελεγχόμενη απόκλιση φορτίου εντός ±6% σύμφωνα με τα ANSI/MSS-SP-58-2018 και NB/T47038-2013.

Αυτά τα προϊόντα ισχύουν για βιομηχανικά συστήματα σωληνώσεων με μεγάλη θερμική μετατόπιση, συμπεριλαμβανομένων των αγωγών κεντρικού ατμού και άλλων σωληνώσεων υψηλής θερμοκρασίας και υψηλής πίεσης.

ΣτοΤεχνολογία αγωγών Yangzhou Tianshun, κατασκευάζουμε κρεμάστρες σταθερού ελατηρίου χρησιμοποιώντας έναν αποδεδειγμένο μηχανισμό μπιέλας στροφάλου σε συνδυασμό με ελατήρια συμπίεσης υψηλής ποιότητας. Αυτός ο σχεδιασμός εξισορροπεί τη ροπή του ελατηρίου έναντι της ροπής φορτίου γύρω από τον κύριο άξονα σε όλη τη διαδρομή, διατηρώντας την απόκλιση φορτίου εντός ±5% ως στάνταρ — και ±3% για διαμορφώσεις υψηλής ακρίβειας. Κάθε συγκρότημα στεγάζεται σε ένα προστατευτικό περίβλημα που προστατεύει τα εσωτερικά εξαρτήματα από δομικά υπολείμματα και περιβαλλοντικούς ρύπους, μειώνοντας τον κίνδυνο συντήρησης κατά τη διάρκεια ζωής του στηρίγματος.

Τεχνικές Προδιαγραφές & Σειρά

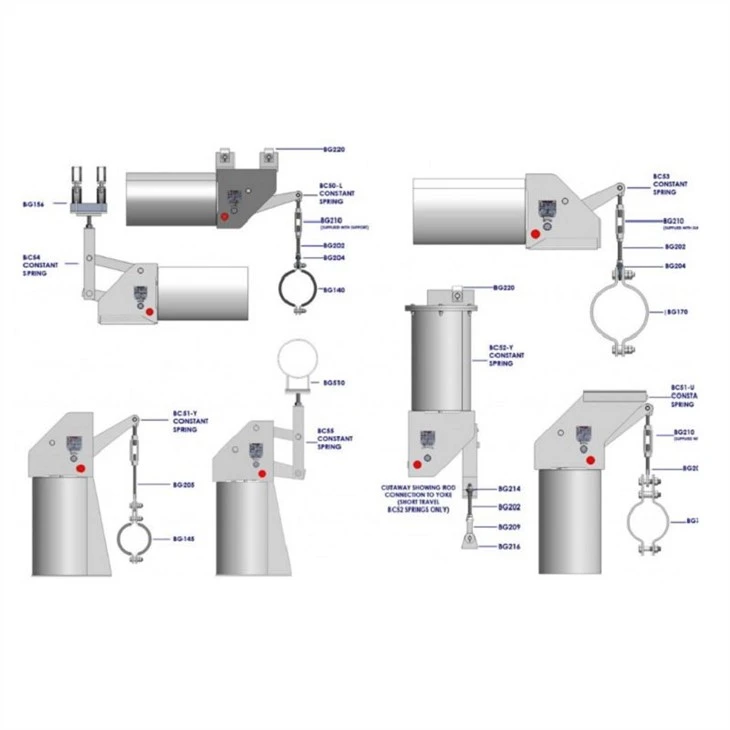

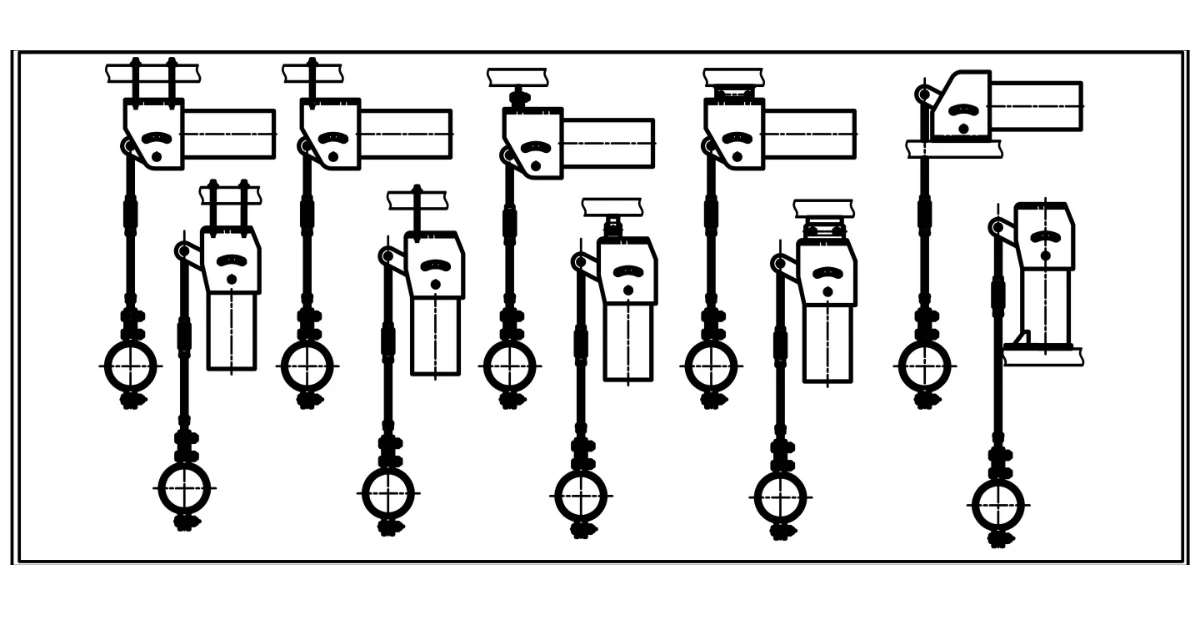

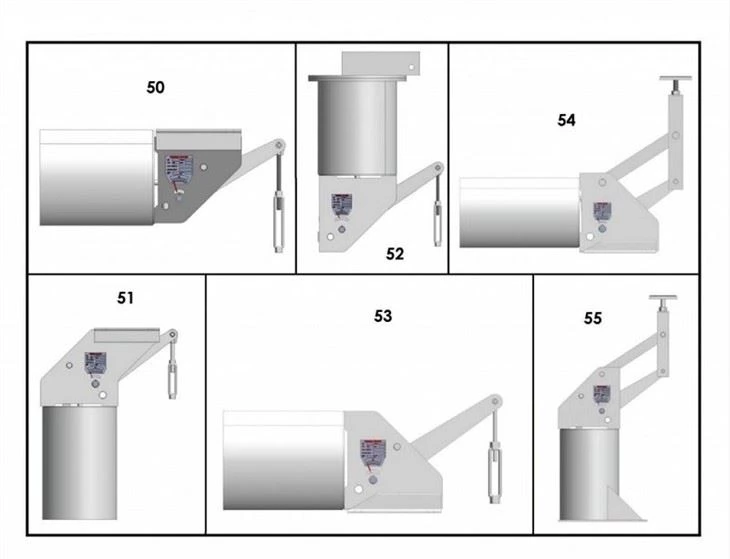

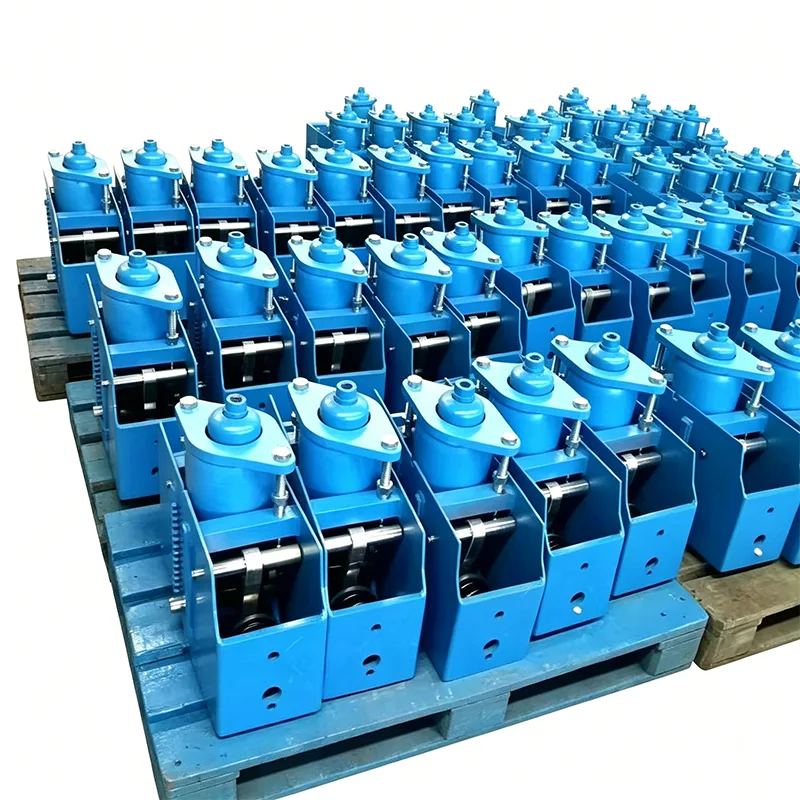

Μαςσταθερή υποστήριξη ελατηρίουΤο χαρτοφυλάκιο καλύπτει ένα εύρος φορτίου εργασίας από 0,1 kN έως 500 kN, με τυπικές επιλογές διαδρομής 50 mm, 100 mm, 200 mm και 400 mm και προσαρμοσμένες διαδρομές έως 600 mm. Οι τυπικές σειρές περιλαμβάνουν μοντέλα PH, LH, CA, CS και TH, κατάλληλα για οριζόντια και κάθετη εγκατάσταση. Τα πηνία ελατηρίων κατασκευάζονται από κράμα χάλυβα 60Si2Mn ή 50CrVA και τα περιβλήματα είναι φινιρισμένα με γαλβανισμένη εν θερμώ ή εποξειδική επίστρωση για να ταιριάζουν σε θερμοκρασίες λειτουργίας περιβάλλοντος από -20°C έως +80°C.

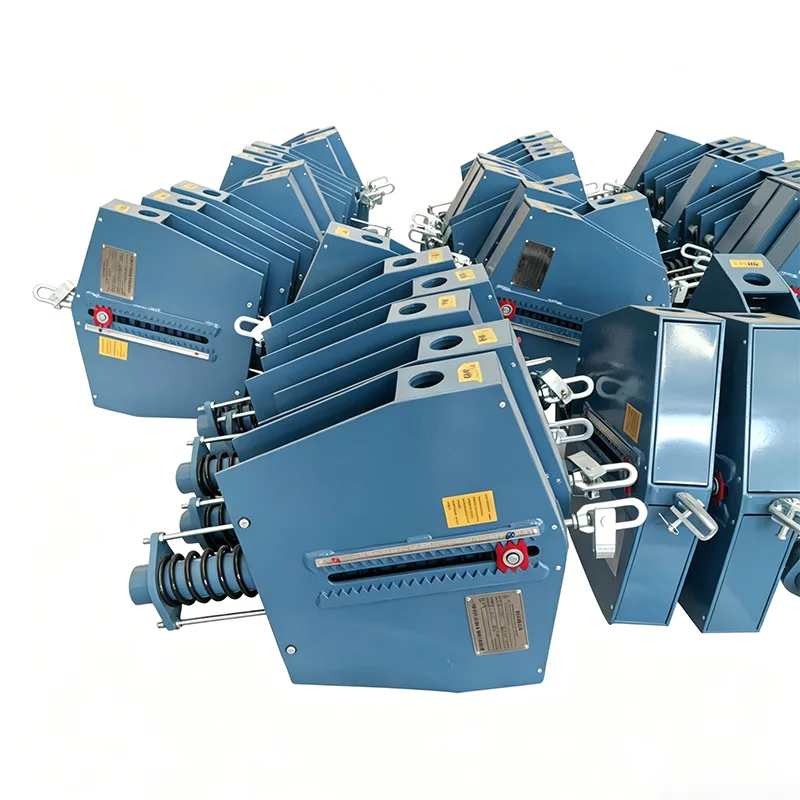

Κάθε σταθερή ελατηριωτή κρεμάστρα είναι εργοστασιακά προρυθμισμένη στις καθορισμένες θέσεις φορτίου και κρύου/ζεστός από τον πελάτη, και διαθέτει στάσεις άνω και κάτω ορίου διαδρομής για την αποφυγή υπερβολικών ταξιδιών. Μια καθαρά ορατή ζυγαριά διαδρομής και ο επιλογέας ρύθμισης φορτίου επιτρέπουν τη λεπτομέρεια επιτόπου εντός ±10% του ονομαστικού φορτίου, με ορισμένες διαμορφώσεις ρυθμιζόμενες έως και ±20% σε προσαυξήσεις 2%. Οι κόκκινες προκαθορισμένες ακίδες εγκαθίστανται στο εργοστάσιο για να κλειδώνουν το στήριγμα κατά τη διάρκεια της υδροστατικής δοκιμής και της πλύσης με οξύ, αντέχουν έως και το διπλάσιο του ονομαστικού φορτίου πριν την αφαίρεση κατά την έναρξη λειτουργίας του συστήματος.

Standards & Custom Engineering

Όλα τα στηρίγματα ελατηρίων σταθερού φορτίου έχουν σχεδιαστεί και κατασκευαστεί σύμφωνα με τα GB/T 17116.1/.2/.3 και NB/T 47039 και είναι πλήρως μετατρέψιμα σε διεθνή πρότυπα, συμπεριλαμβανομένων των MSS SP-58, ASME B31.1 / B31.3, EN 13480-3, EN 13480-3, J. έμπειρος κατασκευαστής υποστηρίξεων σωλήνων, παράγουμε επίσης πλήρως προσαρμοσμένα στηρίγματα σταθερής δύναμης με βάση τα σχέδια των πελατών και τις συγκεκριμένες παραμέτρους του έργου.

Εφαρμογή σε κρίσιμες βιομηχανίες

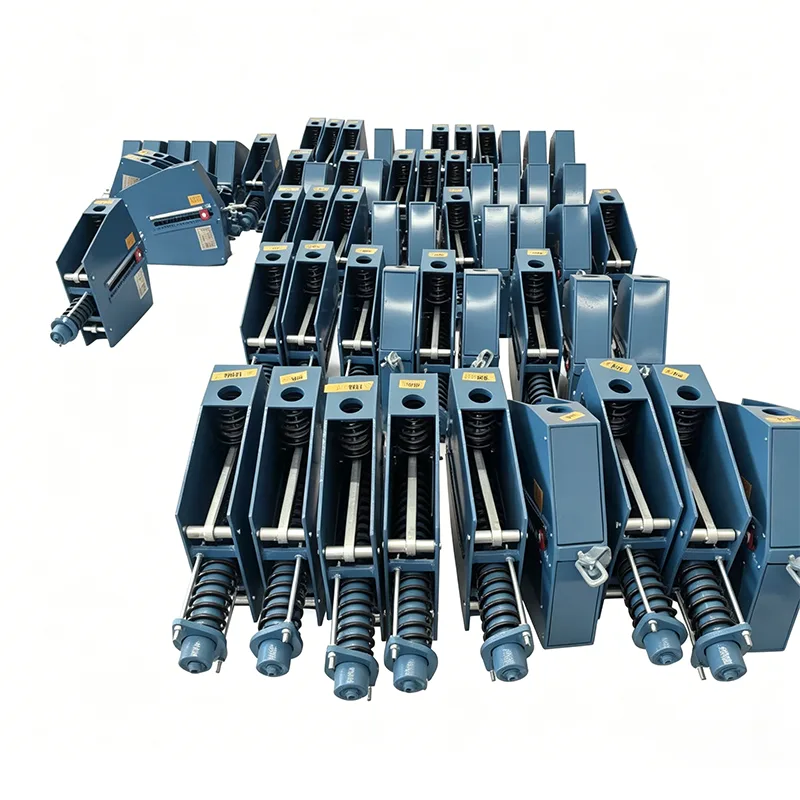

Οι κρεμάστρες σταθερών ελατηρίων καθορίζονται σε συστήματα σωληνώσεων όπου η συνοχή του φορτίου είναι αδιαπραγμάτευτη. Οι τυπικές εγκαταστάσεις περιλαμβάνουν θερμοηλεκτρικούς σταθμούς, εγκαταστάσεις πυρηνικής ενέργειας, διυλιστήρια, τερματικούς σταθμούς LNG και LPG, δίκτυα τηλεθέρμανσης και γραμμές επεξεργασίας υψηλής θερμοκρασίας σε πετροχημικές και φαρμακευτικές μονάδες. Συχνά αναπτύσσονται παράλληλα με μεταβλητά στηρίγματα ελατηρίων στον ίδιο αγωγό — σταθερές μονάδες σε κόμβους υψηλής μετατόπισης και μεταβλητές κρεμάστρες ελατηρίων σε θέσεις με μικρότερη θερμική κίνηση.

Ευρύτερη γκάμα προϊόντων υποστήριξης σωλήνων

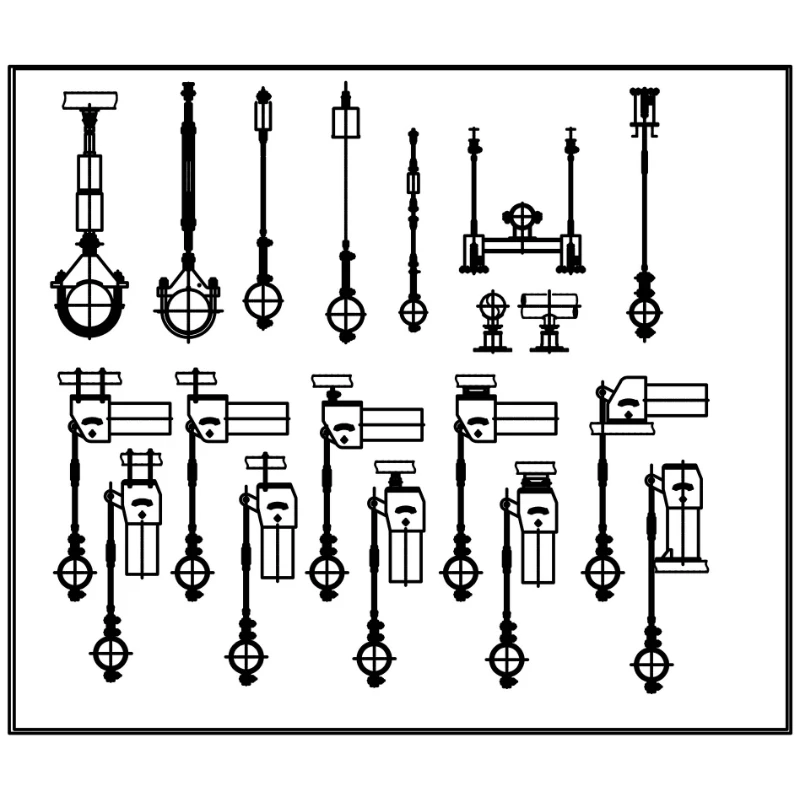

Πέρα από τις σταθερές ελατηριωτές κρεμάστρες, το πλήρες χαρτοφυλάκιο υποστήριξης σωλήνων περιλαμβάνει μεταβλητά στηρίγματα ελατηρίων, άκαμπτες κρεμάστρες, στηρίγματα παπουτσιών σωλήνων, προμονωμένα στηρίγματα σωλήνων και υδραυλικά ρουλεμάν για δυναμικό έλεγχο του φορτίου. Για έργα που απαιτούν αντιστάθμιση θερμικής κίνησης, παρέχουμε επίσης μεταλλικούς αρμούς διαστολής φυσητήρα, ελαστικούς αρμούς διαστολής και αρμούς διαστολής υφασμάτων που ενσωματώνονται με τα συστήματα υποστήριξής μας για να σχηματίσουν μια ολοκληρωμένη λύση σωληνώσεων.

Διασφάλιση Ποιότητας & Εξυπηρέτησης

Κάθε υποστήριξη υποβάλλεται σε πλήρη εσωτερικές δοκιμές πριν από την αποστολή, που υποστηρίζεται από το σύστημα διαχείρισης ποιότητας ISO 9001:2015 και συμμόρφωση με τα πρότυπα ASME και API όπου απαιτείται. Οι πελάτες λαμβάνουν αποκλειστική τεχνική υποστήριξη από έρευνα μέσω εγκατάστασης, 24ωρη απάντηση σε όλες τις προσφορές και καθοδήγηση επί τόπου προσαρμογής φορτίου ως μέρος της εξυπηρέτησης μετά την πώληση. Με πάνω από 14 χρόνια κατασκευής στηρίξεων σωλήνων και αρμών διαστολής για έργα σε 45 χώρες, παρέχουμε τόσο τυπικές μονάδες καταλόγου όσο και πλήρως σχεδιασμένες προσαρμοσμένες λύσεις για εργολάβους EPC και τελικούς χρήστες σε όλο τον κόσμο.

Συχνές Ερωτήσεις

Ποια είναι η διαφορά μεταξύ μιας σταθερής κρεμάστρας ελατηρίου και μιας μεταβλητής στήριξης ελατηρίου;

Τα μεταβλητά στηρίγματα ελατηρίου ασκούν μια μεταβαλλόμενη δύναμη αντίδρασης καθώς ο σωλήνας κινείται κατακόρυφα, λόγω συμπίεσης ή επέκτασης ελατηρίου. Οι κρεμάστρες σταθερού ελατηρίου χρησιμοποιούν μηχανισμό μπιέλας στροφάλου για να διατηρήσουν μια σχεδόν ομοιόμορφη δύναμη στήριξης σε όλο το εύρος διαδρομής. Κατά γενικό κανόνα, καθορίζονται σταθερές μονάδες όπου η θερμική μετατόπιση υπερβαίνει τα 50 mm ή όπου η διακύμανση του φορτίου πρέπει να παραμείνει κάτω από 6% για να αποφευχθεί η μεταφορά καταπόνησης σε αντλίες, στρόβιλους ή άλλο ευαίσθητο εξοπλισμό.

Τι σημαίνει απόκλιση φορτίου ±5% σε μια σταθερή στήριξη ελατηρίου;

Η απόκλιση φορτίου είναι η μέγιστη ποσοστιαία διαφορά μεταξύ της πραγματικής δύναμης στήριξης και του ονομαστικού ονομαστικού φορτίου σε οποιοδήποτε σημείο της διαδρομής εργασίας. Οι τυπικές μας κρεμάστρες σταθερού ελατηρίου διατηρούν απόκλιση εντός ±5%, η οποία πληροί τις περισσότερες απαιτήσεις βιομηχανικών σωληνώσεων. Για κρίσιμες εφαρμογές όπως πυρηνικές ή γραμμές διεργασίας υψηλής ακρίβειας, προσφέρουμε μονάδες υψηλής ακρίβειας σε απόκλιση ±3%.

Πότε πρέπει να αφαιρεθούν οι κόκκινες προκαθορισμένες ακίδες;

Οι προκαθορισμένες ακίδες είναι εγκατεστημένες στο εργοστάσιο για να κλειδώνουν την κρεμάστρα στη θέση της κρύας εγκατάστασης, επιτρέποντας την ολοκλήρωση της υδροστατικής δοκιμής και της πλύσης με οξύ σωλήνων χωρίς συμπίεση ή επέκταση του συγκροτήματος ελατηρίου. Πρέπει να αφαιρεθούν πριν τεθεί σε λειτουργία το σύστημα, συνήθως μετά την ολοκλήρωση της υδροδοκιμής και των ελέγχων πριν από την έναρξη λειτουργίας. Οι τυπικές ακίδες μας αντέχουν έως και το διπλάσιο του ονομαστικού φορτίου κατά τη διάρκεια της δοκιμής. ενημερώστε μας εάν το έργο σας απαιτεί υψηλότερο περιθώριο ασφαλείας.

Μπορεί να ρυθμιστεί το φορτίο επί τόπου μετά την εγκατάσταση;

Ναί. Κάθε κρεμάστρα σταθερού ελατηρίου είναι εφοδιασμένη με μια βίδα ρύθμισης φορτίου και ένα βαθμονομημένο καντράν. Η περιστροφή της βίδας αυξάνει ή μειώνει το προκαθορισμένο φορτίο σε βήματα 2%, με συνολικό εύρος ρύθμισης ±10% στις τυπικές μονάδες (έως ±20% σε επιλεγμένες διαμορφώσεις). Αυτό επιτρέπει τη λεπτομερή ρύθμιση για την αντιστάθμιση των μικρών διαφορών μεταξύ των συνθηκών σχεδιασμού και της πραγματικής εγκατάστασης στο χώρο.

Ποια πρότυπα ακολουθούν οι συνεχείς ανοιξιάτικες κρεμάστρες σας;

Η τυπική σειρά μας έχει σχεδιαστεί για GB/T 17116.1/.2/.3 και NB/T 47039 και είναι μετατρέψιμη σε διαστάσεις και επιδόσεις με MSS SP-58, ASME B31.1, ASME B31.3, EN 13480-3, VGB-R 510 B. 510 Wen85 και J0uf. στα σχέδια και τις προδιαγραφές του έργου σας.

Ποιος είναι ο τυπικός χρόνος παράδοσης;

Οι κρεμάστρες σταθερού ελατηρίου τυπικού καταλόγου αποστέλλονται γενικά εντός 15 έως 25 εργάσιμων ημερών, ανάλογα με την ποσότητα και τη σειρά. Οι προσαρμοσμένες μονάδες απαιτούν επιπλέον χρόνο μηχανικής και επιβεβαίωσης. Η άμεση παράδοση μπορεί να κανονιστεί κατόπιν αιτήματος, κατόπιν προηγούμενης συμφωνίας κατά την τοποθέτηση της παραγγελίας ή τουλάχιστον 20 ημέρες πριν από την προγραμματισμένη ημερομηνία παράδοσης.
