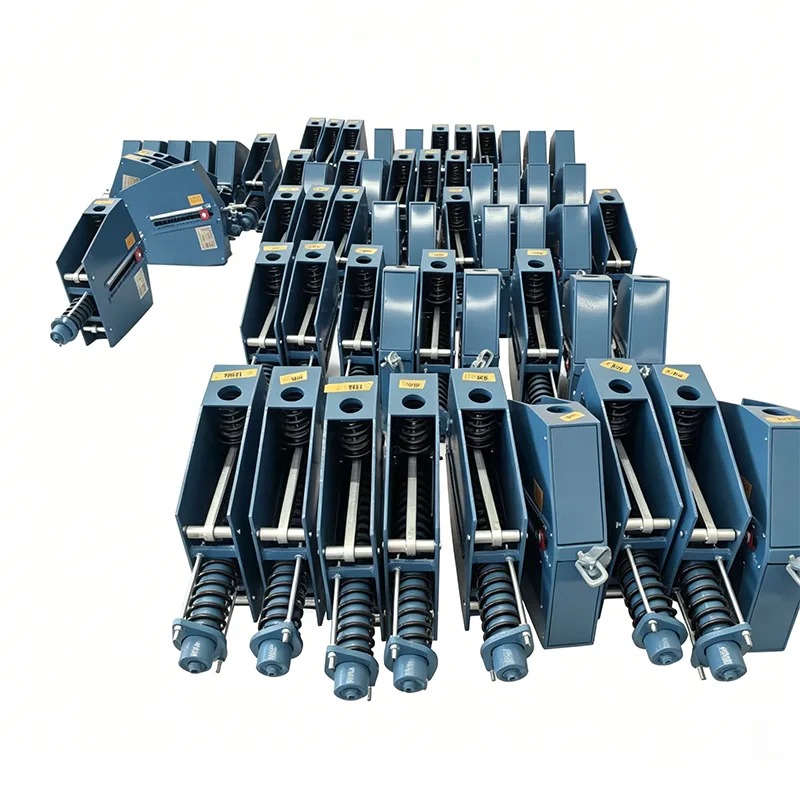

Κρεμάστρα σταθερής ελατηρίου Θερμοηλεκτρικού Σταθμού

Στα πολύπλοκα συστήματα αγωγών ατμού-νερού, καυσαερίων-αέρα και κονιοποιημένου άνθρακα των θερμοηλεκτρικών σταθμών, η θερμική μετατόπιση των αγωγών που προκαλείται από δραστικές αλλαγές θερμοκρασίας είναι ένας βασικός κρυμμένος κίνδυνος που απειλεί την ασφάλεια του συστήματος. Με την υποστήριξη 14 ετών τεχνικής συσσώρευσης στον τομέα υποστήριξης αγωγών, η Yangzhou Tianshun Pipeline Technology Co., Ltd. έχει αναπτύξει ειδικά τη σταθερή κρεμάστρα θερμικής μονάδας παραγωγής ηλεκτρικής ενέργειας για συνθήκες λειτουργίας θερμικής ισχύος. Σχεδιασμένο με βάση την αρχή της ισορροπίας ροπής, αυτό το προϊόν παρέχει συνεχή σταθερή δύναμη στήριξης όταν συμβαίνει κάθετη θερμική μετατόπιση σε αγωγούς, απορροφά αποτελεσματικά και αντισταθμίζει την τάση μετατόπισης, αποτρέπει την καταστροφή των σωληνώσεων και του συνδεδεμένου εξοπλισμού από πρόσθετη καταπόνηση και εξασφαλίζει μακροχρόνια ασφαλή λειτουργία των σταθμών ηλεκτροπαραγωγής.

Καμπύλη φορτίου-μετατόπισης που λαμβάνεται από τη δοκιμή τύπου ενός σταθερού ελατηρίου στήριξης/ανάρτησης. Ο οριζόντιος άξονας αντιπροσωπεύει μετατόπιση ενώ ο κατακόρυφος άξονας αντιπροσωπεύει φορτίο. Η καμπύλη παραμένει περίπου οριζόντια σε όλη τη διαδρομή εργασίας, αποδεικνύοντας ότι η δύναμη στήριξης παραμένει ουσιαστικά σταθερή όταν οι σωληνώσεις εκτρέπονται λόγω θερμικής διαστολής και συστολής.

Αυτή η δοκιμή τύπου επαληθεύει τη σταθερότητα του φορτίου, τη σταθερότητα πλήρους διαδρομής και τη λειτουργική αξιοπιστία μονάδων σταθερού ελατηρίου. Όλες οι μονάδες παραγωγής υπόκεινται σε βαθμονόμηση φορτίου πριν από την αποστολή, με ελεγχόμενη απόκλιση φορτίου εντός ±6% σύμφωνα με τα ANSI/MSS-SP-58-2018 και NB/T47038-2013.

Αυτά τα προϊόντα ισχύουν για βιομηχανικά συστήματα σωληνώσεων με μεγάλη θερμική μετατόπιση, συμπεριλαμβανομένων των αγωγών κεντρικού ατμού και άλλων σωληνώσεων υψηλής θερμοκρασίας και υψηλής πίεσης.

Τεχνικές προδιαγραφές προϊόντος

Πίνακας προδιαγραφών Constant Spring Hanger	Παράδειγμα
Μοντέλο / Σειρά	PH, LH, CA, CS, TH
Χωρητικότητα φορτίου (Λειτουργία)	0,1 kN - 500 kN
Σύνολο ταξιδιού	50mm, 100mm, 200mm, 400mm
Πραγματικό ταξίδι	Έως 600 χλστ
Απόκλιση φορτίου (Ανοχή)	±5% (Τυπικό) / ±3% (Υψηλή τιμή)
Θέση Εγκατάστασης	Οριζόντια / Κάθετη
Φινίρισμα στέγασης	Γαλβανισμένο εν θερμώ / Εποξειδικό
Θερμοκρασία λειτουργίας.	-20°C έως +80°C (Περιβάλλον)
Υλικό ελατηρίου	60Si2Mn / 50CrVA
Εύρος προσαρμογής φορτίου	±10% (Προσαρμογή πεδίου)

Μηχανική Εφαρμογή και Πραγματοποίηση Αξίας

Τα συστήματα σωληνώσεων σε θερμοηλεκτρικούς σταθμούς έχουν εξαιρετικά υψηλές απαιτήσεις για την αξιοπιστία των εξαρτημάτων στήριξης. Κατά τη σχεδίαση της σταθερής κρεμάστρας θερμοηλεκτρικού σταθμού, λάβαμε πλήρως υπόψη τα πρακτικά σημεία πόνου της μηχανικής:

Εξάλειψη πρόσθετης καταπόνησης: Εντός του καθορισμένου εύρους φορτίου-μετατόπισης, η ροπή ελατηρίου και η ροπή φορτίου διατηρούν πάντα δυναμική ισορροπία, αποφεύγοντας την παραμόρφωση του αγωγού ή τη διαρροή αρμών που προκαλείται από θερμική διαστολή και ψυχρή συστολή.

Ακριβής ρύθμιση ψυχρής κατάστασης: Ο κατασκευαστής εκτελεί τη ρύθμιση προ-συμπίεσης αυστηρά σύμφωνα με το φορτίο εγκατάστασης που παρέχεται από τους χρήστες και στερεώνει την πλάκα ένδειξης στη θεωρητική θέση εργασίας ψυχρής κατάστασης μέσω μπλοκ τοποθέτησης, διασφαλίζοντας ότι το ελατήριο είναι προσωρινά σε άκαμπτη κατάσταση κατά την επί τόπου εγκατάσταση και αποφεύγοντας τυχαία καταπόνηση κατά την κατασκευή.

Διαισθητική παρακολούθηση λειτουργίας και συντήρησης: Ο σχεδιασμός της πλάκας ένδειξης εξωτερικής μετατόπισης επιτρέπει στο προσωπικό λειτουργίας και συντήρησης να ελέγχει διαισθητικά εάν η μετατόπιση του στηρίγματος ελατηρίου υπό φορτίο εργασίας είναι σύμφωνη με τον σχεδιασμό μετά τη θέση του αγωγού σε κανονική λειτουργία, διευκολύνοντας την προληπτική συντήρηση.

Αυστηροί ποιοτικοί έλεγχοι και προδιαγραφές εγκατάστασης

Κάθε προϊόν ελέγχεται πλήρως στο σπίτι πριν από την αποστολή

Πριν από την αποστολή, κάθε προϊόν περνά από ένα πλήρες πρόγραμμα εσωτερικών δοκιμών. Αυτό το πρόγραμμα καλύπτει διαστάσεων και οπτική επιθεώρηση, PMI (Positive Material Identification), δοκιμή σκληρότητας, μη καταστροφική δοκιμή MT/PT όπου ισχύει, δοκιμή φορτίου ελατηρίου με καμπύλες φορτίου-μετατόπισης και μέτρηση πάχους επίστρωσης. Οι εκθέσεις εργοστασιακών δοκιμών (FTR) και οι αναφορές δοκιμών υλικού (MTR) παρέχονται μαζί με την αποστολή.

Αυτή η εσωτερική δοκιμή δεν είναι διαπιστευμένη από την ILAC δοκιμή τρίτου μέρους

Εάν απαιτείται δοκιμή από τρίτους ή εργαστηριακές δοκιμές, μπορεί να διευθετηθεί ξεχωριστά ως προαιρετική υπηρεσία.

Προαιρετικές υπηρεσίες επιθεώρησης από τρίτους (αναφέρονται χωριστά)

1. Δοκιμή υλικού

Διατίθενται ανάλυση χημικής σύνθεσης, δοκιμή εφελκυσμού, δοκιμή πρόσκρουσης χαμηλής θερμοκρασίας Charpy και δοκιμή σκληρότητας.

2. Συγκόλληση NDT

Μπορούν να παρέχονται Δοκιμές Μαγνητικών Σωματιδίων (MT), Δοκιμές Διεισδύσεως Υγρών (PT), Δοκιμές Υπερήχων (UT) και Ακτινογραφικές Δοκιμές (RT).

3. Δοκιμή απόδοσης φορτίου ελατηρίου

Περιλαμβάνονται καμπύλες φορτίου-μετατόπισης.

4. Επιθεώρηση αντιδιαβρωτικής προστασίας γαλβανισμού εν θερμώ / εποξειδικής επίστρωσης

5. Δοκιμές με μάρτυρες, εποπτεία εργοστασίου και επιθεώρηση πριν από την αποστολή (PSI)

Τι μας κάνει διαφορετικούς

Συγκριτική αξιολόγηση έναντι του διεθνούς συστήματος υποστήριξης σωλήνων LISEGA

Για την ακρίβεια φόρτωσης, τα πρότυπα δοκιμών και τα συστήματα τεκμηρίωσης, χρησιμοποιούμε το διεθνές σύστημα υποστήριξης σωλήνων LISEGA ως σημείο αναφοράς μας.

Περισσότερα από έναν τυπικό εγχώριο κατασκευαστή

Ένας τυπικός εγχώριος κατασκευαστής συνήθως προμηθεύει μόνο το προϊόν. Προχωράμε παραπέρα παρέχοντας μια καμπύλη φορτίου-μετατόπισης με κάθε μονάδα ελατηρίου. Βοηθάμε επίσης στη διευθέτηση δοκιμών SGS τρίτων και επιθεωρήσεων από μάρτυρες, και υποστηρίζουμε ελέγχους εγγράφων από μηχανικούς PE/CPE για έργα στο εξωτερικό.

Γιατί να επιλέξετε τη σταθερή κρεμάστρα θερμικής μονάδας Tianshun;

Πλούσια εμπειρία έργων θερμικής ενέργειας: Τα προϊόντα χρησιμοποιούνται ευρέως σε αγωγούς ατμού-νερού και συστήματα ανάρτησης εξοπλισμού λεβήτων θερμοηλεκτρικών σταθμών στο εσωτερικό και στο εξωτερικό και έχουν αντέξει στις δοκιμές πολλαπλών κύκλων εκκίνησης και διακοπής λειτουργίας μονάδων.

Εξατομικευμένη τεχνική υποστήριξη: Παρέχουμε τεχνικές υπηρεσίες πλήρους διεργασίας από τον υπολογισμό της τάσης του αγωγού, την επιλογή τύπου και την αντιστοίχιση έως την επιτόπια καθοδήγηση εγκατάστασης, διασφαλίζοντας ότι κάθε υποστήριξη ταιριάζει με ακρίβεια στις συνθήκες εργασίας.

Σταθερή παράδοση αλυσίδας εφοδιασμού: Βασιζόμενοι σε αυτοματοποιημένες γραμμές παραγωγής και πλήρη εξοπλισμό δοκιμών στη βάση μας στο Jiangsu, διασφαλίζουμε την έγκαιρη και υψηλής ποιότητας παράδοση υλικών για έργα θερμικής ενέργειας μεγάλων παρτίδων.

Υποστήριξη πλήρους κύκλου ζωής: Δημιουργούμε αποκλειστικά αρχεία έργων και παρέχουμε αξιολόγηση κατάστασης και καθοδήγηση αντικατάστασης κατά τη συντήρηση τερματισμού λειτουργίας, μειώνοντας τους κινδύνους λειτουργίας και συντήρησης των σταθμών ηλεκτροπαραγωγής.

Λάβετε τεχνική υποστήριξη τώρα:

Η Yangzhou Tianshun Pipeline Technology Co., Ltd. έχει δεσμευτεί να παρέχει σταθερή και αξιόπιστη εγγύηση υποστήριξης αγωγών για παγκόσμιες επιχειρήσεις θερμικής ενέργειας με υψηλών προδιαγραφών θερμοηλεκτρική μονάδα σταθερής κρεμάστρας ελατηρίου!
