Ως έμπειρος κατασκευαστής υποστήριξης αγωγών,ΤιανσούνπαρέχειΠρομονωμένη υποστήριξη ολίσθησης σωλήνωνλύσεις που έχουν σχεδιαστεί για να εξυπηρετούν τη θερμική κίνηση διατηρώντας παράλληλα τη συνέχεια της μόνωσης. Αυτά τα ολοκληρωμένα συγκροτήματα βοηθούν τα βιομηχανικά έργα να μειώσουν τις θερμογέφυρες, να απλοποιήσουν την εγκατάσταση και να βελτιώσουν την αξιοπιστία των μονωμένων συστημάτων σωληνώσεων.
Ένα προμονωμένο στήριγμα ολίσθησης σωλήνων συνδυάζει τη φέρουσα μόνωση με μια συρόμενη διεπαφή χαμηλής τριβής, επιτρέποντας στους αγωγούς να διαστέλλονται και να συστέλλονται χωρίς να διακυβεύεται η θερμική προστασία. Σε αντίθεση με τα συμβατικά στηρίγματα που απαιτούν μόνωση να κοπεί και να ανακατασκευαστεί επί τόπου, ο ενσωματωμένος σχεδιασμός βοηθά στη διατήρηση ενός συνεχούς μονωτικού περιβλήματος και ενός πιο αξιόπιστου φράγματος ατμών. Αυτό το άρθρο εξηγεί πώς λειτουργούν αυτά τα στηρίγματα, ποια υλικά ταιριάζουν σε διαφορετικές θερμοκρασίες λειτουργίας, πώς να επιλέξετε τη σωστή διαμόρφωση και τι πρέπει να λάβουν υπόψη οι μηχανικοί όταν καθορίζουν υποστήριξη για ατμό, κρύο νερό ή κρυογονική υπηρεσία.
1. Τι είναι ένα προμονωμένο στήριγμα ολίσθησης σωλήνων;
2. Πώς λειτουργεί το σύστημα ολίσθησης και μόνωσης;
3. Ποια είναι τα κύρια πλεονεκτήματα της μηχανικής;
4. Ποια υλικά είναι κατάλληλα για διαφορετικές θερμοκρασίες;
5. Πώς επιλέγετε τη σωστή υποστήριξη ολίσθησης σωλήνα;
6. Πού χρησιμοποιούνται προμονωμένα στηρίγματα ολίσθησης σωλήνων;
7. Τι πρέπει να ελέγχουν οι αγοραστές πριν παραγγείλουν;
9. Πώς μπορεί η Tianshun να υποστηρίξει το έργο σας;

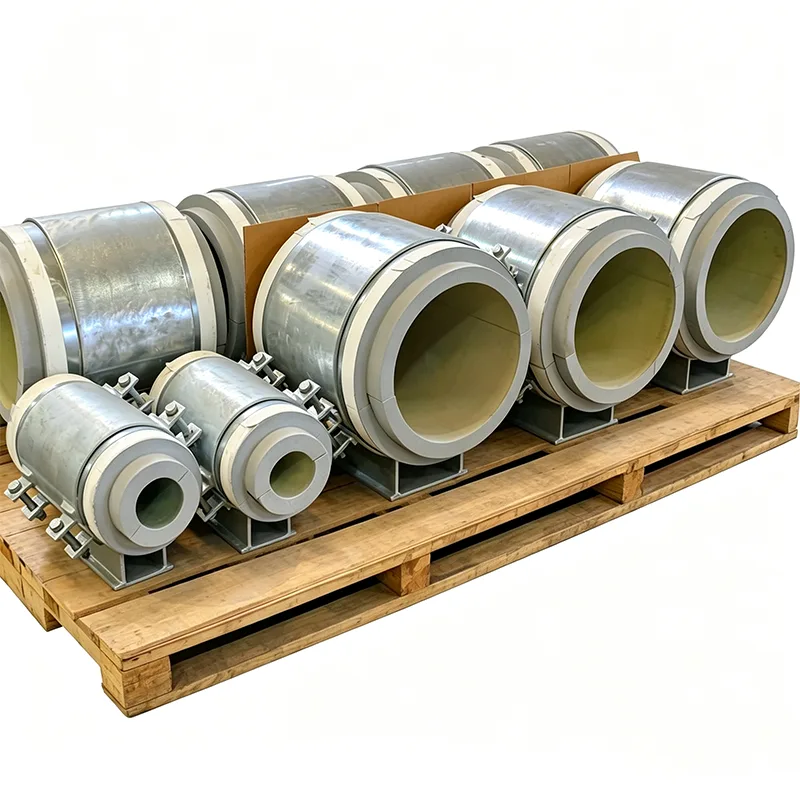

Ένα προμονωμένο στήριγμα ολίσθησης σωλήνα είναι ένα κατασκευασμένο εξάρτημα που υποστηρίζει έναν μονωμένο αγωγό ενώ επιτρέπει την ελεγχόμενη κίνηση κατά μήκος του άξονά του. Ενσωματώνει ένα δομικό στήριγμα, ένα φέρον μονωτικό μπλοκ και μια συρόμενη διεπαφή σε ένα συντονισμένο συγκρότημα.
Οι βιομηχανικοί αγωγοί παρουσιάζουν αλλαγές διαστάσεων καθώς οι θερμοκρασίες λειτουργίας ανεβαίνουν και πέφτουν. Οι γραμμές ατμού διαστέλλονται κατά την εκκίνηση, οι σωλήνες κρύου νερού αντιμετωπίζουν διαφορετικές θερμικές συνθήκες από το περιβάλλον τους και οι κρυογονικοί αγωγοί συστέλλονται σημαντικά κατά τη λειτουργία. Εάν το σύστημα στήριξης εμποδίζει την απαιτούμενη κίνηση, ενδέχεται να αναπτυχθούν υπερβολικές δυνάμεις στις συνδέσεις σωλήνων, στα ακροφύσια του εξοπλισμού, στις αγκυρώσεις και σε άλλα δομικά σημεία.
Τα συμβατικά στηρίγματα μπορούν να δημιουργήσουν ένα άλλο πρόβλημα: η μόνωση διακόπτεται συχνά στη θέση στήριξης. Οι εργαζόμενοι στο εργοτάξιο μπορεί να χρειαστεί να κόψουν τη μόνωση γύρω από το μεταλλικό παπούτσι και να ανακατασκευάσουν τον προστατευτικό φάκελο μετά. Η κακή ευθυγράμμιση, η συμπιεσμένη μόνωση ή η ατελής σφράγιση μπορεί να μειώσουν τη θερμική απόδοση.
Ένα προμονωμένο συρόμενο στήριγμα αντιμετωπίζει αυτές τις προκλήσεις συνδυάζοντας τη θερμομόνωση και την ελεγχόμενη κίνηση σε μία μονάδα που έχει συναρμολογηθεί στο εργοστάσιο. Ο σχεδιασμός πρέπει να ταιριάζει με το φορτίο, τη θερμοκρασία, τις προδιαγραφές μόνωσης και την αναμενόμενη μετατόπιση του αγωγού.
Το συγκρότημα έχει σχεδιαστεί για να μεταφέρει το φορτίο του σωλήνα στη δομή στήριξης, διατηρώντας παράλληλα τον μηχανισμό ολίσθησης χωριστά από την κύρια λειτουργία μόνωσης. Κάθε εξάρτημα έχει έναν συγκεκριμένο μηχανικό σκοπό.
Ένα άκαμπτο μπλοκ μόνωσης υποστηρίζει το φορτίο του σωλήνα ενώ περιορίζει τη μεταφορά θερμότητας μεταξύ του σωλήνα και της χαλύβδινης κατασκευής. Το υλικό, το πάχος, η αντοχή σε θλίψη και η γεωμετρία του πρέπει να είναι κατάλληλα για τη θερμοκρασία σχεδιασμού και τις συνθήκες φόρτισης. Το μπλοκ θα πρέπει να ελέγχεται ως προς τη λειτουργία, την εγκατάσταση και τα ισχύοντα δοκιμαστικά φορτία.
Μια τυπική διαμόρφωση χρησιμοποιεί μια γυαλισμένη επιφάνεια ολίσθησης από ανοξείδωτο χάλυβα σε συνδυασμό με ένα συρόμενο επίθεμα εμποτισμένο με PTFE ή γραφίτη. Η ακριβής διάταξη εξαρτάται από το σχέδιο. Η διεπαφή επιτρέπει την αξονική κίνηση ενώ βοηθά στον έλεγχο της τριβής και των δυνάμεων που προκύπτουν που μεταδίδονται στη δομή στήριξης.
Η απαιτούμενη διαδρομή ολίσθησης πρέπει να προσδιορίζεται από την ανάλυση τάσης σωληνώσεων. Οι σχεδιαστές πρέπει να λάβουν υπόψη την προβλεπόμενη μετατόπιση, την κατεύθυνση κίνησης, τον συντελεστή τριβής, τις αντιδράσεις στήριξης και την κατάλληλη ανοχή για τις συνθήκες του έργου.
Για ψυχρές και κρυογονικές υπηρεσίες, ο έλεγχος της υγρασίας είναι ιδιαίτερα σημαντικός. Μια ενσωματωμένη φλάντζα στεγανοποίησης μπορεί να παρέχει ένα καθορισμένο σημείο σύνδεσης για το παρακείμενο μονωτικό μανδύα και το φράγμα ατμών. Η σωστή στεγανοποίηση πεδίου συμβάλλει στον περιορισμό της εισόδου υγρασίας, η οποία διαφορετικά μπορεί να υποβαθμίσει την απόδοση της μόνωσης και να αυξήσει τους κινδύνους διάβρωσης.
Η συρόμενη διεπαφή χρειάζεται επίσης κατάλληλη προστασία από τα υπολείμματα κατασκευής, το νερό και άλλους ρύπους. Το τελικό περίβλημα και οι λεπτομέρειες σφράγισης θα πρέπει να επιβεβαιώνονται με βάση τα εγκεκριμένα σχέδια του κατασκευαστή.
Η ενσωμάτωση λειτουργιών μόνωσης και ολίσθησης μπορεί να βελτιώσει τη συνοχή της εγκατάστασης και να μειώσει τα κοινά προβλήματα σε θέσεις στήριξης σωλήνων.
Αυτά τα οφέλη εξαρτώνται από τη σωστή μηχανική και εγκατάσταση. Ένα συρόμενο στήριγμα δεν μπορεί να αντισταθμίσει ένα λανθασμένο μοντέλο τάσης σωλήνα, ανεπαρκή αντοχή μόνωσης, ανεπαρκή διαδρομή ή κακώς σφραγισμένο φράγμα ατμών.
Η επιλογή υλικού είναι ένα από τα πιο σημαντικά βήματα για τον καθορισμό ενός προμονωμένου στηρίγματος ολίσθησης σωλήνα. Η μόνωση πρέπει να αντέχει τη θερμοκρασία λειτουργίας και το θλιπτικό φορτίο, διατηρώντας παράλληλα αποδεκτές θερμικές επιδόσεις. Τα συρόμενα υλικά πρέπει επίσης να είναι συμβατά με το αναμενόμενο φορτίο, την κίνηση, το περιβάλλον και τις απαιτήσεις συντήρησης.
| Εφαρμογή | Πιθανό μονωτικό υλικό | Εξέταση επιλογής κλειδιού |
|---|---|---|
| Παγωμένο νερό και άλμη | PIR υψηλής πυκνότητας | Θερμική αγωγιμότητα, αντοχή στην υγρασία και αντοχή σε θλίψη |
| Σωληνώσεις διεργασίας χαμηλής θερμοκρασίας | PIR ή κυψελοειδές γυαλί | Θερμοκρασία σχεδιασμού, έλεγχος ατμών και φέρουσα ικανότητα |
| Κρυογονικοί αγωγοί | Κυψελωτό γυαλί | Καταλληλότητα για εξαιρετικά χαμηλές θερμοκρασίες και προστασία από την υγρασία |
| Γραμμές ατμού και καυτών διεργασιών | Πυριτικό ασβέστιο | Διαβάθμιση θερμοκρασίας, μηχανική αντοχή και θερμική απόδοση |
| Εξειδικευμένες εφαρμογές σε υψηλές θερμοκρασίες | Μόνωση με βάση τον περλίτη ή μικροπορώδη | Όρια θερμοκρασίας και συμπιεστική συμπεριφορά ειδικά για το έργο |
Όπως περιγράφεται στη σελίδα προϊόντος Tianshun Pre-insulated Pipe Slide Support, οι επιλογές υλικών μπορούν να καλύπτουν συνθήκες σέρβις που κυμαίνονται από περίπου -196°C έως +650°C, ανάλογα με την επιλεγμένη μόνωση και το συγκεκριμένο σχέδιο. Αυτά τα τελικά σημεία δεν πρέπει να ερμηνεύονται ως καθολική βαθμολογία για κάθε διαμόρφωση.
Οι μηχανικοί θα πρέπει να επιβεβαιώσουν την επιτρεπόμενη θερμοκρασία λειτουργίας, τη θλιπτική αντοχή στη θερμοκρασία σχεδιασμού, το πάχος μόνωσης, τα όρια ολισθαίνοντα υλικού και τη συμβατότητα όλων των εξαρτημάτων πριν εγκρίνουν μια τελική προδιαγραφή.
Η επιλογή ενός στηρίγματος που βασίζεται μόνο στην ονομαστική διάμετρο του σωλήνα μπορεί να οδηγήσει σε δαπανηρές αναθεωρήσεις σχεδιασμού. Μια αξιόπιστη προδιαγραφή λαμβάνει υπόψη τις μηχανικές, θερμικές απαιτήσεις και τις απαιτήσεις εγκατάστασης μαζί.
Προσδιορίστε την κανονική θερμοκρασία λειτουργίας, τις ελάχιστες και μέγιστες θερμοκρασίες σχεδιασμού, τις συνθήκες πίεσης και τα σχετικά σενάρια εκκίνησης ή τερματισμού λειτουργίας. Αυτοί οι παράγοντες επηρεάζουν την επιλογή της μόνωσης και την αναμενόμενη κίνηση του αγωγού.
Παρέχετε το βάρος του σωλήνα λειτουργίας, το βάρος του υγρού, το βάρος μόνωσης και επένδυσης, τα ισχύοντα δυναμικά φορτία και τα σχετικά φορτία υδροδοκιμών. Το μονωτικό μπλοκ πρέπει να ελέγχεται έναντι του ρυθμιστικού φορτίου και όχι μόνο με το κανονικό βάρος λειτουργίας.
Χρησιμοποιήστε την εγκεκριμένη ανάλυση τάσης σωληνώσεων για να καθορίσετε την αναμενόμενη κίνηση στη θέση στήριξης. Επιβεβαιώστε την κατεύθυνση διαδρομής, τη μετατόπιση σχεδίασης, τις διαστάσεις της συρόμενης διεπαφής και την απαιτούμενη απόσταση.
Προσδιορίστε την εξωτερική διάμετρο του σωλήνα, το μονωτικό υλικό, το πάχος της μόνωσης και το φράγμα υδρατμών. Η γεωμετρία στήριξης πρέπει να ευθυγραμμίζεται με το παρακείμενο σύστημα μόνωσης και να αποφεύγει τη δημιουργία κενών ή ευάλωτων μεταβάσεων στεγανοποίησης.
Προσδιορίστε εάν το στήριγμα απαιτεί τυπική διαμόρφωση ολίσθησης, πλευρικές πλάκες καθοδήγησης ή άλλους περιορισμούς ειδικά για το έργο. Τα καθοδηγούμενα στηρίγματα μπορούν να επιτρέψουν την αξονική κίνηση περιορίζοντας ταυτόχρονα την πλευρική μετατόπιση, αλλά οι θέσεις συγκράτησης πρέπει να συντονίζονται με τη συνολική σχεδίαση τάσης σωληνώσεων.
Για μια ευρύτερη επισκόπηση των διαμορφώσεων υποστήριξης, ελέγξτε το εύρος στήριξης βιομηχανικών σωλήνων της Tianshun και συντονίστε την επιλεγμένη υποστήριξη με το πλήρες πρόγραμμα υποστήριξης του έργου.
Αυτά τα στηρίγματα είναι ιδιαίτερα χρήσιμα όπου ένας αγωγός χρειάζεται τόσο θερμική προστασία όσο και ελεγχόμενη κίνηση. Οι κοινές εφαρμογές περιλαμβάνουν:
Σκεφτείτε έναν αγωγό κρύου νερού που είναι εγκατεστημένος σε ένα υγρό βιομηχανικό κτίριο. Εάν ένα συμβατικό στήριγμα από χάλυβα διακόψει τη μόνωση, μπορεί να αναπτυχθεί συμπύκνωση γύρω από το στήριγμα, συμβάλλοντας ενδεχομένως στη διάβρωση και την αλλοίωση της μόνωσης. Ένα σωστά επιλεγμένο προμονωμένο συρόμενο στήριγμα μπορεί να μειώσει αυτήν τη θερμική γέφυρα, επιτρέποντας παράλληλα στον σωλήνα να κινηθεί όπως έχει σχεδιαστεί.
Το πραγματικό αποτέλεσμα εξαρτάται από τις προδιαγραφές μόνωσης, τα φορτία στήριξης, τις περιβαλλοντικές συνθήκες, την ποιότητα εγκατάστασης και τη συνέχεια του πλήρους συστήματος φραγμού ατμών.
Για τις ομάδες προμηθειών έργων, μια πλήρης τεχνική έρευνα βοηθά τους κατασκευαστές να προετοιμάσουν μια πιο ακριβή προσφορά και μειώνει τον κίνδυνο κενών στις προδιαγραφές.
Προετοιμάστε τις ακόλουθες πληροφορίες πριν ζητήσετε μια πρόταση:
Ζητήστε από τον κατασκευαστή να επιβεβαιώσει τις υποθέσεις σχεδιασμού, τα επιτρεπόμενα φορτία, τις ιδιότητες μόνωσης, τη διαδρομή ολίσθησης και τις λεπτομέρειες διεπαφής. Όπου απαιτείται, κανονίστε επιθεώρηση από τρίτους ή δοκιμές από μάρτυρες ως ξεχωριστά καθορισμένη υπηρεσία έργου.
Η επιθεώρηση και η τεκμηρίωση του εργοστασίου μπορούν να βελτιώσουν την ιχνηλασιμότητα, αλλά οι αγοραστές θα πρέπει να κάνουν διάκριση μεταξύ εσωτερικών ελέγχων ποιότητας και δοκιμών που πραγματοποιούνται από ανεξάρτητο διαπιστευμένο τρίτο μέρος. Το εύρος της επιθεώρησης θα πρέπει να συμφωνηθεί πριν από την έναρξη της παραγωγής.
Ένα τυπικό πέλμα σωλήνων υποστηρίζει κυρίως τον αγωγό και μπορεί να απαιτεί μόνωση να κοπεί και να ανακατασκευαστεί γύρω του. Ένα προμονωμένο στήριγμα ολίσθησης σωλήνων ενσωματώνει ένα φέρον μονωτικό μπλοκ και μια ολισθαίνουσα διεπαφή, συμβάλλοντας στη διατήρηση της θερμικής απομόνωσης ενώ προσαρμόζεται η συγκεκριμένη κίνηση.
Το εύρος λειτουργίας εξαρτάται από το μονωτικό υλικό και τον πλήρη σχεδιασμό συναρμολόγησης. Το Tianshun παραθέτει επιλογές που κυμαίνονται από περίπου -196°C για κατάλληλες κρυογονικές διαμορφώσεις έως +650°C για κατάλληλη μόνωση σε υψηλή θερμοκρασία. Το πραγματικό επιτρεπόμενο εύρος πρέπει να επιβεβαιωθεί για τα επιλεγμένα υλικά, φορτία και συνθήκες λειτουργίας.
Η απαιτούμενη διαδρομή καθορίζεται μέσω ανάλυσης τάσης σωληνώσεων, λαμβάνοντας υπόψη τη θερμική διαστολή ή συστολή, τη θέση στήριξης, την κατεύθυνση κίνησης και τα σχετικά σενάρια λειτουργίας. Η επιφάνεια ολίσθησης πρέπει να παρέχει επαρκή διαδρομή χωρίς να φτάνει τα μηχανικά της όρια.
Ναί. Οι πλάκες οδηγών μπορούν να ενσωματωθούν σε κατάλληλες διαμορφώσεις για να επιτρέπεται η αξονική κίνηση συγκρατώντας ταυτόχρονα την πλευρική μετατόπιση. Η διάταξη του οδηγού και οι αποστάσεις πρέπει να συντονίζονται με την ανάλυση τάσης των σωληνώσεων και τον σχεδιασμό υποστήριξης του έργου.
Ανάλογα με το συμφωνημένο πεδίο προμήθειας, η τεκμηρίωση μπορεί να περιλαμβάνει πιστοποιητικά υλικού χάλυβα, φύλλα δεδομένων μονωτικού υλικού, πληροφορίες δοκιμών τριβής ολίσθησης, εκθέσεις επιθεώρησης διαστάσεων και σχετικά αρχεία επιθεώρησης εργοστασίου. Επιβεβαιώστε τα απαιτούμενα πρότυπα, την ιχνηλασιμότητα και τυχόν απαιτήσεις δοκιμών τρίτων στην προδιαγραφή αγοράς.
Ένα αξιόπιστο προμονωμένο στήριγμα ολίσθησης σωλήνα πρέπει να εξισορροπεί τη δομική φόρτιση, τη θερμομόνωση, την απόδοση ολίσθησης και την προστασία από την υγρασία. Η αντιμετώπιση αυτών των απαιτήσεων ως ένας συντονισμένος σχεδιασμός συμβάλλει στη μείωση της αβεβαιότητας εγκατάστασης και υποστηρίζει τη μακροπρόθεσμη αξιοπιστία του αγωγού.
Η Tianshun κατασκευάζει προϊόντα υποστήριξης αγωγών στις εγκαταστάσεις της στο Yangzhou από το 2012 και παρέχει λύσεις για εφαρμογές βιομηχανικών σωληνώσεων, συμπεριλαμβανομένων υπηρεσιών ατμού, κρύου νερού και κρυογονικών υπηρεσιών. Εξετάζοντας τις διαστάσεις των σωλήνων, τις απαιτήσεις μόνωσης, τα φορτία σχεδιασμού και τα δεδομένα κίνησης, η ομάδα μηχανικών μπορεί να βοηθήσει στον εντοπισμό της κατάλληλης διαμόρφωσης υποστήριξης και στην αποσαφήνιση της τεκμηρίωσης που απαιτείται για το έργο σας.
Εάν προμηθεύεστε ένα προσαρμοσμένοΠρομονωμένη υποστήριξη ολίσθησης σωλήνωνγια μια νέα εγκατάσταση ή μια υπάρχουσα αναβάθμιση αγωγού, προετοιμάστε το χρονοδιάγραμμα υποστήριξης σωλήνων, τις προδιαγραφές μόνωσης και τα δεδομένα ανάλυσης καταπόνησης προτού ζητήσετε προσφορά. Επισκεφτείτε τη σελίδα προϊόντος Tianshun για να δείτε τη διαθέσιμη προσέγγιση σχεδίασης καιεπικοινωνήστε μαζί μαςγια να συζητήσετε τις τεχνικές σας απαιτήσεις, τις επιλογές υλικών, το εύρος της επιθεώρησης και τις ανάγκες παράδοσης έργου.
