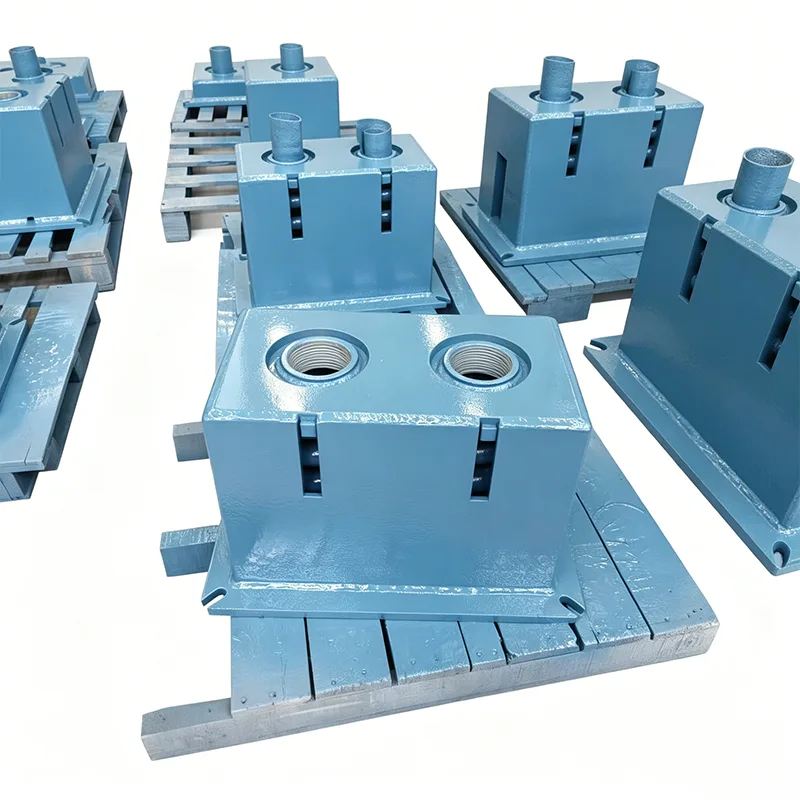

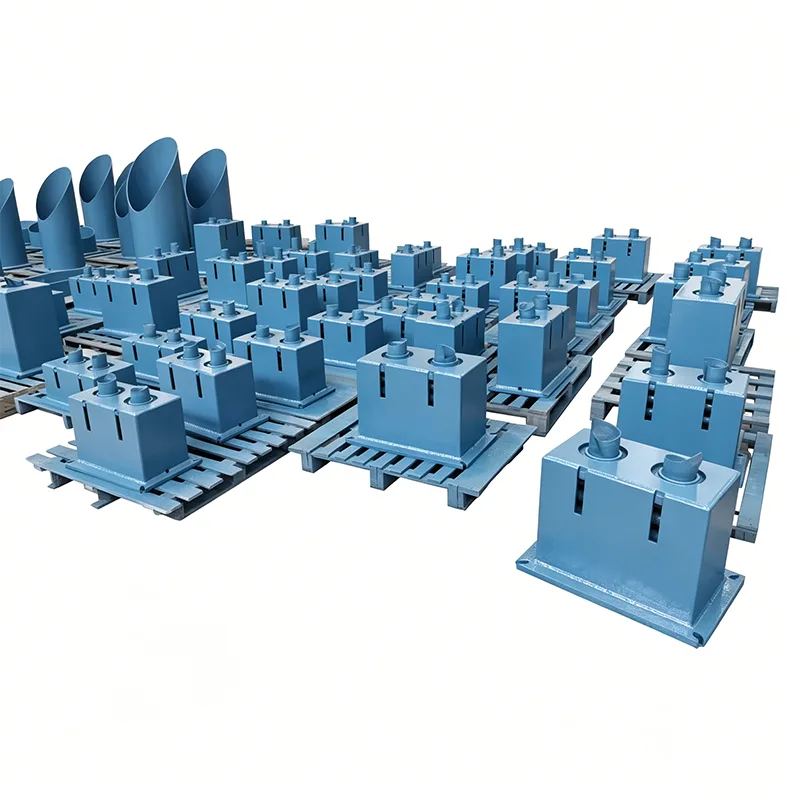

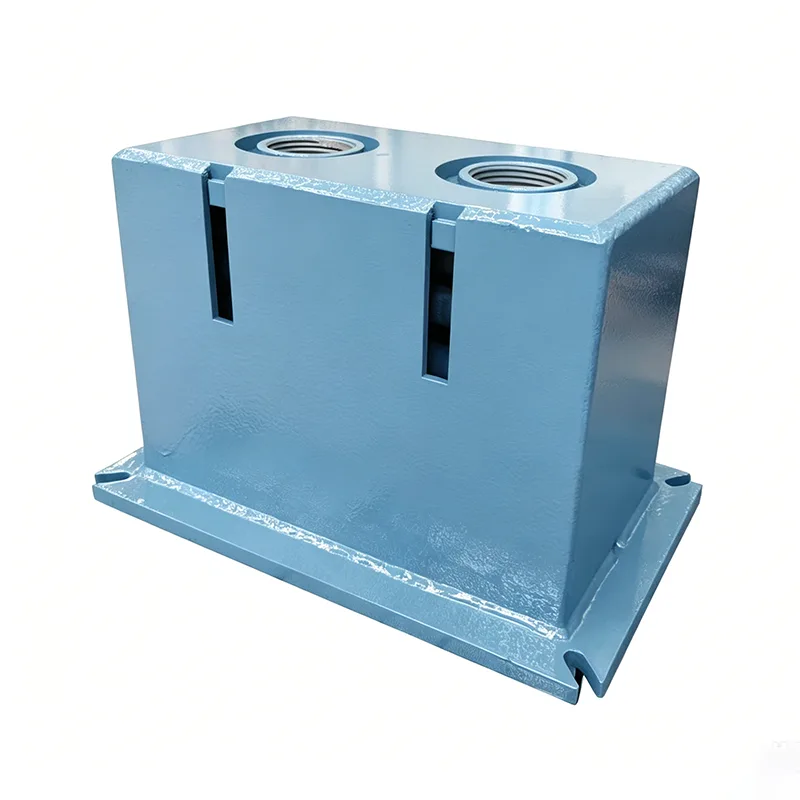

Ανοιξιάτικα στηρίγματα Big Ton

Η Yangzhou Tianshun Pipeline Technology Co., Ltd., η οποία ιδρύθηκε το 2012, διαθέτει εκτενή τεχνογνωσία στην Ε&Α και στην κατασκευή σε λύσεις υποστήριξης αγωγών βαρέως τύπου. Τα στηρίγματα ελατηρίων Big Ton είναι μια προσαρμοσμένη σειρά προϊόντων που αναπτύχθηκε για συνθήκες εξαιρετικά υψηλού φορτίου, σπάζοντας το όριο φορτίου των συμβατικών ελατηριωτών κρεμάστρων. Σχεδιασμένα αποκλειστικά για ακραία σενάρια με μεμονωμένα σημεία ανύψωσης άνω των 100 τόνων, έχουν αναπτυχθεί με επιτυχία σε πολλά βασικά ενεργειακά έργα σε εθνικό επίπεδο.

Καμπύλη φορτίου-μετατόπισης που λαμβάνεται από τη δοκιμή τύπου ενός σταθερού ελατηρίου στήριξης/ανάρτησης. Ο οριζόντιος άξονας αντιπροσωπεύει μετατόπιση ενώ ο κατακόρυφος άξονας αντιπροσωπεύει φορτίο. Η καμπύλη παραμένει περίπου οριζόντια σε όλη τη διαδρομή εργασίας, αποδεικνύοντας ότι η δύναμη στήριξης παραμένει ουσιαστικά σταθερή όταν οι σωληνώσεις εκτρέπονται λόγω θερμικής διαστολής και συστολής.

Αυτή η δοκιμή τύπου επαληθεύει τη σταθερότητα του φορτίου, τη σταθερότητα πλήρους διαδρομής και τη λειτουργική αξιοπιστία μονάδων σταθερού ελατηρίου. Όλες οι μονάδες παραγωγής υπόκεινται σε βαθμονόμηση φορτίου πριν από την αποστολή, με ελεγχόμενη απόκλιση φορτίου εντός ±6% σύμφωνα με τα ANSI/MSS-SP-58-2018 και NB/T47038-2013.

Αυτά τα προϊόντα ισχύουν για βιομηχανικά συστήματα σωληνώσεων με μεγάλη θερμική μετατόπιση, συμπεριλαμβανομένων των αγωγών κεντρικού ατμού και άλλων σωληνώσεων υψηλής θερμοκρασίας και υψηλής πίεσης.

Ποιες είναι οι συνθήκες εργασίας βαρέων καθηκόντων; Βιομηχανικά σημεία πόνου

Σε μεγάλης κλίμακας ενεργειακά και πετροχημικά έργα, οι αγωγοί με ακραία φορτία περιλαμβάνουν:

Σωληνώσεις με πάχος τοιχώματος εξαιρετικά μεγάλης διαμέτρου: DN1200+, πάχος τοιχώματος ≥50mm, βάρος ανά μέτρο πάνω από 5 τόνους

Μεγάλοι αγωγοί σύνδεσης εξοπλισμού: Είσοδος/έξοδος αντιδραστήρων, κλιβάνων θέρμανσης, ατμοστρόβιλοι, ενιαίο σημείο ανύψωσης φορτίο άνω των 100 τόνων

Δίκτυο ραφιών σωλήνων μεγάλου ανοίγματος: Άνοιγμα ≥30 μέτρα, με τεράστια συγκεντρωμένα φορτία

Ειδικοί αγωγοί κραμάτων: Αγωγοί κράματος διπλού χάλυβα, με βάση το νικέλιο, πολύ βαρύτεροι από τον ανθρακούχο χάλυβα λόγω της υψηλής πυκνότητας υλικού

Περιορισμοί συμβατικών προϊόντων:

Το μέγιστο φορτίο των τυπικών ελατηριωτών κρεμάστρων συνήθως δεν υπερβαίνει τους 40 τόνους

Οι συνηθισμένες κατασκευές παραμορφώνονται και χάνουν τη σταθερότητα πάνω από 80 τόνους

Η παράλληλη σύνδεση πολλών ομάδων αποτυγχάνει να εξασφαλίσει συγχρονισμό, προκαλώντας έκκεντρη φόρτωση

Πολύ λίγοι εγχώριοι κατασκευαστές μπορούν να παράγουν αξιόπιστα στηρίγματα 100 τόνων+

Τα υποστηρίγματα ελατηρίου Big Ton έχουν κατασκευαστεί ειδικά για να λύσουν αυτήν την πρόκληση σε ολόκληρη τη βιομηχανία.

Τεχνικές προδιαγραφές προϊόντος

Πίνακας προδιαγραφών Constant Spring Hanger	Παράδειγμα
Μοντέλο / Σειρά	PH, LH, CA, CS, TH
Χωρητικότητα φορτίου (Λειτουργία)	0,1 kN - 500 kN
Σύνολο ταξιδιού	50mm, 100mm, 200mm, 400mm
Πραγματικό ταξίδι	Έως 600 χλστ
Απόκλιση φορτίου (Ανοχή)	±5% (Τυπικό) / ±3% (Υψηλή τιμή)
Θέση Εγκατάστασης	Οριζόντια / Κάθετη
Φινίρισμα στέγασης	Γαλβανισμένο εν θερμώ / Εποξειδικό
Θερμοκρασία λειτουργίας.	-20°C έως +80°C (Περιβάλλον)
Υλικό ελατηρίου	60Si2Mn / 50CrVA
Εύρος προσαρμογής φορτίου	±10% (Προσαρμογή πεδίου)

Βασικές τεχνολογικές ανακαλύψεις

Σύγχρονη παράλληλη τεχνολογία πολλαπλών ελατηρίων

Κεντρικά συμμετρική διάταξη για ομοιόμορφη κατανομή δύναμης σε 4-8 ομάδες ελατηρίων

Μεμονωμένη δοκιμή/ταίριασμα ελατηρίου, απόκλιση ακαμψίας ≤2%

Ο πατενταρισμένος μηχανισμός εξισορρόπησης φορτίου εγγυάται 100% σύγχρονη συμπίεση

Εξαλείφει την έκκεντρη φόρτιση σε παράλληλα συστήματα πολλαπλών ελατηρίων

Δομικό σύστημα εξαιρετικά υψηλής αντοχής

Q460C χάλυβας υψηλής αντοχής, 80% υψηλότερη αντοχή διαρροής από τα τυπικά υλικά

Ενσωματωμένη δομή τύπου κιβωτίου, 3 φορές μεγαλύτερη ακαμψία κάμψης/στρεπτικής ακαμψίας από τα συμβατικά σχέδια

Η βελτιστοποίηση πεπερασμένων στοιχείων εξαλείφει τα σημεία συγκέντρωσης τάσεων

Δομική παραμόρφωση ≤0,5mm υπό πλήρες φορτίο

Τεχνολογία σύνδεσης βαρέως τύπου μεγάλης διαμέτρου

Άξονες καρφίτσας από κράμα χάλυβα 42CrMo (σβησμένοι και μετριασμένοι)

Μέγιστη διάμετρος πείρου 150 mm, χωρητικότητα φορτίου μονού άξονα άνω των 300 τόνων

Αυτολιπαινόμενοι δακτύλιοι από κράμα χαλκού, συντελεστής τριβής ≤0,08

Ελαχιστοποιεί τις επιπτώσεις της τριβής, βελτιώνει σημαντικά τη σταθερότητα του φορτίου

Διαδικασία παραγωγής υψηλής ακρίβειας

CNC φλόγα + σύνθετη κοπή πλάσματος για φέρουσες πλάκες

Διάτρηση CNC για τρύπες κλειδιού, ακρίβεια θέσης ±0,05mm

Η θεραπεία ανακούφισης από το στρες μετά τη συγκόλληση εξαλείφει την υπολειπόμενη καταπόνηση

Επεξεργασία ενός σφιγκτήρα σε μεγάλα κέντρα σκελετών CNC

Προστασία ασφαλείας πολλαπλών επιπέδων

Διπλή προστασία: μηχανικό όριο + υδραυλικό buffering

Ο συναγερμός υπερφόρτωσης ενεργοποιείται με ονομαστικό φορτίο 110%.

Περιττός σχεδιασμός: ασφαλής λειτουργία ακόμη και αν αποτύχει μία ομάδα ελατηρίων

Η δομή κατά της ανατροπής εξασφαλίζει σταθερότητα κάτω από πλευρικές δυνάμεις

Ειδικό Σύστημα Δοκιμών & Επαλήθευσης

Ειδικός ελεγκτής φορτίου 300 τόνων για 100% επικύρωση πλήρους φορτίου

Συνεχής λήψη δεδομένων πλήρους διαδρομής (10 μετρήσεις ανά δευτερόλεπτο)

Υπολογισμός σταθερότητας σε πραγματικό χρόνο - οι μονάδες που δεν πληρούν τις προϋποθέσεις δεν αποστέλλονται ποτέ

Η προσομοιωμένη δοκιμή κόπωσης επαληθεύει τη μακροπρόθεσμη αξιοπιστία

Πρωτόκολλο Factory Test & Validation

Εκτελείται ολοκληρωμένη εσωτερική δοκιμή σε κάθε προϊόν πριν από την αποστολή

Πριν από την αποστολή, κάθε προϊόν περνά από μια πλήρη διαδικασία εσωτερικών δοκιμών. Αυτή η διαδικασία περιλαμβάνει επιθεώρηση διαστάσεων και οπτική, PMI (Positive Material Identification), δοκιμή σκληρότητας, μη καταστροφική δοκιμή MT/PT όπου ισχύει, δοκιμή φορτίου ελατηρίου με καμπύλες φορτίου-μετατόπισης και μέτρηση πάχους επίστρωσης. Παρέχονται αναφορές εργοστασιακών δοκιμών (FTR) και αναφορές δοκιμών υλικού (MTR).

Διευκρίνιση σχετικά με τη Διαπίστευση Τρίτων

Οι εσωτερικές δοκιμές δεν είναι το ίδιο με τις δοκιμές τρίτων που είναι διαπιστευμένες από την ILAC. Εάν απαιτείται δοκιμή από τρίτους ή εργαστηριακές δοκιμές, μπορεί να παρέχεται ως ξεχωριστή προαιρετική υπηρεσία.

Προαιρετικές υπηρεσίες επιθεώρησης από τρίτους (αναφέρονται χωριστά)

1. Δοκιμή υλικού

Αυτή η υπηρεσία καλύπτει την ανάλυση χημικής σύνθεσης, τη δοκιμή εφελκυσμού, τη δοκιμή πρόσκρουσης χαμηλής θερμοκρασίας Charpy και τη δοκιμή σκληρότητας.

2. Συγκόλληση NDT

Οι διαθέσιμες μέθοδοι περιλαμβάνουν τη δοκιμή μαγνητικών σωματιδίων (MT), τη δοκιμή διεισδυτικού υγρού (PT), τη δοκιμή υπερήχων (UT) και την ακτινολογική δοκιμή (RT).

3. Δοκιμή απόδοσης φορτίου ελατηρίου

Περιλαμβάνονται καμπύλες φορτίου-μετατόπισης.

4. Επιθεώρηση αντιδιαβρωτικής προστασίας γαλβανισμού εν θερμώ / εποξειδικής επίστρωσης

5. Δοκιμές με μάρτυρες, εποπτεία εργοστασίου και επιθεώρηση πριν από την αποστολή (PSI)

Τα Διακριτικά μας Πλεονεκτήματα

Συγκριτική αξιολόγηση έναντι του διεθνούς συστήματος υποστήριξης σωλήνων LISEGA

Η ακρίβεια φόρτωσης προϊόντων, τα πρότυπα δοκιμών και τα συστήματα τεκμηρίωσης συγκρίνονται με το διεθνές σύστημα υποστήριξης σωλήνων LISEGA.

Περισσότερα από έναν τυπικό εγχώριο προμηθευτή

Σε αντίθεση με τους τυπικούς εγχώριους κατασκευαστές που παρέχουν μόνο το ίδιο το προϊόν, παρέχουμε μια καμπύλη φορτίου-μετατόπισης με κάθε μονάδα ελατηρίου. Βοηθάμε επίσης στη διευθέτηση δοκιμών SGS τρίτων και επιθεωρήσεων από μάρτυρες, και υποστηρίζουμε ελέγχους εγγράφων από μηχανικούς PE/CPE για έργα στο εξωτερικό.

Τυπικές περιπτώσεις εφαρμογής

Περίπτωση 1: Έργο διύλισης και χημικής ολοκλήρωσης 20 εκατομμυρίων τόνων/έτος

Προϊόν: Στήριγμα ελατηρίου σταθερής δύναμης Big Ton 150 τόνων

Εφαρμογή: Αγωγός εξόδου αντιδραστήρα υδρογόνωσης

Συνθήκες: Φορτίο 150 τόνων, μετατόπιση 250 mm, υψηλή θερμοκρασία 420 ℃

Αποτέλεσμα: 3 χρόνια σταθερής λειτουργίας, η σταθερότητα διατηρείται εντός ±2,5%

Περίπτωση 2: Υπερκρίσιμη μονάδα ισχύος 1000 MW

Προϊόν: Κρεμάστρα σταθερής δύναμης βαρέως τύπου 120 τόνων

Εφαρμογή: Κύριος αγωγός ατμού

Συνθήκες: Φορτίο 120 τόνων, εκτόπισμα 300 mm

Αποτέλεσμα: Εγκρίθηκε η αποδοχή του εργοστασίου ηλεκτροπαραγωγής στην πρώτη δοκιμή, μηδενικά λειτουργικά ζητήματα

Περίπτωση 3: Έργο τερματικού LNG

Προϊόν: Υποστήριξη βαρέως τύπου σε χαμηλή θερμοκρασία 80 τόνων

Εφαρμογή: Κύριος αγωγός κρύου κιβωτίου

Συνθήκες: -162℃ κρυογονικό περιβάλλον, φορτίο 80 τόνων

Αποτέλεσμα: Σωστή επιλογή υλικού χαμηλής θερμοκρασίας, χωρίς προβλήματα ευθραυστότητας

Προσαρμοσμένη Διαδικασία Εξυπηρέτησης Έργου

Τεχνική διαβούλευση πριν από το έργο

Αφοσιωμένος μηχανικός για τη συλλογή λεπτομερών παραμέτρων συνθηκών εργασίας

Προμελέτη με υπολογισμό αντιστοίχισης φορτίου-μετατόπισης

Επαλήθευση δομικής αντοχής/ακαμψίας πεπερασμένων στοιχείων

Τεχνική πρόταση + παράδοση προσφοράς

Επιβεβαίωση Σχεδιασμού

Λεπτομερή μηχανολογικά σχέδια (περίγραμμα, πίνακες φόρτωσης)

Διμερής επιβεβαίωση βασικών τεχνικών παραμέτρων

Ανάπτυξη Σχεδίου Επιθεώρησης & Δοκιμών (ITP).

Έναρξη παραγωγής μετά από υπογεγραμμένη έγκριση

Παρακολούθηση Προόδου Παραγωγής

Εβδομαδιαίες ενημερώσεις φωτογραφιών παραγωγής

Ευκαιρίες μαρτυρίας πελατών για βασικά ορόσημα

Υποστήριξη επιθεώρησης από τρίτους σε όλη τη διάρκεια

Απόκριση τεχνικής διευκρίνισης σε πραγματικό χρόνο

Εργοστασιακή αποδοχή

Διατίθεται επιτόπια μαρτυρία δοκιμής πλήρους φόρτου

Εμφάνιση δεδομένων δοκιμής σε πραγματικό χρόνο

Πλήρης παράδοση εγγράφων

Επαγγελματική συσκευασία & αποστολή

Υποστήριξη επιτόπου

Τεχνικό προσωπικό για καθοδήγηση εγκατάστασης

Θέση σε λειτουργία & υποβοήθηση βαθμονόμησης φορτίου

Επισκέψεις παρακολούθησης μετά την ανάθεση

Τεχνική υποστήριξη εφ' όρου ζωής

Το Big Ton Spring Supports αποτελεί το τεχνικό σημείο αναφοράς για την υποστήριξη αγωγών βαρέως τύπου. Πιέζουμε τα όρια του κλάδου, παρέχοντας αξιόπιστες λύσεις εξαιρετικά υψηλού φορτίου για τα κρίσιμα έργα μηχανικής σας μέσω αυστηρών δοκιμών και αποδεδειγμένης εμπειρίας έργων.
