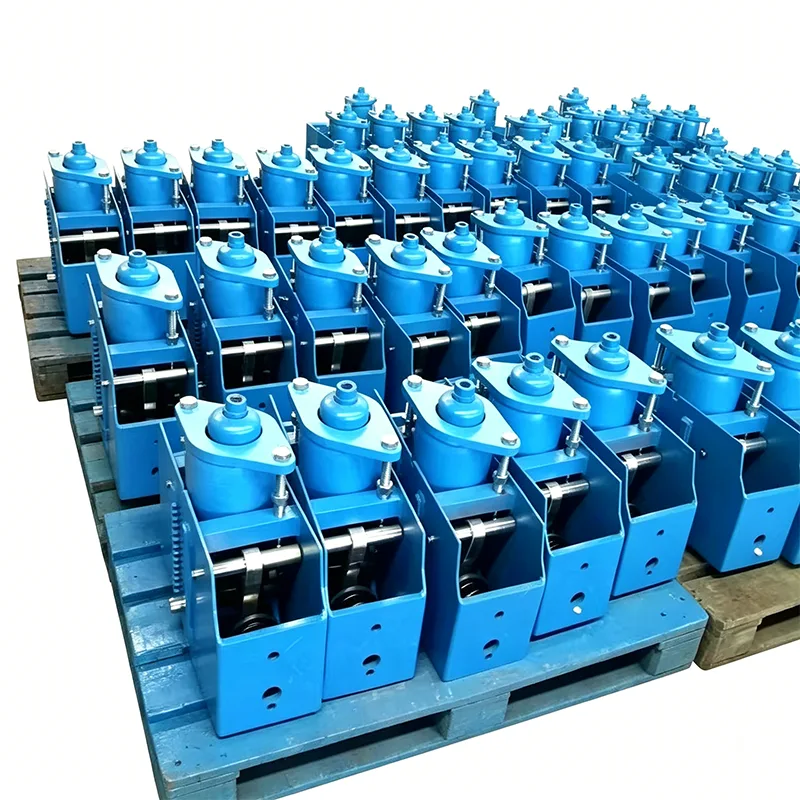

Μόνιμη σταθερή ανοιξιάτικη υποστήριξη

Η Yangzhou Tianshun Pipeline Technology Co., Ltd., που ιδρύθηκε το 2012, έχει επικεντρωθεί στην κατασκευή προϊόντων υποστήριξης αγωγών για 14 χρόνια, με προϊόντα που εξυπηρετούν περισσότερες από 40 χώρες σε όλο τον κόσμο. Το Standing Constant Spring Support είναι ένα προϊόν ειδικά σχεδιασμένο για συνθήκες εργασίας όπου δεν υπάρχει χώρος ανύψωσης πάνω από τον αγωγό και απαιτείται στήριξη από το κάτω μέρος. Τοποθετείται σε χαλύβδινες δοκούς, θεμέλια από σκυρόδεμα ή πλατφόρμες στήριξης μέσω της βάσης, παρέχοντας σταθερή ανοδική δύναμη στήριξης για αγωγούς και επιλύοντας τέλεια το πρόβλημα αντιστάθμισης μετατόπισης αγωγών σε σενάρια περιορισμένου χώρου.

Καμπύλη φορτίου-μετατόπισης που λαμβάνεται από τη δοκιμή τύπου ενός σταθερού ελατηρίου στήριξης/ανάρτησης. Ο οριζόντιος άξονας αντιπροσωπεύει μετατόπιση ενώ ο κατακόρυφος άξονας αντιπροσωπεύει φορτίο. Η καμπύλη παραμένει περίπου οριζόντια σε όλη τη διαδρομή εργασίας, αποδεικνύοντας ότι η δύναμη στήριξης παραμένει ουσιαστικά σταθερή όταν οι σωληνώσεις εκτρέπονται λόγω θερμικής διαστολής και συστολής.

Αυτή η δοκιμή τύπου επαληθεύει τη σταθερότητα του φορτίου, τη σταθερότητα πλήρους διαδρομής και τη λειτουργική αξιοπιστία μονάδων σταθερού ελατηρίου. Όλες οι μονάδες παραγωγής υπόκεινται σε βαθμονόμηση φορτίου πριν από την αποστολή, με ελεγχόμενη απόκλιση φορτίου εντός ±6% σύμφωνα με τα ANSI/MSS-SP-58-2018 και NB/T47038-2013.

Αυτά τα προϊόντα ισχύουν για βιομηχανικά συστήματα σωληνώσεων με μεγάλη θερμική μετατόπιση, συμπεριλαμβανομένων των αγωγών κεντρικού ατμού και άλλων σωληνώσεων υψηλής θερμοκρασίας και υψηλής πίεσης.

Γιατί να επιλέξετε Όρθιο Τύπο; Λύση για σενάρια περιορισμένου χώρου

Στην πρακτική μηχανική, πολλοί αγωγοί δεν μπορούν να υιοθετήσουν λύσεις ανάρτησης κορυφής και πρέπει να χρησιμοποιούν κάτω υποστήριξη:

▶  Σωλήνες κατώτατου στρώματος σε στοές σωλήνων: Δεν υπάρχουν διαθέσιμες δοκοί από χαλύβδινη κατασκευή για ανάρτηση πάνω από τους αγωγούς χαμηλότερου στρώματος

▶  Σωληνώσεις πάνω από εξοπλισμό: Σωληνώσεις τοποθετημένες απευθείας πάνω από τον εξοπλισμό, χωρίς σημεία ανύψωσης πάνω

▶  Σωληνώσεις σε τσιμεντένιες τάφρους: Σωληνώσεις σε αυλάκια σωλήνων με στενό άνω χώρο

▶  Σωληνώσεις μεγάλης διαμέτρου: Οι αγωγοί πάνω από DN800, οι υπερβολικά μακριές ράβδοι ανάρτησης είναι επιρρεπείς σε αστάθεια

▶  Σωλήνες ευαίσθητοι σε κραδασμούς: Σωληνώσεις εισόδου και εξόδου αντλίας, η βάση του πυθμένα έχει καλύτερη σταθερότητα από την ανάρτηση

▶  Έργα μετασκευής: Οι υπάρχουσες μεταλλικές κατασκευές δεν μπορούν να προσθέσουν νέα σημεία ανύψωσης, είναι διαθέσιμη μόνο υποστήριξη από τη θεμελίωση

Σε αυτά τα σενάρια, το Standing Constant Spring Support είναι η μόνη εφικτή λύση υποστήριξης σταθερής δύναμης.

Τεχνικές προδιαγραφές προϊόντος

Ολοκληρωμένη σύγκριση: Όρθιος τύπος έναντι Τύπου ανάρτησης

Δομή προϊόντος και βασικά χαρακτηριστικά

Το Standing Constant Spring Support υιοθετεί μια κατακόρυφη δομή κουτιού, που αποτελείται κυρίως από τα ακόλουθα μέρη:

Πλάκα βάσης: Φαρδιά κάτω πλάκα για διασπορά του φορτίου και εξασφάλιση σταθερότητας

Κουτί ελατηρίου: Ενσωματωμένος μηχανισμός ελατηρίου σταθερής δύναμης, κατακόρυφα διατεταγμένος

Πάνω πλάκα στήριξης: Συνδεδεμένο με στήριγμα σωλήνα αγωγού, το ύψος μπορεί να ρυθμιστεί με ακρίβεια

Ένδειξη μετατόπισης: Οπτικοποιείται στο πλάι για εύκολη παρατήρηση

Συσκευή κλειδώματος: Κλειδώνει το ελατήριο κατά τη μεταφορά και την εγκατάσταση

Βασικά Χαρακτηριστικά

Σχέδιο εξαιρετικά χαμηλού ύψους

Κάθετη διάταξη ελατηρίου, συνολικό ύψος 40% χαμηλότερο από τον τύπο ανάρτησης της ίδιας προδιαγραφής

Κατάλληλο για χώρους με περιορισμένο ύψος δαπέδου, όπως ορύξεις σωλήνων και χώρους εξοπλισμού

Συντομότερες προδιαγραφές προσαρμόσιμες για ειδικές συνθήκες εργασίας

Εξαιρετική σταθερότητα

Επιφάνεια βάσης 3 φορές μεγαλύτερη από τον τύπο ανάρτησης, χαμηλό κέντρο βάρους

Δεν είναι εύκολο να ανατραπεί κάτω από οριζόντια ώθηση του αγωγού

Κανένα πρόβλημα αιώρησης της ράβδου ανάρτησης υπό συνθήκες δόνησης

Βολική εγκατάσταση και συντήρηση

Επίγεια εγκατάσταση, δεν απαιτείται λειτουργία σε μεγάλο υψόμετρο

Τοποθετήστε απευθείας στο θεμέλιο, στερεώστε μετά την ισοπέδωση

Μπουλόνι ρύθμισης στο επάνω μέρος, που μπορεί να λειτουργήσει ενώ στέκεστε στο έδαφος

Δεν χρειάζεται να αποσυναρμολογήσετε σωλήνες για συντήρηση και αντικατάσταση, τραβήξτε απευθείας το συγκρότημα ελατηρίου

Ισχυρή προσαρμοστικότητα μετατόπισης

Ιδιαίτερα κατάλληλο για συνθήκες εργασίας με ανοδική θερμική μετατόπιση αγωγών

Επίσης προσαρμόσιμο σε μετατόπιση προς τα κάτω, απλώς εγκαταστήστε αντίστροφα

Η πλευρική μετατόπιση δεν επηρεάζει την απόδοση σταθερής δύναμης

Ανάλυση Τυπικού Σεναρίου Εφαρμογών

Οδηγός επιτόπιας εγκατάστασης και θέσης σε λειτουργία (Βασισμένο σε 14ετή εμπειρία μηχανικής)

Έλεγχος προεγκατάστασης

1. Ελέγξτε εάν το μοντέλο του προϊόντος είναι συμβατό με τα σχέδια σχεδιασμού

2. Ελέγξτε εάν η συσκευή ασφάλισης είναι άθικτη και εάν υπάρχει χαλαρότητα κατά τη μεταφορά

3. Ελέγξτε την επιπεδότητα της βάσης, απαιτείται διόρθωση εάν η παραμόρφωση υπερβαίνει τα 2 mm

Βήματα εγκατάστασης

1. Ισοπέδωση θεμελίωσης: Σφάλμα στάθμης επιφάνειας θεμελίωσης στήριξης ≤2mm/m

2. Τοποθέτηση και στερέωση: Τοποθετήστε το Standing Constant Spring Support στη θέση, συγκολλήστε ή στερεώστε με μπουλόνι τη βάση στο θεμέλιο

3.Σύνδεση αγωγού: Συνδέστε το στήριγμα σωλήνων σωληνώσεων με την επάνω πλάκα του βραχίονα, κρατήστε τη μετατόπιση ψυχρής κατάστασης

4. Ρύθμιση φορτίου: Ρυθμίστε το επάνω μπουλόνι σύμφωνα με τις απαιτήσεις σχεδιασμού, ευθυγραμμίστε την πλάκα ένδειξης με τη θέση ψυχρής κατάστασης

5. Ξεκλείδωμα: Αφαιρέστε τα μπουλόνια ασφάλισης μεταφοράς μετά την εγκατάσταση

6. Επιθεώρηση και επιβεβαίωση: Η ένδειξη επιβεβαίωσης μπορεί να κινείται ελεύθερα χωρίς εμπλοκή

Συνήθης αντιμετώπιση προβλημάτων

Ποιοτικός Έλεγχος και Επαλήθευση

Έλεγχος Πρώτων Υλών

Όλα τα υλικά χάλυβα από κανονικά χαλυβουργεία με πιστοποιητικά υλικού

Δοκιμή 100% σκληρότητας για χάλυβα ελατηρίου, ακατάλληλα υλικά που απορρίπτονται

Υλικά συγκόλλησης που στεγνώνουν σύμφωνα με τις προδιαγραφές, ταιριάζουν με την αντοχή του βασικού μετάλλου

Έλεγχος Παραγωγικής Διαδικασίας

CNC κοπή και τύφλωση, ακρίβεια διαστάσεων ±1mm

Η συγκόλληση υιοθετεί συγκόλληση θωρακισμένη με αέριο CO2, οι συγκολλητές κατέχουν πιστοποιητικά

Η θερμική επεξεργασία ελατηρίου υιοθετεί τον κλίβανο κενού, ομοιομορφία σκληρότητας ± HRC2

Τρεις δοκιμές πλήρους διαδρομής μετά την πλήρη συναρμολόγηση του μηχανήματος

Επιθεώρηση εργοστασίου

Κάθε Standing Constant Spring Support συμπληρώνει τα ακόλουθα πριν από την παράδοση:

Έλεγχος εμφάνισης και διαστάσεων

Δοκιμή φορτίου πλήρους διαδρομής, καταγράψτε 10 σημεία μέτρησης

Υπολογισμός σταθερότητας, εξασφαλίστε ≤±5%

Δοκιμή λειτουργίας συσκευής κλειδώματος

Βαθμονόμηση δείκτη μετατόπισης

Ανίχνευση πάχους αντιδιαβρωτικής επίστρωσης

Εξυπηρέτηση και Υποστήριξη

▶  Υποστήριξη επιλογής: Παρέχετε επαλήθευση χώρου εγκατάστασης για να επιβεβαιώσετε τη σκοπιμότητα λύσης μόνιμου τύπου

▶  Προσαρμοσμένη υπηρεσία: Προσαρμοσμένο ειδικό ύψος και ειδικό μέγεθος βάσης σύμφωνα με τον επιτόπιο χώρο

▶  Οδηγίες εγκατάστασης: Παρέχετε λεπτομερές εγχειρίδιο εγκατάστασης, επιτόπου καθοδήγηση διαθέσιμη για μεγάλα έργα

▶  Κύκλος παράδοσης: 7-10 ημέρες για συμβατικά μοντέλα, 15-20 ημέρες για προσαρμοσμένα προϊόντα

▶  Εγγύηση ποιότητας: 2 χρόνια εγγύηση προϊόντος, τεχνική υποστήριξη εφ' όρου ζωής

▶  Προμήθεια ανταλλακτικών: Συγκροτήματα ελατηρίου κοινού μοντέλου σε απόθεμα, παράδοση εντός 48 ωρών

Το Standing Constant Spring Support είναι μια αξιόπιστη λύση για υποστήριξη σωλήνων σταθερής δύναμης σε συνθήκες εργασίας περιορισμένου χώρου. Τα τελευταία 14 χρόνια, λύσαμε το πρόβλημα ότι οι λύσεις αναστολής δεν μπορούν να εφαρμοστούν για εκατοντάδες έργα σε όλο τον κόσμο και τα προϊόντα μας λειτουργούν σταθερά και αναγνωρίζονται ομόφωνα από τους πελάτες.
