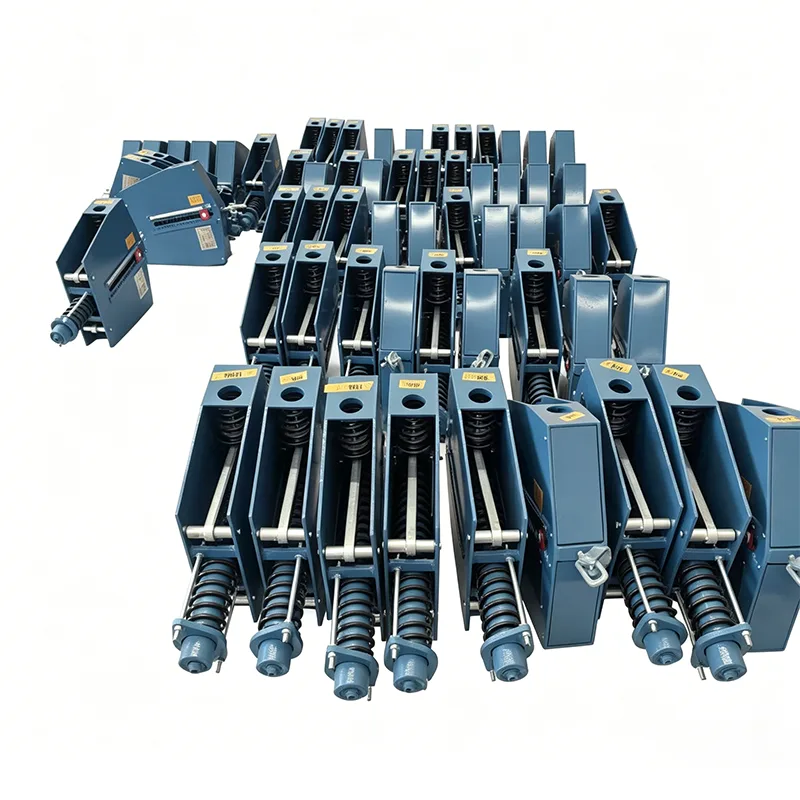

Κρεμαστή σταθερή ανοιξιάτικη υποστήριξη

Σε πολλές βιομηχανικές εγκαταστάσεις, εξοπλισμός, περάσματα, ομάδες βαλβίδων ή άλλα εμπόδια υπάρχουν κάτω από τους αγωγούς, καθιστώντας αδύνατη την εγκατάσταση στηριγμάτων στο δάπεδο. Εν τω μεταξύ, ορισμένοι αγωγοί μεγάλης διαμέτρου αντιμετωπίζουν θερμικές μετατοπίσεις που υπερβαίνουν τα 100 mm και οι διακυμάνσεις του φορτίου των συνηθισμένων μεταβλητών στηρίξεων ελατηρίου θα προκαλέσουν την υπέρβαση της τάσης του αγωγού να υπερβεί τα επιτρεπόμενα όρια.

Καμπύλη φορτίου-μετατόπισης που λαμβάνεται από τη δοκιμή τύπου ενός σταθερού ελατηρίου στήριξης/ανάρτησης. Ο οριζόντιος άξονας αντιπροσωπεύει μετατόπιση ενώ ο κατακόρυφος άξονας αντιπροσωπεύει φορτίο. Η καμπύλη παραμένει περίπου οριζόντια σε όλη τη διαδρομή εργασίας, αποδεικνύοντας ότι η δύναμη στήριξης παραμένει ουσιαστικά σταθερή όταν οι σωληνώσεις εκτρέπονται λόγω θερμικής διαστολής και συστολής.

Αυτή η δοκιμή τύπου επαληθεύει τη σταθερότητα του φορτίου, τη σταθερότητα πλήρους διαδρομής και τη λειτουργική αξιοπιστία μονάδων σταθερού ελατηρίου. Όλες οι μονάδες παραγωγής υπόκεινται σε βαθμονόμηση φορτίου πριν από την αποστολή, με ελεγχόμενη απόκλιση φορτίου εντός ±6% σύμφωνα με τα ANSI/MSS-SP-58-2018 και NB/T47038-2013.

Αυτά τα προϊόντα ισχύουν για βιομηχανικά συστήματα σωληνώσεων με μεγάλη θερμική μετατόπιση, συμπεριλαμβανομένων των αγωγών κεντρικού ατμού και άλλων σωληνώσεων υψηλής θερμοκρασίας και υψηλής πίεσης.

Το Hanging Constant Spring Support λύνει τέλεια αυτήν την πρόκληση του κλάδου. Τοποθετείται με ανάρτηση από εναέριες κατασκευές από χάλυβα, χωρίς να καταλαμβάνει χώρο κάτω από τους αγωγούς, ενώ παρέχει σταθερή δύναμη στήριξης με ρυθμό διακύμανσης ≤5% σε όλη τη διαδρομή.

Τεχνικές προδιαγραφές προϊόντος

Πίνακας προδιαγραφών Constant Spring Hanger	Παράδειγμα
Μοντέλο / Σειρά	PH, LH, CA, CS, TH
Χωρητικότητα φορτίου (Λειτουργία)	0,1 kN - 500 kN
Σύνολο ταξιδιού	50mm, 100mm, 200mm, 400mm
Πραγματικό ταξίδι	Έως 600 χλστ
Απόκλιση φορτίου (Ανοχή)	±5% (Τυπικό) / ±3% (Υψηλή τιμή)
Θέση Εγκατάστασης	Οριζόντια / Κάθετη
Φινίρισμα στέγασης	Γαλβανισμένο εν θερμώ / Εποξειδικό
Θερμοκρασία λειτουργίας.	-20°C έως +80°C (Περιβάλλον)
Υλικό ελατηρίου	60Si2Mn / 50CrVA
Εύρος προσαρμογής φορτίου	±10% (Προσαρμογή πεδίου)

Σύγκριση μεταξύ μεθόδων εγκατάστασης κρεμαστών και μεθόδων τοποθέτησης στο δάπεδο

Οι δύο μέθοδοι εγκατάστασης έχουν τα αντίστοιχα ισχύοντα σενάρια για διαφορετικές συνθήκες τοποθεσίας, και τα Hanging Constant Spring Supports προσφέρουν αναντικατάστατα πλεονεκτήματα σε περιβάλλοντα περιορισμένου χώρου:

Διάσταση σύγκρισης	Κρεμαστή σταθερή ανοιξιάτικη υποστήριξη	Σταθερή υποστήριξη ελατηρίου επιδαπέδιας
Θέση εγκατάστασης	Κάτω από εναέριες μεταλλικές κατασκευές / δοκούς από σκυρόδεμα	Πάνω από το έδαφος / πλατφόρμες εξοπλισμού
Κατοχή χώρου κάτω από τον αγωγό	Κανένας	Πλήρης απασχόληση
Δυσκολία εγκατάστασης	Μεσαίο (απαιτεί λειτουργία σε μεγάλο υψόμετρο)	Χαμηλός
Διαδρομή μεταφοράς φορτίου	Αγωγός → Υποστήριξη → Υπερυψωμένη κατασκευή	Αγωγός → Υποστήριξη → Θεμέλιο εδάφους
Ισχύοντα σενάρια	Αγωγοί με εμπόδια από κάτω, υπερυψωμένοι αγωγοί	Αγωγοί με επαρκή χώρο από κάτω
Μέγιστη χωρητικότητα φορτίου	1200kN	2000kN
Μέγιστη Μετατόπιση	400 χλστ	600 χλστ

Κατασκευαστική Σχεδίαση Βελτιστοποιημένη Αποκλειστικά για Συνθήκες Ανάρτησης

Με βάση τον γενικό σχεδιασμό σταθερής στήριξης ελατηρίου, τα Hanging Constant Spring Supports έχουν υποστεί στοχευμένες βελτιστοποιήσεις για τα χαρακτηριστικά καταπόνησης της εγκατάστασης ανάρτησης:

▶  Σφυρήλατες ενσωματωμένες ωτίδες ανύψωσης: Οι κορυφαίες ωτίδες ανύψωσης υιοθετούν την τεχνολογία μονολιθικής σφυρηλάτησης χωρίς ελαττώματα συγκόλλησης, επιτυγχάνοντας συντελεστή ασφαλείας 2,5 φορές.

▶  Συσκευή περιορισμού κατά της ταλάντωσης: Εξοπλισμένη με εγκάρσιες περιοριστικές δομές για την αποφυγή υπερβολικής ταλάντευσης του αγωγού κατά τη λειτουργία.

▶  Ρυθμιζόμενη διάταξη ράβδου κρεμάστρας: Τυπικές ρυθμιζόμενες ράβδοι κρεμάστρας 1–3 μέτρων για προσαρμογή σε διαφορετικά ύψη εγκατάστασης.

▶  Σχεδιασμός προστασίας από πτώση: Εγκαθίστανται διπλοί μηχανισμοί ασφαλείας σε όλα τα σημεία σύνδεσης για την αποφυγή πτώσεων σε μεγάλο υψόμετρο.

▶  Οπτικός δείκτης μετατόπισης: Πλάκες μεγάλης κλίμακας είναι τοποθετημένες στο πλάι για εύκολη παρατήρηση της κατάστασης λειτουργίας από το προσωπικό εδάφους.

Πλήρης σειρά τυπικό διάγραμμα προδιαγραφών

Πέντε τυπικές σειρές στηριγμάτων Hanging Constant Spring είναι διαθέσιμες για την κάλυψη των περισσότερων απαιτήσεων βιομηχανικών εφαρμογών:

Σειρά Μοντέλων	Ονομαστικό εύρος φορτίου (kN)	Ονομαστική περιοχή μετατόπισης (mm)	Εύρος θερμοκρασίας λειτουργίας (℃)	Τυπικό μήκος ράβδου κρεμάστρας (m)	Μέγιστο μοναδιαίο βάρος (kg)
HCS-50	1–50	50, 100	-40 ~ +450	1.5	120
HCS-100	50–100	100, 150	-40 ~ +450	2.0	250
HCS-200	100–200	150, 200	-40 ~ +550	2.0	480
HCS-500	200–500	200, 300	-40 ~ +550	2.5	1200
HCS-1200	500–1200	300, 400	-196 ~ +550	3.0	3500

Όλα τα προϊόντα συμμορφώνονται με τα πρότυπα GB/T 17116.2, ANSI/ASME B31.1 και API RP 551.

Μετρημένη απόδοση έναντι βιομηχανικών προτύπων

Οι βασικοί δείκτες απόδοσης των Hanging Constant Spring Supports υπερβαίνουν όλοι τις απαιτήσεις των εθνικών προτύπων. Όλα τα δεδομένα προέρχονται από 100% πλήρη αρχεία επιθεώρησης του διαπιστευμένου από το CNAS εργαστήριό μας:

Δείκτης απόδοσης	Εθνικό πρότυπο απαίτηση	Μετρημένη τιμή Tianshun
Ρυθμός διακύμανσης φορτίου	≤5%	≤4%
Αντοχή εφελκυσμού ωτίου ανύψωσης	1,5 φορές ονομαστικό φορτίο	2,5 φορές ονομαστικό φορτίο
Μη καταστροφική δοκιμή συγκόλλησης	20% δειγματοληψία	100% πλήρης επιθεώρηση
Κόπωση Ζωή	≥100.000 κύκλοι	≥150.000 κύκλοι
Ακρίβεια ρύθμισης ράβδου κρεμάστρας	±10 mm	±5 mm

Σύστημα ποιοτικού ελέγχου με δυνατότητα παρακολούθησης πλήρους κύκλου ζωής

Για να διασφαλίσουμε την απόλυτη ασφάλεια των προϊόντων που είναι εγκατεστημένα σε μεγάλα υψόμετρα, εκχωρούμε έναν μοναδικό κωδικό αναγνώρισης προϊόντος σε κάθε Υποστήριξη Hanging Constant Spring, επιτρέποντας πλήρη ιχνηλασιμότητα του κύκλου ζωής:

▶  Ιχνηλασιμότητα πρώτων υλών: Κάθε παρτίδα χάλυβα συνοδεύεται από το αρχικό πιστοποιητικό δοκιμής μύλου (MTC) και τα αποτελέσματα της φασματικής ανάλυσης δεσμεύονται στον κωδικό αναγνώρισης.

▶  Αρχεία διαδικασίας παραγωγής: Οι χειριστές και οι χρονικές σημάνσεις για όλες τις κρίσιμες διεργασίες (συγκόλληση, θερμική επεξεργασία, συναρμολόγηση) είναι πλήρως τεκμηριωμένες.

▶  Αρχειοθέτηση αναφορών επιθεώρησης: Όλες οι αναφορές επιθεώρησης μετατρέπονται σε ηλεκτρονικά αρχεία και μπορούν να αναζητηθούν ηλεκτρονικά μέσω του κωδικού αναγνώρισης.

▶  Σήμανση εργοστασίου: Ο μοναδικός κωδικός αναγνώρισης, η ημερομηνία παραγωγής και ο αριθμός επιθεωρητή είναι χαραγμένα στην πινακίδα του προϊόντος.

▶  Παρακολούθηση μετά την πώληση: Οι πληροφορίες εγκατάστασης και λειτουργίας του προϊόντος εισάγονται συγχρονισμένα στο σύστημα, παρέχοντας τεχνική υποστήριξη δια βίου.

Τυπικά σενάρια εφαρμογής & αρχείο παρακολούθησης

Τα Hanging Constant Spring Supports έχουν εφαρμοστεί με επιτυχία σε περισσότερα από 320 βιομηχανικά έργα παγκοσμίως, με αθροιστικές παραδόσεις που ξεπερνούν τις 180.000 μονάδες. Τα τυπικά σενάρια περιλαμβάνουν:

▶  Τμήματα μεγάλου υψομέτρου αγωγών κύριας ατμού και αναθέρμανσης ατμού σε σταθμούς ηλεκτροπαραγωγής

▶  Υπερυψωμένοι αγωγοί διεργασίας σε περιοχές εργοστασίων διυλιστηρίων πετρελαίου

▶  Σωληνώσεις κορυφής δεξαμενής σε τερματικούς σταθμούς λήψης LNG

▶   Αναρτημένα τμήματα αγωγών θερμού αέρα υψικαμίνων σε χαλυβουργεία

▶  Σωλήνες ατμού με διασταυρώσεις και διασταυρώσεις δρόμου σε πόλεις

▶  Αγωγοί μεγάλης διαμέτρου σε συμβατικά νησιά πυρηνικών σταθμών

Μπορούμε να παρέχουμε αντίγραφα προηγούμενων συμβολαίων έργων, αναφορές αποδοχής ιδιοκτήτη και φωτογραφίες επιτόπου λειτουργίας ως απόδειξη των δυνατοτήτων μας.

Αποκλειστικές Εγκαταστάσεις & Τεχνικές Υπηρεσίες

Εκτελείται ολοκληρωμένη εσωτερική δοκιμή σε κάθε προϊόν πριν από την αποστολή

Πριν από την αποστολή, κάθε προϊόν περνά από μια πλήρη διαδικασία εσωτερικών δοκιμών. Αυτή η διαδικασία περιλαμβάνει επιθεώρηση διαστάσεων και οπτική, PMI (Positive Material Identification), δοκιμή σκληρότητας, μη καταστροφική δοκιμή MT/PT όπου ισχύει, δοκιμή φορτίου ελατηρίου με καμπύλες φορτίου-μετατόπισης και μέτρηση πάχους επίστρωσης. Παρέχονται αναφορές εργοστασιακών δοκιμών (FTR) και αναφορές δοκιμών υλικού (MTR).

Διευκρίνιση σχετικά με τη Διαπίστευση Τρίτων

Οι εσωτερικές δοκιμές δεν είναι το ίδιο με τις δοκιμές τρίτων που είναι διαπιστευμένες από την ILAC. Εάν απαιτείται δοκιμή από τρίτους ή εργαστηριακές δοκιμές, μπορεί να παρέχεται ως ξεχωριστή προαιρετική υπηρεσία.

Προαιρετικές υπηρεσίες επιθεώρησης από τρίτους (αναφέρονται χωριστά)

1. Δοκιμή υλικού

Αυτή η υπηρεσία καλύπτει την ανάλυση χημικής σύνθεσης, τη δοκιμή εφελκυσμού, τη δοκιμή πρόσκρουσης χαμηλής θερμοκρασίας Charpy και τη δοκιμή σκληρότητας.

2. Συγκόλληση NDT

Οι διαθέσιμες μέθοδοι περιλαμβάνουν τη δοκιμή μαγνητικών σωματιδίων (MT), τη δοκιμή διεισδυτικού υγρού (PT), τη δοκιμή υπερήχων (UT) και την ακτινολογική δοκιμή (RT).

3. Δοκιμή απόδοσης φορτίου ελατηρίου

Περιλαμβάνονται καμπύλες φορτίου-μετατόπισης.

4. Επιθεώρηση αντιδιαβρωτικής προστασίας γαλβανισμού εν θερμώ / εποξειδικής επίστρωσης

5. Δοκιμές με μάρτυρες, εποπτεία εργοστασίου και επιθεώρηση πριν από την αποστολή (PSI)

Τα Διακριτικά μας Πλεονεκτήματα

Συγκριτική αξιολόγηση έναντι του διεθνούς συστήματος υποστήριξης σωλήνων LISEGA

Η ακρίβεια φόρτωσης προϊόντων, τα πρότυπα δοκιμών και τα συστήματα τεκμηρίωσης συγκρίνονται με το διεθνές σύστημα υποστήριξης σωλήνων LISEGA.

Περισσότερα από έναν τυπικό εγχώριο προμηθευτή

Σε αντίθεση με τους τυπικούς εγχώριους κατασκευαστές που παρέχουν μόνο το ίδιο το προϊόν, παρέχουμε μια καμπύλη φορτίου-μετατόπισης με κάθε μονάδα ελατηρίου. Βοηθάμε επίσης στη διευθέτηση δοκιμών SGS τρίτων και επιθεωρήσεων από μάρτυρες, και υποστηρίζουμε ελέγχους εγγράφων από μηχανικούς PE/CPE για έργα στο εξωτερικό.

Συχνές Ερωτήσεις (FAQ)

Ε: Τι γίνεται εάν το ύψος εγκατάστασης είναι ανεπαρκές;

Α: Μπορούμε να προσαρμόσουμε τις εκδόσεις κοντών ράβδων κρεμάστρας σύμφωνα με το πραγματικό ύψος της τοποθεσίας ή να παρέχουμε κορυφαίες ενσωματωμένες λύσεις εγκατάστασης για να μεγιστοποιήσουμε την εξοικονόμηση χώρου εγκατάστασης.

Ε: Πώς να ρυθμίσετε το φορτίο στήριξης από το έδαφος;

Α: Όλα τα μοντέλα είναι εξοπλισμένα με ρυθμιζόμενες στο έδαφος συσκευές. Η λεπτομέρεια φορτίου μπορεί να ολοκληρωθεί από το έδαφος χρησιμοποιώντας ένα αποκλειστικό εκτεταμένο κλειδί, εξαλείφοντας την ανάγκη για λειτουργίες σε μεγάλο υψόμετρο.

Ε: Πώς προστατεύονται τα προϊόντα κατά τη μεταφορά;

Α: Χρησιμοποιούμε προσαρμοσμένα ξύλινα κιβώτια με εσωτερικά προστατευτικά υλικά και συσκευές στερέωσης για να αποτρέψουμε την παραμόρφωση του μηχανισμού της μπιέλας κατά τη μεταφορά. Περιλαμβάνεται επίσης μια συσκευή κλειδώματος μεταφοράς για να διασφαλιστεί ότι τα προϊόντα φτάνουν στο χώρο σε άριστη κατάσταση.
