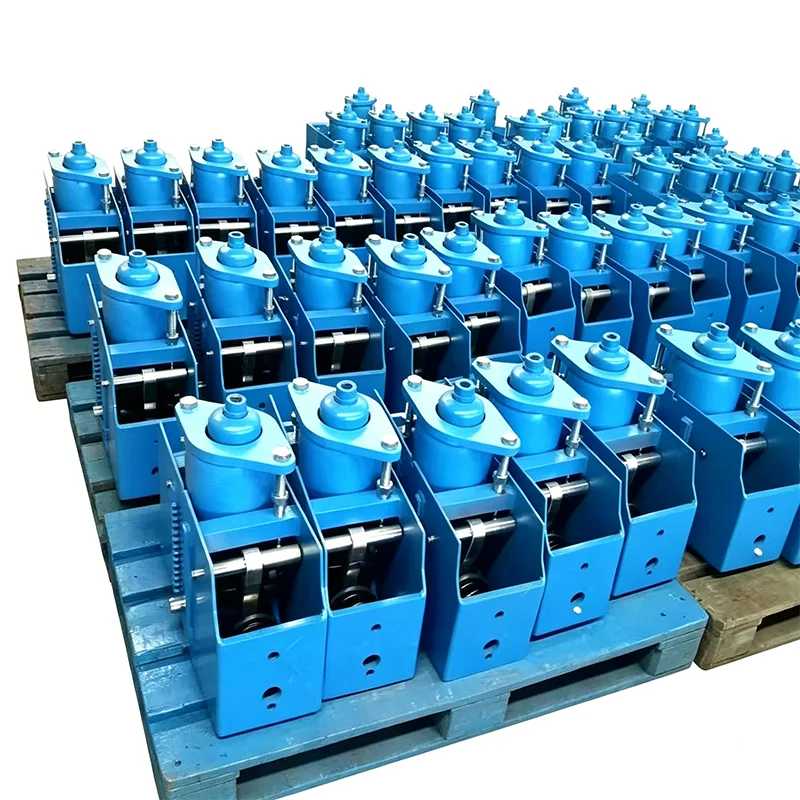

Οριζόντια σταθερή υποστήριξη ελατηρίου

Σε πολλές βιομηχανικές εγκαταστάσεις, ο περιορισμένος χώρος πάνω από τους αγωγούς καθιστά αδύνατη την εγκατάσταση κάθετων σταθερών στηρίξεων ελατηρίου. Εν τω μεταξύ, ορισμένοι αγωγοί απαιτούν υποστήριξη από το πλάι ή από κάτω, και οι παραδοσιακές μέθοδοι στήριξης αγωνίζονται να καλύψουν τις απαιτήσεις σταθερής δύναμης κάτω από μεγάλες μετατοπίσεις. Το Horizontal Constant Spring Support είναι ένα αποκλειστικό προϊόν που έχει σχεδιαστεί ειδικά για την επίλυση αυτών των προβλημάτων. Τοποθετείται οριζόντια κάτω ή δίπλα στους αγωγούς, παρέχοντας σταθερή δύναμη στήριξης σε όλη τη διαδρομή εργασίας με ρυθμό μεταβολής φορτίου ελεγχόμενο εντός 5%.

Καμπύλη φορτίου-μετατόπισης που λαμβάνεται από τη δοκιμή τύπου ενός σταθερού ελατηρίου στήριξης/ανάρτησης. Ο οριζόντιος άξονας αντιπροσωπεύει μετατόπιση ενώ ο κατακόρυφος άξονας αντιπροσωπεύει φορτίο. Η καμπύλη παραμένει περίπου οριζόντια σε όλη τη διαδρομή εργασίας, αποδεικνύοντας ότι η δύναμη στήριξης παραμένει ουσιαστικά σταθερή όταν οι σωληνώσεις εκτρέπονται λόγω θερμικής διαστολής και συστολής.

Αυτή η δοκιμή τύπου επαληθεύει τη σταθερότητα του φορτίου, τη σταθερότητα πλήρους διαδρομής και τη λειτουργική αξιοπιστία μονάδων σταθερού ελατηρίου. Όλες οι μονάδες παραγωγής υπόκεινται σε βαθμονόμηση φορτίου πριν από την αποστολή, με ελεγχόμενη απόκλιση φορτίου εντός ±6% σύμφωνα με τα ANSI/MSS-SP-58-2018 και NB/T47038-2013.

Αυτά τα προϊόντα ισχύουν για βιομηχανικά συστήματα σωληνώσεων με μεγάλη θερμική μετατόπιση, συμπεριλαμβανομένων των αγωγών κεντρικού ατμού και άλλων σωληνώσεων υψηλής θερμοκρασίας και υψηλής πίεσης.

Αρχή εργασίας και δομικά χαρακτηριστικά

Η οριζόντια σταθερή στήριξη ελατηρίου λειτουργεί με βάση την αρχή της ισορροπίας ροπής. Όταν ο αγωγός υφίσταται κατακόρυφη μετατόπιση, η ελαστική δύναμη του ελατηρίου μετατρέπεται σε σταθερή δύναμη εξόδου μέσω ενός μηχανισμού σύνδεσης ακριβείας και έκκεντρου. Σε αντίθεση με τα κάθετα στηρίγματα, το συγκρότημα ελατηρίου του είναι διατεταγμένο οριζόντια, με αποτέλεσμα χαμηλότερο κέντρο βάρους και πιο σταθερή λειτουργία, καθιστώντας το ιδιαίτερα κατάλληλο για συστήματα σωληνώσεων μεγάλου φορτίου και μεγάλης μετατόπισης.

Το τυπικό Horizontal Constant Spring Support υιοθετεί μια ενσωματωμένη συγκολλημένη δομή πλαισίου, με κύρια εξαρτήματα που περιλαμβάνουν:

▶  Οριζόντια διατεταγμένη κυλινδρική ελικοειδής διάταξη ελατηρίου

▶  Σύστημα σύνδεσης ισορροπίας ροπής υψηλής ακρίβειας

▶  Μηχανισμός ρύθμισης φορτίου τοποθετημένος στο πλάι

▶  Συσκευή ορίου διπλής διαδρομής

▶  Οπτική ένδειξη μετατόπισης

▶  Βάση στήριξης στο κάτω μέρος

Τεχνικές προδιαγραφές προϊόντος

Σύγκριση με κάθετα σταθερά ελατήρια στηρίγματα

Παράμετροι προδιαγραφών πλήρους σειράς

Παρέχουμε 6 τυπικές σειρές οριζόντιων σταθερών ελατηρίων, καλύπτοντας τη συντριπτική πλειονότητα των απαιτήσεων βιομηχανικών εφαρμογών:

Όλα τα προϊόντα συμμορφώνονται με τα πρότυπα GB/T 17116.2-2018, ANSI/ASME B31.1 και DIN 2545.

Βασικά πλεονεκτήματα απόδοσης

▶  Υπερβολικά υψηλή χωρητικότητα φορτίου: Παρέχει μέγιστη δύναμη στήριξης 1000 kN για να καλύψει τις απαιτήσεις μεγάλων αγωγών και εξοπλισμού

▶  Υψηλή λειτουργική ευστάθεια: Οριζόντια διάταξη με χαμηλό κέντρο βάρους παρέχει εξαιρετική σεισμική απόδοση, ικανή να αντέξει σεισμούς μεγέθους 8 Ρίχτερ

▶  Ασφαλής και βολική συντήρηση: Η πλευρική ρύθμιση και η επιθεώρηση εξαλείφουν την ανάγκη για εργασίες αναρρίχησης, μειώνοντας τους κινδύνους για την ασφάλεια

▶  Ισχυρή προσαρμοστικότητα εγκατάστασης: Μπορεί να εγκατασταθεί σε δοκούς από σκυρόδεμα, μεταλλικές κατασκευές ή θεμέλια εξοπλισμού

▶  Ευρύ εύρος προσαρμογής φορτίου: Επιτρέπει την επιτόπια προσαρμογή εντός ±15% του ονομαστικού φορτίου

▶  Πλήρως σφραγισμένος σχεδιασμός: Αποτρέπει αποτελεσματικά τη σκόνη, το νερό της βροχής και τα διαβρωτικά μέσα από την είσοδο στους εσωτερικούς μηχανισμούς

Τυπικά πεδία εφαρμογής

Τα οριζόντια σταθερά ελατήρια χρησιμοποιούνται ευρέως στα ακόλουθα βιομηχανικά σενάρια:

▶  Κύριοι αγωγοί ατμού και αναθέρμανσης ατμού σε μεγάλους θερμοηλεκτρικούς σταθμούς

▶  Σωληνώσεις μονάδας υδροπυρόλυσης και καταλυτικής πυρόλυσης υγρών σε διυλιστήρια πετρελαίου

▶  Σωλήνες εισόδου και εξόδου δεξαμενής αποθήκευσης σε μεγάλους τερματικούς σταθμούς LNG

▶  Αγωγοί θερμού αέρα υψικαμίνων και αγωγοί αερίου μετατροπέα σε χαλυβουργεία

▶  Συμβατικά νησιωτικά συστήματα αγωγών ατμού σε πυρηνικούς σταθμούς

▶  Σωλήνες ζεστού νερού υψηλής θερμοκρασίας μεγάλης διαμέτρου για αστική κεντρική θέρμανση

Κατασκευή και Διασφάλιση Ποιότητας

Με 14 χρόνια εμπειρίας στην κατασκευή σταθερών στηρίξεων ελατηρίου, η Yangzhou Tianshun Pipeline έχει εφαρμόσει με επιτυχία τις Οριζόντιες Σταθερές Στήριξεις Ελατηρίου σε περισσότερα από 350 βιομηχανικά έργα παγκοσμίως. Όλα τα προϊόντα υποβάλλονται σε αυστηρές διαδικασίες ποιοτικού ελέγχου:

▶  Έλεγχος πρώτων υλών: Όλος ο χάλυβας ελατηρίου προέρχεται από την Baosteel και την Angang, με κάθε παρτίδα να υποβάλλεται σε φασματική ανάλυση και δοκιμή μηχανικών ιδιοτήτων

▶  Μηχανική Ακριβείας: Τα βασικά εξαρτήματα κατασκευάζονται με χρήση κέντρων κατεργασίας CNC, επιτυγχάνοντας ακρίβεια διαστάσεων βαθμού IT7

▶  Δοκιμή ελατηρίου: Κάθε ελατήριο υποβάλλεται σε 3 πλήρεις δοκιμές συμπίεσης και 100.000 κύκλους κόπωσης

▶  Πλήρης θέση σε λειτουργία μηχανής: Κάθε μονάδα υποβάλλεται σε δοκιμή απόδοσης σταθερής δύναμης πλήρους διαδρομής πριν από την αποστολή για να διασφαλιστεί ο ρυθμός μεταβολής φορτίου ≤5%

▶  Επιθεώρηση από τρίτους: Μπορούν να παρέχονται εκθέσεις επιθεώρησης από διεθνώς έγκυρα ιδρύματα όπως SGS, BV και TUV

Το σύστημα διαχείρισης ποιότητας μας είναι πιστοποιημένο κατά ISO 9001:2015 και τα προϊόντα μας έχουν λάβει πιστοποιήσεις CE και API.

Αποκλειστική Υποστήριξη Υπηρεσιών

▶  Δωρεάν επιτόπια έρευνα και ανάλυση πίεσης αγωγών

▶  Προσαρμοσμένη σχεδίαση για ειδικούς χώρους εγκατάστασης

▶  Επαγγελματίες μηχανικοί παρέχουν καθοδήγηση και θέση σε λειτουργία επιτόπου εγκατάστασης

▶ Περίοδος εγγύησης 12 μηνών με δωρεάν επισκευή ή αντικατάσταση κατά τη διάρκεια της περιόδου εγγύησης

▶  Δια βίου τεχνική υποστήριξη και προμήθεια ανταλλακτικών

Για πιο λεπτομερείς πληροφορίες σχετικά με την υποστήριξη οριζόντιας σταθερής ελατηρίου ή την τεχνική επιλογή για το έργο σας, επικοινωνήστε με την ομάδα πωλήσεών μας.

Συχνές Ερωτήσεις (FAQ)

Ε: Μπορούν να τοποθετηθούν οριζόντια σταθερά στηρίγματα ελατηρίων σε μεταλλικές κατασκευές;

Α: Ναι. Παρέχουμε πολλαπλές φόρμες βάσης στήριξης για προσαρμογή σε θεμέλια από σκυρόδεμα, δοκούς από χάλυβα και πλατφόρμες εξοπλισμού. Για μοντέλα μεγάλου φορτίου, θα παρέχουμε συστάσεις σχεδιασμού θεμελίωσης για να διασφαλίσουμε ότι η αντοχή εγκατάστασης πληροί τις απαιτήσεις.

Ε: Μπορεί το Horizontal Constant Spring Support να χρησιμοποιηθεί σε περιβάλλοντα χαμηλής θερμοκρασίας;

Α: Ναι. Προσφέρουμε ειδικά μοντέλα χαμηλής θερμοκρασίας που υιοθετούν υλικά από ανοξείδωτο χάλυβα 304 ή 316L και έχουν περάσει δοκιμές κρούσης χαμηλής θερμοκρασίας. Μπορούν να λειτουργήσουν κανονικά σε θερμοκρασίες έως -196℃ και είναι κατάλληλα για κρυογονικά συστήματα αγωγών όπως το LNG και το αιθυλένιο.

Ε: Ποιος είναι ο χρόνος παράδοσης για τα προϊόντα σας;

Α: Ο χρόνος παράδοσης για τα τυπικά μοντέλα είναι 30-45 ημέρες και για τα προσαρμοσμένα μοντέλα είναι 45-60 ημέρες ανάλογα με την πολυπλοκότητα. Για επείγουσες παραγγελίες, μπορούμε να κανονίσουμε ταχεία παραγωγή με τον συντομότερο χρόνο παράδοσης των 20 ημερών.
