Ανθεκτικές στη διάβρωση ελατηριωτές κρεμάστρες για ανάρτηση εναέριων σωληνώσεων και κραδασμούς

Οι περισσότεροι τα λένε ανοιξιάτικες κρεμάστρες, κάποιοι τα λένε ανοιξιάτικα στηρίγματα και στο χωράφι θα ακούσετε και τα δύο. Στο Tianshun, δεν κολλάμε στο όνομα - αυτό που έχει σημασία είναι ότι όταν ένας σωλήνας πρέπει να κρέμεται από μια δομική δοκό και να εξακολουθεί να κινείται ελεύθερα με τους θερμικούς κύκλους, η συναρμολόγηση λειτουργεί. Τα κατασκευάζουμε για σταθμούς παραγωγής ηλεκτρικής ενέργειας, σχάρες σωλήνων διυλιστηρίων και γραμμές επεξεργασίας εδώ και 14 χρόνια, και οι ανοιξιάτικες κρεμάστρες μας κρατούν σωλήνες σε περισσότερες από 45 χώρες αυτή τη στιγμή.

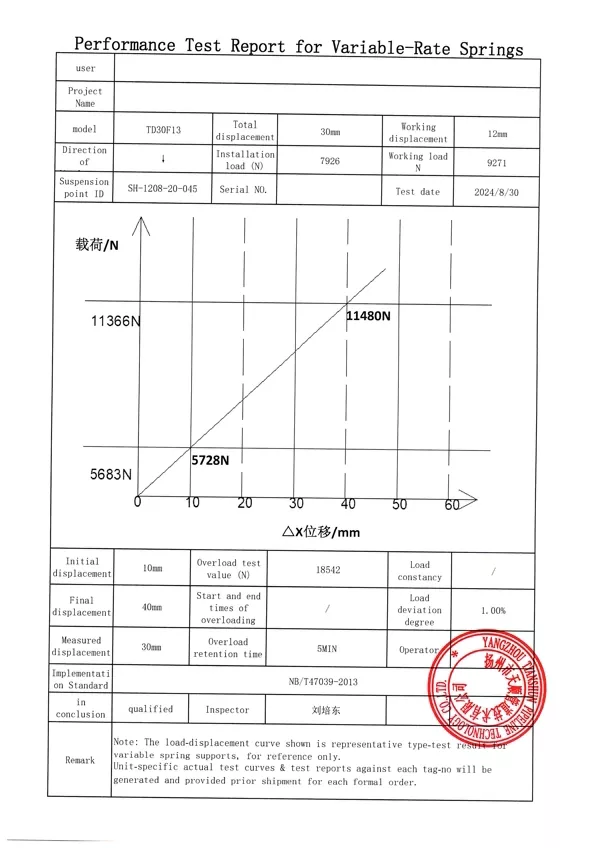

Αυτό το σχήμα δείχνει την καμπύλη απόδοσης φορτίου-μετατόπισης ενός μεταβλητού στηρίγματος/ανάρτησης ελατηρίου, συμπεριλαμβανομένων των βασικών παραμέτρων του φορτίου και της μετατόπισης για την επαλήθευση της φέρουσας ακρίβειας και της λειτουργικής αξιοπιστίας του προϊόντος.

Κάθε μονάδα υπόκειται σε βαθμονόμηση φορτίου και δοκιμή απόδοσης πριν από την αποστολή. Η απόκλιση ρύθμισης-φορτίου ελέγχεται εντός ±5%, σύμφωνα με το διεθνές πρότυπο ANSI/MSS‑SP‑58‑2018 καθώς και με το NB/T47039‑2013.

Τα προϊόντα πληρούν τις τεχνικές απαιτήσεις για συστήματα ηλεκτρικής ενέργειας, πετροχημικών και άλλων βιομηχανικών σωληνώσεων. Σύμφωνα με το MSS‑SP‑58‑2018, η μέγιστη επιτρεπόμενη μεταβλητότητα φορτίου για μονάδες μεταβλητού ελατηρίου δεν πρέπει να υπερβαίνει το 25% του λειτουργικού θερμού φορτίου σε πλήρη διαδρομή εργασίας.

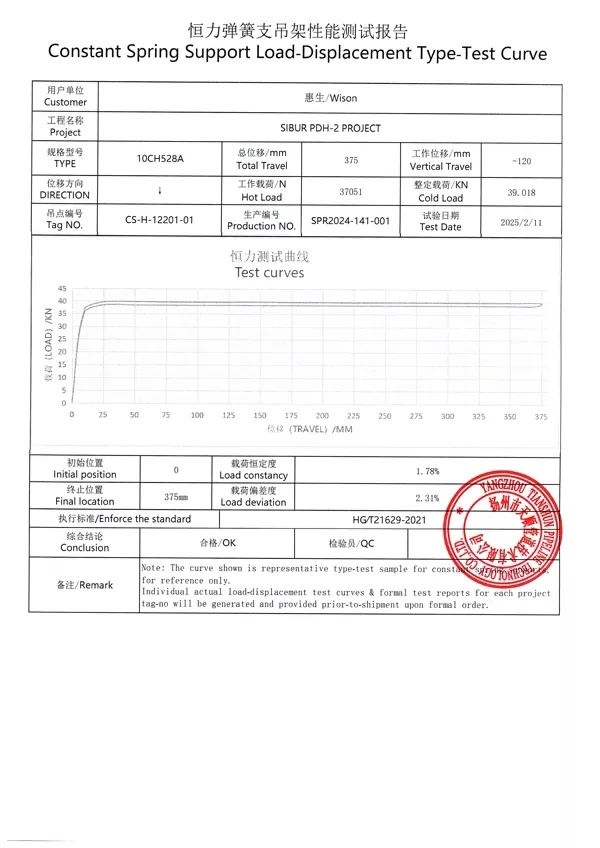

Καμπύλη φορτίου-μετατόπισης που λαμβάνεται από τη δοκιμή τύπου ενός σταθερού ελατηρίου στήριξης/ανάρτησης. Ο οριζόντιος άξονας αντιπροσωπεύει μετατόπιση ενώ ο κατακόρυφος άξονας αντιπροσωπεύει φορτίο. Η καμπύλη παραμένει περίπου οριζόντια σε όλη τη διαδρομή εργασίας, αποδεικνύοντας ότι η δύναμη στήριξης παραμένει ουσιαστικά σταθερή όταν οι σωληνώσεις εκτρέπονται λόγω θερμικής διαστολής και συστολής.

Αυτή η δοκιμή τύπου επαληθεύει τη σταθερότητα του φορτίου, τη σταθερότητα πλήρους διαδρομής και τη λειτουργική αξιοπιστία μονάδων σταθερού ελατηρίου. Όλες οι μονάδες παραγωγής υπόκεινται σε βαθμονόμηση φορτίου πριν από την αποστολή, με ελεγχόμενη απόκλιση φορτίου εντός ±6% σύμφωνα με τα ANSI/MSS-SP-58-2018 και NB/T47038-2013.

Αυτά τα προϊόντα ισχύουν για βιομηχανικά συστήματα σωληνώσεων με μεγάλη θερμική μετατόπιση, συμπεριλαμβανομένων των αγωγών κεντρικού ατμού και άλλων σωληνώσεων υψηλής θερμοκρασίας και υψηλής πίεσης.

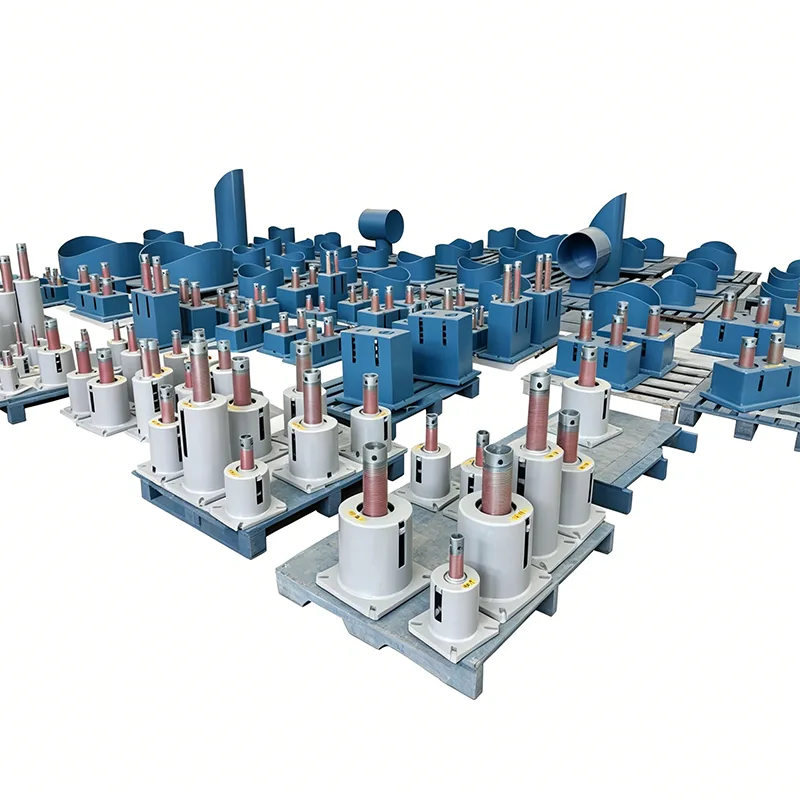

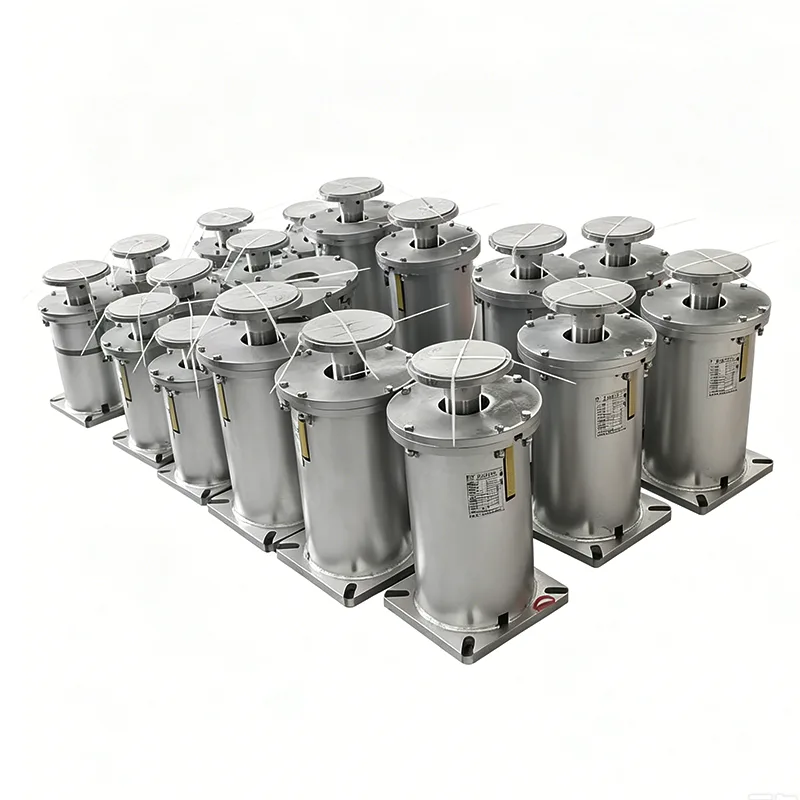

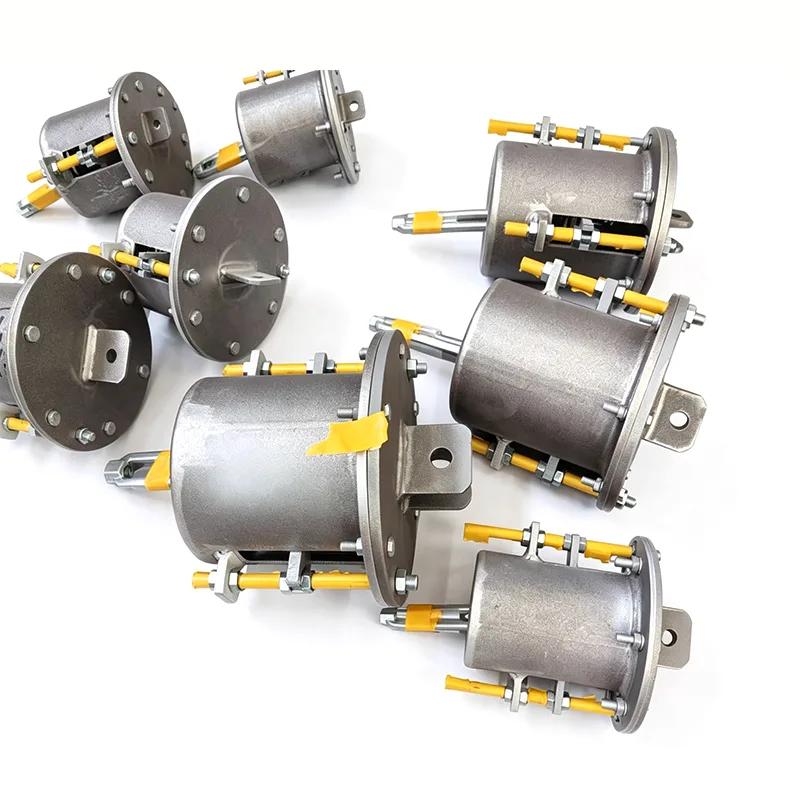

Μια ελατηριωτή κρεμάστρα κάνει δύο πράγματα ταυτόχρονα: μεταφέρει όλο το βάρος του σωλήνα από πάνω και ταξιδεύει μαζί με τον σωλήνα καθώς διαστέλλεται ή συστέλλεται. Σε αντίθεση με μια άκαμπτη ράβδο κρεμάστρας, η οποία απλώς κρέμεται εκεί, μια ελατηριωτή κρεμάστρα παραμένει ενεργοποιημένη σε όλο το εύρος κίνησης. Αυτό είναι ιδιαίτερα σημαντικό σε μεγάλες ευθείες διαδρομές ανυψωμένων σωλήνων όπου η θερμική ανάπτυξη μπορεί να αυξηθεί γρήγορα. Για γραμμές όπου το φορτίο πρέπει να παραμένει σχεδόν σταθερό ανεξάρτητα από το πόσο μακριά κινείται ο σωλήνας, πολλά έργα τα συνδυάζουν μεσταθερά στηρίγματα ελατηρίουστο ίδιο ράφι. Για λιγότερο κρίσιμες γραμμές, στάνταρμεταβλητά στηρίγματα ελατηρίωνσυχνά κάνετε τη δουλειά — το ίδιο στυλ περιβλήματος κρεμάστρας ελατηρίου, απλώς μια διαφορετική εσωτερική διάταξη ελατηρίου.

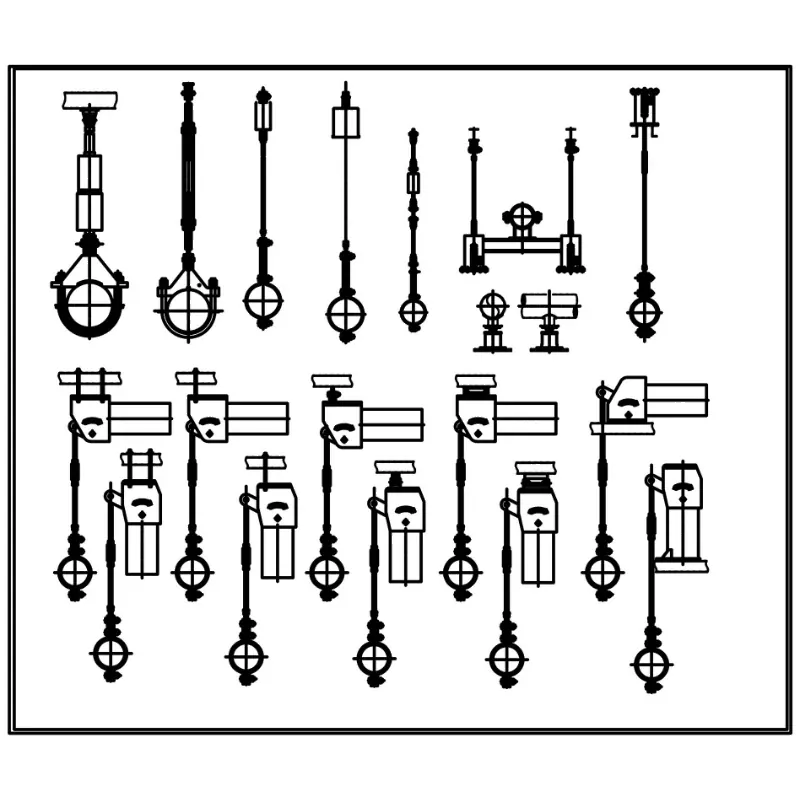

Πού ταιριάζουν οι ελατηριωτές κρεμάστρες σε ένα σύστημα σωληνώσεων

Μια ανοιξιάτικη κρεμάστρα δεν λειτουργεί μόνη της. Σε μια τυπική σχάρα σωλήνων, θα δείτε κρεμάστρες με ελατήρια να λειτουργούν παράλληλα με άκαμπτα στηρίγματα σωλήνων και παπούτσια σωλήνων που χειρίζονται το βάρος σε χαμηλότερα υψόμετρα. Σε σημεία σύνδεσης υψηλής θερμοκρασίας ή κοντά σε συνδέσεις εξοπλισμού, συχνά καθορίζονται κρεμάστρες επειδή ελευθερώνουν χώρο δαπέδου και δίνουν χώρο στον σωλήνα να κινείται προς πολλές κατευθύνσεις. Όταν η γραμμή είναι κρύα ή παγωμένη, ο συνδυασμός της κρεμάστρας με προμονωμένα στηρίγματα σωλήνων στο σημείο σύσφιξης αποτρέπει το πάγωμα και διατηρεί ανέπαφο το σύστημα μόνωσης. Πολλές προδιαγραφές του έργου αναφέρονται επίσης σε ολόκληρο το συγκρότημα απλώς ως μέρος ενός πακέτου ελατηριωτών στηρίξεων — η διαφορά είναι στην πραγματικότητα μόνο στην επάνω και στην κάτω τοποθέτηση.

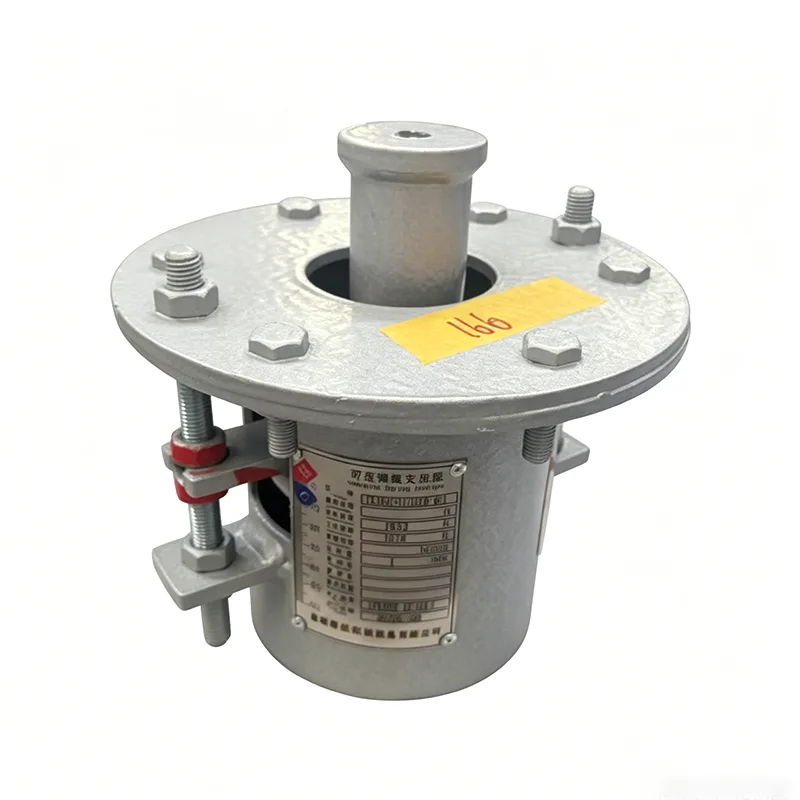

Τι μπαίνει σε μια διάταξη κρεμάστρας με ελατήρια

Μια ανοιξιάτικη κρεμάστρα δεν είναι απλώς ένα ελατήριο σε ένα κουτί. Είναι μια συνέλευση. Εδώ είναι τι χρησιμοποιούμε συνήθως:

Κάθε παρτίδα υλικού έχει αναφορές δοκιμών μύλου και το ανιχνεύουμε πίσω στον αριθμό θερμότητας. Εάν η προδιαγραφή σας απαιτεί πιστοποίηση 3.2 (EN 10204), το έχουμε καλύψει.

Πρότυπα στα οποία οικοδομούμε

Κατασκευάζουμε ανοιξιάτικες κρεμάστρες για να συναντήσουμε:

ANSI/MSS SP-58 — Στηρίγματα σωλήνων και κρεμάστρες

ASME B31.3 — Σωληνώσεις διεργασίας

GB/T 17116

Προδιαγραφές DIN, JIS ή για συγκεκριμένο έργο όταν απαιτείται

Το εργοστάσιό μας λειτουργεί σύμφωνα με το ISO 9001:2015, που σημαίνει τεκμηριωμένες διαδικασίες σε κάθε βήμα, από την εισερχόμενη πρώτη ύλη μέχρι την τελική δοκιμή φορτίου.

Ερωτήσεις που παίρνουμε

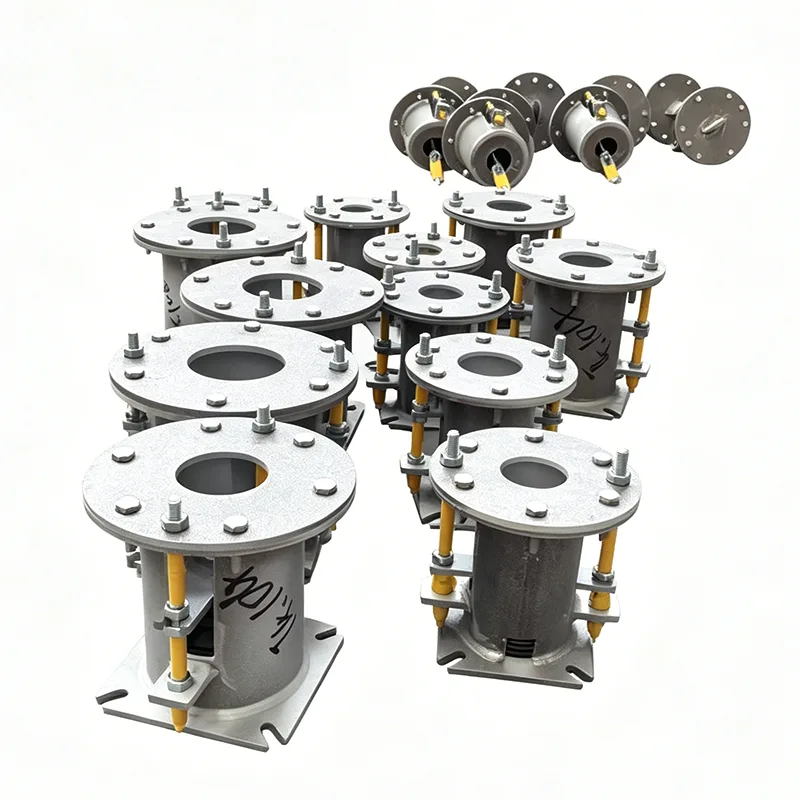

Ε1: Πότε θα χρησιμοποιούσα μια ελατηριωτή κρεμάστρα αντί για μια βάση στήριξης ελατηρίου;

Όταν ο σωλήνας τρέχει σε υψόμετρο και δεν υπάρχει χαλύβδινη πλατφόρμα από κάτω για να καθίσει. Οι σχάρες σωλήνων, οι εναέριες γραμμές και οι σωληνώσεις ρετιρέ λέβητα είναι κλασικές περιπτώσεις. Οι κρεμάστρες προσαρμόζονται στο ατσάλι και πέφτουν κάτω στον σωλήνα. Έχει να κάνει με το πού βρίσκεται το σημείο στήριξής σας, όχι με τον μηχανισμό του ελατηρίου.

Ε2: Μπορώ να έχω το ίδιο εύρος φόρτωσης σε μια κρεμάστρα όπως μπορώ σε ένα ελατήριο βάσης;

Γενικά ναι. Οι μεταβλητές ελατηριωτές κρεμάστρες μας καλύπτουν μερικές εκατοντάδες κιλά έως και 20+ τόνους ανά κρεμάστρα. Οι σταθερές ανοιξιάτικες κρεμάστρες πηγαίνουν ψηλότερα. Εάν χρειάζεστε κάτι πολύ βαρύ - ας πούμε 40 τόνους σε μια ράβδο - μπορούμε να το κατασκευάσουμε, αλλά είναι πιο λογικό να μιλήσετε πρώτα μαζί μας για να μπορέσουμε να δούμε τις επιλογές κατανομής φορτίου.

Ε3: Πώς δοκιμάζετε τις ανοιξιάτικες κρεμάστρες;

Ρυθμίζουμε το ελατήριο στο καθορισμένο φορτίο, το περνάμε στην πλήρη διαδρομή του και ελέγχουμε ότι η δύναμη παραμένει εντός ανοχής. Για σταθερές ελατηριωτές κρεμάστρες, σχεδιάζουμε την καμπύλη φορτίου-εκτροπής και επιβεβαιώνουμε ότι είναι επίπεδη εντός του σχεδιαστικού περιθωρίου. Οι ζυγαριές ταξιδιού επαληθεύονται και όλες οι συνδέσεις ελέγχονται για ποιότητα νήματος και ακεραιότητα συγκόλλησης.

Ε4: Ποιος είναι ο τυπικός χρόνος παράδοσης;

Για τυπικά συγκροτήματα κρεμάστρας με κοινά εύρη φορτίου, 20–25 ημέρες. Εάν χρειάζεστε ανοξείδωτο υλικό 304, ειδικές επιστρώσεις ή μη τυποποιημένα ταξίδια, υπολογίστε 30–40 ημέρες. Τα μεγάλα πακέτα έργων λαμβάνουν ένα αποκλειστικό πρόγραμμα παραγωγής και θα σας δώσουμε μια σταθερή δέσμευση παράδοσης με την προσφορά.

Ε5: Πώς αποστέλλονται;

Τα συγκροτήματα κρεμάστρας χωρίζονται σε διαχειρίσιμα κομμάτια — περίβλημα ελατηρίου, σετ ράβδων και σφιγκτήρα — συσκευασμένα μαζί σε ξύλινα κιβώτια με αδιάβροχη επένδυση. Κάθε κιβώτιο φέρει ετικέτα με τον αριθμό της ετικέτας κρεμάστρας, έτσι ώστε το πλήρωμα του εργοταξίου να μπορεί να το ταιριάξει αμέσως με το σχέδιο στήριξης του σωλήνα.

Προσαρμογή που χειριζόμαστε τακτικά

Πολλοί πελάτες πιστεύουν ότι οι ανοιξιάτικες κρεμάστρες έρχονται μόνο ως τυπικά είδη καταλόγου. Δεν δουλεύουμε έτσι. Οι περισσότερες από τις ανοιξιάτικες κρεμάστρες που αποστέλλουμε έχουν τουλάχιστον μια προσαρμοσμένη λεπτομέρεια, είτε είναι:

Εκτεταμένη διαδρομή για να φιλοξενήσει μεγάλη σεισμική κίνηση

Προσαρμοσμένα μήκη ράβδων για συγκεκριμένα εναέρια διάκενα

Κατασκευή από ανοξείδωτο χάλυβα για παράκτια ή διαβρωτικά περιβάλλοντα

Υλικό ελατηρίου υψηλής θερμοκρασίας για γραμμές που τρέχουν πάνω από 400°C

Ειδικά συστήματα βαφής — εποξειδικό, πλούσιο σε ψευδάργυρο αστάρι ή θαλάσσια επίστρωση

Δεν χρειάζεται να προσαρμόσετε το σωλήνα σας στην κρεμάστρα μας. Θα φτιάξουμε την κρεμάστρα στον σωλήνα σας.

Τι μάθαμε από πραγματικά έργα

Μερικά πρακτικά σημεία που αξίζει να γνωρίζετε εάν γράφετε μια προδιαγραφή υποστήριξης σωλήνων:

Σε μεγάλες ευθείες διαδρομές, μην διορθώνετε κάθε σημείο στήριξης. Αφήστε τις ανοιξιάτικες κρεμάστρες να απορροφήσουν την ανάπτυξη και τοποθετήστε τις άγκυρες στρατηγικά. Μπορούμε να σας βοηθήσουμε να καθορίσετε ποιες κρεμάστρες πηγαίνουν εάν ο μηχανικός πίεσης του σωλήνα σας παρέχει τα δεδομένα κίνησης.

Εάν ο σωλήνας είναι μονωμένος, καθορίστε τον τύπο του σφιγκτήρα και την επένδυση μπροστά. Η εκ των υστέρων τοποθέτηση της μόνωσης σε ένα σημείο κρεμάστρας μετά την εγκατάσταση είναι ακατάστατη και δαπανηρή.

Για υπαίθριες εγκαταστάσεις σε υγρές ή παράκτιες περιοχές, καθορίστε ανοξείδωτο υλικό ή τουλάχιστον γαλβανισμό εν θερμώ. Οι ράβδοι από ανθρακούχο χάλυβα φαίνονται ωραία την πρώτη μέρα, αλλά δεν θα φαίνονται έτσι μετά από δύο εποχές βροχών.

Ο τρόπος Tianshun

Δεν είμαστε μια εμπορική εταιρεία που βάζει τα ανταλλακτικά κάποιου άλλου στο κουτί μας. Τα φτιάχνουμε στο δικό μας εργοστάσιο στο Yangzhou. Αγοράζουμε τον χάλυβα, μηχανουργούμε τα εξαρτήματα, κουρδίζουμε και δοκιμάζουμε τα ελατήρια, συναρμολογούμε τις μονάδες, τις βάφουμε, τις συσκευάζουμε και τις αποστέλλουμε. Δεν υπάρχει μεσαίο βήμα όπου η ποιότητα χάνεται.

Με τα χρόνια, έχουμε παράσχει πλήρη πακέτα κρεμάστρας με ελατήρια για έργα που έχουν εκτελεστεί χωρίς προβλήματα κατά την εκκίνηση και τα χρόνια λειτουργίας. Γι' αυτό, πάνω από το 70% των πελατών μας επιστρέφουν — όχι επειδή είμαστε οι φθηνότεροι (είμαστε δίκαιοι, όχι φθηνοί), αλλά επειδή οι κρεμάστρες εμφανίζονται στην ώρα τους, ταιριάζουν στα σχέδια και συνεχίζουν να κάνουν τη δουλειά τους.

Εάν τιμολογείτε ένα έργο που απαιτεί ελατηριωτές κρεμάστρες, σταθερά στηρίγματα ελατηρίου ή προμονωμένα παπούτσια σωλήνων, στείλτε μας τα φύλλα δεδομένων ή τις προσαυξήσεις σας. Θα επεξεργαστούμε μια σωστή προσφορά — απευθείας από το εργοστάσιο, χωρίς κρυφές σημάνσεις — και αν θέλετε, θα σας καθοδηγήσουμε στη λογική του σχεδιασμού πίσω από την επιλογή μας. Μπορείτε επίσης να επισκεφθείτε το εργοστάσιο και να δείτε τη γραμμή παραγωγής μόνοι σας.
