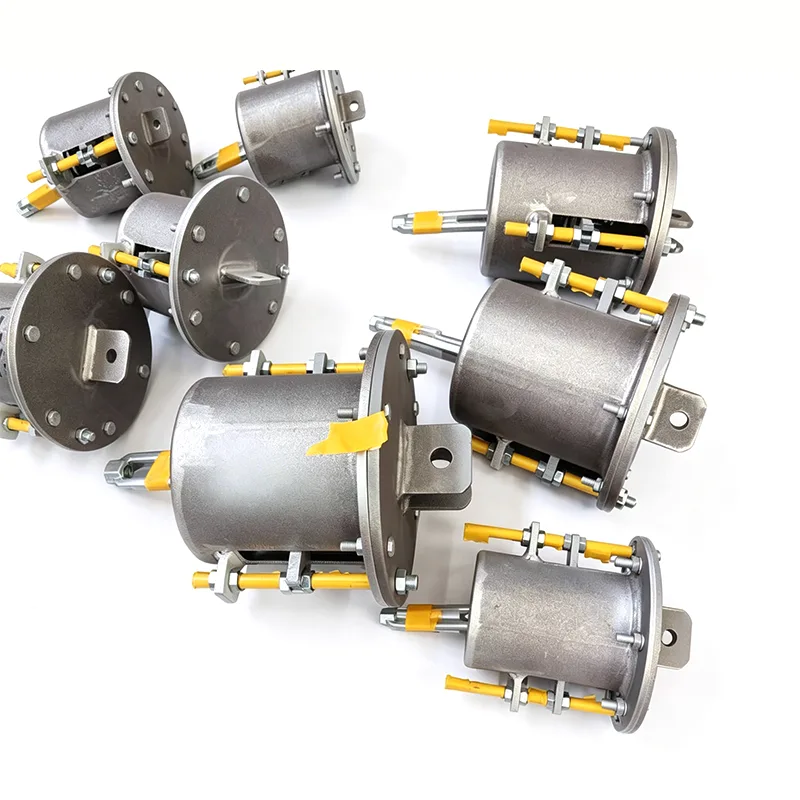

Ανοιξιάτικες κρεμάστρες για τη βιομηχανία πετρελαίου και φυσικού αερίου

Σε έργα πετρελαίου και φυσικού αερίου, οι αγωγοί διεργασίας, οι αγωγοί μεταφοράς μεγάλων αποστάσεων και οι αγωγοί κοινής ωφέλειας αντιμετωπίζουν πολλές σκληρές συνθήκες: μέσα υψηλής θερμοκρασίας και υψηλής πίεσης, διαβρωτικά συστατικά όπως θείο, παράκτια περιβάλλοντα ψεκασμού αλατιού με υψηλή υγρασία, καθώς και το τεράστιο νεκρό βάρος και θερμική διαστολή αγωγών μεγάλης διαμέτρου. Εάν το σύστημα στήριξης βασίζεται αποκλειστικά στην απλή άκαμπτη στερέωση, όχι μόνο δεν αντισταθμίζει τη μετατόπιση αλλά επίσης μετατρέπει την παραμόρφωση του αγωγού σε πρόσθετα φορτία στα ακροφύσια του εξοπλισμού, αυξάνοντας τον κίνδυνο διαρροής και αστοχίας κόπωσης.

Αυτό το σχήμα δείχνει την καμπύλη απόδοσης φορτίου-μετατόπισης ενός μεταβλητού στηρίγματος/ανάρτησης ελατηρίου, συμπεριλαμβανομένων των βασικών παραμέτρων του φορτίου και της μετατόπισης για την επαλήθευση της φέρουσας ακρίβειας και της λειτουργικής αξιοπιστίας του προϊόντος.

Κάθε μονάδα υπόκειται σε βαθμονόμηση φορτίου και δοκιμή απόδοσης πριν από την αποστολή. Η απόκλιση ρύθμισης-φορτίου ελέγχεται εντός ±5%, σύμφωνα με το διεθνές πρότυπο ANSI/MSS‑SP‑58‑2018 καθώς και με το NB/T47039‑2013.

Τα προϊόντα πληρούν τις τεχνικές απαιτήσεις για συστήματα ηλεκτρικής ενέργειας, πετροχημικών και άλλων βιομηχανικών σωληνώσεων. Σύμφωνα με το MSS‑SP‑58‑2018, η μέγιστη επιτρεπόμενη μεταβλητότητα φορτίου για μονάδες μεταβλητού ελατηρίου δεν πρέπει να υπερβαίνει το 25% του λειτουργικού θερμού φορτίου σε πλήρη διαδρομή εργασίας.

Καμπύλη φορτίου-μετατόπισης που λαμβάνεται από τη δοκιμή τύπου ενός σταθερού ελατηρίου στήριξης/ανάρτησης. Ο οριζόντιος άξονας αντιπροσωπεύει μετατόπιση ενώ ο κατακόρυφος άξονας αντιπροσωπεύει φορτίο. Η καμπύλη παραμένει περίπου οριζόντια σε όλη τη διαδρομή εργασίας, αποδεικνύοντας ότι η δύναμη στήριξης παραμένει ουσιαστικά σταθερή όταν οι σωληνώσεις εκτρέπονται λόγω θερμικής διαστολής και συστολής.

Αυτή η δοκιμή τύπου επαληθεύει τη σταθερότητα του φορτίου, τη σταθερότητα πλήρους διαδρομής και τη λειτουργική αξιοπιστία μονάδων σταθερού ελατηρίου. Όλες οι μονάδες παραγωγής υπόκεινται σε βαθμονόμηση φορτίου πριν από την αποστολή, με ελεγχόμενη απόκλιση φορτίου εντός ±6% σύμφωνα με τα ANSI/MSS-SP-58-2018 και NB/T47038-2013.

Αυτά τα προϊόντα ισχύουν για βιομηχανικά συστήματα σωληνώσεων με μεγάλη θερμική μετατόπιση, συμπεριλαμβανομένων των αγωγών κεντρικού ατμού και άλλων σωληνώσεων υψηλής θερμοκρασίας και υψηλής πίεσης.

Η Yangzhou Tianshun Pipeline Technology Co., Ltd., βασιζόμενη σε 14 χρόνια εμπειρίας στην κατασκευή στηριγμάτων και κρεμάστρων αγωγών, παρέχει προσαρμοσμένες κρεμάστρες για τη βιομηχανία πετρελαίου και φυσικού αερίου για τον έλεγχο της καταπόνησης των αγωγών, την προστασία των κρίσιμων διεπαφών εξοπλισμού και την προσαρμογή σε περίπλοκες επιτόπιες συνθήκες.

Βασικές προκλήσεις που πρέπει να αντιμετωπιστούν από την υποστήριξη αγωγών πετρελαίου και φυσικού αερίου

Τα συστήματα αγωγών σε διυλιστήρια, τερματικούς σταθμούς LNG, μονάδες επεξεργασίας αερίου και αντλιοστάσια μεγάλων αποστάσεων έχουν διαφορετικές συνθήκες λειτουργίας αλλά μοιράζονται την ίδια απαίτηση: το νεκρό βάρος και η θερμική μετατόπιση του αγωγού πρέπει να ελέγχονται εντός ασφαλών ορίων. Οι αγωγοί διεργασίας λειτουργούν συχνά πάνω από 300°C, ενώ οι κρυογονικοί αγωγοί ΥΦΑ λειτουργούν κάτω από τους -162°C, καθιστώντας μια μεμονωμένη λύση υποστήριξης ανεπαρκή.

Επιπλέον, τα όξινα περιβάλλοντα που περιέχουν υδρόθειο απαιτούν τα δομικά εξαρτήματα να έχουν αντίσταση στη θραύση σουλφιδίου (SSC) και οι υπεράκτιες πλατφόρμες και οι παράκτιες εγκαταστάσεις απαιτούν προστασία από ψεκασμό αλατιού υψηλής ποιότητας. Στη μηχανική πρακτική, τα στηρίγματα και οι κρεμάστρες πρέπει όχι μόνο να παρέχουν προβλέψιμες δυνάμεις στήριξης, αλλά και να προσαρμόζουν τις αποκλίσεις της θεμελίωσης κατά την εγκατάσταση και να παραμένουν απαλλαγμένες από αστοχίες λόγω διάβρωσης ή χαλάρωσης κατά τη μακροχρόνια λειτουργία.

Σχεδιασμός και Λειτουργίες Ανοιξιάτικων Κρεμάστρων για τη Βιομηχανία Πετρελαίου και Αερίου

Οι ελατηριωτές κρεμάστρες για τη βιομηχανία πετρελαίου και φυσικού αερίου διαμορφώνονται ένα προς ένα με βάση τις αναφορές ανάλυσης τάσης αγωγού, που διατίθενται σε δύο τύπους φορτίου: μεταβλητό ελατήριο και ελατήριο σταθερής δύναμης. Οι μονάδες μεταβλητού ελατηρίου παρέχουν στήριξη με γραμμική ακαμψία εντός του εύρους διαδρομής τους, κατάλληλες για σημεία με μικρές μετατοπίσεις και χαμηλή ευαισθησία στις διακυμάνσεις της δύναμης στήριξης. Οι μονάδες σταθερής δύναμης χρησιμοποιούν έναν πρωτεύοντα και δευτερεύοντα μηχανισμό ελατηρίου για τον έλεγχο της διακύμανσης της δύναμης στήριξης εντός 5% σε όλη τη διαδρομή, καθιστώντας τις ιδανικές για ακροφύσια εξοπλισμού, απογυμνωτές, reboilers, εισόδους και εξόδους συμπιεστών και άλλες θέσεις με αυστηρές απαιτήσεις φορτίου ακροφυσίου.

Ανάλογα με τα μέσα και το περιβάλλον εγκατάστασης, τα στοιχεία ελατηρίου κατασκευάζονται από κραματοποιημένους χάλυβες ελατηρίων όπως 60Si2Mn ή 50CrVA. Οι κύλινδροι και τα δομικά εξαρτήματα μπορούν να κατασκευαστούν από ανθρακούχο χάλυβα, ανθεκτικό στη θερμότητα χάλυβα, διπλό ανοξείδωτο χάλυβα ή κράματα με βάση το νικέλιο, με επεξεργασίες υλικών που συμμορφώνονται με το NACE MR0175/ISO 15156 για την κάλυψη των απαιτήσεων των κοιτασμάτων όξινου πετρελαίου και αερίου.

Για προστατευτικές επιστρώσεις, οι υπεράκτιες εγκαταστάσεις μπορούν να χρησιμοποιήσουν ένα υψηλής πρόσφυσης εποξειδικό αστάρι πλούσιο σε ψευδάργυρο και σύστημα τελικής επίστρωσης πολυουρεθάνης, ενώ οι χερσαίοι αγωγοί χρησιμοποιούν συνήθως γαλβανισμό εν θερμώ ή επίστρωση Dacromet για να εξασφαλίσουν μακροχρόνια απόδοση σε ψεκασμό αλατιού και βιομηχανικές ατμόσφαιρες. Τα προϊόντα συμμορφώνονται με πρότυπα όπως τα ASME B31.3, ASME B31.4 και MSS SP-58. Κάθε περίβλημα είναι εξοπλισμένο με πινακίδα τύπου μετατόπισης φορτίου και πείρο ασφάλισης για εύκολη εγκατάσταση σε ψυχρή κατάσταση και επιτόπια επαλήθευση.

Επιτόπια επιλογή, εγκατάσταση και μακροπρόθεσμη σταθερότητα

Μετά τη λήψη δεδομένων ανάλυσης τάσης αγωγού, η τεχνική μας ομάδα συνιστά την αντιστοίχιση ελατηρίων κρεμάστρων για τα μοντέλα της βιομηχανίας πετρελαίου και φυσικού αερίου και σταθερών ελατηρίων για κάθε σημείο στήριξης. Κατά τη φάση επιλογής, δίνεται ιδιαίτερη προσοχή στο φορτίο σχεδιασμού, τη μετατόπιση σχεδίασης, τη θερμοκρασία και την περιβαλλοντική διάβρωση, ενώ λαμβάνεται επίσης υπόψη το πρόσθετο βάρος των γεμισμένων με νερό αγωγών κατά τις συνθήκες υδροστατικής δοκιμής για την αποφυγή υπερφόρτωσης ελατηρίου ή στερεοποίησης.

Κατά την εγκατάσταση, οι ελατηριωτές κρεμάστρες για τη βιομηχανία πετρελαίου και φυσικού αερίου παρέχουν ένα ορισμένο εύρος κάθετης ρύθμισης για την απορρόφηση των σφαλμάτων ανύψωσης της θεμελίωσης και των αποκλίσεων της προκατασκευής σωλήνων. Οι μονάδες σταθερής δύναμης μπορούν προαιρετικά να εξοπλιστούν με βιδωτές ή υδραυλικές βοηθητικές συσκευές ρύθμισης για ακριβή ευθυγράμμιση ακόμη και υπό συνθήκες βαρέως φορτίου. Ο πείρος ασφάλισης αφαιρείται μετά τη θέρμανση του αγωγού και η κρεμάστρα μπαίνει σε λειτουργία χωρίς να απαιτείται καυτή εργασία.

Κατά τη μακροχρόνια λειτουργία, ο σχεδιασμός του ελατηρίου κατά της χαλάρωσης και τα σημεία τακτικού ελέγχου βοηθούν τις ομάδες συντήρησης να εντοπίζουν έγκαιρα τις ανωμαλίες. Μεταξύ των έργων μας που εξάγονται σε περισσότερες από 45 χώρες, πάνω από το 70% των επόμενων παραγγελιών υποστήριξης και κρεμάστρας προέρχονται από υπάρχοντες πελάτες. Αυτά τα δεδομένα επαναλαμβανόμενων αγορών αντικατοπτρίζουν τη διαρκή αξιοπιστία των προϊόντων μας σε κάποιο βαθμό.

Τυπικές θέσεις εφαρμογής σε εγκαταστάσεις πετρελαίου και φυσικού αερίου

Μονάδες καταλυτικής πυρόλυσης υγρών (FCC) και υδροεπεξεργασίας: Οι αγωγοί πετρελαίου και αερίου αντίδρασης υψηλής θερμοκρασίας και οι αγωγοί καυσαερίων αναγεννητών παρουσιάζουν μεγάλες θερμικές μετατοπίσεις κατά τη λειτουργία με αυστηρά όρια φορτίου στο ακροφύσιο. Η χρήση ελατηριωτών κρεμάστρων σταθερής δύναμης ελέγχει αποτελεσματικά τις δυνάμεις διεπαφής σε εξοπλισμό όπως αντιδραστήρες και διαχωριστές τρίτου σταδίου, αποτρέποντας τη διαρροή της φλάντζας.

Τερματικά ΥΦΑ και κρυογονικά συστήματα: Οι κρυογονικοί αγωγοί μεταξύ των βραχιόνων εκφόρτωσης και των δεξαμενών αποθήκευσης, καθώς και οι αγωγοί κυκλοφορίας ψυκτικού μέσου, αντιμετωπίζουν ακραίες διαφορές θερμοκρασίας. Οι ανοιξιάτικες κρεμάστρες υιοθετούν υλικά ανθεκτικά στα κρυογονικά για να παρέχουν σταθερή υποστήριξη σε όλη τη διαδικασία από την ψυχρή προψύξη έως τη βαθιά κρυογονική λειτουργία, προστατεύοντας τους αρμούς διαστολής και τα ακροφύσια της δεξαμενής.

Αγωγοί αργού πετρελαίου και προϊόντων σε μεγάλες αποστάσεις: Οι αγωγοί εισόδου και εξόδου σε αντλιοστάσια και αγωγούς περιοχής βαλβίδων παρουσιάζουν διακυμάνσεις θερμοκρασίας ανάλογα με τις εποχές και τα μεταφερόμενα μέσα. Οι μεταβλητές ελατηριωτές κρεμάστρες σε συνδυασμό με τα οριακά στηρίγματα διατηρούν τη σωστή κλίση του αγωγού, αποφεύγοντας τους κραδασμούς και τους κινδύνους κραδασμών που προκαλούνται από την ανύψωση του σημείου στήριξης.

Πλατφόρμες ανοικτής θαλάσσης και FPSO: Αυτές οι εγκαταστάσεις έχουν συμπαγείς χώρους και υπόκεινται σε πρόσθετα δυναμικά φορτία από την ταλαντευόμενη κίνηση. Οι ελατηριωτές κρεμάστρες σταθερής δύναμης με οριακές λειτουργίες μπορούν να χρησιμοποιηθούν σε συνδυασμό με αποσβεστήρες για να αντισταθμίσουν τη θερμική μετατόπιση, ενώ συγκρατούν την ταλάντευση χαμηλής συχνότητας που προκαλείται από τον άνεμο και τα κύματα, μειώνοντας τη ζημιά από την κόπωση των αρθρώσεων.

Τεκμηρίωση Ποιότητας και Τεχνική Υποστήριξη

Ξεκινώντας από την επανεπιθεώρηση εισερχόμενου καλωδίου ελατηρίου, το εργοστάσιό μας εφαρμόζει αυστηρό ποιοτικό έλεγχο σε κάθε στάδιο: επαλήθευση αριθμού θερμότητας, σκληρότητα και μεταλλογραφική επιθεώρηση μετά από θερμική επεξεργασία, δοκιμή ακαμψίας πλήρους διαδρομής τελικού προϊόντος και δοκιμή πρόσφυσης επίστρωσης. Κάθε παρτίδα Spring Hangers για τη βιομηχανία πετρελαίου και φυσικού αερίου μπορεί να παρέχεται με πιστοποιητικά ποιότητας υλικού, εκθέσεις επιθεώρησης, δηλώσεις συμμόρφωσης NACE και έγγραφα πιστοποίησης ASME για την υποστήριξη ελέγχων έργων στο εξωτερικό.

Η τεχνική μας ομάδα μπορεί να παράσχει λεπτομερή εγχειρίδια εγκατάστασης και συστάσεις προσαρμογής σε ψυχρή κατάσταση, όπως απαιτείται, και μπορεί να συνεργαστεί με μάρτυρες τρίτου ή επί τόπου επίβλεψη.

Εάν χρειάζεται να διαμορφώσετε τα Spring Hangers για τη βιομηχανία πετρελαίου και φυσικού αερίου για ένα συγκεκριμένο έργο πετρελαίου και φυσικού αερίου, παρέχετε σχέδια διάταξης αγωγών, αναφορές υπολογισμού τάσεων και περιβαλλοντικά δεδομένα επιτόπου. Θα παραδώσουμε μια αναφορά επιλογής που θα περιλαμβάνει υπολογισμούς διαδρομής φορτίου και συνιστώμενες ανυψώσεις εγκατάστασης, και όχι απλώς μια λίστα τυπικών μοντέλων, βοηθώντας σας να ελέγχετε το συνολικό κόστος διασφαλίζοντας παράλληλα την ασφαλή και αξιόπιστη λειτουργία του συστήματος υποστήριξης του αγωγού σας καθ' όλη τη διάρκεια του κύκλου ζωής του.
