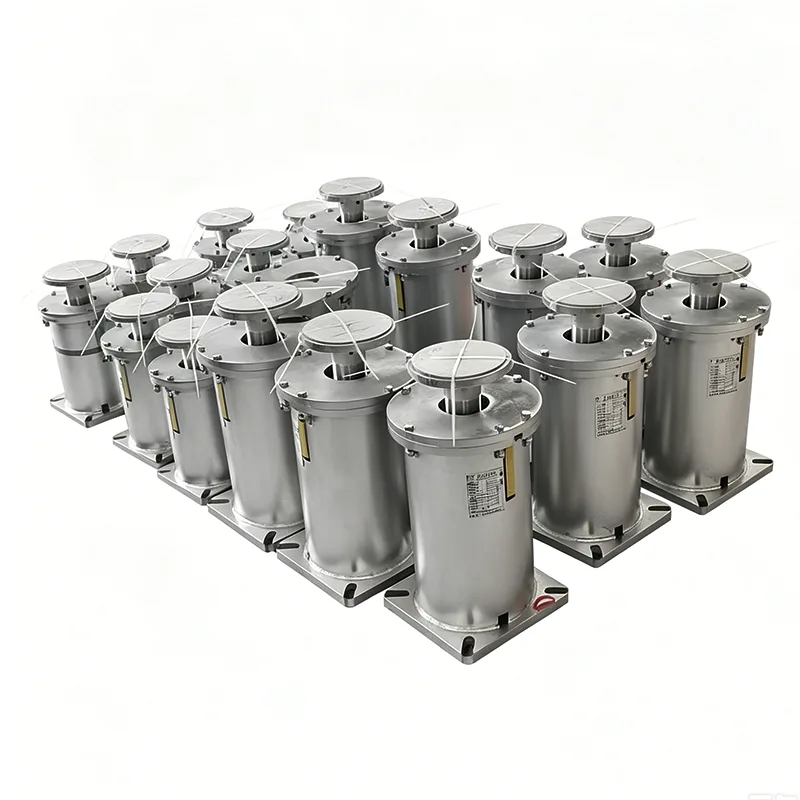

Ανοιξιάτικη κρεμάστρα τύπου F

Η κρεμάστρα τύπου F είναι ένα τυπικό στήριγμα ελατηρίου που αναπτύχθηκε από τη Yangzhou Tianshun Pipeline με βάση 14 χρόνια εμπειρίας στον κλάδο και είναι επίσης ένα από τα πιο ευρέως χρησιμοποιούμενα μοντέλα κρεμάστρας ελατηρίου στον παγκόσμιο βιομηχανικό τομέα αγωγών. Από την έναρξη της παραγωγής της το 2012, έχουμε κατασκευάσει πάνω από 2 εκατομμύρια ελατήρια τύπου F, εξάγαμε σε 45 χώρες και περιοχές και εξυπηρετήσαμε περισσότερα από 300 βιομηχανικά έργα μεγάλης κλίμακας παγκοσμίως. Αυτό το μοντέλο έχει σχεδιαστεί σε πλήρη συμμόρφωση με τα διεθνώς αποδεκτά πρότυπα και επιτυγχάνει 100% εναλλαξιμότητα με προϊόντα του ίδιου μοντέλου από μεγάλους παγκόσμιους κατασκευαστές.

Αυτό το σχήμα δείχνει την καμπύλη απόδοσης φορτίου-μετατόπισης ενός μεταβλητού στηρίγματος/ανάρτησης ελατηρίου, συμπεριλαμβανομένων των βασικών παραμέτρων του φορτίου και της μετατόπισης για την επαλήθευση της φέρουσας ακρίβειας και της λειτουργικής αξιοπιστίας του προϊόντος.

Κάθε μονάδα υπόκειται σε βαθμονόμηση φορτίου και δοκιμή απόδοσης πριν από την αποστολή. Η απόκλιση ρύθμισης-φορτίου ελέγχεται εντός ±5%, σύμφωνα με το διεθνές πρότυπο ANSI/MSS‑SP‑58‑2018 καθώς και με το NB/T47039‑2013.

Τα προϊόντα πληρούν τις τεχνικές απαιτήσεις για συστήματα ηλεκτρικής ενέργειας, πετροχημικών και άλλων βιομηχανικών σωληνώσεων. Σύμφωνα με το MSS‑SP‑58‑2018, η μέγιστη επιτρεπόμενη μεταβλητότητα φορτίου για μονάδες μεταβλητού ελατηρίου δεν πρέπει να υπερβαίνει το 25% του λειτουργικού θερμού φορτίου σε πλήρη διαδρομή εργασίας.

Καμπύλη φορτίου-μετατόπισης που λαμβάνεται από τη δοκιμή τύπου ενός σταθερού ελατηρίου στήριξης/ανάρτησης. Ο οριζόντιος άξονας αντιπροσωπεύει μετατόπιση ενώ ο κατακόρυφος άξονας αντιπροσωπεύει φορτίο. Η καμπύλη παραμένει περίπου οριζόντια σε όλη τη διαδρομή εργασίας, αποδεικνύοντας ότι η δύναμη στήριξης παραμένει ουσιαστικά σταθερή όταν οι σωληνώσεις εκτρέπονται λόγω θερμικής διαστολής και συστολής.

Αυτή η δοκιμή τύπου επαληθεύει τη σταθερότητα του φορτίου, τη σταθερότητα πλήρους διαδρομής και τη λειτουργική αξιοπιστία μονάδων σταθερού ελατηρίου. Όλες οι μονάδες παραγωγής υπόκεινται σε βαθμονόμηση φορτίου πριν από την αποστολή, με ελεγχόμενη απόκλιση φορτίου εντός ±6% σύμφωνα με τα ANSI/MSS-SP-58-2018 και NB/T47038-2013.

Αυτά τα προϊόντα ισχύουν για βιομηχανικά συστήματα σωληνώσεων με μεγάλη θερμική μετατόπιση, συμπεριλαμβανομένων των αγωγών κεντρικού ατμού και άλλων σωληνώσεων υψηλής θερμοκρασίας και υψηλής πίεσης.

Βάση σχεδιασμού και εφαρμοστέα πρότυπα

Η κρεμάστρα τύπου F είναι αυστηρά σχεδιασμένη και κατασκευασμένη σύμφωνα με τα ακόλουθα διεθνή πρότυπα για να διασφαλιστεί η παγκόσμια ευελιξία και συμβατότητά της:

▶  ANSI/HG 20644-1998 Variable Spring Supports and Hangers

▶  GB/T 17116.1-2018 στηρίγματα και κρεμάστρες σωλήνων - Μέρος 1: Τεχνικές προδιαγραφές

▶  ASME B31.3 Σωληνώσεις διεργασίας

▶  DIN 2545 Κρεμάστρες με ελατήρια σωλήνα

▶  API RP 551 Σχεδιασμός και εγκατάσταση στηρίξεων και κρεμάστρων σωλήνων

Όλα τα προϊόντα έχουν περάσει την πιστοποίηση συστήματος διαχείρισης ποιότητας ISO 9001:2015 και μπορούν να παρασχεθούν έγγραφα πιστοποίησης τρίτων, όπως CE και API, κατόπιν αιτήματος.

Δομική Σύνθεση και Αρχή Εργασίας

Η κρεμάστρα τύπου F υιοθετεί ένα σχέδιο άνω αναρτημένης δομής, συνδεδεμένο με τη δομή του κτιρίου μέσω του άνω ωτίου ανύψωσης και με τον αγωγό μέσω της κάτω ράβδου ανάρτησης. Όταν ο αγωγός υφίσταται κατακόρυφη θερμική μετατόπιση, το ελατήριο διαστέλλεται και συστέλλεται ανάλογα, ρυθμίζοντας αυτόματα τη δύναμη στήριξης και μεταδίδοντας ομοιόμορφα το φορτίο του αγωγού στη δομή για να αποφευχθεί η συγκέντρωση τάσεων.

Το τυπικό προϊόν αποτελείται από τα ακόλουθα συστατικά:

▶  Επάνω περίβλημα: Σφραγισμένο από χαλύβδινη πλάκα Q345B

▶  Κυλινδρικό ελικοειδές ελατήριο: Κατασκευασμένο από κράμα χάλυβα ελατηρίου 60Si2MnA

▶  Ενδεικτική πλάκα φορτίου: Σαφής σήμανση με κλίμακες φορτίου και μετατόπισης

▶  Ρύθμιση βιδωτή ράβδο: Διατίθεται σε προδιαγραφές M16-M36 για επιτόπια ρύθμιση φορτίου

▶  Επάνω και κάτω ωτίδες σύνδεσης: Κατασκευάζονται με διαδικασία σφυρηλάτησης για μεγαλύτερη αντοχή

▶   Παξιμάδια κλειδώματος: Σχεδίαση με διπλό παξιμάδι κατά της χαλάρωσης

Προδιαγραφές φορτίου και μετατόπισης πλήρους σειράς

Πλεονεκτήματα βασικής απόδοσης και μετρημένα δεδομένα

Τα παραπάνω στοιχεία προέρχονται από 100% πλήρη αρχεία επιθεώρησης του εργαστηρίου της εταιρείας. Κάθε προϊόν υποβάλλεται σε αυστηρή δοκιμή φορτίου και βαθμονόμηση μετατόπισης πριν από την αποστολή.

Εφαρμοσμένα σενάρια και μέθοδοι εγκατάστασης

Η κρεμάστρα τύπου F είναι κατάλληλη για αναστολή υποστήριξης των περισσότερων βιομηχανικών συστημάτων σωληνώσεων, ειδικά για τα ακόλουθα σενάρια:

Συστήματα σωληνώσεων ατμού-νερού σε σταθμούς ηλεκτροπαραγωγής

Αγωγοί διεργασίας στην πετροχημική βιομηχανία

Αστικά δίκτυα σωληνώσεων κεντρικής θέρμανσης

Αγωγοί μεταφοράς φυσικού αερίου

Αγωγοί φαρμακευτικής και επεξεργασίας τροφίμων

Γενικοί αγωγοί βιομηχανικών εγκαταστάσεων

Τρεις μέθοδοι εγκατάστασης είναι διαθέσιμες για αυτό το μοντέλο:

Ανάρτηση Single Lug: Κατάλληλη για απλούς αγωγούς

Ανάρτηση Double Lug: Κατάλληλη για αγωγούς μεγάλου φορτίου

Παράλληλη εγκατάσταση: Κατάλληλο για αγωγούς εξαιρετικά μεγάλου φορτίου

Διαδικασία Παραγωγής και Ποιοτικός Έλεγχος

Έχουμε δημιουργήσει ένα σύστημα ιχνηλασιμότητας πλήρους διεργασίας από τις πρώτες ύλες έως τα τελικά προϊόντα για να διασφαλίσουμε τη σταθερή ποιότητα κάθε ελατηρίου τύπου F:

▶  Έλεγχος πρώτων υλών: Όλος ο χάλυβας προέρχεται από κορυφαία χαλυβουργεία όπως η Baosteel και η Angang. Κάθε παρτίδα υλικών συνοδεύεται από το πρωτότυπο πιστοποιητικό υλικού και υποβάλλεται σε επαλήθευση φασματικής ανάλυσης.

▶  Ελατήρια Κατασκευή: Περιελίσσεται με χρήση γερμανικών εισαγόμενων μηχανών ελατηρίου CNC και υποβάλλεται σε τρεις διαδικασίες θερμικής επεξεργασίας για την πλήρη εξάλειψη της εσωτερικής καταπόνησης.

▶  Διαδικασία συγκόλλησης: Υιοθετεί τη συγκόλληση με προστασία από αέριο διοξειδίου του άνθρακα. Όλες οι συγκολλήσεις υποβάλλονται σε 100% οπτική επιθεώρηση και δειγματοληπτική μη καταστροφική δοκιμή.

▶  Επεξεργασία Επιφάνειας: Τρεις διαδικασίες αμμοβολής αποξοίωσης → εποξειδικό αστάρι πλούσιο σε ψευδάργυρο → τελική επίστρωση πολυουρεθάνης, με συνολικό πάχος επίστρωσης ≥120μm.

▶  Επιθεώρηση τελικού προϊόντος: Κάθε προϊόν υποβάλλεται σε δοκιμή φορτίου πλήρους διαδρομής και εκδίδονται πλήρη έγγραφα πιστοποίησης ποιότητας.

Υποστήριξη Υπηρεσιών και Εγγύηση Παράδοσης

▶  Γρήγορη παράδοση: Τα τυπικά μοντέλα είναι σε απόθεμα και μπορούν να αποσταλούν εντός 72 ωρών.

▶  Υποστήριξη επιλογής: Παρέχεται δωρεάν ανάλυση τάσης αγωγού και υπολογισμός επιλογής στήριξης/ανάρτησης.

▶  Υπηρεσία προσαρμογής: Οι διαστάσεις σύνδεσης και οι μέθοδοι επεξεργασίας επιφάνειας μπορούν να προσαρμοστούν σύμφωνα με τις απαιτήσεις των πελατών.

▶  Επιτόπια εξυπηρέτηση: Αποστέλλονται επαγγελματίες μηχανικοί για να καθοδηγήσουν την εγκατάσταση και τη θέση σε λειτουργία.

▶  Εγγύηση: Περίοδος εγγύησης 12 μηνών με δωρεάν επισκευή ή αντικατάσταση ελαττωματικών προϊόντων κατά τη διάρκεια της περιόδου εγγύησης.

Για περισσότερες τεχνικές λεπτομέρειες σχετικά με την κρεμάστρα τύπου F ή για να λάβετε μια προσφορά, επικοινωνήστε με την ομάδα πωλήσεών μας.

Συχνές Ερωτήσεις (FAQ)

Ε: Μπορεί η κρεμάστρα τύπου F να αντικατασταθεί με προϊόντα του ίδιου μοντέλου άλλων κατασκευαστών;

Α: Ναι. Τα προϊόντα μας είναι αυστηρά σχεδιασμένα και κατασκευασμένα σύμφωνα με τα διεθνή πρότυπα. Οι διαστάσεις εγκατάστασης και οι παράμετροι απόδοσης είναι απολύτως συνεπείς με τα προϊόντα του ίδιου μοντέλου από μεγάλους παγκόσμιους κατασκευαστές και μπορούν να αντικατασταθούν απευθείας για χρήση.

Ε: Ποια είναι η μέγιστη θερμοκρασία λειτουργίας αυτού του προϊόντος;

Α: Το εύρος θερμοκρασίας λειτουργίας των τυπικών προϊόντων είναι -20℃ έως +450℃. Για συνθήκες υψηλής θερμοκρασίας που υπερβαίνουν τους 450℃, μπορούμε να παρέχουμε ειδικά μοντέλα που χρησιμοποιούν ανθεκτικό σε υψηλή θερμοκρασία χάλυβα ελατηρίου.

Ε: Μπορείτε να παρέχετε επεξεργασία επιφάνειας γαλβανισμού εν θερμώ;

Α: Ναι. Εκτός από την τυπική επίστρωση βαφής, παρέχουμε επίσης διάφορες μεθόδους επεξεργασίας επιφανειών, όπως γαλβανισμό εν θερμώ και βαφή πούδρας για προσαρμογή σε διαφορετικά διαβρωτικά περιβάλλοντα.
