Μεταβλητή υποστήριξη ελατηρίου για αγωγόείναι ένα βασικό εξάρτημα για βιομηχανικά συστήματα σωληνώσεων που αντιμετωπίζουν κάθετη κίνηση που προκαλείται από θερμική διαστολή, συστολή, δόνηση ή μεταβαλλόμενες συνθήκες λειτουργίας.Τιανσούνκατασκευάζει τυποποιημένες και προσαρμοσμένες λύσεις υποστήριξης ελατηρίου που έχουν σχεδιαστεί για να εξισορροπούν τα φορτία των αγωγών, να προσαρμόζουν την ελεγχόμενη μετατόπιση και να βοηθούν στην προστασία του συνδεδεμένου εξοπλισμού σε απαιτητικές εφαρμογές όπως σταθμοί ηλεκτροπαραγωγής, πετροχημικές εγκαταστάσεις, συστήματα πετρελαίου και φυσικού αερίου και έργα επεξεργασίας νερού.
Ένα σωστά σχεδιασμένο σύστημα υποστήριξης σωλήνων πρέπει να κάνει περισσότερα από το να φέρει το στατικό βάρος ενός αγωγού. Οι βιομηχανικές σωληνώσεις μπορούν να μετακινηθούν καθώς αλλάζουν οι θερμοκρασίες και οι συνθήκες λειτουργίας, δημιουργώντας πρόσθετες δυνάμεις στα στηρίγματα, στα ακροφύσια του εξοπλισμού, στις βαλβίδες, στις φλάντζες και στις δομικές συνδέσεις. Το Variable Spring Support for Pipeline χρησιμοποιεί τα ελαστικά χαρακτηριστικά ενός ελατηρίου για να παρέχει συνεχή στήριξη ενώ επιτρέπει την ελεγχόμενη κάθετη κίνηση. Αυτό το άρθρο εξηγεί την αρχή λειτουργίας του, τα βασικά εξαρτήματα, τις τεχνικές προδιαγραφές, τις εφαρμογές, τους παράγοντες επιλογής και τα κατασκευαστικά ζητήματα, βοηθώντας τους μηχανικούς και τους βιομηχανικούς αγοραστές να κατανοήσουν πότε η υποστήριξη μεταβλητής ελατηρίου είναι η κατάλληλη λύση.
Πίνακας περιεχομένων
- Τι είναι η υποστήριξη μεταβλητού ελατηρίου για αγωγό;
- Γιατί απαιτείται υποστήριξη μεταβλητού ελατηρίου;
- Πώς λειτουργεί μια μεταβλητή υποστήριξη ελατηρίου;
- Ποιες είναι οι βασικές τεχνικές προδιαγραφές;
- Ποια είναι τα κύρια συστατικά;
- Ποια είναι τα κύρια πλεονεκτήματα;
- Πού χρησιμοποιείται η υποστήριξη μεταβλητού ελατηρίου;
- Πώς πρέπει να επιλέξετε τη σωστή υποστήριξη άνοιξης;
- Γιατί έχει σημασία η ποιότητα κατασκευής;
- Πώς συγκρίνεται με άλλα στηρίγματα σωλήνων;
- Συχνές Ερωτήσεις
- Σύναψη
Τι είναι η υποστήριξη μεταβλητού ελατηρίου για αγωγό;

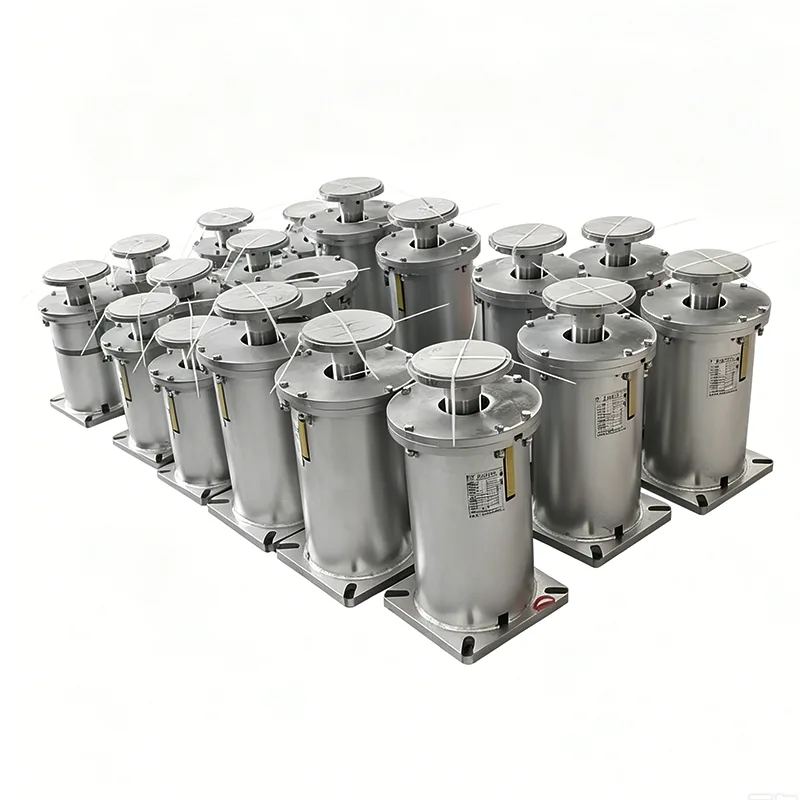

Το Variable Spring Support for Pipeline είναι ένα ελαστικό μηχανικό στήριγμα που έχει σχεδιαστεί για να φέρει το βάρος των σωληνώσεων ενώ δέχεται κατακόρυφη μετατόπιση. Αντί να περιορίζει εντελώς την κίνηση του αγωγού, χρησιμοποιεί έναν μηχανισμό ελατηρίου για να παρέχει μια δύναμη στήριξης που αλλάζει ανάλογα με την εκτροπή του ελατηρίου.
Αυτός ο σχεδιασμός είναι ιδιαίτερα χρήσιμος για βιομηχανικούς αγωγούς που εκτίθενται σε διακυμάνσεις θερμοκρασίας. Για παράδειγμα, ένας αγωγός ατμού μπορεί να κινείται κατακόρυφα καθώς θερμαίνεται κατά τη λειτουργία και συστέλλεται μετά τη διακοπή λειτουργίας. Ένα άκαμπτο στήριγμα μπορεί να περιορίσει αυτή την κίνηση και να μεταφέρει ανεπιθύμητες δυνάμεις στο σύστημα σωληνώσεων. Ένα μεταβλητό στήριγμα ελατηρίου παρέχει ελεγχόμενη ευελιξία ενώ συνεχίζει να μεταφέρει το απαιτούμενο φορτίο.
Η Tianshun κατασκευάζει προϊόντα υποστήριξης αγωγών από το 2012 και αναφέρει ότι παρέχει περισσότερα από 800.000 σετ σε βιομηχανικά έργα παγκοσμίως. Το μεταβλητό εύρος στήριξης ελατηρίων του περιλαμβάνει πολλαπλές διαμορφώσεις, χωρητικότητα φόρτωσης, επιλογές ταξιδιού και προσαρμοσμένες λύσεις για διαφορετικές απαιτήσεις μηχανικής.
Γιατί απαιτείται υποστήριξη μεταβλητού ελατηρίου;
Η μηχανική αγωγών περιλαμβάνει μια ισορροπία μεταξύ της δομικής στήριξης και της ελεγχόμενης κίνησης. Ένας αγωγός πρέπει να παραμένει επαρκώς στηριζόμενος χωρίς να δημιουργεί υπερβολική δευτερεύουσα τάση όταν αλλάζει η θέση του κατά τη λειτουργία.
- Θερμική κίνηση:Προσφέρει ελεγχόμενη κατακόρυφη μετατόπιση που προκαλείται από θέρμανση και ψύξη.
- Κατανομή φορτίου:Διατηρεί συνεχή υποστήριξη για σωλήνες και συναφή εξαρτήματα.
- Διαχείριση άγχους:Βοηθά στη μείωση των υπερβολικών δυνάμεων που μεταδίδονται στον συνδεδεμένο εξοπλισμό.
- Έλεγχος κραδασμών:Παρέχει έναν ελαστικό μηχανισμό στήριξης για τη λειτουργία συστημάτων σωληνώσεων.
- Προστασία εξοπλισμού:Βοηθά στη μείωση της ανεπιθύμητης φόρτισης γύρω από ευαίσθητα ακροφύσια, φλάντζες και συνδέσεις.
- Μηχανική ευελιξία:Μπορούν να επιλεγούν διαφορετικές διαμορφώσεις ανάλογα με τις συνθήκες εγκατάστασης.
Η σωστή επιλογή θα πρέπει να βασίζεται σε πραγματικές παραμέτρους μηχανικής και όχι μόνο στη διάμετρο του σωλήνα. Το βάρος του αγωγού, η θερμοκρασία λειτουργίας, η κατακόρυφη μετατόπιση, η θέση εγκατάστασης και ο διαθέσιμος δομικός χώρος επηρεάζουν την επιλογή υποστήριξης.
Πώς λειτουργεί μια μεταβλητή υποστήριξη ελατηρίου;
Η βασική αρχή λειτουργίας βασίζεται στην ελαστική συμπεριφορά ενός ελατηρίου. Όταν ο αγωγός κινείται κατακόρυφα, το ελατήριο εκτρέπεται και η δύναμη στήριξης του αλλάζει αντίστοιχα. Αυτό επιτρέπει στο στήριγμα να ακολουθεί την κίνηση του αγωγού ενώ συνεχίζει να μεταφέρει το φορτίο.
Όταν ένας υποστηριζόμενος αγωγός κινείται προς τα κάτω, το ελατήριο συμπιέζεται περαιτέρω και η δύναμη στήριξης του αυξάνεται. Όταν ο αγωγός κινείται προς τα πάνω, η συμπίεση του ελατηρίου μειώνεται και η δύναμη στήριξης μειώνεται. Η προκύπτουσα διακύμανση φορτίου ελέγχεται εντός του σχεδιασμένου εύρους λειτουργίας.
Αυτό το χαρακτηριστικό καθιστά τα μεταβλητά στηρίγματα ελατηρίων κατάλληλα για συστήματα όπου αναμένεται κατακόρυφη θερμική κίνηση αλλά μια ορισμένη διακύμανση του φορτίου είναι αποδεκτή. Για εφαρμογές που απαιτούν εξαιρετικά χαμηλή διακύμανση της δύναμης στήριξης σε μεγάλο εύρος διαδρομής, οι μηχανικοί μπορούν αντ' αυτού να εξετάσουν μια σταθερή στήριξη ελατηρίου.
Ποιες είναι οι βασικές τεχνικές προδιαγραφές;
Οι τεχνικές προδιαγραφές θα πρέπει να ταιριάζουν με τον πραγματικό σχεδιασμό των σωληνώσεων. Το Tianshun παρέχει πολλαπλές διαμορφώσεις που προορίζονται να καλύπτουν διαφορετικές βιομηχανικές συνθήκες λειτουργίας.
| Προσδιορισμός | Τυπικό εύρος ή επιλογή | Μηχανικός Σκοπός |
|---|---|---|
| Διαμόρφωση υποστήριξης | Τύπος A, B, C, D, E, F, G | Παρέχει ευελιξία εγκατάστασης |
| Μέγεθος Άνοιξης | Αρ. 0– Όχι. 22 | Ταιριάζει σε διαφορετικές απαιτήσεις φορτίου |
| Εύρος Ταξιδίου | 30, 60, 90, 120, 180 χλστ | Δέχεται διαφορετικές κάθετες κινήσεις |
| Λειτουργικό Φορτίο | 0,2–400 kN | Υποστηρίζει διαφορετικά φορτία αγωγών |
| Κατεύθυνση Κίνησης | Ανοδικά / Κάτω | Ταιριάζει με την αναμενόμενη θερμική μετατόπιση |
| Μεταβλητότητα Φορτίου | ≤25% πρότυπο | Ελέγχει τη διακύμανση της δύναμης στήριξης |
| Υλικό στέγασης | Ανθρακούχο χάλυβα Q235/Q355 | Παρέχει δομική αντοχή |
| Επεξεργασία Επιφανειών | Γαλβανισμένο εν θερμώ / Βαμμένο | Βελτιώνει την περιβαλλοντική αντοχή |
Επειδή οι συνθήκες λειτουργίας διαφέρουν από το ένα έργο στο άλλο, αυτές οι τιμές θα πρέπει να αντιμετωπίζονται ως αναφορές επιλογής και όχι ως υποκατάστατα υπολογισμών μηχανικής για συγκεκριμένο έργο.
Ποια είναι τα κύρια συστατικά;
Ένα μεταβλητό στήριγμα ελατηρίου συνήθως συνδυάζει πολλά μηχανικά εξαρτήματα σε ένα ελεγχόμενο συγκρότημα στήριξης. Κάθε εξάρτημα συμβάλλει στην αξιόπιστη λειτουργία και εγκατάσταση.
- Ελικοειδές ελατήριο:Το κύριο ελαστικό στοιχείο που δημιουργεί τη δύναμη στήριξης.
- Άνω και κάτω συνδετικές πλάκες:Συνδέστε το στήριγμα με το συγκρότημα του αγωγού και τα δομικά στοιχεία.
- Ένδειξη φορτίου:Παρέχει πληροφορίες σχετικά με τη θέση, το φορτίο ή τη μετατόπιση του ελατηρίου.
- Συσκευή κλειδώματος:Βοηθά στην ασφάλιση του ελατηρίου κατά τη μεταφορά, την εγκατάσταση και τη θέση σε λειτουργία.
- Προστατευτικό περίβλημα:Βοηθά στην προστασία του μηχανισμού ελατηρίου από τη σκόνη, το νερό της βροχής και τους περιβαλλοντικούς ρύπους.
Για απαιτητικά βιομηχανικά έργα, η επιλογή εξαρτημάτων θα πρέπει να λαμβάνει υπόψη τη θερμοκρασία λειτουργίας, την έκθεση στη διάβρωση, τις συνθήκες φορτίου, τις απαιτήσεις συντήρησης και το περιβάλλον εγκατάστασης.
Ποια είναι τα κύρια πλεονεκτήματα;
Το σημαντικότερο πλεονέκτημα ενός Variable Spring Support for Pipeline είναι η ικανότητά του να συνδυάζει υποστήριξη φορτίου με ελεγχόμενη κάθετη κίνηση. Αυτό το καθιστά πρακτική επιλογή για πολλά θερμικά ενεργά συστήματα σωληνώσεων.
- Ελεγχόμενη θερμική μετατόπιση:Ο μηχανισμός ελατηρίου ακολουθεί την κατακόρυφη κίνηση του σωλήνα χωρίς να περιορίζει πλήρως τον αγωγό.
- Προβλεπόμενη διακύμανση φορτίου:Η δύναμη στήριξης αλλάζει ανάλογα με την εκτροπή του ελατηρίου εντός του σχεδιασμένου εύρους.
- Ευρεία επιλογή προδιαγραφών:Διαφορετικά μεγέθη ελατηρίων και εύρος διαδρομής επιτρέπουν στους μηχανικούς να ταιριάξουν την ικανότητα υποστήριξης με τις απαιτήσεις του έργου.
- Ευέλικτη εγκατάσταση:Πολλαπλές διαμορφώσεις στήριξης μπορούν να φιλοξενήσουν διαφορετικές δομικές ρυθμίσεις.
- Ευκολία συντήρησης:Τα αρθρωτά εξαρτήματα μπορούν να απλοποιήσουν την επιθεώρηση, την αντικατάσταση και τη συντήρηση.
- Προσαρμογή:Ειδικές απαιτήσεις φορτίου, μετατόπισης, υλικού ή διαστάσεων μπορούν να ληφθούν υπόψη για μη τυποποιημένα έργα.
Πού χρησιμοποιείται η υποστήριξη μεταβλητού ελατηρίου;
Τα μεταβλητά στηρίγματα ελατηρίων λαμβάνονται υπόψη συνήθως για βιομηχανικά συστήματα σωληνώσεων όπου η κατακόρυφη κίνηση εμφανίζεται κατά την κανονική λειτουργία. Οι τυπικές εφαρμογές περιλαμβάνουν:
- Αγωγοί ατμού και τροφοδοσίας σε θερμοηλεκτρικούς σταθμούς
- Συστήματα συμπυκνωμάτων και βοηθητικών σωληνώσεων
- Αγωγοί πετροχημικών διεργασιών
- Σωληνώσεις σύνδεσης εναλλάκτη θερμότητας
- Συστήματα μεταφοράς πετρελαίου και φυσικού αερίου
- Σταθμοί συμπίεσης φυσικού αερίου και θάλαμοι βαλβίδων
- Δίκτυα κεντρικής θέρμανσης
- Εγκαταστάσεις επεξεργασίας νερού και λυμάτων
- Συστήματα σωληνώσεων πλοίων και υπεράκτιων σωληνώσεων
Για παράδειγμα, σε μια γραμμή διεργασίας υψηλής θερμοκρασίας, η επαναλαμβανόμενη θέρμανση και ψύξη μπορεί να προκαλέσει αλλαγή της ανύψωσης του σωλήνα. Τα σωστά επιλεγμένα στηρίγματα ελατηρίων μπορούν να εξυπηρετήσουν αυτή την κίνηση, διατηρώντας παράλληλα τη στήριξη του αγωγού καθ' όλη τη διάρκεια του κύκλου λειτουργίας.
Πώς πρέπει να επιλέξετε τη σωστή υποστήριξη άνοιξης;
Η σωστή επιλογή ξεκινά με ακριβή δεδομένα έργου. Η αγορά ενός στηρίγματος ελατηρίου που βασίζεται μόνο στο ονομαστικό μέγεθος σωλήνα μπορεί να οδηγήσει σε ακατάλληλη χωρητικότητα φορτίου ή ακατάλληλη περιοχή διαδρομής.
Οι μηχανικοί και οι αγοραστές θα πρέπει να προετοιμάσουν τις ακόλουθες πληροφορίες πριν ζητήσουν προσφορά:
- Φορτίο λειτουργίας αγωγού
- Εγκατεστημένο ή ψυχρό φορτίο
- Λειτουργικό ή θερμό φορτίο
- Αναμενόμενη κατακόρυφη μετατόπιση
- Κατεύθυνση κίνησης
- Θερμοκρασία λειτουργίας
- Βάρος αγωγού και μόνωσης
- Τοποθεσία εγκατάστασης και διαθέσιμος χώρος
- Απαιτούμενο υλικό και επιφανειακή επεξεργασία
- Ισχύοντα πρότυπα και τεκμηρίωση έργου
Η παροχή πλήρους πληροφοριών επιτρέπει σε έναν επαγγελματία προμηθευτή υποστήριξης μεταβλητού ελατηρίου να προτείνει μια κατάλληλη διαμόρφωση και να αποφύγει τον περιττό επανασχεδιασμό κατά την εγκατάσταση.
Γιατί έχει σημασία η ποιότητα κατασκευής;
Η απόδοση στήριξης ελατηρίου εξαρτάται σε μεγάλο βαθμό από την ακρίβεια του ελατηρίου, την ποιότητα του υλικού, τη συνοχή των διαστάσεων, τη βαθμονόμηση φορτίου και την ποιότητα συναρμολόγησης. Επομένως, οι έλεγχοι κατασκευής είναι σημαντικοί όταν το στήριγμα γίνεται μέρος ενός κρίσιμου βιομηχανικού συστήματος σωληνώσεων.
Η Tianshun δηλώνει ότι η διαδικασία παραγωγής της περιλαμβάνει επιθεώρηση πρώτων υλών, κατασκευή ελατηρίου CNC, δοκιμή απόδοσης ελατηρίου, επιθεώρηση διαστάσεων τελικού προϊόντος, βαθμονόμηση φορτίου και επιθεώρηση πριν από την παράδοση. Το σύστημα διαχείρισης ποιότητας της είναι πιστοποιημένο κατά ISO 9001:2015, ενώ η εταιρεία δηλώνει ότι τα προϊόντα της συμμορφώνονται με τα διεθνή πρότυπα συμπεριλαμβανομένων των απαιτήσεων CE και API.
Για μεγάλες βιομηχανικές παραγγελίες, οι αγοραστές θα πρέπει επίσης να εξετάσουν εάν ο κατασκευαστής μπορεί να παρέχει κατάλληλα αρχεία επιθεώρησης, δεδομένα φόρτωσης, τεκμηρίωση υλικού, πληροφορίες διαστάσεων και τεχνική υποστήριξη. Αυτά τα έγγραφα μπορούν να κάνουν την εγκατάσταση, τη θέση σε λειτουργία και τη μελλοντική συντήρηση πιο ανιχνεύσιμες.
Πώς συγκρίνεται με άλλα στηρίγματα σωλήνων;
Τα μεταβλητά στηρίγματα ελατηρίων δεν προορίζονται να αντικαταστήσουν κάθε τύπο στήριξης σωλήνων. Η κατάλληλη λύση εξαρτάται από το μέγεθος της κίνησης του αγωγού και την αποδεκτή διακύμανση της δύναμης στήριξης.
| Συντελεστής σύγκρισης | Μεταβλητή υποστήριξη ελατηρίου | Στήριγμα άκαμπτου σωλήνα | Συνεχής ανοιξιάτικη υποστήριξη |
|---|---|---|---|
| Κάθετη Κίνηση | Προσφέρει ελεγχόμενη κίνηση | Γενικά περιορίζει την κίνηση | Επιτρέπει μεγαλύτερη κίνηση |
| Παραλλαγή φορτίου | Μέτριος | Μπορεί να αλλάξει απότομα με συνθήκες συγκράτησης | Πολύ χαμηλά |
| Τυπική Εφαρμογή | Γενική θερμική μετατόπιση | Ελάχιστη μετατόπιση | Μεγάλη μετατόπιση ή ευαίσθητα συστήματα |
| Δομική πολυπλοκότητα | Μέσον | Χαμηλός | Πιο ψηλά |
| Επίπεδο Κόστους | Μέσον | Γενικά χαμηλότερα | Γενικά υψηλότερα |
Η βασική διάκριση είναι η σχέση μεταξύ κίνησης και δύναμης υποστήριξης. Ένα μεταβλητό στήριγμα ελατηρίου επιτρέπει στη δύναμη στήριξης να αλλάζει μέσα σε ένα καθορισμένο εύρος, ενώ ένα σταθερό στήριγμα ελατηρίου έχει σχεδιαστεί για να διατηρεί μια πολύ πιο σταθερή δύναμη στήριξης σε όλο το εύρος διαδρομής του.
Συχνές Ερωτήσεις
Ποια είναι η κύρια λειτουργία μιας μεταβλητής υποστήριξης ελατηρίου για αγωγό;
Η κύρια λειτουργία του είναι να υποστηρίζει φορτία αγωγών ενώ επιτρέπει την ελεγχόμενη κατακόρυφη κίνηση που προκαλείται από θερμική διαστολή, συστολή, δόνηση ή μεταβαλλόμενες συνθήκες λειτουργίας.
Πότε πρέπει να χρησιμοποιείται ένα μεταβλητό στήριγμα ελατηρίου αντί για ένα άκαμπτο στήριγμα;
Ένα μεταβλητό στήριγμα ελατηρίου θα πρέπει να λαμβάνεται υπόψη όταν ο αγωγός πρέπει να κινηθεί κατακόρυφα κατά τη λειτουργία. Ένα άκαμπτο στήριγμα είναι γενικά πιο κατάλληλο όπου η κίνηση είναι ελάχιστη και η συγκράτηση είναι αποδεκτή.
Ποια είναι η διαφορά μεταξύ μεταβλητών και σταθερών στηρίξεων ελατηρίου;
Ένα μεταβλητό στήριγμα ελατηρίου αλλάζει τη δύναμη στήριξης του καθώς το ελατήριο εκτρέπεται. Ένα σταθερό στήριγμα ελατηρίου έχει σχεδιαστεί για να διατηρεί μια πιο σχεδόν σταθερή δύναμη στήριξης σε όλο το καθορισμένο εύρος διαδρομής, καθιστώντας το χρήσιμο για εφαρμογές όπου η διακύμανση του φορτίου πρέπει να ελαχιστοποιηθεί.
Ποιες πληροφορίες απαιτούνται κατά την παραγγελία ενός μεταβλητού στηρίγματος ελατηρίου;
Οι σημαντικές πληροφορίες περιλαμβάνουν συνήθως φορτίο λειτουργίας, ψυχρό φορτίο, θερμό φορτίο, κατακόρυφη μετατόπιση, κατεύθυνση κίνησης, θερμοκρασία λειτουργίας, συνθήκες εγκατάστασης, διαθέσιμο χώρο, απαιτήσεις υλικών και ισχύοντα πρότυπα μηχανικής.
Μπορεί η Tianshun να παρέχει προσαρμοσμένες λύσεις υποστήριξης ελατηρίου;
Ναί. Η Tianshun παρέχει τυποποιημένα προϊόντα καθώς και προσαρμοσμένες λύσεις για ειδικές δυνατότητες φόρτωσης, απαιτήσεις ταξιδιού, διαστάσεις, περιορισμούς εγκατάστασης, υλικά και απαιτήσεις επιφανειακής επεξεργασίας.
Σύναψη
Ένα σωστά επιλεγμένοΜεταβλητή υποστήριξη ελατηρίου για αγωγόμπορεί να παρέχει μια πρακτική ισορροπία μεταξύ της υποστήριξης του φορτίου του αγωγού και της ελεγχόμενης θερμικής κίνησης. Επιτρέποντας κατακόρυφη μετατόπιση διατηρώντας παράλληλα προβλέψιμη δύναμη στήριξης, μπορεί να βοηθήσει στη διαχείριση της πίεσης των σωληνώσεων και στην προστασία του συνδεδεμένου εξοπλισμού στην παραγωγή ενέργειας, πετροχημικών, πετρελαίου και φυσικού αερίου, επεξεργασίας νερού και άλλες βιομηχανικές εφαρμογές. Το καταλληλότερο μοντέλο πρέπει πάντα να επιλέγεται σύμφωνα με το πραγματικό φορτίο, τη μετατόπιση, τη θερμοκρασία, την εγκατάσταση και τις δομικές απαιτήσεις. Με τυποποιημένες διαμορφώσεις, δυνατότητες προσαρμογής, διαδικασίες ποιοτικού ελέγχου και τεχνική υποστήριξη, η Tianshun μπορεί να παρέχει λύσεις υποστήριξης ελατηρίου για ένα ευρύ φάσμα έργων βιομηχανικών σωληνώσεων. Εάν σχεδιάζετε ένα νέο σύστημα σωληνώσεων, αντικαθιστώντας υπάρχοντα στηρίγματα ή αξιολογείτε μια προσαρμοσμένη λύση υποστήριξης ελατηρίου,επικοινωνήστε μαζί μαςμε τις τεχνικές απαιτήσεις σας για να συζητήσετε την κατάλληλη διαμόρφωση και προσφορά προϊόντος.
