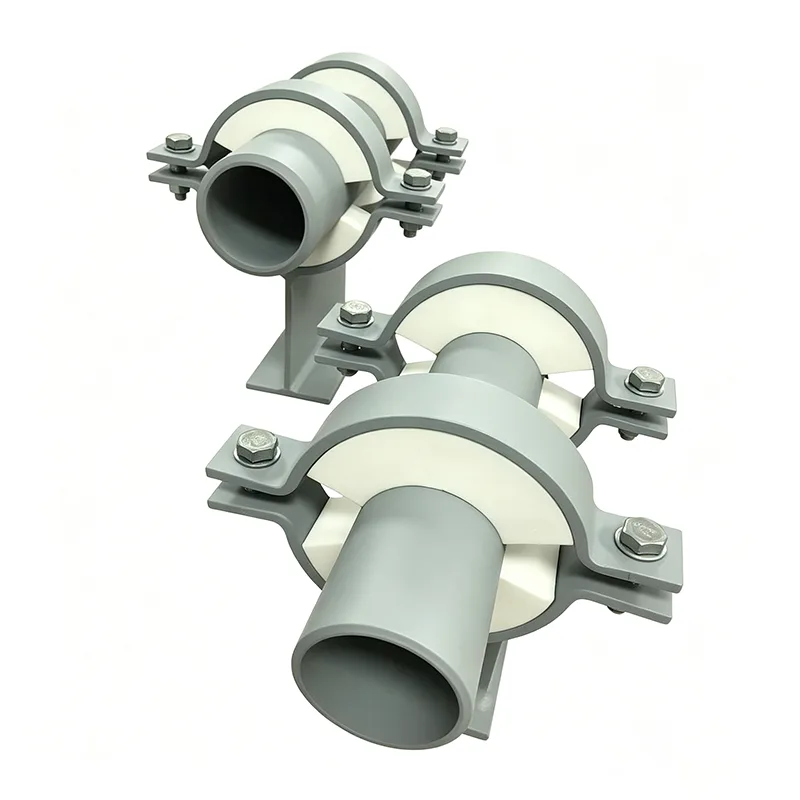

Μονωμένα στηρίγματα σωλήνων

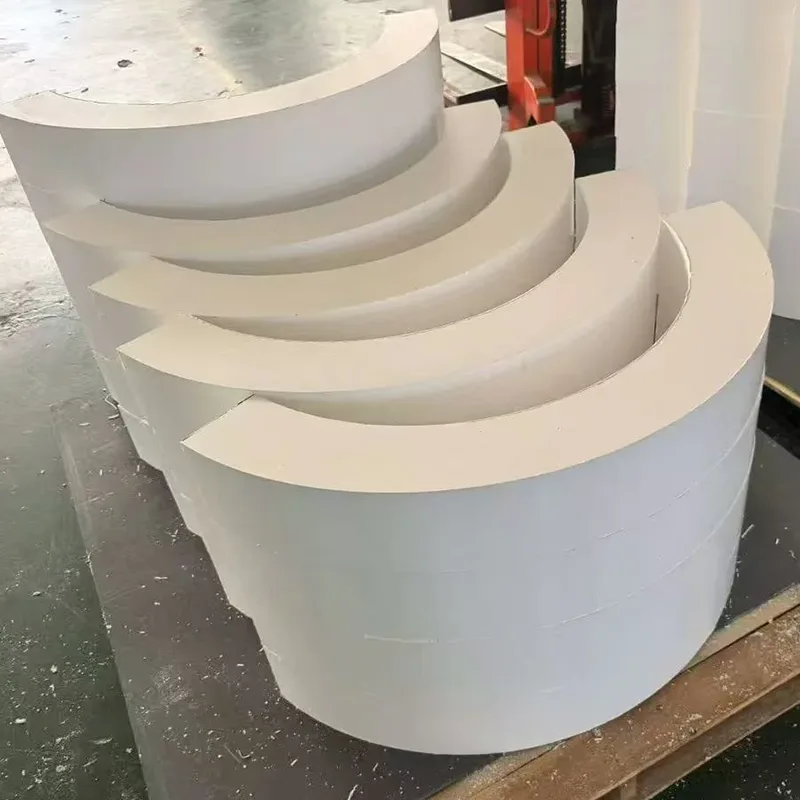

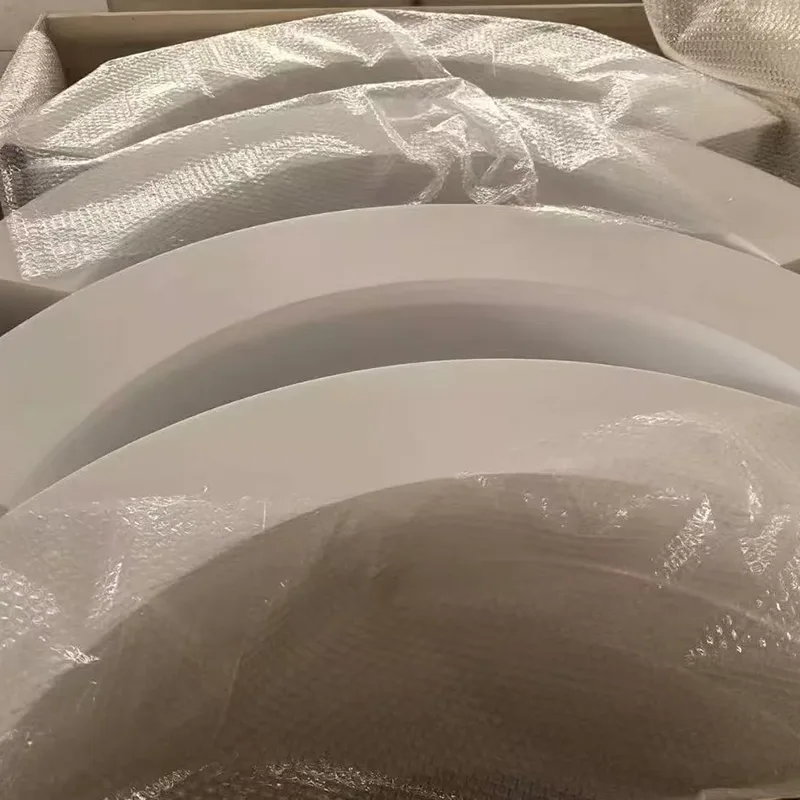

Πρόκειται για ένα ειδικά σχεδιασμένο στήριγμα για μονωμένους σωλήνες, σχεδιασμένο να συγκρατεί μόνωση από PTFE επεξεργασμένο με ακρίβεια και χύτευση με συμπίεση. Αυτή τη στιγμή υπάρχει μεγάλη ζήτηση για αυτό το προϊόν στη ρωσική αγορά. Στην Κίνα, η ποιότητα των προϊόντων PTFE ποικίλλει σημαντικά, γεγονός που καθιστά δύσκολο για τους διεθνείς εμπόρους να προμηθευτούν προϊόντα υψηλής ποιότητας. Η εταιρεία μας χρησιμοποιεί υλικά υψηλής ποιότητας και κατασκευάζει στηρίγματα σε ένα εύρος μεγεθών από DN20 έως DN1200.

Ένα μη μονωμένο στήριγμα σε έναν κατά τα άλλα καλά μονωμένο σωλήνα είναι μια τρύπα στο σύστημα. Σε μια γραμμή κρύου νερού, στάζει συμπύκνωση. Σε μια γραμμή ατμού, εκπέμπει θερμότητα. Σε έναν κρυογονικό σωλήνα, τραβάει την υγρασία από τον αέρα και τον παγώνει. Ο σκοπός ενός μονωμένου στηρίγματος σωλήνων είναι να κλείσει αυτό το κενό — να μεταφέρει το βάρος του σωλήνα, τα περιεχόμενα και τη μόνωση χωρίς να δημιουργηθεί θερμικό βραχυκύκλωμα μεταξύ του σωλήνα και της κατασκευής.

Η Yangzhou Tianshun έχει σχεδιάσει και κατασκευάσει μονωτικά στηρίγματα σωλήνων από το 2012 για δίκτυα περιφερειακής ψύξης, βιομηχανικά συστήματα ατμού, τερματικά LNG και μονάδες επεξεργασίας τροφίμων σε όλο τον κόσμο. Κατασκευάζουμε κάθε στήριγμα ως ένα συγκρότημα δοκιμασμένο με ένα μόνο φορτίο με το μονωτικό μπλοκ πλήρως ενσωματωμένο, ώστε να μην χρειάζεται να κατασκευάσετε τη θερμοδιακοπή επί τόπου.

Πώς λειτουργεί η Θερμοδιακοπή

Σε ένα τυπικό παπούτσι σωλήνα, η μεταλλική σέλα στηρίζεται απευθείας στη μεταλλική πλάκα βάσης. Η θερμότητα ή το κρύο διοχετεύεται κατευθείαν. Σε ένα μονωμένο στήριγμα, ένα άκαμπτο μονωτικό μπλοκ βρίσκεται ανάμεσα στα δύο μεταλλικά μέρη. Το φορτίο του σωλήνα ταξιδεύει από τη σέλα στη μόνωση και από τη μόνωση στην πλάκα βάσης. Σε κανένα σημείο η σέλα δεν αγγίζει την πλάκα βάσης. Το μπλοκ κατασκευάζεται για να ταιριάζει με τη διάμετρο του σωλήνα στη μία όψη και τη βάση από χάλυβα στην άλλη, δίνοντας πλήρη επαφή και χωρίς σημειακά φορτία.

Το υλικό του μπλοκ επιλέγεται για να παραμένει ανθεκτικό στη θερμοκρασία σχεδιασμού. Πολυϊσοκυανουρικό υψηλής πυκνότητας (PIR) λειτουργεί για γραμμές κρύου νερού και γλυκόλης. Το κυψελοειδές γυαλί χειρίζεται κρυογονική υπηρεσία μέχρι τους -196°C και προσφέρει σχεδόν μηδενική διαπερατότητα υδρατμών. Το πυριτικό ασβέστιο παίρνει τις γραμμές ατμού και ζεστού λαδιού μέχρι τους 650°C. Η αντοχή σε θλίψη του μπλοκ ελέγχεται έναντι του πλήρους φορτίου υδροδοκιμής —όχι μόνο του βάρους λειτουργίας— ώστε να μην συνθλίβεται κατά τη θέση σε λειτουργία.

Ένα φράγμα ατμών που δεν σταματά στην υποστήριξη

Σε ψυχρούς σωλήνες, η είσοδος υγρασίας είναι η μεγαλύτερη μακροπρόθεσμη απειλή. Οι υδρατμοί που διεισδύουν στη μόνωση τελικά θα συμπυκνωθούν, θα παγώσουν ή θα διαβρώσουν την επιφάνεια του σωλήνα. Τα μονωμένα μας στηρίγματα είναι κατασκευασμένα με ένα συνεχές μεταλλικό κολάρο στεγανοποίησης γύρω από το μονωτικό μπλοκ. Το πλήρωμα του εργοταξίου περνά το μονωτικό μανδύα του σωλήνα μέχρι αυτό το κολάρο και το σφραγίζει με κόλλα ή ταινία. Κανένα κενό. Χωρίς έμπλαστρο κομμένο στο χέρι. Απλώς ένα καθαρό, επιθεωρήσιμο σφράγισμα ατμού που παραμένει σφιχτό.

Όταν ο σωλήνας πρέπει να γλιστρήσει, η μόνωση παραμένει τοποθετημένη

Πολλές μονωμένες γραμμές διαστέλλονται και συστέλλονται με τη θερμοκρασία. Μια σταθερή υποστήριξη θα καταπολεμούσε αυτό το κίνημα. Ενσωματώνουμε μια συρόμενη επιφάνεια χαμηλής τριβής απευθείας στο συγκρότημα στήριξης. Ένα γυαλισμένο φύλλο ανοξείδωτου χάλυβα είναι κολλημένο στην κάτω πλευρά του μονωτικού μπλοκ (ή σε μια πλάκα κατανομής φορτίου κάτω από αυτό). Ένα επίθεμα εμποτισμένο με PTFE ή γραφίτη είναι κολλημένο στην κορυφή της πλάκας βάσης. Οι δύο επιφάνειες γλιστρούν μεταξύ τους με έναν συντελεστή τριβής αρκετά χαμηλό ώστε οι θερμικές δυνάμεις του σωλήνα να μπορούν να τον ξεπεράσουν. Ολόκληρη η διεπαφή ολίσθησης περικλείεται μέσα στο σώμα στήριξης, προστατεύεται από τη σκόνη, το τρίξιμο και το νερό, έτσι ώστε να κινείται ελεύθερα για όλη τη διάρκεια ζωής του συστήματος.

Κατασκευάστηκε για να ταιριάζει με τις προδιαγραφές του σωλήνα σας, όχι με κατάλογο

Δεν επιλέγουμε ένα μονωμένο στήριγμα από ένα ράφι. Κάθε παραγγελία διαμορφώνεται σύμφωνα με τα εξής:

Μέγεθος σωλήνα και πάχος τοιχώματος

Μονωτικό υλικό και πάχος

Θερμοκρασίες λειτουργίας και σχεδιασμού

Φορτία υποστήριξης (νεκρό βάρος, υδροδοκιμή, περιστασιακά)

Απαιτήσεις κίνησης (αξονική ολίσθηση, σταθερή άγκυρα, πλευρικός οδηγός)

Περιβαλλοντική έκθεση (εσωτερική, εξωτερική, παράκτια, πλύση, ζώνη πυρκαγιάς)

Τα εξαρτήματα από χάλυβα είναι γαλβανισμένος εν θερμώ ανθρακούχο χάλυβας στάνταρ, με ανοξείδωτο χάλυβα (304L, 316L) διαθέσιμο για διαβρωτικές ή υγιεινές εφαρμογές. Όλες οι δομικές συγκολλήσεις πραγματοποιούνται από ειδικευμένους συγκολλητές με πιστοποιημένες διαδικασίες.

Εφαρμογές σε όλους τους τομείς

Κρύο νερό και ψύξη περιοχής: Χωρίς συμπύκνωση, χωρίς στάζει, χωρίς CUI.

Ατμός και ζεστό νερό: Ελάχιστη απώλεια θερμότητας, ασφαλείς θερμοκρασίες αφής και πλάκες ολίσθησης που επιτρέπουν την επέκταση.

Cryogenic and LNG: Κυψελοειδή μονωτικά μπλοκ γυαλιού, σώματα από ανοξείδωτο χάλυβα και κρύα παπούτσια που εμποδίζουν τον πάγο στη δομή.

Τρόφιμα και φαρμακευτικά προϊόντα: Ανοξείδωτο ατσάλι, υγιεινά φινιρίσματα, ενθυλακωμένη μόνωση και συμβατότητα πλήρους πλύσης.

Πετρέλαιο και φυσικό αέριο: Υπόξινα υλικά σέρβις, επιλογές πυρόσβεσης και στεγανά σχέδια για παράκτια και υπεράκτια περιβάλλοντα.

Τεκμηρίωση που υποστηρίζει κάθε παραγγελία

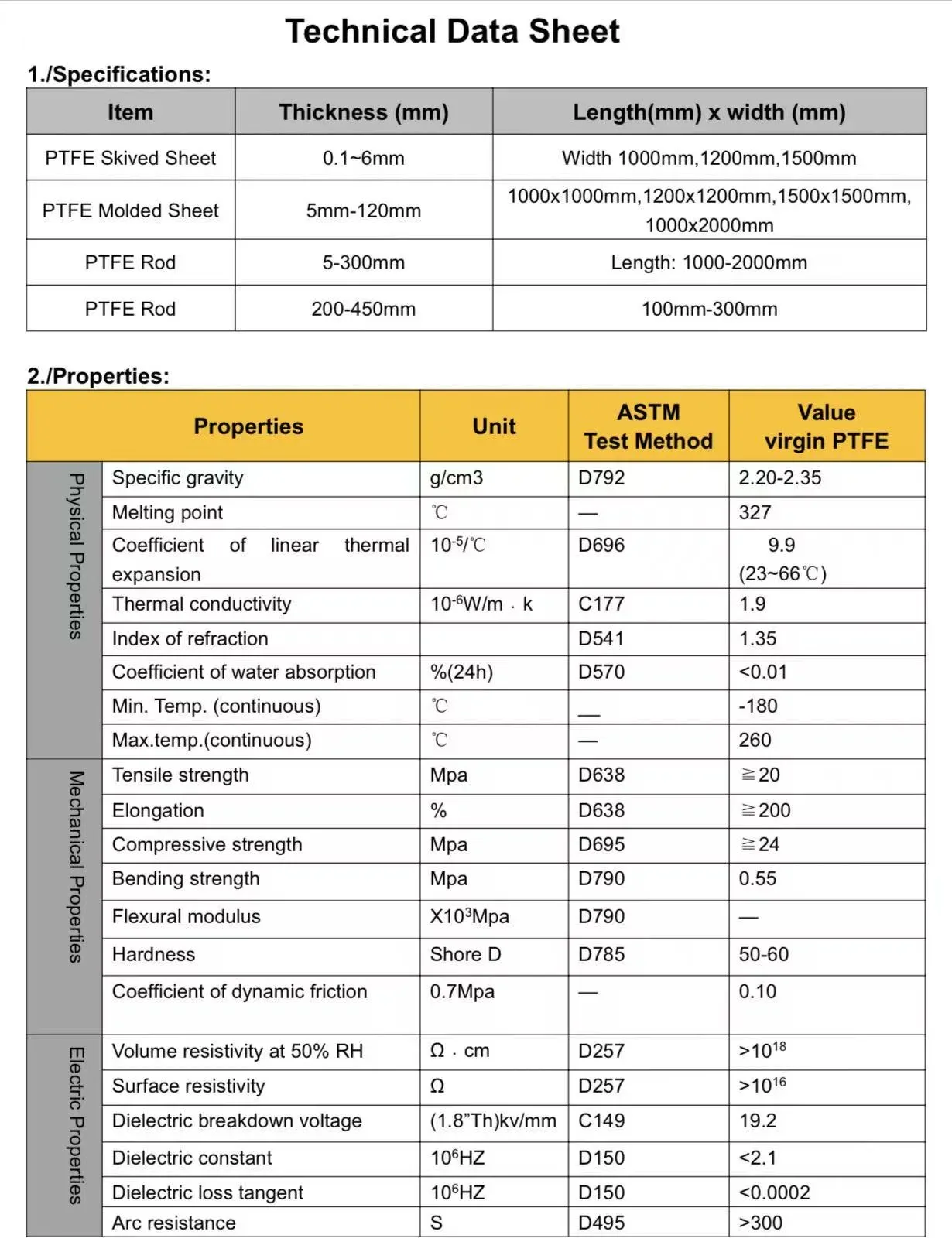

Κάθε αποστολή περιλαμβάνει πιστοποιητικά υλικού EN 10204 Type 3.1, φύλλα δεδομένων μόνωσης με τιμές αντοχής σε θλίψη και θερμική αγωγιμότητα, εκθέσεις επιθεώρησης διαστάσεων και πιστοποιητικά δοκιμής φορτίου όταν απαιτείται. Για έργα πετρελαίου και φυσικού αερίου, μπορούμε να παρέχουμε εκθέσεις δοκιμών HIC και τεκμηρίωση συμμόρφωσης με το NACE. Για εφαρμογές ποιότητας τροφίμων, οι αναφορές φινιρίσματος επιφανειών και οι δηλώσεις υλικών είναι στάνταρ.

FAQ

Ε: Μπορείτε να ταιριάξετε οποιοδήποτε τύπο μόνωσης και πάχος;

Α: Ναι. Επεξεργαζόμαστε το μπλοκ μόνωσης στο ακριβές OD του σωλήνα και το πάχος μόνωσης και επιλέγουμε το υλικό του μπλοκ για τη θερμοκρασία λειτουργίας σας.

Ε: Παρέχετε ολόκληρη τη μονάδα, συμπεριλαμβανομένης της πλάκας ολίσθησης, εάν χρειάζεται κίνηση;

Α: Ναι. Μπορούμε να ενσωματώσουμε μια πλάκα ολίσθησης από PTFE ή γραφίτη στη βάση, όλα κλεισμένα μέσα στο σώμα στήριξης.

Ε: Πώς εμποδίζετε το μπλοκ μόνωσης να βραχεί;

Α: Το μπλοκ είναι πλήρως ενθυλακωμένο στο σώμα στήριξης από χάλυβα και παρέχουμε ένα μεταλλικό κολάρο στεγανοποίησης για μια συνεχή σύνδεση φραγμού υδρατμών με τη μόνωση του σωλήνα.

Ε: Τι γίνεται αν ο σωλήνας μου είναι από ανοξείδωτο χάλυβα ή απαιτεί συνθήκες υγιεινής;

Α: Κατασκευάζουμε ολόκληρο το στήριγμα από ανοξείδωτο χάλυβα 304L ή 316L με τουρσί και παθητικοποιημένες επιφάνειες, κατάλληλο για πλύσιμο και περιβάλλοντα ποιότητας τροφίμων.

Ε: Μπορώ να λάβω μια έκδοση με βαθμολογία φωτιάς;

Α: Ναι. Μπορούμε να ενσωματώσουμε υλικά παθητικής πυροπροστασίας που έχουν βαθμολογηθεί για έκθεση σε πυρκαγιά κυτταρίνης ή εκτόξευσης, διατηρώντας την φέρουσα ακεραιότητα για την απαιτούμενη περίοδο.

Ένα στήριγμα μονωμένου σωλήνα είναι ένα μικρό εξάρτημα σε ένα μεγάλο έργο, αλλά ένα αποτυχημένο - θρυμματισμένη μόνωση, διαχωρισμένο φράγμα ατμών, δεσμευμένη πλάκα ολίσθησης - μπορεί να αναγκάσει μια απρογραμμάτιστη διακοπή λειτουργίας. Κάνουμε αυτές τις υποστηρίξεις για πάνω από μια δεκαετία, στέλνοντας σε περισσότερες από 45 χώρες, με πάνω από το 70% της επιχείρησής μας να προέρχεται από επαναλαμβανόμενους πελάτες. Αυτή η εγγραφή υπάρχει επειδή αντιμετωπίζουμε κάθε υποστήριξη ως ένα κατασκευασμένο συγκρότημα, όχι ως στοιχείο αποθέματος. Στείλτε μας το πρόγραμμα σωλήνων και τις προδιαγραφές μόνωσης. Θα επιστρέψουμε μια πρόταση με διαστάσεις και μια σταθερή τιμή εντός μιας ημέρας.
