Προμονωμένη υποστήριξη ολίσθησης σωλήνων

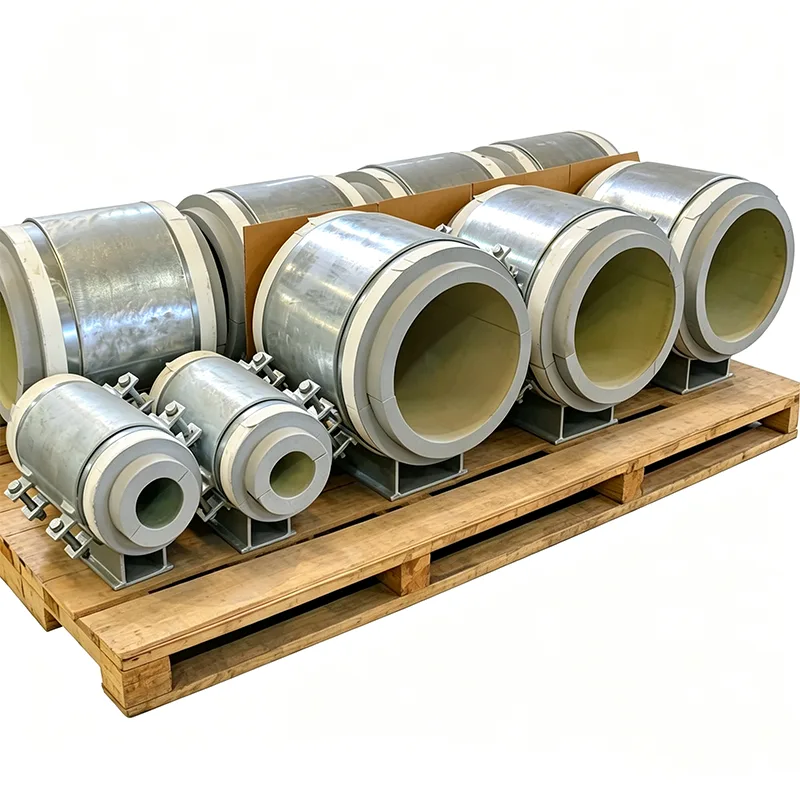

Ένας σωλήνας που διαστέλλεται και συστέλλεται υπό τις αλλαγές θερμοκρασίας πρέπει να κινείται στα στηρίγματα του. Ένας σωλήνας που πρέπει να παραμείνει μονωμένος χρειάζεται ένα αδιάσπαστο θερμικό περίβλημα. Η ικανοποίηση και των δύο απαιτήσεων στο ίδιο σημείο στήριξης συνήθως σημαίνει εγκατάσταση μιας ξεχωριστής πλάκας ολίσθησης και, στη συνέχεια, κοπή μόνωσης γύρω από αυτήν επί τόπου - μια σειρά που αφήνει χώρο για κακή ευθυγράμμιση, συμπιεσμένη μόνωση και αναξιόπιστη στεγανοποίηση ατμών. Ένα προμονωμένο στήριγμα ολίσθησης σωλήνα το λύνει αυτό ενσωματώνοντας τον μηχανισμό ολίσθησης και το μονωτικό μπλοκ σε μια ενιαία, εργοστασιακά συναρμολογημένη μονάδα που φτάνει στο εργοτάξιο έτοιμη να δεχθεί τον σωλήνα και την παρακείμενη μόνωση.

Έχουμε παράγει αυτά τα ενσωματωμένα στηρίγματα ολίσθησης στο εργοστάσιό μας στο Yangzhou από το 2012, για γραμμές ατμού, δίκτυα κρύου νερού και κρυογονικούς σωλήνες μεταφοράς σε περισσότερες από 45 χώρες. Κάθε συγκρότημα έχει σχεδιαστεί έτσι ώστε ο σωλήνας να κινείται ελεύθερα, η μόνωση να παραμένει ανέπαφη και ο χάλυβας στήριξης να παραμένει σε ασφαλή θερμοκρασία.

Πώς συνεργάζονται οι συρόμενες και μονωτικές λειτουργίες

Το σώμα στήριξης περιέχει ένα άκαμπτο μονωτικό μπλοκ υψηλής πυκνότητας που μεταφέρει το φορτίο του σωλήνα από τη σέλα προς τα κάτω στην πλάκα βάσης. Κανένα μέταλλο δεν αγγίζει μέταλλο μέσω της διαδρομής φορτίου: η ίδια η μόνωση λειτουργεί ως θερμοδιακοπή. Κάτω από το μπλοκ μόνωσης, ένα συρόμενο ζεύγος χαμηλής τριβής είναι τοποθετημένο με ακρίβεια κατά την κατασκευή.

Το άνω συρόμενο εξάρτημα είναι ένα γυαλισμένο φύλλο ανοξείδωτου χάλυβα κολλημένο στην κάτω πλευρά του μονωτικού μπλοκ ή σε μια ενδιάμεση πλάκα κατανομής φορτίου.

Το κάτω συρόμενο εξάρτημα είναι ένα επίθεμα εμποτισμένο με PTFE ή γραφίτη, στερεωμένο στην κορυφή της πλάκας βάσης από χάλυβα.

Ολόκληρη η διεπαφή ολίσθησης περικλείεται μέσα στο σώμα στήριξης, προστατεύεται από τη σκόνη κατασκευής, τον άνεμο και την υγρασία που θα μπορούσαν να αυξήσουν την τριβή ή να προκαλέσουν διάβρωση με την πάροδο του χρόνου.

Η επιφάνεια της ολίσθησης και το μήκος διαδρομής υπολογίζονται από τα δεδομένα της ανάλυσης τάσης του σωλήνα σας. Προσθέτουμε ένα γενναιόδωρο περιθώριο πέρα ​​από τη μέγιστη αναμενόμενη μετατόπιση, έτσι ώστε ακόμη και ένα ασυνήθιστο παροδικό να μην ωθήσει το στήριγμα πέρα ​​από το σχεδιασμένο εύρος του.

Μόνωση που αποδίδει στη θερμοκρασία λειτουργίας σας

Το υλικό του μονωτικού μπλοκ επιλέγεται για τις συγκεκριμένες θερμικές συνθήκες της γραμμής σας, δεν έχει επιλεγεί από ένα απόθεμα που ταιριάζει σε όλα. Οι τυπικές επιλογές υλικών μας περιλαμβάνουν:

PIR υψηλής πυκνότητας (πολυισοκυανουρικό): για κρύο νερό, άλμη και κρύες υπηρεσίες μέχρι -50°C.

Κυψελωτό γυαλί: για κρυογονικές εφαρμογές έως -196°C όπου η στεγανότητα από την υγρασία είναι κρίσιμη.

Πυριτικό ασβέστιο: για ατμό, ζεστό λάδι και γραμμές επεξεργασίας έως 650°C.

Πλάκες με βάση τον περλίτη ή μικροπορώδεις: για εφαρμογές που απαιτούν πολύ χαμηλή θερμική αγωγιμότητα σε ακραίες θερμοκρασίες.

Κάθε μπλοκ κατασκευάζεται για να ταιριάζει με τη διάμετρο του σωλήνα και το πάχος μόνωσης που καθορίζεται για το έργο. Η αντοχή σε θλίψη επαληθεύεται έναντι του πλήρους φορτίου υδροδοκιμής, όχι μόνο του βάρους λειτουργίας, για την αποφυγή σύνθλιψης κατά τη θέση σε λειτουργία.

Ένα φράγμα ατμών που δεν διακόπτεται

Το μεταλλικό σώμα παπουτσιού είναι κατασκευασμένο με ενσωματωμένη φλάντζα στεγανοποίησης. Όταν το πλήρωμα του εργοταξίου τοποθετεί τη μόνωση του σωλήνα και την εξωτερική επένδυση, φέρνει το φράγμα ατμών απευθείας σε αυτή τη φλάντζα και το σφραγίζει με κόλλα ή ταινία. Το αποτέλεσμα είναι ένας συνεχής, επιθεωρήσιμος φάκελος που περνά κατευθείαν από τη θέση στήριξης — χωρίς κενά, χωρίς κομμένα με το χέρι μπαλώματα, χωρίς εξάρτηση μόνο από τη μαστίχα που εφαρμόζεται στο χώρο.

Τεκμηρίωση και αξιοπιστία

Κάθε προμονωμένο στήριγμα ολίσθησης συνοδεύεται από ένα πλήρες σετ τεκμηρίωσης:

EN 10204 Πιστοποιητικά τύπου 3.1 για όλα τα χαλύβδινα μέρη.

Φύλλα δεδομένων μονωτικού υλικού με τιμές θερμικής αγωγιμότητας και θλιπτικής αντοχής σε θερμοκρασία σχεδιασμού.

Πιστοποιητικά συντελεστή τριβής πλάκας ολίσθησης, επαληθευμένα με εργαστηριακή δοκιμή.

Αναφορές διαστάσεων που επιβεβαιώνουν το εύρος διαδρομής, το πάχος του μπλοκ και τις διαστάσεις της πλάκας βάσης.

Κοινές Εφαρμογές

Ράφια σωλήνων ατμού και συμπυκνώματος σε σταθμούς ηλεκτροπαραγωγής και βιομηχανικές εγκαταστάσεις.

Γραμμές κρύου νερού και περιφερειακής ψύξης όπου τοποθετούνται στηρίγματα ολίσθησης σε μεγάλες ευθείες διαδρομές.

Στοές κρυογονικών σωλήνων όπου η θερμική συστολή απαιτεί μια αξιόπιστη επιφάνεια ολίσθησης χαμηλής τριβής.

Οποιοδήποτε μονωμένο σύστημα σωληνώσεων όπου οι ολισθαίνουσες πλάκες συναρμολογημένες στο πεδίο θα επιβραδύνουν την εγκατάσταση της μόνωσης και θα δημιουργούν δυσκολίες επιθεώρησης.

Γιατί Tianshun;

Ένα στήριγμα ολίσθησης που δένει ή συνθλίβει τη μόνωση μετά από μερικούς θερμικούς κύκλους δεν είναι στήριγμα ολίσθησης - είναι μια μελλοντική παραγγελία επισκευής. Η ενσωματωμένη στο εργοστάσιο προσέγγισή μας εξαλείφει τη μεταβλητότητα της συναρμολόγησης πεδίου και διασφαλίζει ότι οι ολισθαίνουσες επιφάνειες είναι ευθυγραμμισμένες, το μπλοκ μόνωσης υποστηρίζεται πλήρως και το φράγμα ατμών μπορεί να εκτελεστεί καθαρά από την ομάδα του εργοταξίου. Με πάνω από 70% επαναλαμβανόμενη επιχειρηματική και τεχνική υποστήριξη που ξεκινά από τα ισομετρικά σας, παραδίδουμε ένα προϊόν που αποδίδει προβλέψιμα από την πρώτη προθέρμανση έως την τελευταία.

FAQ

Ε: Μπορεί να αντικατασταθεί η επιφάνεια ολίσθησης εάν φθαρεί;

Α: Οι επιφάνειες ολίσθησης εσωκλείονται και συγκολλούνται στο εργοστασιακό συγκρότημα, επομένως η αντικατάσταση πεδίου δεν είναι πρακτική. Τα υλικά που χρησιμοποιούμε αξιολογούνται για δεκαετίες κίνησης κάτω από τα φορτία σχεδιασμού και παρέχουμε δεδομένα δοκιμών τριβής με κάθε παραγγελία.

Ε: Ποιο εύρος θερμοκρασίας καλύπτεται;

Α: Από -196°C (κυτταρικό γυαλί) έως +650°C (πυριτικό ασβέστιο). Υψηλότερες θερμοκρασίες μπορούν να προσαρμοστούν με ειδικά υλικά — επικοινωνήστε με την ομάδα μηχανικών μας.

Ε: Πώς εμποδίζετε τη διάτμηση του μονωτικού μπλοκ λόγω της ολίσθησης;

Α: Το επίπεδο ολίσθησης βρίσκεται κάτω από το μπλοκ μόνωσης και μια άκαμπτη πλάκα κατανομής φορτίου τα χωρίζει. Η μόνωση υφίσταται μόνο θλιπτικό φορτίο. Οι δυνάμεις ολίσθησης μεταφέρονται απευθείας μεταξύ των μεταλλικών επιφανειών.

Ε: Μπορώ να πάρω ένα στήριγμα ολίσθησης που να οδηγεί επίσης τον σωλήνα πλευρικά;

Α: Ναι. Μπορούμε να προσθέσουμε ενσωματωμένες πλάκες-οδηγούς στο σώμα στήριξης, επιτρέποντας την αξονική κίνηση ενώ συγκρατούμε την πλευρική μετατόπιση.
