Τα υδραυλικά snubbers είναι ευαίσθητες στην ταχύτητα συσκευές συγκράτησης που χρησιμοποιούνται για την προστασία των συστημάτων και του εξοπλισμού σωληνώσεων από ξαφνικά δυναμικά φορτία - όπως σεισμικά συμβάντα, σφυρί νερού, ατμό σφυρί, ριπές ανέμου και παροδικά σημεία διακοπής της αντλίας - ενώ επιτρέπουν ανεμπόδιστη αργή κίνηση από θερμική διαστολή και συστολή. Σε αντίθεση με τα στηρίγματα ελατηρίων, τα οποία φέρουν βάρος σωλήνων, τα υδραυλικά snubber δεν φέρουν στατικό φορτίο υπό κανονικές συνθήκες λειτουργίας. εμπλέκονται μόνο όταν η ταχύτητα του σωλήνα υπερβαίνει ένα προκαθορισμένο όριο.
Τεχνολογία αγωγών Yangzhou Tianshunκατασκευάζει υδραυλικά snubber σχεδιασμένα για χρήση σε συστήματα παραγωγής ηλεκτρικής ενέργειας, πετροχημικών και πυρηνικών σωληνώσεων. Κάθε μονάδα χρησιμοποιεί ένα έμβολο που κινείται μέσω του υδραυλικού υγρού μέσα σε έναν σφραγισμένο κύλινδρο. Σε χαμηλές ταχύτητες — τυπικές της θερμικής ανάπτυξης — το ρευστό διέρχεται ελεύθερα μέσα από βαθμονομημένα στόμια και το snubber ασκεί αμελητέα αντίσταση. Όταν ένα ξαφνικό συμβάν οδηγεί τον σωλήνα πιο γρήγορα από την ταχύτητα σκανδάλης, η ροή του στομίου περιορίζεται, αυξάνεται η πίεση του υγρού και το snubber κλειδώνει σε μια άκαμπτη λειτουργία συγκράτησης, μεταφέροντας το δυναμικό φορτίο στη δομή του κτιρίου.

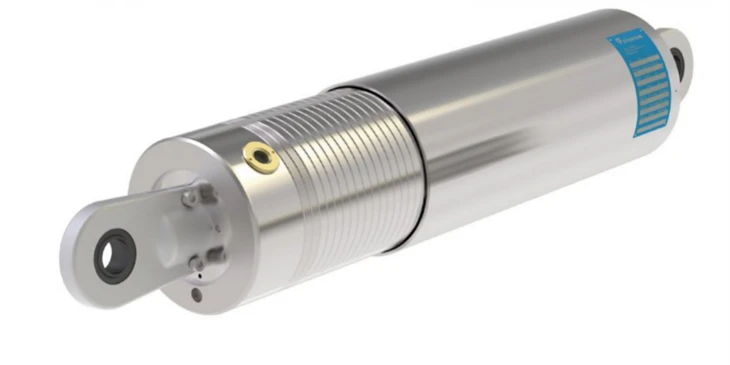

Τα στάνταρ υδραυλικά snubber μας διαθέτουν έναν κύλινδρο από ανθρακούχο χάλυβα ή κράμα χάλυβα, μια σκληρυμένη ράβδο εμβόλου με επίστρωση ανθεκτική στη διάβρωση και υδραυλικό υγρό υψηλής απόδοσης με ονομαστική εύρος θερμοκρασιών. Οι ακραίες συνδέσεις είναι διαθέσιμες σε διάφορες διαμορφώσεις, όπως ράβδος, σχισμή, σφαιρική άρθρωση και άκρα με σπείρωμα, επιτρέποντας την εγκατάσταση σε οποιονδήποτε προσανατολισμό — οριζόντια, κάθετη ή υπό γωνία.
Κάθε snubber είναι εργοστασιακά γεμάτο, σφραγισμένο και προ-δοκιμασμένο. Η εσωτερική θερμική αντιστάθμιση προσαρμόζει τις αλλαγές όγκου του υγρού λόγω των μεταβολών της θερμοκρασίας περιβάλλοντος, αποτρέποντας το λανθασμένο κλείδωμα ή την ανεπιθύμητη προφόρτιση σε κανονική λειτουργία.
Οι χωρητικότητες φόρτωσης εκτείνονται από περίπου 5 kN έως 500 kN και υψηλότερες για προσαρμοσμένες μονάδες βαρέως τύπου. Οι τυπικές διαδρομές περιλαμβάνουν 100 mm, 150 mm, 200 mm, 300 mm και 500 mm, με μεγαλύτερες διαδρομές διαθέσιμες κατόπιν αιτήματος. Η ταχύτητα σκανδάλης — η ταχύτητα με την οποία το snubber μεταβαίνει από την ελεύθερη κίνηση στη συγκράτηση — τυπικά βαθμονομείται μεταξύ 5 mm/s και 50 mm/s ανάλογα με τις προδιαγραφές του έργου και μπορεί να ρυθμιστεί ώστε να ταιριάζει στις μεμονωμένες απαιτήσεις εγκατάστασης.
Το εύρος θερμοκρασίας λειτουργίας για τυπικές μονάδες είναι -40°C έως +120°C, με παραλλαγές υψηλής θερμοκρασίας και υγρά πυρηνικής ποιότητας διαθέσιμα για εξειδικευμένες εφαρμογές.
Τα υδραυλικά μας snubber έχουν σχεδιαστεί και δοκιμαστεί σύμφωνα με τα ισχύοντα διεθνή πρότυπα, συμπεριλαμβανομένων των απαιτήσεων MSS SP-69, ASME B31.1, ASME B31.3 και IEEE για πυρηνική υπηρεσία. Κάθε μονάδα υποβάλλεται σε λειτουργικό έλεγχο, δοκιμή πίεσης και δοκιμή διαρροής πριν από την αποστολή. Για πυρηνικά έργα και έργα υψηλών προδιαγραφών, μπορούμε να παρέχουμε πλήρη τεκμηρίωση πιστοποίησης, όπως δοκιμές κύκλου, περιβαλλοντική γήρανση και σεισμικές εκθέσεις πιστοποίησης, όπως απαιτείται.
Τα υδραυλικά snubber καθορίζονται όπου ένα σύστημα σωληνώσεων πρέπει να κινείται ελεύθερα υπό θερμικές συνθήκες, αλλά πρέπει να συγκρατείται από δυναμικά φαινόμενα. Οι κύριες εγκαταστάσεις περιλαμβάνουν κύριες γραμμές ατμού και σωληνώσεις τροφοδοτικού νερού σε θερμικούς και πυρηνικούς σταθμούς ηλεκτροπαραγωγής, βρόχους ψυκτικού αντιδραστήρα, γραμμές μεταφοράς LNG και LPG, σωληνώσεις εξόδου κλιβάνων διυλιστηρίου, γραμμές διεργασίας υψηλής πίεσης και αγωγούς σε σεισμικές ζώνες.
Τα υδραυλικά snubber αποτελούν σχεδόν πάντα μέρος ενός ολοκληρωμένου σχεδίου στήριξης σωλήνων, που λειτουργούν παράλληλα με άλλα εξαρτήματα αντί να τα αντικαθιστούν. Οι μεταβλητές ελατηριωτές κρεμάστρες και οι σταθερές κρεμάστρες ελατηρίων φέρουν το βάρος του σωλήνα και προσαρμόζονται σε αργή θερμική κίνηση, ενώ οι snubber παρέχουν παράλληλη δυναμική συγκράτηση στα ίδια ή παρακείμενα σημεία στήριξης. Σε γραμμές που είναι εξοπλισμένες με μεταλλικούς αρμούς διαστολής φυσούνας, τα snubber προστατεύουν τη φυσούνα από υπερβολική επέκταση ή υπερβολική συμπίεση κατά τη διάρκεια παροδικών συμβάντων.
Η ευρύτερη γκάμα προϊόντων μας καλύπτει το πλήρες πακέτο στήριξης σωληνώσεων και ευελιξίας: ελατηριωτές στηρίξεις και ελατηριωτές κρεμάστρες όλων των τύπων, άκαμπτα στηρίγματα σωλήνων, στηρίγματα παπουτσιών σωλήνων, προμονωμένα στηρίγματα σωλήνων για κρύο και ζεστό σέρβις και μια πλήρη σειρά αρμών διαστολής. Αυτό επιτρέπει στους εργολάβους EPC και στους τελικούς χρήστες να προμηθεύονται εξαρτήματα snubbers, υποστήριξης και επέκτασης από έναν μόνο κατασκευαστή, απλοποιώντας τον συντονισμό και τη λογοδοσία ποιότητας.

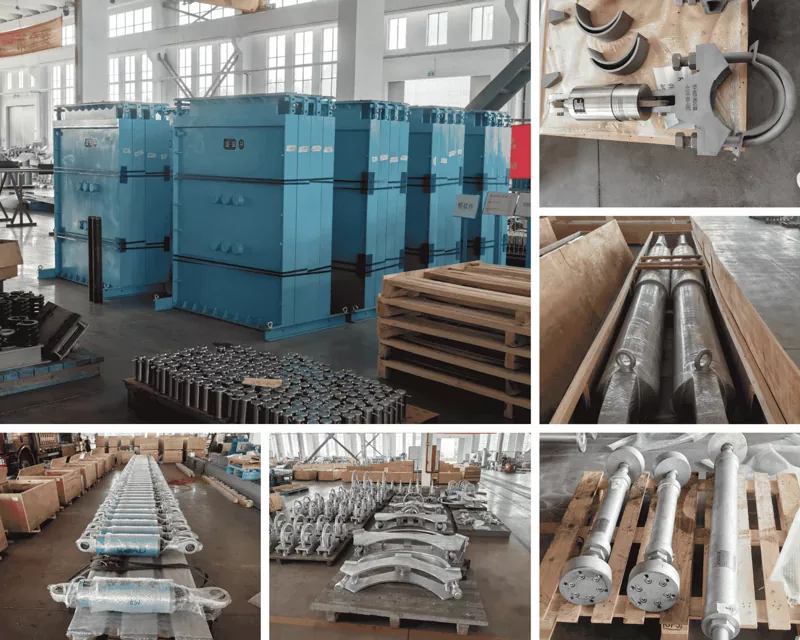

Κάθε υδραυλικό snubber συναρμολογείται και δοκιμάζεται στις εσωτερικές μας εγκαταστάσεις σύμφωνα με το σύστημα διαχείρισης ποιότητας ISO 9001:2015. Υποστηρίζουμε τους πελάτες με βοήθεια σχετικά με το μέγεθος, καθοδήγηση εγκατάστασης και συστάσεις προγραμματισμένης συντήρησης. Ο τυπικός χρόνος παράδοσης για μονάδες καταλόγου είναι τρεις έως πέντε εβδομάδες, με ταχεία παραγωγή διαθέσιμη κατόπιν προηγούμενης συμφωνίας. Με πάνω από 14 χρόνια εμπειρίας στην προμήθεια εξαρτημάτων αγωγών σε περισσότερες από 45 χώρες, παραδίδουμε τόσο off-the-shelf όσο και πλήρως προσαρμοσμένες λύσεις snubber για έργα υποδομής ζωτικής σημασίας παγκοσμίως.
Ποια είναι η διαφορά μεταξύ ενός υδραυλικού snubber και μιας κρεμάστρας ελατηρίου;
Οι κρεμάστρες με ελατήρια είναι φέροντα στηρίγματα που φέρουν το βάρος του σωλήνα ενώ επιτρέπουν τη θερμική κίνηση. Τα υδραυλικά snubbers δεν φέρουν στατικό φορτίο. Είναι συσκευές συγκράτησης που παραμένουν ελεύθερες σε αργές θερμικές ταχύτητες, αλλά κλειδώνουν άκαμπτα όταν συμβεί ένα ξαφνικό δυναμικό γεγονός, όπως ένας σεισμός ή ένα σφυρί νερού. Τα δύο εγκαθίστανται συχνά μαζί στην ίδια θέση σωλήνα.
Τι σημαίνει "ταχύτητα ενεργοποίησης";
Η ταχύτητα σκανδάλης, ή η ταχύτητα κλειδώματος, είναι η ταχύτητα του εμβόλου με την οποία το snubber μεταβαίνει από ελεύθερη κίνηση χαμηλής αντίστασης σε λειτουργία άκαμπτης συγκράτησης. Βαθμονομείται προσαρμόζοντας το μέγεθος των εσωτερικών στομίων ροής. Οι τυπικές τιμές κυμαίνονται από 5 mm/s έως 50 mm/s, επιλεγμένες έτσι ώστε η κανονική θερμική ανάπτυξη να μην φτάνει ποτέ την ταχύτητα ενεργοποίησης, αλλά τα δυναμικά συμβάντα να την υπερβαίνουν πάντα.
Τα υδραυλικά snubber χρειάζονται συντήρηση;
Ναι, αλλά σε μεγάλα χρονικά διαστήματα. Υπό κανονικές συνθήκες λειτουργίας, συνιστούμε επιθεώρηση κάθε τρία έως πέντε χρόνια και πλήρη επισκευή, συμπεριλαμβανομένης της αντικατάστασης υγρών και της ανανέωσης στεγανοποίησης, κάθε δέκα χρόνια. Η διάρκεια ζωής ποικίλλει ανάλογα με τη θερμοκρασία, τον αριθμό κύκλων και τις περιβαλλοντικές συνθήκες. Οι σοβαρές εφαρμογές σέρβις ή πυρηνικές εφαρμογές ακολουθούν μικρότερα διαστήματα επιθεώρησης ανά προδιαγραφή έργου.
Μπορεί να εγκατασταθεί ένα snubber προς οποιαδήποτε κατεύθυνση;
Ναί. Τα υδραυλικά snubber λειτουργούν σε οποιονδήποτε προσανατολισμό - οριζόντιο, κάθετο ή κεκλιμένο - επειδή το έμβολο δρα σε καθαρή αξονική τάση και συμπίεση ανεξάρτητα από τη βαρύτητα. Οι ακραίες συνδέσεις (σχισμή, σφαιρική άρθρωση, ράβδος μάτι) επιλέγονται για να ταιριάζουν με τη γωνία εγκατάστασης και τον τύπο της δομικής προσάρτησης.
Πώς μπορώ να διαστασιολογήσω ένα υδραυλικό snubber για το σύστημα σωληνώσεων μου;
Το μέγεθος βασίζεται στο μέγιστο δυναμικό φορτίο που πρέπει να συγκρατήσει το snubber και στη συνολική θερμική διαδρομή που πρέπει να δεχτεί χωρίς να πέσει κάτω. Τα δυναμικά φορτία συνήθως προέρχονται από μια ανάλυση τάσης σωλήνων σε περιπτώσεις σεισμικών, υδάτινων σφυρών ή φορτίων ανέμου. Η ομάδα μηχανικών μας μπορεί να σας βοηθήσει με το μέγεθος εάν παρέχετε το αναμενόμενο φορτίο, την απαιτούμενη διαδρομή, τη θερμοκρασία λειτουργίας και τον ισχύοντα κωδικό έργου.
