Γόνατα ταλάντωσης

Η Yangzhou Tianshun σχεδιάζει και κατασκευάζει αιωρούμενες αντηρίδες για ηλεκτροπαραγωγή, πετροχημικές, HVAC, ναυπηγικές και πυρηνικές εφαρμογές. Από το 2012, το εργοστάσιό μας στο Jiangsu της Κίνας — 35.000 m² με πάνω από 100 εξειδικευμένο προσωπικό — έχει προμηθεύσει συσκευές συγκράτησης σωλήνων σε έργα σε περισσότερες από 45 χώρες. Κάθε ταλαντευόμενο γόνατο είναι κατασκευασμένο σύμφωνα με ένα πιστοποιημένο σύστημα ποιότητας ISO 9001:2015 και αποστέλλεται με την απαραίτητη τεκμηρίωση δοκιμών και υλικών.

Ένα γόνατο ταλάντωσης περιορίζει την πλευρική κίνηση ενός σωλήνα χωρίς να περιορίζει τη θερμική διαστολή στην αξονική κατεύθυνση. Σε κανονική λειτουργία δέχεται αργή θερμική μετατόπιση κατά μήκος της διαδρομής του σωλήνα. Όταν εμφανίζεται μια πλευρική δύναμη - από άνεμο, σεισμική επιτάχυνση, σφύρα νερού, κραδασμούς περιστρεφόμενου εξοπλισμού ή κίνηση κυμάτων σε μια θαλάσσια πλατφόρμα - το αντηρίδιο λειτουργεί ως άκαμπτο μέλος, κρατώντας τον σωλήνα στη θέση του και μεταδίδοντας το φορτίο στη δομή του κτιρίου ή στη χαλύβδινη σχάρα. Αυτό προστατεύει τις συγκολλήσεις σωλήνων, τις φλάντζες και τον συνδεδεμένο εξοπλισμό από ζημιές και κρούσεις λόγω κόπωσης.

Επειδή το γόνατο μπορεί να ρυθμιστεί σε οποιαδήποτε γωνία, λειτουργεί σε κάθετες, οριζόντιες και κεκλιμένες εγκαταστάσεις. Η δυνατότητα προσαρμογής του μήκους του επιτρέπει στην ομάδα του χώρου να το προσαρμόσει στο κενό που έχει κατασκευαστεί μεταξύ της στερέωσης του σωλήνα και του δομικού σημείου αγκύρωσης, απορροφώντας τις ανοχές που τα σχέδια δεν μπορούν πάντα να προβλέψουν.

Κατασκευή και βασικά χαρακτηριστικά

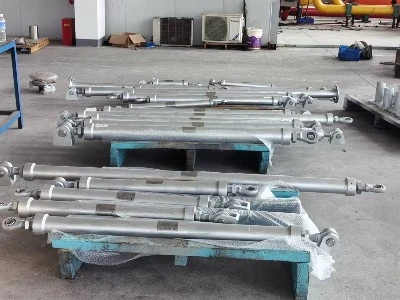

Σώμα από χάλυβα υψηλής αντοχής

Ο σωλήνας γόνατου, τα ακραία εξαρτήματα και το υλικό κατασκευάζονται από ανθρακούχο χάλυβα ή χάλυβα χαμηλής κραματοποίησης που επιλέγεται για το φορτίο και τη θερμοκρασία που καθορίζεται. Τα τυπικά πιστοποιητικά υλικού συνοδεύουν κάθε παρτίδα, επιβεβαιώνοντας τις μηχανικές ιδιότητες και τη χημική σύνθεση. Για διαβρωτικά ή θαλάσσια περιβάλλοντα, διατίθενται ποιότητες ανοξείδωτου χάλυβα.

Ρυθμιζόμενο μήκος για ακρίβεια πεδίου

Ένας τηλεσκοπικός ή μηχανισμός ρύθμισης με σπείρωμα επιτρέπει στο γόνατο να ρυθμιστεί στο ακριβές εγκατεστημένο μήκος επί τόπου. Οι τυπικές επιλογές διαδρομής προσαρμογής είναι ±25 mm, ±50 mm και ±100 mm. Αυτή η δυνατότητα προσαρμογής σημαίνει ότι το γόνατο μπορεί να εγκατασταθεί χωρίς κοπή ή συγκόλληση και αντισταθμίζει τη μικρή κακή ευθυγράμμιση μεταξύ του πέλματος του σωλήνα και της κατασκευής.

Πολλαπλές επιλογές τερματικής σύνδεσης

Για να ταιριάζει σε διαφορετικές διατάξεις προσάρτησης σωλήνων και δομικής διεπαφής, το γόνατο μπορεί να παρέχεται με σφαιρικούς συνδέσμους, άκρα σχισμής ή συνδέσεις ράβδων με σπείρωμα. Οι σφαιρικές αρθρώσεις επιτρέπουν τη γωνιακή περιστροφή και αποτρέπουν την εισαγωγή ροπών κάμψης στον σωλήνα αντηρίδας. Τα άκρα Clevis παρέχουν μια απλή σύνδεση με καρφίτσα για απλές εγκαταστάσεις. Παρέχουμε τον τελικό τύπο που ταιριάζει με τις τυπικές λεπτομέρειες του έργου.

Αντιδιαβρωτική προστασία για μεγάλη διάρκεια ζωής

Η τυπική επεξεργασία επιφάνειας είναι ο γαλβανισμός εν θερμώ, ο οποίος παρέχει ομοιόμορφη κάλυψη εντός και εκτός του σωλήνα. Για βελτιωμένη προστασία, προσφέρουμε εποξειδικές επιστρώσεις υψηλής κατασκευής, εποξειδικά συγκολλημένα με σύντηξη (FBE) και συστήματα πολυαιθυλενίου τριών στρωμάτων (3PE). Η επιλογή της επίστρωσης συμφωνείται με βάση τις ατμοσφαιρικές συνθήκες της τοποθεσίας και τη θερμοκρασία λειτουργίας.

Συμμόρφωση με τα διεθνή πρότυπα

Οι αντηρίδες ταλάντωσης σχεδιάζονται και κατασκευάζονται σύμφωνα με τα πρότυπα ASME B31.1 και B31.3 για σωληνώσεις διεργασίας και ισχύος, MSS SP-58 για στηρίγματα σωλήνων και πρότυπα GB/T. Όταν η προδιαγραφή του έργου απαιτεί εναλλακτικούς κωδικούς, εξετάζουμε την τεχνική συμβατότητα και παρέχουμε το ισχύον πρότυπο.

Τεχνικές προδιαγραφές

Οι τιμές φορτίου άνω των 480 kN και οι μη τυπικές διαδρομές αντιμετωπίζονται ως προσαρμοσμένες παραγγελίες. Η ομάδα μηχανικών μας επαληθεύει τη σχεδίαση για τη δεδομένη περίπτωση φόρτωσης και παρέχει σχέδια έγκρισης πριν από την κατασκευή.

Προαιρετικά αξεσουάρ

Για να ανταποκρίνονται στις συγκεκριμένες απαιτήσεις εγκατάστασης και απόδοσης, μπορούν να συμπεριληφθούν τα ακόλουθα εξαρτήματα:

Δυναμικά συστήματα συγκράτησης που προσθέτουν ένα χαρακτηριστικό κλειδώματος ευαίσθητο στην ταχύτητα για περιστασιακά παλμικά φορτία

Απομονωτές κραδασμών ελατηρίου σε συνδυασμό με το αντηρίδιο για την απόσβεση των κραδασμών υψηλής συχνότητας σε σωληνώσεις μικρής οπής

Άκαμπτες ράβδοι σύνδεσης για εφαρμογές όπου δεν απαιτείται ρύθμιση μήκους και προτιμάται μια απλή ράβδος σύνδεσης

Αναβαθμισμένες αντιδιαβρωτικές επιστρώσεις όπως FBE και 3PE για θαμμένες ή υποθαλάσσιες υπηρεσίες

Αυτά τα αξεσουάρ είναι ενσωματωμένα στο εργοστάσιο και η πλήρης συναρμολόγηση δοκιμάζεται ως ενιαία μονάδα πριν από την αποστολή.

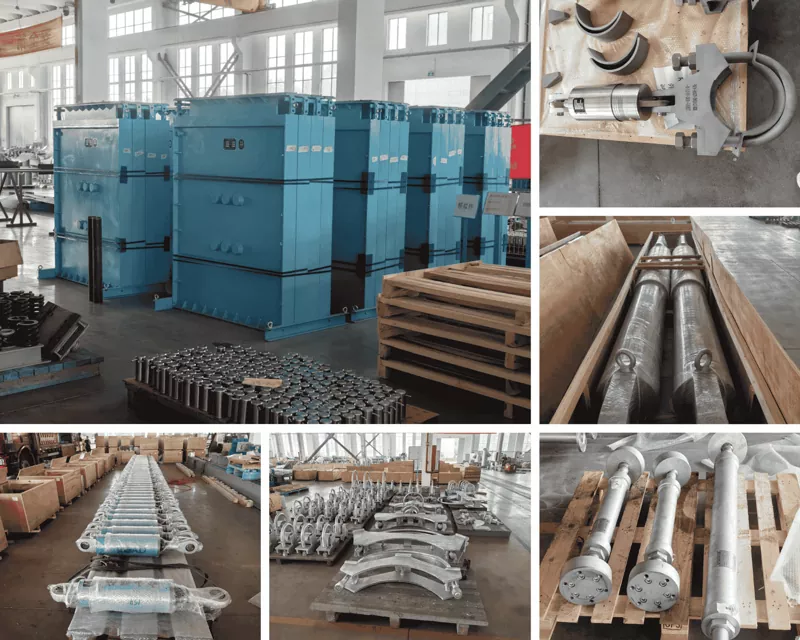

Ποιοτικός έλεγχος και τεκμηρίωση

Κάθε γόνατο ταλάντωσης ελέγχεται διαστασιολογικά και, κατά περίπτωση, δοκιμάζεται φορτίο για να επιβεβαιωθεί η καθορισμένη χωρητικότητα. Για δυναμικές ή σεισμικές εφαρμογές, παρέχουμε πιστοποιητικά δοκιμών και ιχνηλασιμότητα υλικού στον αριθμό θερμότητας. Οι συγκολλήσεις εξετάζονται από ειδικευμένο προσωπικό χρησιμοποιώντας οπτικές δοκιμές και, όπου απαιτείται, διεισδυτικές δοκιμές.

Οι διαδικασίες μας με πιστοποίηση ISO 9001 ελέγχουν ολόκληρη τη διαδικασία, από την παραλαβή της επιθεώρησης του χάλυβα και των υλικών επίστρωσης μέχρι την τελική συναρμολόγηση και συσκευασία. Περισσότερο από το 70% των παραγγελιών μας προέρχονται από επαναλαμβανόμενους πελάτες που εμπιστεύονται την απόδοση των έργων συγκράτησης σωλήνων μας μετά από έργο.

Όπου τοποθετούνται αντηρίδες ταλάντωσης

Παραγωγή ενέργειας

Οι κύριες γραμμές ατμού και νερού τροφοδοσίας σε θερμικούς και πυρηνικούς σταθμούς βασίζονται σε ταλαντευόμενους αντηρίδες για να περιορίζουν την πλευρική κίνηση κατά τη διάρκεια της σφύρας ατμού και των σεισμικών συμβάντων χωρίς περιορισμό της αξονικής θερμικής ανάπτυξης.

Πετροχημικά και διυλιστήρια

Οι σχάρες σωλήνων στις μονάδες διεργασίας είναι εξοπλισμένες με αντηρίδες ταλάντωσης για τον περιορισμό της ταλάντωσης από τον άνεμο, την έκρηξη και τη δόνηση ροής δύο φάσεων. Το ρυθμιζόμενο μήκος τα καθιστά πρακτικά για την εκ των υστέρων τοποθέτηση σε υπάρχοντα βαρελίσια ράφια.

HVAC και πολυώροφα κτίρια

Οι ανυψωτήρες κρύου νερού, οι γραμμές νερού συμπυκνωτή και οι στοίβες υδραυλικών εγκαταστάσεων σε ψηλά κτίρια χρησιμοποιούν αντηρίδες ταλάντωσης για τον έλεγχο της πλευρικής κίνησης που προκαλείται από τη θερμική ανακύκλωση και την ταλάντωση του κτιρίου. Το γαλβανισμένο φινίρισμα ταιριάζει σε εκτεθειμένους εσωτερικούς και εξωτερικούς χώρους.

Ναυπηγικές και θαλάσσιες πλατφόρμες

Οι σωληνώσεις σε πλοία και υπεράκτιες πλατφόρμες αντιμετωπίζουν συνεχή κίνηση από τα κύματα και τα μηχανήματα. Οι αντηρίδες ταλάντωσης με σώματα από ανοξείδωτο χάλυβα και επιστρώσεις υψηλής διάβρωσης διατηρούν την ευθυγράμμιση και προστατεύουν τους αρμούς σωλήνων από την κόπωση σε αυτά τα επιθετικά περιβάλλοντα.

Πυρηνικές εγκαταστάσεις

Τα συστήματα σωληνώσεων που σχετίζονται με την ασφάλεια χρησιμοποιούν αντηρίδες ταλάντωσης σχεδιασμένες για τη θήκη πυρηνικού κώδικα του συγκεκριμένου έργου, με πλήρη πακέτα τεκμηρίωσης υλικού και δοκιμών.

Συχνές ερωτήσεις

Σε τι διαφέρει ένα γόνατο ταλάντωσης από ένα άκαμπτο γόνατο ή ένα snubber;

Ένα άκαμπτο γόνατο κλειδώνει κάθε κίνηση, συμπεριλαμβανομένης της θερμικής διαστολής, η οποία μπορεί να καταπονήσει υπερβολικά τον σωλήνα. Ένα υδραυλικό snubber επιτρέπει αργή θερμική κίνηση και κλειδώνει μόνο σε γρήγορη δυναμική κίνηση. Ένα γόνατο ταλάντωσης παρέχει άκαμπτη πλευρική συγκράτηση σε ένα επίπεδο, ενώ επιτρέπει την αξονική θερμική μετατόπιση, καθιστώντας το κατάλληλο για εφαρμογές όπου η κατεύθυνση της θερμικής ανάπτυξης είναι γνωστή και το πλευρικό φορτίο είναι προβλέψιμο.

Ποιο όριο θερμοκρασίας ισχύει για το στάνταρ ανθρακούχο γόνατο;

Τα στάνταρ ανθρακούχα γόνατα με γαλβανισμένο φινίρισμα εν θερμώ μπορούν να λειτουργήσουν μέχρι περίπου 350 °C. Για υψηλότερες θερμοκρασίες έως 550 °C, χρησιμοποιούμε κράμα χάλυβα και επιστρώσεις υψηλής θερμοκρασίας ή αφήνουμε το σώμα χωρίς επίστρωση. Τα εξαρτήματα τερματικής σύνδεσης επιλέγονται επίσης για να ταιριάζουν στην αυξημένη θερμοκρασία. Συνιστούμε να μοιράζεστε την πραγματική θερμοκρασία της επιφάνειας του σωλήνα σας κατά τη διάρκεια της έρευνας, ώστε να επιλεγεί το σωστό υλικό.

Μπορεί το γόνατο ταλάντωσης να τοποθετηθεί σε οποιοδήποτε προσανατολισμό;

Ναί. Το γόνατο μπορεί να τοποθετηθεί κάθετα, οριζόντια ή υπό γωνία. Οι ακραίες συνδέσεις της σφαιρικής άρθρωσης προσαρμόζονται σε γωνιακή κακή ευθυγράμμιση και το ρυθμιζόμενο μήκος καταλαμβάνει ανοχές τοποθεσίας σε οποιονδήποτε προσανατολισμό. Η μόνη απαίτηση είναι η κατασκευή και στα δύο άκρα να μπορεί να φέρει το καθορισμένο φορτίο.

Είναι διαθέσιμη η προσαρμογή πέρα ​​από τα αναφερόμενα εύρη;

Παρέχουμε τακτικά αντηρίδες ταλάντωσης με φορτία άνω των 480 kN, μη τυπικές διαδρομές προσαρμογής και ειδικά εξαρτήματα άκρου. Οι προσαρμοσμένες παραγγελίες διεκπεραιώνονται με σχέδια έγκρισης και υπολογισμούς σχεδιασμού που παρέχονται πριν από την έναρξη της κατασκευής.

Ποια έγγραφα συνοδεύουν μια αποστολή;

Κάθε παραγγελία περιλαμβάνει πιστοποιητικά δοκιμών υλικού, αναφορές διαστάσεων, συμμόρφωση επιφανειακής επεξεργασίας και, όταν απαιτείται, αρχεία λειτουργικών δοκιμών. Για πυρηνικές ή κρίσιμες για την ασφάλεια εφαρμογές, παρέχουμε πλήρη τεκμηρίωση ιχνηλασιμότητας και συμμόρφωσης όπως καθορίζεται στην παραγγελία αγοράς.

Ποιοι είναι οι τυπικοί χρόνοι παράδοσης;

Τα στάνταρ ταλαντευόμενα στηρίγματα με κοινές προδιαγραφές μπορούν να κατασκευαστούν σε τέσσερις έως πέντε εβδομάδες. Μεγαλύτερα φορτία, κράμα χάλυβες και ειδικές επιστρώσεις μπορεί να παρατείνουν το χρονοδιάγραμμα. Επιβεβαιώνουμε την ακριβή ημερομηνία παράδοσης τη στιγμή της προσφοράς και διατηρούμε διαφανή σχεδιασμό παραγωγής καθ' όλη τη διάρκεια.

Συνεργασία με την Tianshun

Όταν επικοινωνείτε μαζί μας σχετικά με μια απαίτηση γόνατου ταλάντωσης, ένας αποκλειστικός διαχειριστής λογαριασμού με γνώσεις μηχανικής προϊόντων απαντά εντός 24 ωρών. Η ομάδα μας εξετάζει τα δεδομένα φορτίου, τη θερμοκρασία λειτουργίας, το μέγεθος του σωλήνα και τις προτιμήσεις τελικής σύνδεσης για να προτείνει μια διαμόρφωση που ταιριάζει τόσο στο σχέδιο όσο και στην τοποθεσία. Τα προσαρμοσμένα μήκη, οι ειδικές επικαλύψεις και τα πακέτα τεκμηρίωσης αποτελούν μέρος της καθημερινής μας προσφοράς και όχι εξαιρέσεις.

Μετά την παράδοση, παραμένουμε διαθέσιμοι για συμβουλές εγκατάστασης και υποστήριξη μετά την εγκατάσταση. Η μακροπρόθεσμη εμπιστοσύνη των πελατών μας, η οποία αντικατοπτρίζεται σε επαναλαμβανόμενες δραστηριότητες άνω του 70%, επιβεβαιώνει ότι οι αντηρίδες ταλάντωσης αποδίδουν όπως αναμένεται κατά τη διάρκεια των ετών υπηρεσίας.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

Εγκατάσταση 35.000 m², Jiangsu, Κίνα – εξαγωγές σε περισσότερες από 45 χώρες.

Κουνήστε αντηρίδες που συγκρατούν τον σωλήνα πλευρικά ενώ τον αφήνουν να αναπνέει αξονικά.
