Υποστηρίγματα ελατηρίου βαρέως τύπου για θερμική διαστολή βιομηχανικών σωληνώσεων και ρουλεμάν φορτίου

Φτιάχνουμε ανοιξιάτικα στηρίγματα στοΤιανσούνεδώ και 14 χρόνια. Δεν είναι το πιο εντυπωσιακό μέρος ενός συστήματος σωληνώσεων, αλλά όταν ένας θερμοηλεκτρικός σταθμός ξεκινά ή μια γραμμή LNG κρυώνει, αυτά είναι τα εξαρτήματα που κάνουν αθόρυβα τη βαριά ανύψωση. Πάνω από το 70% των παραγγελιών μας προέρχονται από επαναλαμβανόμενους πελάτες — EPC, εταιρείες μηχανικών και ιδιοκτήτες εργοστασίων που έχουν δοκιμάσει τα υπόλοιπα και παραμένουν μαζί μας. Οι ανοιξιάτικες υποστηρίξεις μας λειτουργούν σε περισσότερες από 45 χώρες, από διυλιστήρια της Μέσης Ανατολής έως χημικά εργοστάσια της Νοτιοανατολικής Ασίας.

Αυτό το σχήμα δείχνει την καμπύλη απόδοσης φορτίου-μετατόπισης ενός μεταβλητού στηρίγματος/ανάρτησης ελατηρίου, συμπεριλαμβανομένων των βασικών παραμέτρων του φορτίου και της μετατόπισης για την επαλήθευση της φέρουσας ακρίβειας και της λειτουργικής αξιοπιστίας του προϊόντος.

Κάθε μονάδα υπόκειται σε βαθμονόμηση φορτίου και δοκιμή απόδοσης πριν από την αποστολή. Η απόκλιση ρύθμισης-φορτίου ελέγχεται εντός ±5%, σύμφωνα με το διεθνές πρότυπο ANSI/MSS‑SP‑58‑2018 καθώς και με το NB/T47039‑2013.

Τα προϊόντα πληρούν τις τεχνικές απαιτήσεις για συστήματα ηλεκτρικής ενέργειας, πετροχημικών και άλλων βιομηχανικών σωληνώσεων. Σύμφωνα με το MSS‑SP‑58‑2018, η μέγιστη επιτρεπόμενη μεταβλητότητα φορτίου για μονάδες μεταβλητού ελατηρίου δεν πρέπει να υπερβαίνει το 25% του λειτουργικού θερμού φορτίου σε πλήρη διαδρομή εργασίας.

Καμπύλη φορτίου-μετατόπισης που λαμβάνεται από τη δοκιμή τύπου ενός σταθερού ελατηρίου στήριξης/ανάρτησης. Ο οριζόντιος άξονας αντιπροσωπεύει μετατόπιση ενώ ο κατακόρυφος άξονας αντιπροσωπεύει φορτίο. Η καμπύλη παραμένει περίπου οριζόντια σε όλη τη διαδρομή εργασίας, αποδεικνύοντας ότι η δύναμη στήριξης παραμένει ουσιαστικά σταθερή όταν οι σωληνώσεις εκτρέπονται λόγω θερμικής διαστολής και συστολής.

Αυτή η δοκιμή τύπου επαληθεύει τη σταθερότητα του φορτίου, τη σταθερότητα πλήρους διαδρομής και τη λειτουργική αξιοπιστία μονάδων σταθερού ελατηρίου. Όλες οι μονάδες παραγωγής υπόκεινται σε βαθμονόμηση φορτίου πριν από την αποστολή, με ελεγχόμενη απόκλιση φορτίου εντός ±6% σύμφωνα με τα ANSI/MSS-SP-58-2018 και NB/T47038-2013.

Αυτά τα προϊόντα ισχύουν για βιομηχανικά συστήματα σωληνώσεων με μεγάλη θερμική μετατόπιση, συμπεριλαμβανομένων των αγωγών κεντρικού ατμού και άλλων σωληνώσεων υψηλής θερμοκρασίας και υψηλής πίεσης.

Όταν καθορίζετε στηρίγματα ελατηρίων, η πρώτη πραγματική απόφαση είναι μεταξύ δύο τύπων. Εάν η κίνηση του σωλήνα είναι μέτρια και κάποια διακύμανση του φορτίου είναι αποδεκτή, τότεμεταβλητά στηρίγματα ελατηρίωνκάνει καλά τη δουλειά και μειώνει το κόστος. Εάν ο συνδεδεμένος εξοπλισμός — όπως ένας στρόβιλος ατμού ή ένα ακροφύσιο συμπιεστή — δεν μπορεί να ανεχθεί μεγάλη αλλαγή φορτίου, χρειάζεστεσταθερά στηρίγματα ελατηρίου. Διατηρούν μια σχεδόν επίπεδη δύναμη στήριξης σε όλο το εύρος ταξιδιού. Οι μηχανικοί μας θα σας βοηθήσουν να επιλέξετε τον σωστό τύπο με βάση τα δεδομένα ανάλυσης στρες και όχι με βάση τις εικασίες.

Πώς λειτουργούν τα στηρίγματα ελατηρίου σε ένα πραγματικό σύστημα σωληνώσεων

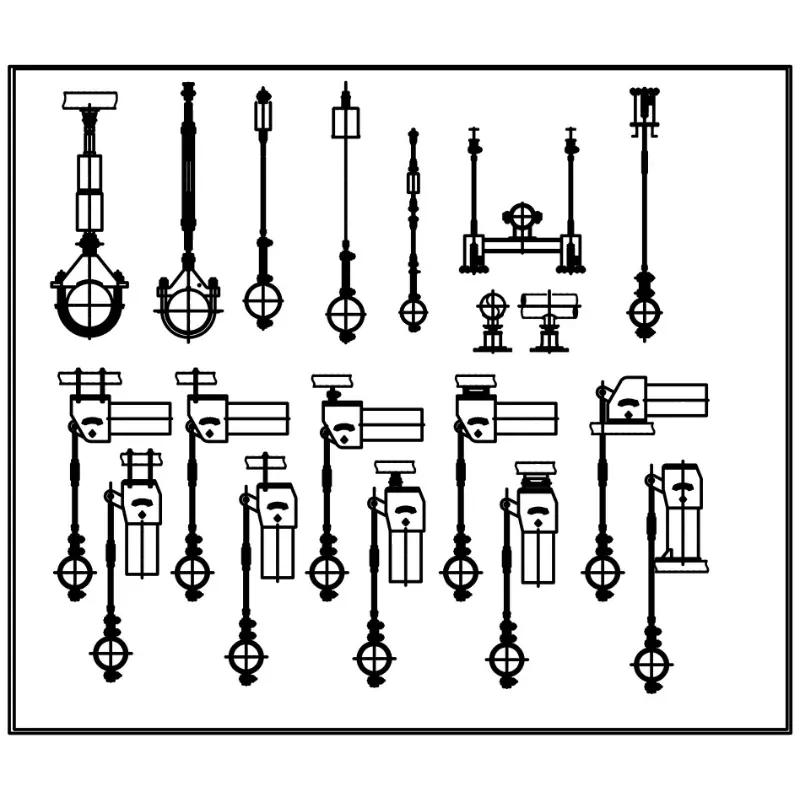

Τα ανοιξιάτικα στηρίγματα δεν λειτουργούν μεμονωμένα. Αποτελούν σχεδόν πάντα μέρος μιας μεγαλύτερης συμφωνίας υποστήριξης. Μια τυπική διάταξη περιλαμβάνει άκαμπτα στηρίγματα σωλήνων ή παπούτσια σωλήνα για τη μεταφορά του βάρους, ενώ η μονάδα ελατηρίου χειρίζεται την κατακόρυφη θερμική κίνηση. Όταν χρειάζεται να στηρίξετε μια ψυχρή γραμμή, συχνά συνδυάζουμε το συγκρότημα ελατηρίου με προμονωμένα στηρίγματα σωλήνων για να αποτρέψουμε τη συμπύκνωση και τη συσσώρευση πάγου στο σημείο στήριξης. Πολλοί πελάτες τα αποκαλούν επίσης με διαφορετικό όνομα - ελατηριωτές κρεμάστρες - ειδικά όταν η μονάδα είναι τύπου κρεμαστής στην κορυφή. Ίδια οικογένεια προϊόντων, απλά διαφορετικό στυλ τοποθέτησης.

Υλικά που χρησιμοποιούμε

Δεν περιορίζουμε τις πρώτες ύλες. Κάθε παρτίδα συνοδεύεται από πιστοποιητικά μύλου και είμαστε στην ευχάριστη θέση να μοιραστούμε την πλήρη ιχνηλασιμότητα με την ομάδα επιθεώρησής σας.

Όλα τα υλικά προέρχονται από εγκεκριμένα κινεζικά χαλυβουργεία. Εάν το έργο σας απαιτεί συγκεκριμένο βαθμό, όπως κράματα ανοξείδωτου διπλής όψης ή υψηλής θερμοκρασίας, απλώς ενημερώστε μας.

Πρότυπα που Ακολουθούμε

Κατασκευάζουμε σύμφωνα με τα ακόλουθα πρότυπα ως προεπιλογή και μπορούμε να προσαρμοστούμε σε άλλα κατόπιν αιτήματος:

ASME B31.3 – Σωληνώσεις διεργασίας

ANSI/MSS SP-58 – Στηρίγματα και κρεμάστρες σωλήνων

GB/T 17116 – Κινεζικό πρότυπο για στηρίγματα σωλήνων

Διατίθεται επίσης σε DIN, JIS ή στις προδιαγραφές του έργου σας

Το εργοστάσιό μας διαθέτει πιστοποίηση ISO 9001:2015 και παράγουμε πλήρη πιστοποίηση υλικού EN 10204 3.1 με κάθε αποστολή.

Κοινές ερωτήσεις που κάνουν οι πελάτες μας

Ε1: Μεταβλητή ή σταθερή — πώς αποφασίζω;

Εάν η μετατόπιση του σωλήνα σας δεν είναι τεράστια και μια διακύμανση φορτίου, ας πούμε, 10-25% είναι εντάξει, ένα μεταβλητό στήριγμα ελατηρίου θα λειτουργήσει καλά και θα κοστίσει λιγότερο. Όταν ο προσαρτημένος εξοπλισμός έχει αυστηρά επιτρεπόμενο φορτίο ακροφυσίου (συνήθως στις εισόδους στροβίλου, συνδέσεις συμπιεστή ή σωληνώσεις αντιδραστήρα), χρησιμοποιήστε μια σταθερή υποστήριξη ελατηρίου. Στείλτε μας τα ισομετρικά δεδομένα καταπόνησης ή τη μετατόπισή σας και θα σας προτείνουμε το σωστό μοντέλο — χωρίς χρέωση για αυτό.

Ε2: Ποιες χωρητικότητες φόρτωσης και εύρη ταξιδιού μπορείτε να παρέχετε;

Για μεταβλητά στηρίγματα ελατηρίων, η τυπική σειρά μας καλύπτει μερικές εκατοντάδες κιλά έως και πάνω από 20 μετρικούς τόνους ανά μονάδα. Τα σταθερά στηρίγματα ελατηρίου μπορούν να ξεπεράσουν τους 30 τόνους για γραμμές με βαριά τοιχώματα. Διαδρομή: συνήθως 0–150 mm για μεταβλητές μονάδες και έως 300 mm ή περισσότερο για σταθερούς τύπους. Οι προσαρμοσμένες σειρές ταξιδιών και οι ρυθμίσεις φορτίου είναι ρουτίνα για εμάς.

Ε3: Πόσος χρόνος διαρκεί η παράδοση;

Απόθεμα και ημικατεργασμένα εξαρτήματα: 20–25 ημέρες. Πλήρως προσαρμοσμένες παραγγελίες: 30–40 ημέρες. Εάν το έργο σας είναι σε αυστηρό χρονοδιάγραμμα, μιλήστε νωρίς με την ομάδα πωλήσεών μας — συχνά μπορούμε να αναδιατάξουμε τις θέσεις παραγωγής για να τηρήσουμε τις κρίσιμες προθεσμίες.

Ε4: Πώς τα συσκευάζετε για εξαγωγή;

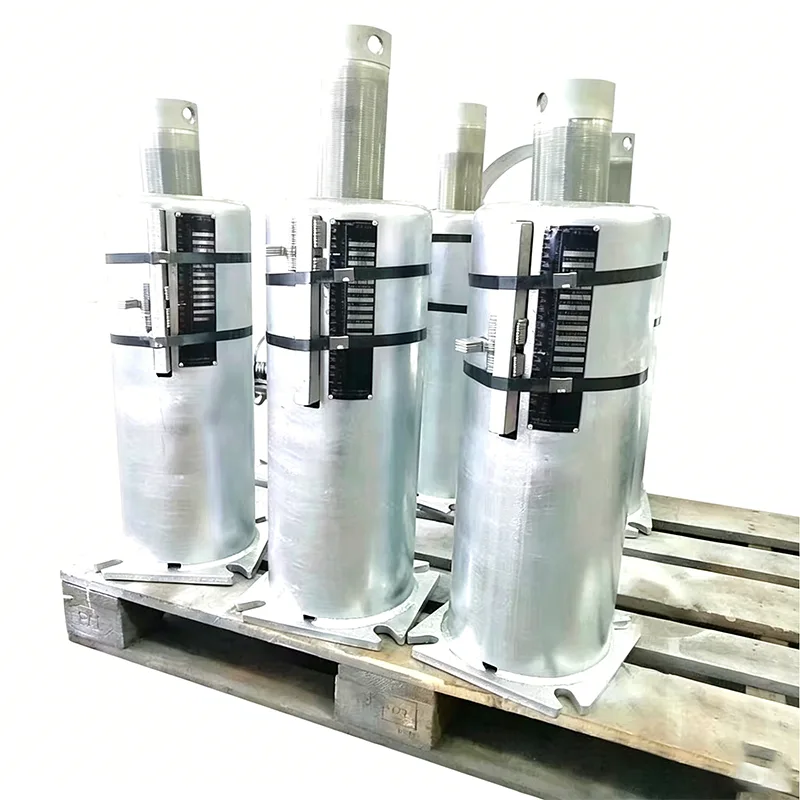

Οι μικρότερες μονάδες μπαίνουν σε υποκαπνισμένα ξύλινα κιβώτια. Τα μεγαλύτερα συγκροτήματα βιδώνονται σε χαλύβδινες παλέτες ή συγκολλημένα πλαίσια με αδιάβροχο περιτύλιγμα. Στέλνουμε τακτικά σε λιμάνια της Μέσης Ανατολής, της Νοτιοανατολικής Ασίας, της Ευρώπης και της Νότιας Αμερικής. Δεν είχαμε ούτε μία αξίωση ζημίας αποστολής τα τελευταία τρία χρόνια.

Ε5: Μπορείτε να μας δείξετε αναφορές έργων;

Ναί. Παρέχουμε στηρίγματα ελατηρίου και ολοκληρωμένα πακέτα κρεμάστρας σωλήνων για σταθμούς ηλεκτροπαραγωγής συνδυασμένου κύκλου στη Μέση Ανατολή, εγκαταστάσεις επεξεργασίας νικελίου στην Ινδονησία, χημικά εργοστάσια στη Βραζιλία και συμβατικές νησιωτικές σωληνώσεις σε κινεζικά πυρηνικά έργα. Επικοινωνήστε μαζί μας για μια λίστα αναφοράς που ταιριάζει με τον τομέα σας.

Δοκιμή πριν από την αποστολή

Κάθε ανοιξιάτικη υποστήριξη που φεύγει από το εργοστάσιό μας στο Yangzhou περνά από αυτούς τους ελέγχους:

Οπτική και διαστατική επιθεώρηση

Δειγματοληψία ύψους και ακαμψίας χωρίς ελατήριο

Δοκιμή προσυμπίεσης και ανάκτησης πλήρους φορτίου

Βαθμονόμηση κλίμακας ταξιδιού

Επαλήθευση καμπύλης φορτίου έναντι μετατόπισης

Επισυνάπτουμε μια έκθεση δοκιμής και πιστοποιητικά υλικού μέσα στον φάκελο αποστολής. Η επιθεώρηση μάρτυρα τρίτου μέρους από την SGS, την BV ή την TÜV είναι διαθέσιμη εάν το απαιτεί η σύμβασή σας.

Η προσαρμογή είναι ο κανόνας εδώ

Περίπου οι μισές παραγγελίες μας ξεκινούν με ένα σχέδιο πελάτη ή ένα σύνολο συνθηκών σχεδίασης, όχι έναν τυπικό αριθμό ανταλλακτικού. Για να λάβετε μια προσφορά, χρειάζεται μόνο να μας πείτε:

Τύπος τοποθέτησης: επάνω κρεμάστρα ή στήριγμα βάσης

Θερμό και ψυχρό φορτίο

Αναμενόμενη κίνηση του σωλήνα (πάνω ή κάτω)

Λεπτομέρειες σύνδεσης ή δικό σας σχέδιο

Ποσότητα

Θα αναλάβουμε τα υπόλοιπα — ειδικές επιστρώσεις, ανοξείδωτο υλικό, υλικό ελατηρίου υψηλής θερμοκρασίας, μη τυποποιημένα μεγέθη περιβλήματος, όλα αυτά.

Ο τρόπος που το βλέπουμε

Τα ανοιξιάτικα στηρίγματα δεν είναι επιστήμη πυραύλων, αλλά πρέπει να γίνονται σωστά. Ένα καλοφτιαγμένο συγκρότημα ελατηρίου θα παραμείνει ήσυχο για 15 ή 20 χρόνια. Ένα κακό εμφανίζεται ως ραγισμένη συγκόλληση ή μια χαλάρωση μέσα σε μήνες. Στο Tianshun, τα κατασκευάζουμε σαν να τα βάζουμε στο δικό μας εργοστάσιο. Αυτό σημαίνει ότι δεν υπάρχουν συντομεύσεις στο υλικό, δεν υπάρχουν δοκιμές παράβλεψης και δεν υπάρχουν εκπλήξεις της τελευταίας στιγμής κατά την παράδοση.

Εάν το επόμενο έργο σας απαιτεί στηρίγματα ελατηρίων, κρεμάστρες ελατηρίου, σταθερά στηρίγματα ελατηρίου ή προμονωμένα παπούτσια σωλήνων, στείλτε μας τις απαιτήσεις σας. Θα σας δώσουμε μια δίκαιη εργοστασιακή τιμή και μια τεχνική πρόταση που έχει πραγματικά νόημα. Είστε επίσης ευπρόσδεκτοι να επισκεφτείτε το εργοστάσιό μας στο Yangzhou — απλώς ενημερώστε μας πότε.
