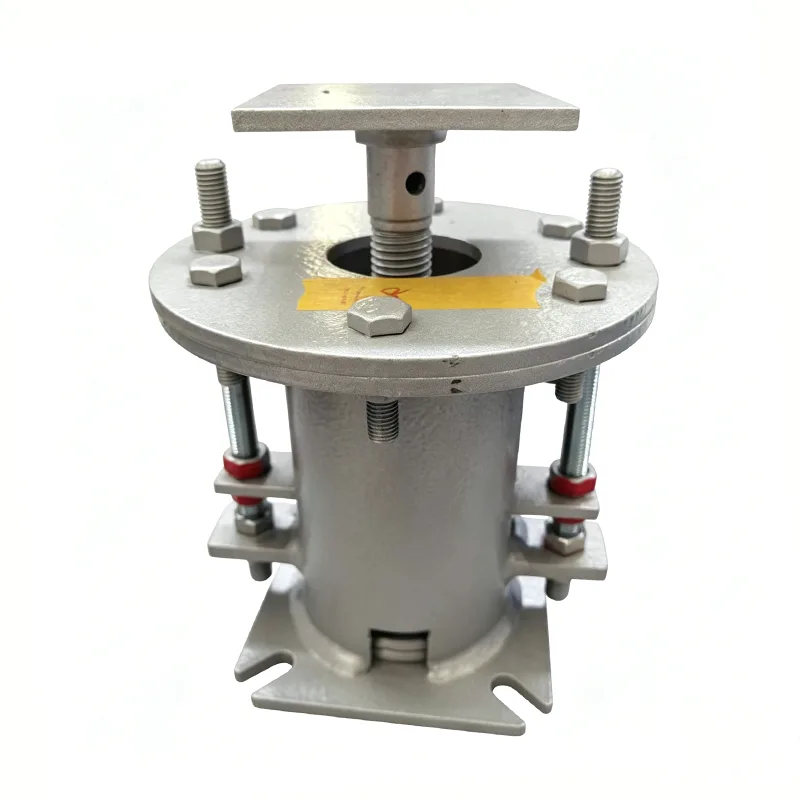

Ανοιξιάτικη κρεμάστρα

Τα στηρίγματα ανάρτησης ελατηρίου είναι κρίσιμα εξαρτήματα στήριξης σε συστήματα σωληνώσεων, σχεδιασμένα να αντέχουν το βάρος του σωλήνα, να απορροφούν τη θερμική μετατόπιση και τους κραδασμούς. Βασιζόμενοι στην ελαστική παραμόρφωση των ελατηρίων, αντισταθμίζουν την κίνηση του σωλήνα που προκαλείται από αλλαγές θερμοκρασίας και συγκρατούν τους υπερβολικούς κραδασμούς, εξασφαλίζοντας ασφαλή και σταθερή λειτουργία ολόκληρου του συστήματος σωληνώσεων. Κατασκευασμένες από την Yangzhou Tianshun Piping, οι ελατηριωτές μας κρεμάστρες κατασκευάζονται και παράγονται σε αυστηρή συμμόρφωση με τα διεθνή πρότυπα για να πληρούν τις απαιτήσεις υποστήριξης σωληνώσεων για διαφορετικές συνθήκες εργασίας.

Αυτό το σχήμα δείχνει την καμπύλη απόδοσης φορτίου-μετατόπισης ενός μεταβλητού στηρίγματος/ανάρτησης ελατηρίου, συμπεριλαμβανομένων των βασικών παραμέτρων του φορτίου και της μετατόπισης για την επαλήθευση της φέρουσας ακρίβειας και της λειτουργικής αξιοπιστίας του προϊόντος.

Κάθε μονάδα υπόκειται σε βαθμονόμηση φορτίου και δοκιμή απόδοσης πριν από την αποστολή. Η απόκλιση ρύθμισης-φορτίου ελέγχεται εντός ±5%, σύμφωνα με το διεθνές πρότυπο ANSI/MSS‑SP‑58‑2018 καθώς και με το NB/T47039‑2013.

Τα προϊόντα πληρούν τις τεχνικές απαιτήσεις για συστήματα ηλεκτρικής ενέργειας, πετροχημικών και άλλων βιομηχανικών σωληνώσεων. Σύμφωνα με το MSS‑SP‑58‑2018, η μέγιστη επιτρεπόμενη μεταβλητότητα φορτίου για μονάδες μεταβλητού ελατηρίου δεν πρέπει να υπερβαίνει το 25% του λειτουργικού θερμού φορτίου σε πλήρη διαδρομή εργασίας.

Καμπύλη φορτίου-μετατόπισης που λαμβάνεται από τη δοκιμή τύπου ενός σταθερού ελατηρίου στήριξης/ανάρτησης. Ο οριζόντιος άξονας αντιπροσωπεύει μετατόπιση ενώ ο κατακόρυφος άξονας αντιπροσωπεύει φορτίο. Η καμπύλη παραμένει περίπου οριζόντια σε όλη τη διαδρομή εργασίας, αποδεικνύοντας ότι η δύναμη στήριξης παραμένει ουσιαστικά σταθερή όταν οι σωληνώσεις εκτρέπονται λόγω θερμικής διαστολής και συστολής.

Αυτή η δοκιμή τύπου επαληθεύει τη σταθερότητα του φορτίου, τη σταθερότητα πλήρους διαδρομής και τη λειτουργική αξιοπιστία μονάδων σταθερού ελατηρίου. Όλες οι μονάδες παραγωγής υπόκεινται σε βαθμονόμηση φορτίου πριν από την αποστολή, με ελεγχόμενη απόκλιση φορτίου εντός ±6% σύμφωνα με τα ANSI/MSS-SP-58-2018 και NB/T47038-2013.

Αυτά τα προϊόντα ισχύουν για βιομηχανικά συστήματα σωληνώσεων με μεγάλη θερμική μετατόπιση, συμπεριλαμβανομένων των αγωγών κεντρικού ατμού και άλλων σωληνώσεων υψηλής θερμοκρασίας και υψηλής πίεσης.

Δομή προϊόντος

Τα τυπικά στηρίγματα κρεμάστρας με ελατήρια αποτελούνται από τα ακόλουθα κύρια μέρη:

▶  Συναρμολόγηση ελατηρίου: Κατασκευασμένο από χάλυβα ελατηρίου υψηλής ποιότητας, που υπόκειται σε αυστηρή θερμική επεξεργασία και δοκιμή φορτίου.

▶  Κέλυφος: Συγκολλημένη κατασκευή από ανθρακούχο χάλυβα με αντιδιαβρωτική επεξεργασία επιφάνειας.

▶  Βίδα ρύθμισης: Χρησιμοποιείται για τη ρύθμιση του φορτίου και του ύψους κατά την εγκατάσταση.

▶  Αξεσουάρ σύνδεσης: Συμπεριλαμβάνονται ωτίδες ανύψωσης, ράβδοι κρεμάστρας και παξιμάδια, διαθέσιμα για επιλογή ανάλογα με τις επιτόπιες απαιτήσεις.

▶  Ένδειξη μετατόπισης: Εμφανίζει ξεκάθαρα την πραγματική μετατόπιση του σωλήνα για εύκολη εγκατάσταση και συντήρηση.

Βασικά Χαρακτηριστικά

▶  Ευρύ εύρος φορτίου: Διαβαθμίσεις φορτίου από 10N έως 100.000N, κατάλληλο για τις περισσότερες βιομηχανικές εφαρμογές σωληνώσεων.

▶  Ανώτερη αντιστάθμιση μετατόπισης: Μέγιστη μετατόπιση έως 200 mm, απορροφώντας αποτελεσματικά τη διαστολή και τη συστολή του σωλήνα από τη διακύμανση της θερμοκρασίας.

▶  Συμπαγής δομή: Σχεδιασμός εξοικονόμησης χώρου για εγκατάσταση σε γκαλερί στενών σωλήνων.

▶  Εύκολη εγκατάσταση και ρύθμιση: Εξοπλισμένο με ειδικές συσκευές ρύθμισης για λεπτή ρύθμιση του φορτίου ακόμη και κατά τη λειτουργία του σωλήνα.

▶  Μεγάλη διάρκεια ζωής: Όλα τα βασικά εξαρτήματα υιοθετούν υλικά υψηλής ποιότητας και περνούν από αυστηρό έλεγχο ποιότητας.

Πλεονεκτήματα απόδοσης

Τεχνικές Παράμετροι

Πεδία Εφαρμογής

Τα στηρίγματα κρεμάστρας με ελατήρια χρησιμοποιούνται ευρέως σε βιομηχανικούς τομείς με αυστηρές απαιτήσεις για μετατόπιση σωλήνων και κραδασμούς:

▶  Συστήματα σωληνώσεων ατμού και νερού για θερμοηλεκτρικούς σταθμούς και πυρηνικούς σταθμούς

▶  Σωληνώσεις διεργασίας για πετροχημικές μονάδες

▶  Κρυογονικοί αγωγοί σε τερματικούς σταθμούς λήψης LNG και LPG

▶  Σωληνώσεις κλιβάνων και υποστυλωμάτων σε διυλιστήρια πετρελαίου

▶  Αστικά δίκτυα σωλήνων κεντρικής θέρμανσης

▶  Σωληνώσεις υγιεινής για βιομηχανίες φαρμακευτικών προϊόντων και τροφίμων

Παραγωγή & Ποιοτικός Έλεγχος

Διαθέτουμε προηγμένες γραμμές παραγωγής και πλήρη εξοπλισμό δοκιμών για ανοιξιάτικες κρεμάστρες. Όλα τα προϊόντα υποβάλλονται σε αυστηρές διαδικασίες ποιοτικού ελέγχου:

1.Επιθεώρηση εισερχόμενης πρώτης ύλης: Ανάλυση χημικής σύνθεσης και δοκιμές μηχανικών ιδιοτήτων για χάλυβα ελατηρίου, χαλύβδινες πλάκες και άλλες πρώτες ύλες.

2. Κατασκευή & δοκιμή ελατηρίου: 100% δοκιμή φορτίου και δοκιμές συμπίεσης για κάθε ελατήριο.

3. Επιθεώρηση συναρμολόγησης: Έλεγχος διαστάσεων και βαθμονόμηση φορτίου για τελειωμένα συγκροτήματα.

4. Επιθεώρηση δειγματοληψίας πριν από την παράδοση: Τυχαία επιθεώρηση σύμφωνα με τα εθνικά πρότυπα για την εξασφάλιση σταθερής ποιότητας προϊόντων.

Υπηρεσίες προσαρμογής

Εκτός από τα τυπικά προϊόντα, παρέχουμε προσαρμοσμένες λύσεις με βάση τις συγκεκριμένες απαιτήσεις των πελατών:

▶  Προσαρμοσμένη σχεδίαση για ελατηριωτές κρεμάστρες με ειδικές απαιτήσεις φορτίου και μετατόπισης

▶  Επιλογή υλικού για ακραίες συνθήκες εργασίας, όπως υψηλή θερμοκρασία, χαμηλή θερμοκρασία και διαβρωτικά περιβάλλοντα

▶  Προσαρμοσμένοι μη τυπικοί τύποι σύνδεσης και διαστάσεις εγκατάστασης

▶  Υποστήριξη ανάλυσης τάσεων σωλήνων και υπηρεσιών επιλογής κρεμάστρας
