Όταν οι βιομηχανικές σωληνώσεις πρέπει να διαθέτουν θερμική διαστολή ενώ αντιστέκονται σε ξαφνικά κρουστικά φορτία,ΤιανσούνπαρέχειΥδραυλικά Snubbers για συγκράτηση σωλήνωνέχει σχεδιαστεί για να βοηθά στη διατήρηση της σταθερότητας του συστήματος κάτω από απαιτητικές συνθήκες λειτουργίας. Αυτές οι ευαίσθητες στην ταχύτητα συσκευές επιτρέπουν τη σταδιακή κίνηση του σωλήνα κατά την κανονική λειτουργία και παρέχουν δυναμική συγκράτηση όταν η γρήγορη μετατόπιση απειλεί την ακεραιότητα των σωληνώσεων.
Τα υδραυλικά snubber είναι απαραίτητες δυναμικές συσκευές συγκράτησης σε σταθμούς ηλεκτροπαραγωγής, πετροχημικές εγκαταστάσεις, διυλιστήρια και άλλες βιομηχανικές εγκαταστάσεις όπου τα συστήματα σωληνώσεων αντιμετωπίζουν σεισμικές δυνάμεις, σφύρα νερού, μεταβατικές πιέσεις και διαταραχές που σχετίζονται με τον εξοπλισμό. Σε αντίθεση με τα συμβατικά άκαμπτα συστήματα συγκράτησης, εξυπηρετούν αργή θερμική κίνηση ενώ αντιστέκονται σε ξαφνική μετατόπιση υψηλής ταχύτητας. Αυτό το άρθρο εξηγεί τις αρχές λειτουργίας, τα βασικά εξαρτήματα, τα μηχανικά ζητήματα, τις εφαρμογές και τις απαιτήσεις συντήρησης. Περιγράφει επίσης τον τρόπο επιλογής κατάλληλου εξοπλισμού για συγκεκριμένα έργα συγκράτησης σωλήνων και πώς η Tianshun μπορεί να υποστηρίξει τις απαιτήσεις βιομηχανικών σωληνώσεων.
Τα υδραυλικά snubbers είναι εξειδικευμένες μηχανικές-υδραυλικές συσκευές που περιορίζουν την ταχεία κίνηση στα συστήματα σωληνώσεων ενώ επιτρέπουν σχετικά απεριόριστη κίνηση σε χαμηλές ταχύτητες. Είναι ιδιαίτερα πολύτιμα σε εγκαταστάσεις όπου οι σωλήνες διαστέλλονται, συστέλλονται ή μετατοπίζονται κατά τη διάρκεια κανονικών κύκλων λειτουργίας, αλλά πρέπει να παραμένουν ελεγχόμενοι κατά τη διάρκεια απροσδόκητων δυναμικών γεγονότων.
Ένα τυπικό υδραυλικό snubber περιέχει έναν κύλινδρο, έμβολο, ράβδο εμβόλου, υδραυλικό υγρό, εσωτερικό μηχανισμό ελέγχου ροής, στεγανοποιήσεις και ακραίες συνδέσεις. Όταν ένας σωλήνας κινείται αργά λόγω αλλαγών θερμοκρασίας, το υδραυλικό υγρό ρέει μέσω βαθμονομημένων διόδων, επιτρέποντας στο έμβολο να κινηθεί. Όταν η κίνηση υπερβαίνει την καθορισμένη ταχύτητα ενεργοποίησης της συσκευής, η υδραυλική αντίσταση αυξάνεται σημαντικά, βοηθώντας στη συγκράτηση του σωλήνα.
Τα υδραυλικά snubber γενικά λειτουργούν παράλληλα με φέροντα στηρίγματα αντί να τα αντικαθιστούν. Οι ελατηριωτές κρεμάστρες, τα παπούτσια σωλήνων και άλλα στηρίγματα φέρουν βάρος σωλήνα και προσαρμόζονται στην κανονική κίνηση, ενώ τα snubber παρέχουν συγκράτηση έναντι καθορισμένων δυναμικών φορτίων.
Για λεπτομέρειες σχετικά με το έργο, ανατρέξτε στις πληροφορίες προϊόντος της Tianshun Hydraulic Snubbers for Pipe Restraint.
Η αρχή λειτουργίας βασίζεται στη σχέση μεταξύ της ταχύτητας του εμβόλου και της υδραυλικής αντίστασης. Η συσκευή ανταποκρίνεται διαφορετικά στη σταδιακή μετατόπιση και την ξαφνική κίνηση, βοηθώντας τα συστήματα σωληνώσεων να παραμένουν εύκαμπτα κατά τη συνήθη λειτουργία χωρίς να θυσιάζεται η δυναμική συγκράτηση.
Οι βιομηχανικοί σωλήνες παρουσιάζουν αλλαγές διαστάσεων καθώς οι θερμοκρασίες λειτουργίας ανεβαίνουν και πέφτουν. Κατά τη διάρκεια της αρκετά αργής κίνησης, το snubber επιτρέπει στο έμβολό του να ταξιδεύει μέσω του κυλίνδρου με περιορισμένη αντίσταση. Αυτό βοηθά στην αποφυγή της περιττής συγκράτησης της θερμικής διαστολής και συστολής.
Κατά τη διάρκεια ενός σεισμικού γεγονότος, το σφυρί νερού, το ταξίδι του στροβίλου ή παρόμοια μεταβατική ταχύτητα του σωλήνα μπορεί να αυξηθεί γρήγορα. Ο εσωτερικός υδραυλικός μηχανισμός του snubber περιορίζει τη ροή του υγρού καθώς επιτυγχάνονται οι καθορισμένες συνθήκες ενεργοποίησης.
Η αύξηση της υδραυλικής αντίστασης κάνει την περαιτέρω κίνηση του εμβόλου σημαντικά πιο δύσκολη. Στη συνέχεια, η συσκευή μεταφέρει την προκύπτουσα δύναμη συγκράτησης μέσω των συνδέσεων στερέωσής της στη δομή στήριξης, συμβάλλοντας στον περιορισμό της υπερβολικής μετατόπισης του σωλήνα.
Μόλις υποχωρήσει το παροδικό, ο μηχανισμός μπορεί να επιστρέψει στην κανονική του συμπεριφορά που επιτρέπει την κίνηση, ανάλογα με τον σχεδιασμό. Το σωστό μέγεθος, η εγκατάσταση και η συντήρηση είναι σημαντικά για να διασφαλιστεί ότι το snubber ανταποκρίνεται όπως προβλέπεται καθ' όλη τη διάρκεια ζωής του.
Τα σωστά καθορισμένα υδραυλικά snubber προσφέρουν πολλά μηχανικά πλεονεκτήματα για βιομηχανικά συστήματα σωληνώσεων.
Ένας σημαντικός περιορισμός είναι ότι τα υδραυλικά snubber δεν είναι καθολικές λύσεις για κάθε πρόβλημα κραδασμών. Η καταλληλότητά τους εξαρτάται από τα χαρακτηριστικά κίνησης, το εύρος συχνοτήτων, τις περιπτώσεις φορτίου και τις απαιτήσεις απόδοσης του συστήματος σωληνώσεων. Οι κραδασμοί χαμηλού πλάτους και υψηλής συχνότητας ενδέχεται να απαιτούν διαφορετική ή συμπληρωματική προσέγγιση ελέγχου κραδασμών.
Τα υδραυλικά snubbers εξετάζονται συχνά για κρίσιμα δίκτυα σωληνώσεων όπου η ξαφνική μετατόπιση θα μπορούσε να επηρεάσει τη λειτουργική συνέχεια, την ακεραιότητα του εξοπλισμού ή την ασφάλεια της εγκατάστασης.
Οι κύριες γραμμές ατμού, οι σωληνώσεις τροφοδοτικού νερού και άλλα κυκλώματα υψηλής ενέργειας ενδέχεται να αντιμετωπίσουν δυναμικά φορτία κατά τη διάρκεια ταξιδιών του εξοπλισμού, μεταβατικών πιέσεων ή σεισμικών συμβάντων. Τα Snubbers βοηθούν στη συγκράτηση της κίνησης όταν το απαιτούν οι συνθήκες σχεδιασμού.
Οι σωληνώσεις διεργασιών που συνδέονται με αντλίες, συμπιεστές, φούρνους και εξοπλισμό υπό πίεση ενδέχεται να εκτεθούν σε γρήγορες αλλαγές στις συνθήκες λειτουργίας. Τα σωστά σχεδιασμένα συστήματα συγκράτησης μπορούν να βοηθήσουν στον έλεγχο των μεταβατικών φορτίων και στην προστασία των ευάλωτων συνδέσεων.
Τα συστήματα σωληνώσεων που σχετίζονται με την ασφάλεια ενδέχεται να απαιτούν προσεκτικά τεκμηριωμένες επιδόσεις συγκράτησης, περιβαλλοντική πιστοποίηση και σεισμική αξιολόγηση. Η επιλογή πρέπει να ακολουθεί τους ισχύοντες κωδικούς έργων και τις απαιτήσεις πιστοποίησης αντί να βασίζεται μόνο σε γενικές περιγραφές προϊόντων.
Η επεξεργασία αερίου, οι εγκαταστάσεις υγροποιημένου φυσικού αερίου και οι γραμμές μεταφοράς υψηλής πίεσης ενδέχεται να απαιτούν εξειδικευμένες ρυθμίσεις υποστήριξης για την προσαρμογή της λειτουργικής κίνησης ενώ ελέγχονται συγκεκριμένα δυναμικά συμβάντα.
Οι μεταλλικοί αρμοί διαστολής φυσητήρων και παρόμοια εξαρτήματα μπορεί να είναι ευαίσθητοι σε υπερβολική μετατόπιση ή εξωτερική φόρτιση. Τα σωστά τοποθετημένα snubbers μπορούν να βοηθήσουν στον περιορισμό της κίνησης κατά τη διάρκεια καθορισμένων μεταβατικών συνθηκών, υπό την προϋπόθεση ότι η πλήρης διάταξη συγκράτησης έχει σχεδιαστεί για τα φορτία αρμών και σωληνώσεων.
Η απόδοση του υδραυλικού snubber εξαρτάται από πολλές διασυνδεδεμένες παραμέτρους σχεδιασμού. Ο παρακάτω πίνακας συνοψίζει τις αντιπροσωπευτικές τιμές που δημοσιεύονται στις πληροφορίες προϊόντος της Tianshun. Οι πραγματικές απαιτήσεις πρέπει να επιβεβαιωθούν για το συγκεκριμένο μοντέλο και έργο.
| Παράμετρος | Αντιπροσωπευτικό εύρος ή επιλογή | Μηχανική Θεώρηση |
|---|---|---|
| Ικανότητα φόρτωσης | Περίπου 5 kN έως 500 kN και άνω για προσαρμοσμένες μονάδες | Πρέπει να δέχεται υπολογισμένες δυνάμεις συγκράτησης και καθορισμένες περιπτώσεις φορτίου. |
| Τυπικό εγκεφαλικό επεισόδιο | 100, 150, 200, 300 και 500 mm | Πρέπει να καλύπτει τις αναμενόμενες θερμικές ανοχές μετατόπισης και εγκατάστασης. |
| Ταχύτητα ενεργοποίησης | Συνήθως 5–50 mm/s, ανάλογα με τις προδιαγραφές | Πρέπει να διακρίνει την κανονική κίνηση του σωλήνα από τις δυναμικές συνθήκες που απαιτούν συγκράτηση. |
| Τυπική θερμοκρασία λειτουργίας | Περίπου -40°C έως +120°C | Επαληθεύστε την καταλληλότητα του υγρού, των σφραγίδων και των υλικών στις πραγματικές θερμοκρασίες συντήρησης. |
| Υλικό κυλίνδρου | Επιλογές ανθρακούχου χάλυβα ή κράματος χάλυβα | Η επιλογή εξαρτάται από τα φορτία, το περιβάλλον και τις προδιαγραφές του έργου. |

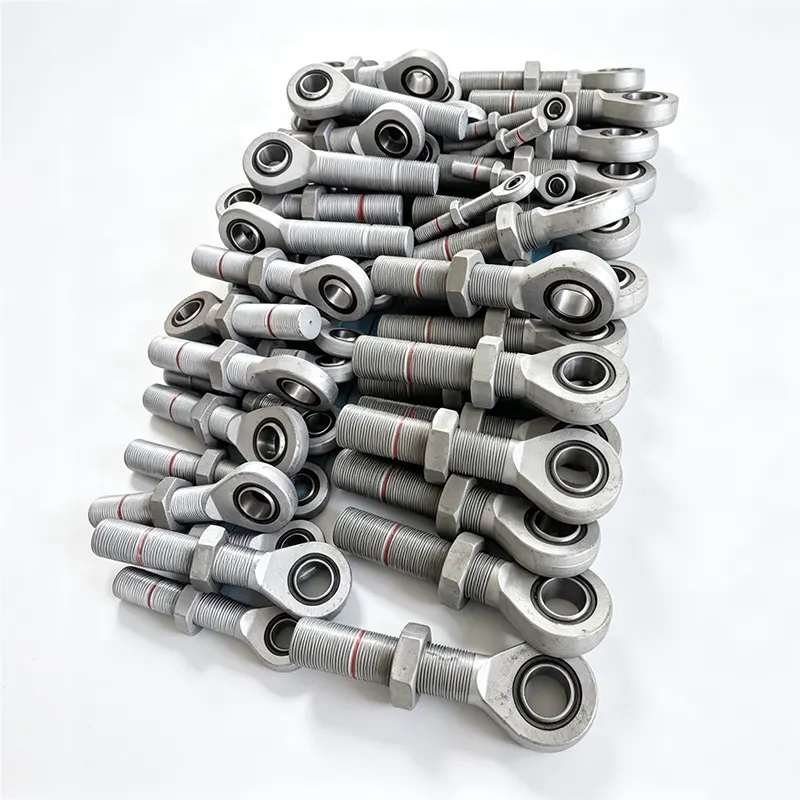

| Τερματισμός συνδέσεων | Επιλογές με ράβδο, σχισμές, σφαιρική άρθρωση και σπειρώματα | Πρέπει να ταιριάζει με τη δομική προσάρτηση και την επιτρεπόμενη κατεύθυνση κίνησης. |
| Δοκιμές | Δοκιμή λειτουργίας, πίεσης και διαρροής όπως καθορίζεται | Επιβεβαιώστε τα αρχεία επιθεώρησης και την απαιτούμενη τεκμηρίωση πριν από την αποδοχή. |
Αυτές οι τιμές είναι ενδεικτικές πληροφορίες προϊόντος, δεν υποκαθιστούν ένα εγκεκριμένο φύλλο δεδομένων ή υπολογισμούς για συγκεκριμένο έργο. Για πυρηνικές, υψηλές θερμοκρασίες ή άλλες κρίσιμες υπηρεσίες, επιβεβαιώστε τις ισχύουσες απαιτήσεις πιστοποίησης απευθείας με τον κατασκευαστή.
Η επιλογή ενός υδραυλικού snubber απαιτεί συντονισμό μεταξύ της ανάλυσης τάσης σωληνώσεων, του σχεδιασμού υποστήριξης, των διεπαφών εξοπλισμού και των συνθηκών του χώρου. Δεν αρκεί μόνο η αγορά με βάση την ονομαστική διάμετρο του σωλήνα.
Προσδιορίστε εάν το σύστημα συγκράτησης πρέπει να αντιμετωπίζει τη σεισμική φόρτιση, τη σφύρα νερού, την εκκένωση της βαλβίδας ασφαλείας, τις διακοπές του εξοπλισμού, την κίνηση που προκαλείται από τον άνεμο ή άλλη παροδική κατάσταση. Η ρυθμιζόμενη θήκη φορτίου καθορίζει την απαιτούμενη απόδοση συγκράτησης.
Χρησιμοποιήστε την εγκεκριμένη ανάλυση τάσης σωληνώσεων για να καθορίσετε τις απαιτούμενες δυνάμεις σε τάση και συμπίεση. Ελέγξτε την ονομαστική τιμή snubber, την αντοχή στερέωσης, τον δομικό χάλυβα, τις συγκολλήσεις και τα συνδεδεμένα εξαρτήματα του σωλήνα ως μέρος της πλήρους διαδρομής φορτίου.
Καθορίστε την αναμενόμενη θερμική διαδρομή από ζεστό σε κρύο, θέση εγκατάστασης και πιθανή μετατόπιση υπό τις ισχύουσες συνθήκες λειτουργίας. Η επαρκής διαδρομή βοηθά στην αποφυγή ανεπιθύμητης επαφής στο τέλος του ταξιδιού και παρεμβολής στην κανονική κίνηση του σωλήνα.
Η ταχύτητα ενεργοποίησης πρέπει να είναι κατάλληλη για το αναμενόμενο εύρος της κανονικής κίνησης και τα δυναμικά γεγονότα που απαιτούν περιορισμό. Η λανθασμένη βαθμονόμηση μπορεί να οδηγήσει σε ανεπιθύμητη αντίσταση κατά τη συνήθη λειτουργία ή ανεπαρκή απόκριση κατά τη διάρκεια μιας παροδικής λειτουργίας.
Ελέγξτε τις θερμοκρασίες περιβάλλοντος και σωλήνων, την έκθεση στη διάβρωση, την υγρασία, τη συμβατότητα με υγρά και τυχόν ειδικές περιβαλλοντικές απαιτήσεις. Οι εξειδικευμένες εφαρμογές μπορεί να χρειάζονται βελτιωμένα υλικά, σφραγίδες, προστατευτικές επιστρώσεις ή δοκιμές πιστοποίησης.
Προσδιορίστε τους ισχύοντες κώδικες σχεδιασμού και τις προδιαγραφές του έργου. Ανάλογα με την εφαρμογή, αυτές μπορεί να περιλαμβάνουν σχετικές απαιτήσεις από τα πρότυπα ASME B31.1, ASME B31.3, MSS ή προδιαγραφές πυρηνικών υπηρεσιών. Επιβεβαιώστε τις ακριβείς εκδόσεις, τη δυνατότητα εφαρμογής και το απαιτούμενο εύρος προσόντων με τον υπεύθυνο μηχανικό.
Για πρόσθετες πληροφορίες σχετικά με τον συμπληρωματικό εξοπλισμό υποστήριξης, εξερευνήστε τα σταθερά στηρίγματα ελατηρίων του Tianshun και ελέγξτε πώς τα επιλεγμένα εξαρτήματα μπορούν να συνεργαστούν σε ένα συντονισμένο σύστημα υποστήριξης σωληνώσεων.
Ακόμη και ένα σωστά επιλεγμένο υδραυλικό στόμιο μπορεί να έχει κακή απόδοση εάν έχει τοποθετηθεί λανθασμένα ή συντηρείται ανεπαρκώς. Η εγκατάσταση και η επιθεώρηση πρέπει να ακολουθούν τις οδηγίες του κατασκευαστή και την εγκεκριμένη τεκμηρίωση του έργου.
Η επιθεώρηση θα πρέπει να λαμβάνει υπόψη τη διαρροή υδραυλικού υγρού, τη διάβρωση, τη ζημιά στη ράβδο εμβόλου, τις χαλαρές συνδέσεις, τις κατεστραμμένες στεγανοποιήσεις, την ανώμαλη μετατόπιση και την ένδειξη μηχανικών παρεμβολών. Οποιαδήποτε ασυνήθιστη κατάσταση θα πρέπει να αξιολογείται σύμφωνα με τις οδηγίες σέρβις του κατασκευαστή.
Τα διαστήματα επιθεώρησης και τα χρονοδιαγράμματα γενικής επισκευής πρέπει να αντικατοπτρίζουν το εγχειρίδιο του εξοπλισμού, το περιβάλλον λειτουργίας, το ιστορικό συμβάντων και τις απαιτήσεις του έργου. Η δημοσιευμένη καθοδήγηση της Tianshun υποδεικνύει επιθεωρήσεις σε διαστήματα περίπου τριών έως πέντε ετών και πιθανή γενική επισκευή περίπου δέκα χρόνια υπό κανονικές συνθήκες λειτουργίας. Αυτές θα πρέπει να αντιμετωπίζονται ως γενικές οδηγίες παρά ως καθολικές απαιτήσεις. Οι κρίσιμες για την ασφάλεια εφαρμογές ενδέχεται να απαιτούν διαφορετικό χρονοδιάγραμμα.
Μετά από ένα σημαντικό σεισμικό συμβάν ή άλλη παροδική βάση σχεδιασμού, επιθεωρήστε το σύστημα συγκράτησης σύμφωνα με τις ισχύουσες διαδικασίες εργοταξίου πριν επιστρέψετε τον επηρεασμένο εξοπλισμό σε λειτουργία.
Ο πρωταρχικός σκοπός τους είναι να επιτρέπουν την αργή κίνηση του σωλήνα κατά τη διάρκεια κανονικών συνθηκών λειτουργίας, περιορίζοντας ταυτόχρονα την ταχεία μετατόπιση που προκαλείται από καθορισμένα δυναμικά συμβάντα. Αυτό βοηθά στον έλεγχο των φορτίων που μεταδίδονται στις σωληνώσεις, στον συνδεδεμένο εξοπλισμό και στις δομές στήριξης.
Μια ελατηριωτή κρεμάστρα υποστηρίζει το βάρος του σωλήνα ενώ δέχεται τη θερμική κίνηση. Ένα υδραυλικό snubber παρέχει κυρίως δυναμική συγκράτηση και γενικά δεν αντικαθιστά τη φέρουσα λειτουργία ενός στηρίγματος. Και οι δύο μπορούν να χρησιμοποιηθούν στο ίδιο σύστημα σωληνώσεων για διαφορετικούς μηχανικούς σκοπούς.
Ξεκινήστε με την εγκεκριμένη ανάλυση τάσης σωληνώσεων και προσδιορίστε τις ισχύουσες περιπτώσεις δυναμικού φορτίου. Η επιλογή πρέπει να λαμβάνει υπόψη τις δυνάμεις συγκράτησης, την ικανότητα τάνυσης και συμπίεσης, τη διαδρομή, τα φορτία τοποθέτησης και την αντοχή του πλήρους συστήματος προσάρτησης.
Πολλά υδραυλικά snubber υποστηρίζουν οριζόντια, κάθετη ή κεκλιμένη εγκατάσταση, αλλά ο επιτρεπόμενος προσανατολισμός εξαρτάται από τη σχεδίαση. Επιβεβαιώστε τις οδηγίες του κατασκευαστή, τη διαμόρφωση τοποθέτησης και τυχόν περιορισμούς που αφορούν το έργο πριν από την εγκατάσταση.
Ναί. Η επιθεώρηση θα πρέπει να καλύπτει διαρροές, διάβρωση, κατάσταση ράβδου, συνδέσεις και λειτουργική απόδοση ανάλογα με την περίπτωση. Το πρόγραμμα επιθεώρησης και γενικής επισκευής πρέπει να ακολουθεί τις οδηγίες του κατασκευαστή και τις απαιτήσεις λειτουργίας της εγκατάστασης.
Όχι. Προορίζονται κυρίως για τον περιορισμό της γρήγορης κίνησης και των καθορισμένων μεταβατικών φορτίων. Οι συνεχείς κραδασμοί χαμηλού πλάτους και υψηλής συχνότητας ενδέχεται να απαιτούν πρόσθετη ανάλυση και άλλα μέτρα ελέγχου των κραδασμών.
Παρέχετε την απαιτούμενη χωρητικότητα φορτίου, διαδρομή, θερμοκρασίες λειτουργίας και περιβάλλοντος, ταχύτητα ενεργοποίησης, προσανατολισμό τοποθέτησης, ακραίες συνδέσεις, καταπόνηση σωλήνων ή σχέδια στήριξης, περιβαλλοντικές συνθήκες και ισχύοντα πρότυπα έργου. Αυτές οι λεπτομέρειες βοηθούν τον κατασκευαστή να αξιολογήσει την κατάλληλη διαμόρφωση.
Τα υδραυλικά snubbers για συγκράτηση σωλήνων διαδραματίζουν σημαντικό ρόλο στα βιομηχανικά συστήματα σωληνώσεων που πρέπει να προσαρμόζονται στη συνήθη θερμική κίνηση ενώ αντιστέκονται σε ξαφνικές δυναμικές δυνάμεις. Η σωστή επιλογή εξαρτάται από τα υπολογιζόμενα φορτία, τις απαιτήσεις διαδρομής, τα χαρακτηριστικά ενεργοποίησης, τις λεπτομέρειες εγκατάστασης, τη συμβατότητα υλικού και τα ισχύοντα πρότυπα σχεδιασμού και πιστοποίησης. Η ενσωμάτωση των snubbers με κατάλληλα στηρίγματα σωλήνων και εξαρτήματα επέκτασης συμβάλλει στη δημιουργία ενός συντονισμένου συστήματος συγκράτησης αντί να βασίζεται σε μια ενιαία συσκευή για την επίλυση κάθε προβλήματος κίνησης.
Η Tianshun υποστηρίζει έργα βιομηχανικών σωληνώσεων με λύσεις υδραυλικού snubber και σχετικά προϊόντα υποστήριξης αγωγών. Εάν σχεδιάζετε μια νέα εγκατάσταση, την αναβάθμιση ενός υπάρχοντος συστήματος συγκράτησης ή την προμήθεια προσαρμοσμένου εξοπλισμού για απαιτητικές συνθήκες λειτουργίας, προετοιμάστε τις τεχνικές σας απαιτήσεις καιεπικοινωνήστε μαζί μαςγια να συζητήσετε κατάλληλες διαμορφώσεις, ζητήματα μηχανικής και επιλογές προσφοράς για συγκεκριμένο έργο.
