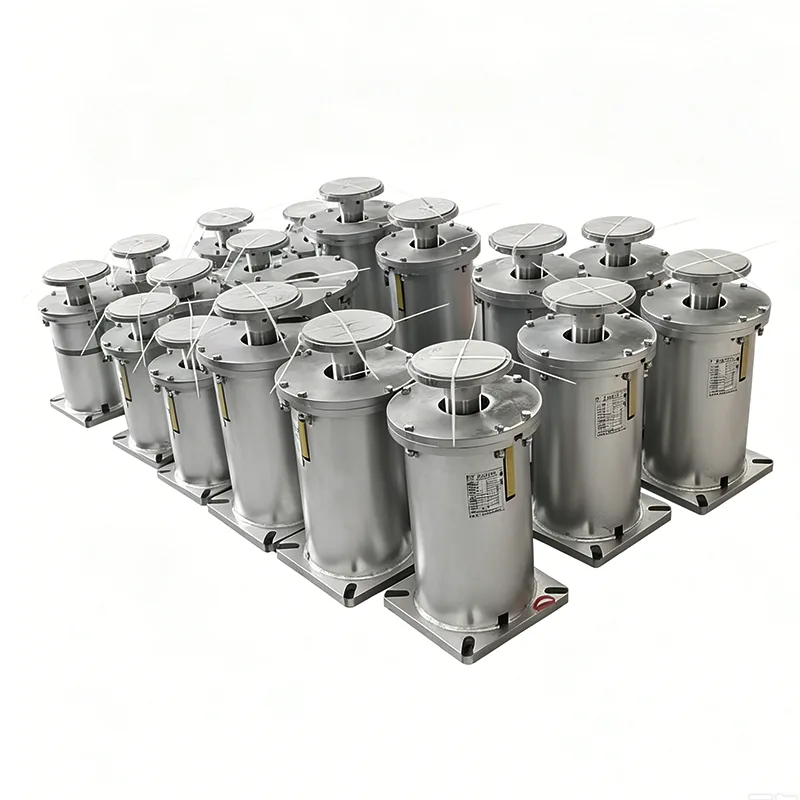

Μεταβλητή υποστήριξη ελατηρίου για αγωγό

Το Variable Spring Support for Pipeline είναι μια ειδική ελαστική συσκευή στήριξης που έχει σχεδιαστεί για να αντέχει την κατακόρυφη μετατόπιση των αγωγών. Παρέχει ρυθμιζόμενη δύναμη στήριξης εντός του επιτρεπόμενου εύρους μετατόπισης αξιοποιώντας την εγγενή ακαμψία των ελατηρίων. Όταν οι αγωγοί κινούνται πάνω-κάτω λόγω διακυμάνσεων θερμοκρασίας, μέσης ροής ή δόνησης του εξοπλισμού, το στήριγμα ρυθμίζει αυτόματα τη φέρουσα δύναμη, αποτρέποντας αποτελεσματικά τη συγκέντρωση τάσης του σωλήνα και τη ζημιά στις συνδέσεις του εξοπλισμού.

Αυτό το σχήμα δείχνει την καμπύλη απόδοσης φορτίου-μετατόπισης ενός μεταβλητού στηρίγματος/ανάρτησης ελατηρίου, συμπεριλαμβανομένων των βασικών παραμέτρων του φορτίου και της μετατόπισης για την επαλήθευση της φέρουσας ακρίβειας και της λειτουργικής αξιοπιστίας του προϊόντος.

Κάθε μονάδα υπόκειται σε βαθμονόμηση φορτίου και δοκιμή απόδοσης πριν από την αποστολή. Η απόκλιση ρύθμισης-φορτίου ελέγχεται εντός ±5%, σύμφωνα με το διεθνές πρότυπο ANSI/MSS‑SP‑58‑2018 καθώς και με το NB/T47039‑2013.

Τα προϊόντα πληρούν τις τεχνικές απαιτήσεις για συστήματα ηλεκτρικής ενέργειας, πετροχημικών και άλλων βιομηχανικών σωληνώσεων. Σύμφωνα με το MSS‑SP‑58‑2018, η μέγιστη επιτρεπόμενη μεταβλητότητα φορτίου για μονάδες μεταβλητού ελατηρίου δεν πρέπει να υπερβαίνει το 25% του λειτουργικού θερμού φορτίου σε πλήρη διαδρομή εργασίας.

Η Yangzhou Tianshun Piping ασχολείται με την παραγωγή αυτού του προϊόντος από το 2012. Μέχρι τώρα, έχουμε προμηθεύσει πάνω από 800.000 σετ σε περισσότερα από 300 βιομηχανικά έργα σε όλο τον κόσμο και η απόδοση του προϊόντος έχει επικυρωθεί πλήρως από τη μακροπρόθεσμη επιτόπια λειτουργία.

Τεχνικές προδιαγραφές προϊόντος

Αρχή Σχεδιασμού & Κατασκευαστική Σύνθεση

Σχεδιασμένο σύμφωνα με το νόμο του Hooke, η απόκλιση του ελατηρίου είναι ευθέως ανάλογη με το ασκούμενο φορτίο. Όταν ο αγωγός κινείται προς τα πάνω, η συμπίεση του ελατηρίου μειώνεται και η δύναμη στήριξης μειώνεται ανάλογα. Όταν ο αγωγός κινείται προς τα κάτω, η συμπίεση του ελατηρίου αυξάνεται, οδηγώντας σε μεγαλύτερη δύναμη στήριξης. Αυτή η δυνατότητα επιτρέπει στην υποστήριξη να προσαρμόζεται στις δυναμικές αλλαγές των λειτουργικών σωληνώσεων και να διατηρεί την ισορροπία καταπόνησης ολόκληρου του συστήματος σωληνώσεων.

Τα τυπικά προϊόντα αποτελούνται από τα ακόλουθα βασικά συστατικά:

▶  Κυλινδρικό ελικοειδές ελατήριο: Κατασκευασμένο από κράμα χάλυβα ελατηρίου και υπόκειται σε αυστηρή θερμική επεξεργασία και επεξεργασία σταθεροποίησης.

▶  Επάνω και κάτω συνδετικές πλάκες: Χρησιμοποιούνται για τη σύνδεση αγωγών και κτιριακών κατασκευών, με ευέλικτους τρόπους εγκατάστασης προσαρμόσιμους στις συνθήκες του εργοταξίου.

▶  Πινακίδα ένδειξης φορτίου: Εμφανίζει το φορτίο ελατηρίου και τη μετατόπιση του αγωγού σε πραγματικό χρόνο.

▶  Συσκευή κλειδώματος: Ασφαλίζει τη θέση του ελατηρίου μετά την εγκατάσταση και τη θέση σε λειτουργία για την αποφυγή παραμόρφωσης κατά τη μεταφορά και την επιτόπια ανέγερση.

▶  Προστατευτικό περίβλημα: Αποτρέπει την είσοδο σκόνης, βρόχινου νερού και διαβρωτικών μέσων, έτσι ώστε να παρατείνει τη διάρκεια ζωής του ελατηρίου.

Βασικά Τεχνικά Χαρακτηριστικά

▶  Ελεγχόμενος ρυθμός μεταβολής φορτίου: Ο ρυθμός διακύμανσης φορτίου σχεδιασμού διατηρείται εντός 25%, διασφαλίζοντας ομοιόμορφη κατανομή δύναμης στο σύστημα σωληνώσεων.

▶  Ευρεία επιλογή προδιαγραφών: Εξοπλισμένο με 12 κατηγορίες φορτίου και 5 μεγέθη μετατόπισης, καλύπτοντας τις απαιτήσεις των περισσότερων βιομηχανικών εφαρμογών σωληνώσεων.

▶  Βαθμονόμηση προφόρτωσης: Προρυθμισμένη στο καθορισμένο φορτίο ανά απαιτήσεις πελάτη πριν από την παράδοση, έτοιμο για άμεση χρήση μετά την επιτόπια εγκατάσταση.

▶  Δομή κατά της χαλάρωσης: Όλα τα συνδετικά μέρη είναι εφοδιασμένα με παξιμάδια ασφάλισης και ροδέλες ασφάλισης για την αποφυγή χαλάρωσης κατά τη λειτουργία.

▶  Δομαδική κατασκευή: Τα κύρια εξαρτήματα είναι εναλλάξιμα για εύκολη επιτόπια συντήρηση και αντικατάσταση.

▶  Ισχυρή περιβαλλοντική προσαρμοστικότητα: Τα υλικά που ταιριάζουν και οι επιφανειακές επεξεργασίες μπορούν να επιλεγούν για να ταιριάζουν σε διαφορετικές συνθήκες εργασίας.

Σύγκριση απόδοσης με άλλα στηρίγματα σωληνώσεων

Τυπικά σενάρια εφαρμογής

Το Variable Spring Support for Pipeline χρησιμοποιείται ευρέως σε διάφορα βιομηχανικά συστήματα σωληνώσεων που υπόκεινται σε αλλαγές θερμοκρασίας, ιδιαίτερα ιδανικό για τις παρακάτω εφαρμογές:

▶  Αγωγοί ατμού, αγωγοί τροφοδοσίας νερού και αγωγοί συμπυκνώματος σε θερμοηλεκτρικούς σταθμούς

▶  Αγωγοί επεξεργασίας και αγωγοί σύνδεσης εξοπλισμού ανταλλαγής θερμότητας σε πετροχημικές μονάδες

▶  Σταθμοί συμπίεσης και θάλαμοι βαλβίδων αγωγών φυσικού αερίου μεγάλων αποστάσεων

▶  Κύριοι και διακλαδικοί αγωγοί αστικών δικτύων κεντρικής θέρμανσης

▶  Σωληνώσεις μεταφοράς λάσπης σε μονάδες επεξεργασίας λυμάτων

▶  Συστήματα σωληνώσεων σε πλοία και υπεράκτιες πλατφόρμες

Κατασκευή & Ποιοτικός έλεγχος πλήρους διαδικασίας

Διαθέτουμε σύγχρονες γραμμές παραγωγής για μεταβλητά στηρίγματα ελατηρίων, εξοπλισμένες με επαγγελματικές εγκαταστάσεις όπως μηχανές περιέλιξης ελατηρίου CNC, μηχανές δοκιμής ελατηρίου, φασματόμετρα και μη καταστροφικά όργανα δοκιμών. Όλα τα προϊόντα κατασκευάζονται με αυστηρές διαδικασίες ποιοτικού ελέγχου:

1.Επιθεώρηση εισερχόμενης πρώτης ύλης: Η ανάλυση χημικής σύνθεσης και οι δοκιμές μηχανικών ιδιοτήτων διεξάγονται για κάθε παρτίδα χάλυβα. ακατάλληλα υλικά απορρίπτονται αυστηρά.

2.Spring Manufacturing Control: Τα ελατήρια τυλίγονται από εξοπλισμό CNC για να εγγυηθούν ακριβείς διαστάσεις και ακρίβεια.

3. Δοκιμή απόδοσης ελατηρίου: Κάθε ελατήριο υποβάλλεται σε 3 πλήρεις δοκιμές συμπίεσης και δοκιμές φορτίου για να διασφαλιστεί η σταθερή απόδοση.

4. Επιθεώρηση τελικής συναρμολόγησης: Πραγματοποιούνται έλεγχος διαστάσεων, βαθμονόμηση φορτίου και οπτική επιθεώρηση για τα συναρμολογημένα προϊόντα.

5.Τελική επιθεώρηση πριν από την παράδοση: Η δειγματοληπτική επιθεώρηση πραγματοποιείται σύμφωνα με τα εθνικά πρότυπα και επιτρέπονται για παράδοση μόνο πιστοποιημένα προϊόντα.

Το σύστημα διαχείρισης ποιότητας μας έχει λάβει πιστοποίηση ISO 9001:2015 και όλα τα προϊόντα συμμορφώνονται με τα διεθνή πρότυπα όπως CE και API.

Οδηγός επιλογής & Υποστήριξη Υπηρεσιών

Παρέχουμε επαγγελματικές οδηγίες επιλογής για να βοηθήσουμε τους πελάτες να επιλέξουν τα καταλληλότερα προϊόντα. Απλώς δώστε μας παραμέτρους αγωγού, θερμοκρασία λειτουργίας, μετατόπιση, χώρο εγκατάστασης και άλλες σχετικές πληροφορίες και οι μηχανικοί μας θα υπολογίσουν και θα προτείνουν το βέλτιστο μοντέλο και τις προδιαγραφές Variable Spring Support for Pipeline.

Προσφέρουμε επίσης ένα πλήρες φάσμα υπηρεσιών υποστήριξης ως εξής:

▶  Μη τυπική προσαρμογή: Ειδικά σχεδιασμένα και κατασκευασμένα προϊόντα για ειδικό φορτίο, μετατόπιση ή περιορισμένες απαιτήσεις χώρου εγκατάστασης.

▶  Τεχνική υπηρεσία επιτόπου: Μπορούν να αποσταλούν επαγγελματίες μηχανικοί για να καθοδηγήσουν την επιτόπια εγκατάσταση και θέση σε λειτουργία.

▶  Εγγύηση: Όλα τα προϊόντα συνοδεύονται από εγγύηση 12 μηνών. Τα ελαττωματικά προϊόντα θα επισκευαστούν ή θα αντικατασταθούν δωρεάν εντός της περιόδου εγγύησης.

▶  Μακροπρόθεσμη προμήθεια ανταλλακτικών: Διατηρείται ένα πλήρες απόθεμα ανταλλακτικών για την ταχεία ανταπόκριση στις απαιτήσεις των πελατών για ανταλλακτικά.

Επικοινωνήστε με την ομάδα πωλήσεών μας για περισσότερες λεπτομέρειες και προσφορές για τη Variable Spring Support for Pipeline.
