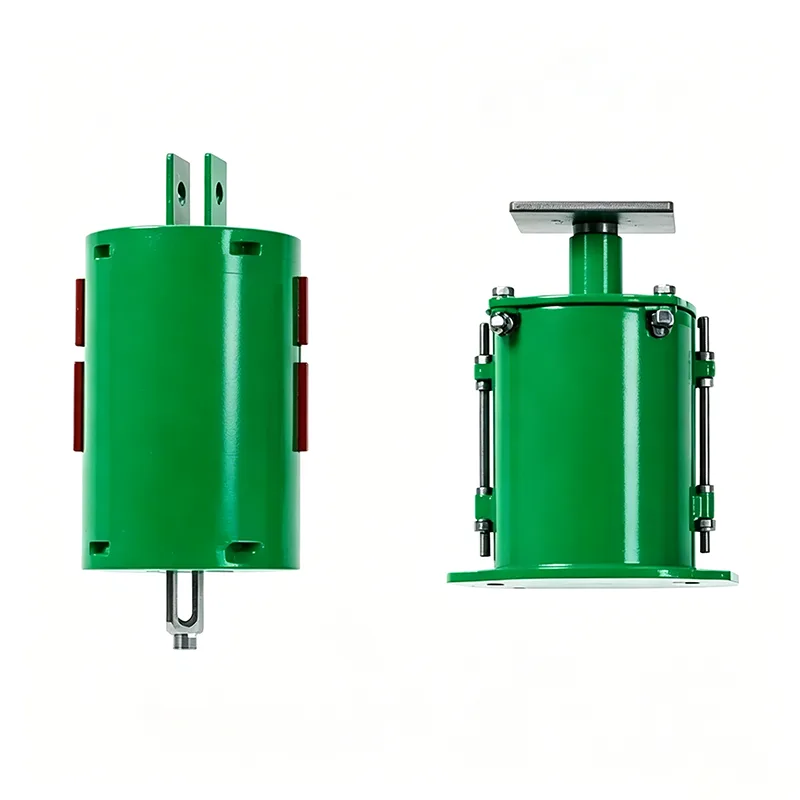

Βιομηχανική ανοιξιάτικη κρεμάστρα

Η Industrial Spring Hanger είναι μια ειδική συσκευή υποστήριξης για βιομηχανικά συστήματα σωληνώσεων. Είναι σχεδιασμένο να αντέχει το νεκρό βάρος των αγωγών, να αντισταθμίζει τη μετατόπιση που προκαλείται από θερμική διαστολή και συστολή και να απομονώνει μηχανικούς κραδασμούς. Από το 2012, η ​​Yangzhou Tianshun Piping έχει επικεντρωθεί στην Ε&Α και την κατασκευή τέτοιων προϊόντων. Τα τελευταία 14 χρόνια, έχουμε παραγάγει περισσότερα από 500.000 σετ, τα οποία υιοθετούνται ευρέως σε βιομηχανικά έργα υψηλών προδιαγραφών σε όλο τον κόσμο. Τα προϊόντα μας κατασκευάζονται αυστηρά σύμφωνα με τα διεθνή πρότυπα, παρέχοντας τυπικές και προσαρμοσμένες λύσεις που ταιριάζουν σε διαφορετικές συνθήκες εργασίας.

Αυτό το σχήμα δείχνει την καμπύλη απόδοσης φορτίου-μετατόπισης ενός μεταβλητού στηρίγματος/ανάρτησης ελατηρίου, συμπεριλαμβανομένων των βασικών παραμέτρων του φορτίου και της μετατόπισης για την επαλήθευση της φέρουσας ακρίβειας και της λειτουργικής αξιοπιστίας του προϊόντος.

Κάθε μονάδα υπόκειται σε βαθμονόμηση φορτίου και δοκιμή απόδοσης πριν από την αποστολή. Η απόκλιση ρύθμισης-φορτίου ελέγχεται εντός ±5%, σύμφωνα με το διεθνές πρότυπο ANSI/MSS‑SP‑58‑2018 καθώς και με το NB/T47039‑2013.

Τα προϊόντα πληρούν τις τεχνικές απαιτήσεις για συστήματα ηλεκτρικής ενέργειας, πετροχημικών και άλλων βιομηχανικών σωληνώσεων. Σύμφωνα με το MSS‑SP‑58‑2018, η μέγιστη επιτρεπόμενη μεταβλητότητα φορτίου για μονάδες μεταβλητού ελατηρίου δεν πρέπει να υπερβαίνει το 25% του λειτουργικού θερμού φορτίου σε πλήρη διαδρομή εργασίας.

Αρχή Εργασίας

Αξιοποιώντας τις ελαστικές ιδιότητες των ελατηρίων, το Industrial Spring Hanger διατηρεί σταθερή δύναμη στήριξης όταν οι αγωγοί παράγουν κατακόρυφη μετατόπιση. Όταν οι σωληνώσεις διαστέλλονται ή συστέλλονται λόγω αλλαγών θερμοκρασίας, τα ελατήρια τεντώνονται και συμπιέζονται ανάλογα. Αυτό διασφαλίζει ότι τα φορτία των σωληνώσεων μεταδίδονται ομοιόμορφα στις κτιριακές κατασκευές, αποτρέποντας τη θραύση του σωλήνα και τη ζημιά του εξοπλισμού που προκύπτει από τη συγκέντρωση τάσεων που προκαλείται από άκαμπτους περιορισμούς. Εν τω μεταξύ, το αποτέλεσμα απόσβεσης των ελατηρίων απορροφά αποτελεσματικά τους κραδασμούς που δημιουργούνται από αντλίες, συμπιεστές και άλλο εξοπλισμό και μειώνει τη μετάδοση θορύβου.

Τεχνικές προδιαγραφές προϊόντος

Βασικά Χαρακτηριστικά

▶  Υψηλή ακρίβεια φορτίου: Κάθε μονάδα έχει βαθμονομηθεί ως προς το φορτίο πριν από την παράδοση, με το σφάλμα φορτίου να ελέγχεται εντός ±5%.

▶  Εξαιρετική αντοχή στην κόπωση: Όλα τα ελατήρια έχουν περάσει δοκιμές κόπωσης 100.000 κύκλων χωρίς μόνιμη παραμόρφωση ή θραύση.

▶  Υψηλός συντελεστής ασφάλειας: Ο συντελεστής ασφάλειας σχεδιασμού δεν είναι μικρότερος από 1,5, διασφαλίζοντας αξιόπιστη απόδοση σε ακραίες συνθήκες εργασίας.

▶  Εξαιρετική αντιδιαβρωτική απόδοση: Φινίρισμα με γαλβανισμό εν θερμώ ή εποξειδική επίστρωση πλούσια σε ψευδάργυρο, κατάλληλη για διαβρωτικά περιβάλλοντα, όπως παράκτιες περιοχές και χημικά εργοστάσια.

▶  Οπτική παρακολούθηση: Εξοπλισμένο με σαφείς κλίμακες μετατόπισης για εύκολη επιτόπια εγκατάσταση και επιθεώρηση λειτουργίας.

Σύγκριση απόδοσης

Σενάρια εφαρμογής

Το Industrial Spring Hanger εφαρμόζεται σε όλα τα βιομηχανικά συστήματα σωληνώσεων που υπόκεινται σε διακυμάνσεις θερμοκρασίας και κραδασμούς. Αποδίδει εξαιρετικά στα ακόλουθα σενάρια:

▶  Αγωγοί διεργασίας υψηλής θερμοκρασίας και υψηλής πίεσης για μονάδες διύλισης πετρελαίου

▶  Κύριοι αγωγοί ατμού και αγωγοί τροφοδοσίας σταθμών παραγωγής ηλεκτρικής ενέργειας

▶  Κρυογονικοί αγωγοί σε τερματικούς σταθμούς λήψης LNG και μονάδες αεριοποίησης

▶  Αγωγοί που μεταφέρουν διαβρωτικά μέσα σε χημικά και φαρμακευτικά εργοστάσια

▶  Κύριοι αγωγοί κορμού αστικών δικτύων κεντρικής θέρμανσης

▶  Αγωγοί αερίου και οξυγόνου σε μεταλλουργικές μονάδες σιδήρου και χάλυβα

Σύστημα Διασφάλισης Ποιότητας

Έχουμε δημιουργήσει ένα πλήρες σύστημα ποιοτικού ελέγχου πλήρους διαδικασίας που καλύπτει την εισερχόμενη επιθεώρηση πρώτων υλών έως την παράδοση του τελικού προϊόντος.

1.Επιθεώρηση εισερχόμενης πρώτης ύλης: Κάθε παρτίδα χάλυβα παρέχεται με πρωτότυπα πιστοποιητικά υλικού και ελέγχεται μέσω φασματικής ανάλυσης και μηχανικής εξέτασης ιδιοτήτων.

2.Έλεγχος παραγωγής ελατηρίου: Τα ελατήρια παράγονται από μηχανές περιέλιξης CNC. Κάθε ελατήριο υποβάλλεται σε δοκιμή φορτίου και δοκιμή παραμόρφωσης μόνιμης συμπίεσης.

3. Έλεγχος ποιότητας συγκόλλησης: Όλες οι διαδικασίες συγκόλλησης πραγματοποιούνται από πιστοποιημένους συγκολλητές, ακολουθούμενες από μη καταστροφικές δοκιμές.

4. Επιθεώρηση παράδοσης τελικού προϊόντος: Κάθε μονάδα υπόκειται σε βαθμονόμηση φορτίου και οπτική επιθεώρηση, με πλήρη έγγραφα πιστοποίησης ποιότητας.

Το σύστημα διαχείρισης παραγωγής μας έχει περάσει την πιστοποίηση ISO 9001:2015 και όλα τα προϊόντα συμμορφώνονται με τα διεθνή πρότυπα, συμπεριλαμβανομένων των CE και API.

Υπηρεσίες υποστήριξης

▶  Δωρεάν υπηρεσία τεχνικής επιλογής: Παρέχουμε επαγγελματική επιλογή και υπολογισμό κρεμάστρας με βάση τις παραμέτρους του αγωγού και τις πραγματικές συνθήκες εργασίας.

▶  Προσαρμοσμένη σχεδίαση: Μη τυποποιημένη σχεδίαση για ειδικές απαιτήσεις φορτίου, μετατόπισης ή περιορισμένου χώρου εγκατάστασης.

▶  Επιτόπια τεχνική υποστήριξη: Επαγγελματίες μηχανικοί μπορούν να αποσταλούν για να καθοδηγήσουν την επιτόπια εγκατάσταση και θέση σε λειτουργία.

▶  Μακροπρόθεσμη προμήθεια ανταλλακτικών: Διατηρούμε μια καλά εξοπλισμένη αποθήκη ανταλλακτικών για να παρέχουμε άμεση υποστήριξη για τις απαιτήσεις ανταλλακτικών.

Για περισσότερες τεχνικές παραμέτρους ή προσαρμοσμένες λύσεις της Industrial Spring Hanger, επικοινωνήστε με την ομάδα πωλήσεών μας για να λάβετε λεπτομερή έγγραφα.
