Ανθεκτικά στη φθορά στηρίγματα παπουτσιών σωλήνων για υποστήριξη φορτίου σωληνώσεων και μετατόπιση ολίσθησης

Ένα παπούτσι σωλήνων είναι ένα από εκείνα τα εξαρτήματα που κανείς δεν προσέχει μέχρι να μην είναι εκεί. Κάθεται συγκολλημένο στο κάτω μέρος ενός σωλήνα, απλώνει το φορτίο σε μια δομική δοκό ή στύλο T και συχνά παρέχει την επιφάνεια ολίσθησης που επιτρέπει στον σωλήνα να κινείται αξονικά κατά τη διάρκεια των θερμικών κύκλων. ΣτοΤιανσούν, κατασκευάζουμε χιλιάδες παπούτσια σωλήνων κάθε χρόνο — για γραμμές επεξεργασίας, κεφαλές ατμού, κρυογονικές σωληνώσεις και οτιδήποτε ενδιάμεσα. Μετά από 14 χρόνια στην επιχείρηση, μάθαμε ότι ένα καλά σχεδιασμένο παπούτσι σωλήνων κάνει περισσότερα από το να συγκρατεί το βάρος: προστατεύει την επίστρωση του σωλήνα, διατηρεί τη συνέχεια της μόνωσης και προστατεύει τα σημειακά φορτία από το να χτυπήσουν το τοίχωμα του σωλήνα.

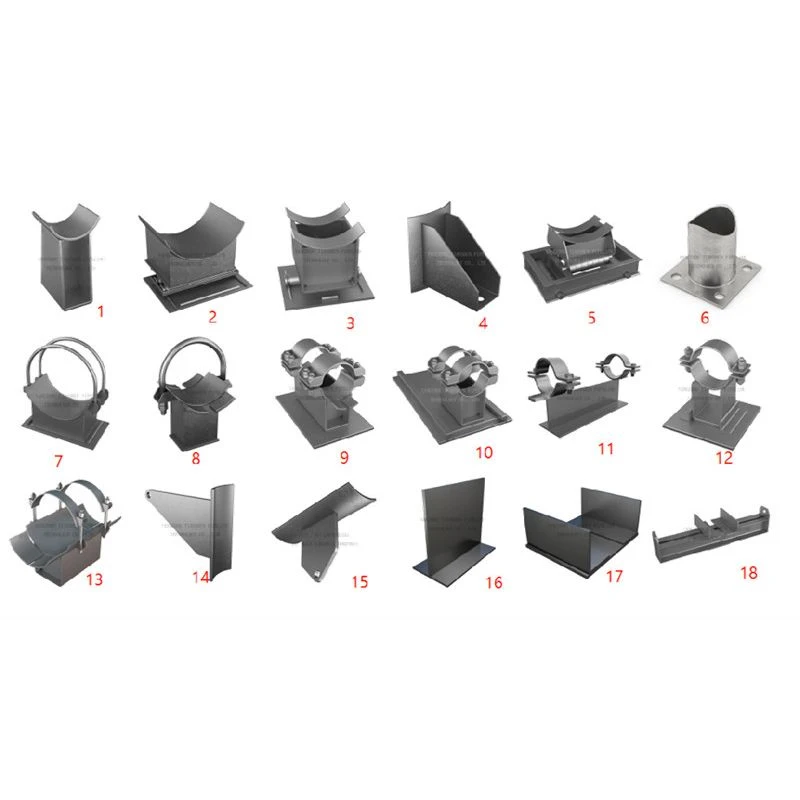

Τα στηρίγματα παπουτσιών Pipe αποτελούν μέρος του ευρύτερουστηρίγματα σωλήνωνοικογένεια, αλλά είναι αρκετά ξεχωριστά ώστε να δικαιολογούν τη δική τους σχεδιαστική προσοχή. Ενώ ένας απλός σφιγκτήρας ή ράβδος κρεμάστρας χειρίζεται κάθετο νεκρό βάρος, ένα πέδιλο σωλήνων διαχειρίζεται τη διεπαφή επαφής. Αυτή η διεπαφή περιπλέκεται γρήγορα — η υψηλή τριβή μπορεί να προκαλέσει πίεση στον σωλήνα, το ανεπαρκές ύψος μπορεί να συνθλίψει τη μόνωση και το λάθος υλικό μπορεί να οδηγήσει σε γαλβανική διάβρωση. Προμηθεύουμε τακτικά παπούτσια σωλήνων που λειτουργούν παράλληλαανοιξιάτικες κρεμάστρεςπάνω ή με προμονωμένα στηρίγματα σωλήνων σε ψυχρές γραμμές όπου η θερμομόνωση είναι κρίσιμη.

Μπορούμε επίσης να παρέχουμε συγκολλημένο PTFE σε πλάκα στήριξης από ανοξείδωτο χάλυβα για συρόμενες εφαρμογές υψηλού φορτίου. Ο συντελεστής τριβής συνήθως κυμαίνεται μεταξύ 0,05 και 0,10 για λιπασμένο PTFE, η οποία είναι η τιμή που χρησιμοποιούν οι περισσότεροι μηχανικοί καταπόνησης σωλήνων στην ανάλυση ευελιξίας τους.

Πρότυπα που Ακολουθούμε

Τα παπούτσια Pipe κατασκευάζονται σύμφωνα με τα ίδια πρότυπα υποστήριξης σωληνώσεων που εφαρμόζουμε στην πλήρη γκάμα προϊόντων μας:

ANSI/MSS SP‑58 – Υλικά και σχεδιασμός στηρίξεων σωλήνων

ASME B31.3 / B31.1 – Σωληνώσεις διεργασίας και ισχύος

EN 1090 – Κατασκευή δομικού χάλυβα (για έργα με σήμανση CE)

GB/T 17116 – Κινεζικό πρότυπο για στηρίγματα σωλήνων

Το εργοστασιακό μας σύστημα ποιότητας είναι πιστοποιημένο κατά ISO 9001:2015 και μπορούμε να παρέχουμε πλήρη πιστοποίηση υλικού EN 10204 3.1 για κάθε παρτίδα παπουτσιών.

Συχνές Ερωτήσεις

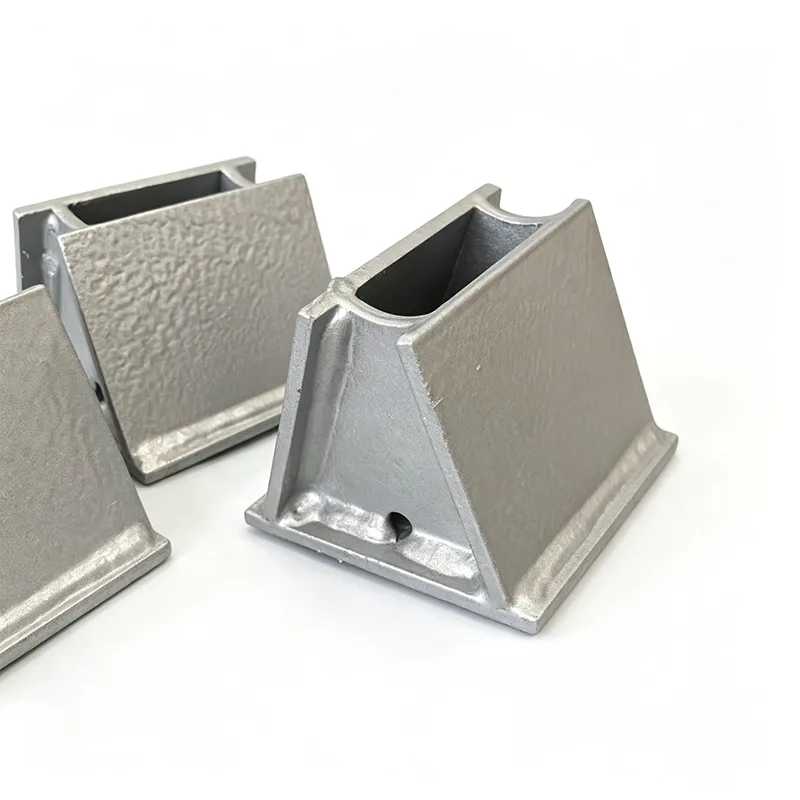

Ε1: Τι ύψος πρέπει να έχει το παπούτσι μου;

Το ύψος του παπουτσιού καθορίζεται από το πάχος της μόνωσης συν ένα διάκενο 10–25 mm. Για παράδειγμα, ένας σωλήνας με μόνωση ορυκτοβάμβακα 100 mm θα χρειαζόταν συνήθως ένα ύψος παπουτσιού 120–125 mm για να διατηρήσει τη μόνωση μακριά από τον χάλυβα στήριξης. Θα το υπολογίσουμε από τις προδιαγραφές των σωληνώσεων, εάν μας δώσετε το μέγεθος του σωλήνα και το πρόγραμμα μόνωσης.

Ε2: Πότε χρειάζομαι μια πλάκα ολίσθησης PTFE στο παπούτσι και πότε μπορώ απλώς να συγκολλήσω μια βάση από ανθρακούχο χάλυβα;

Εάν ο σωλήνας αναμένεται να κινηθεί αξονικά υπό θερμική διαστολή, μια ολισθαίνουσα επιφάνεια από PTFE ή γυαλισμένη ανοξείδωτη επιφάνεια μειώνει την τριβή και τα προκύπτοντα φορτία αντίδρασης στα ακροφύσια του εξοπλισμού. Τα σταθερά σημεία ή τα σημεία αγκύρωσης δεν χρειάζονται πλάκα ολίσθησης. Η αναφορά καταπόνησης του σωλήνα σας θα σας πει ποια στηρίγματα ολισθαίνουν και ποια είναι σταθερά.

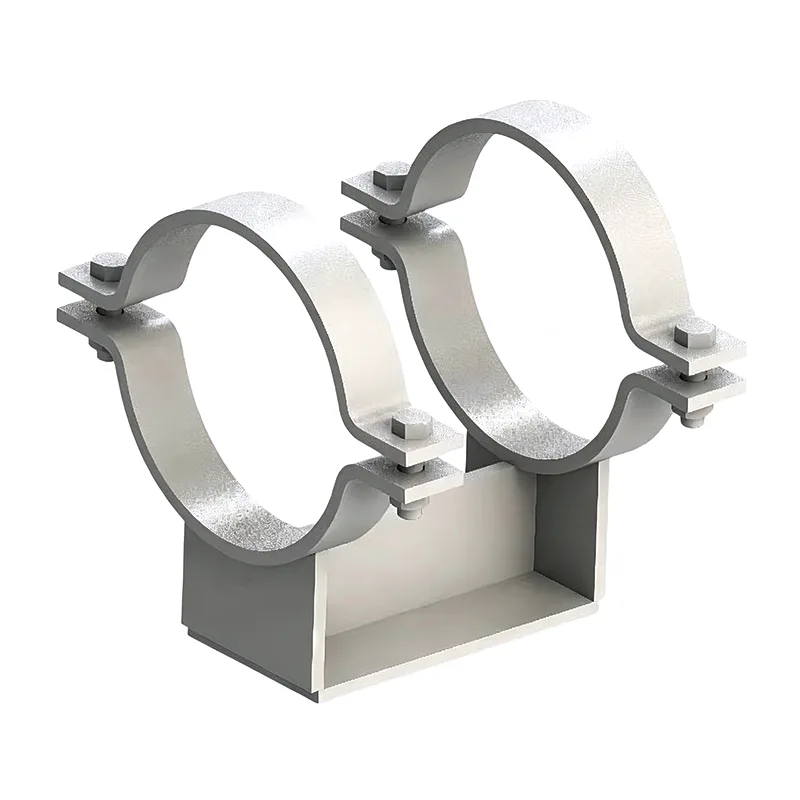

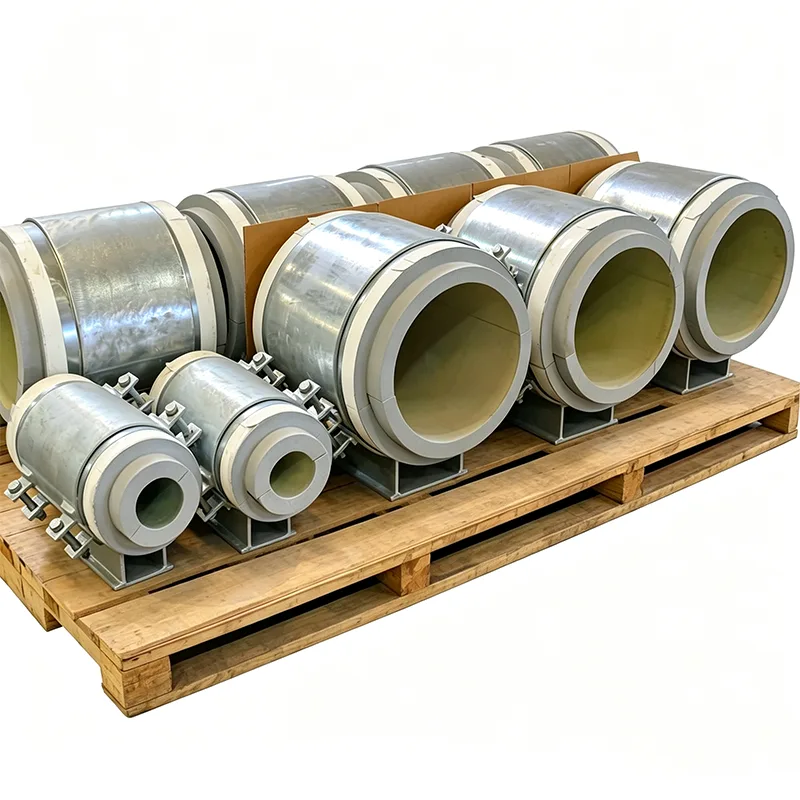

Ε3: Μπορείτε να παρέχετε προμονωμένα παπούτσια σωλήνων για κρυογονική υπηρεσία;

Ναί. Κατασκευάζουμε παπούτσια με άκαμπτο αφρό ή μονωτικό μπλοκ κυψελοειδούς γυαλιού κολλημένο στη σέλα από χάλυβα. Η πλάκα βάσης εκτείνεται κάτω από τη μόνωση και ολόκληρο το συγκρότημα έχει σχεδιαστεί για να αποτρέπει τη μεταφορά ψυχρού και τη συμπύκνωση. Αυτά καθορίζονται συνήθως για γραμμές LNG, αιθυλενίου και κρύου νερού.

Ε4: Ποιος είναι ο χρόνος παράδοσης για προσαρμοσμένα παπούτσια σωλήνων;

Απλά παπούτσια από ανθρακούχο χάλυβα χωρίς PTFE: 12–18 ημέρες. Παπούτσια με κολλημένα μαξιλαράκια από PTFE ή υλικό από ανοξείδωτο χάλυβα: 20–25 ημέρες. Τα παπούτσια μεγάλης διαμέτρου για σωλήνα 24" ή μεγαλύτερου μπορεί να διαρκέσουν λίγο περισσότερο. Θα επιβεβαιώσουμε το ακριβές πρόγραμμα με την προσφορά σας.

Ε5: Χρειάζεστε σχέδια ή μπορείτε να σχεδιάσετε το παπούτσι από βασικά δεδομένα;

Και οι δύο δουλεύουν. Εάν έχετε ένα τυπικό σχέδιο παπουτσιών, θα το κατασκευάσουμε ακριβώς σε αυτό. Εάν έχετε μόνο μέγεθος σωλήνα, πάχος μόνωσης και φορτίο, μπορούμε να προτείνουμε ένα σχέδιο για την έγκρισή σας — χωρίς χρέωση μηχανικής για τυπικές διαμορφώσεις.

Ποιοτικός έλεγχος σε κάθε παπούτσι

Παρόλο που ένα παπούτσι σωλήνα φαίνεται απλό, εκτελούμε μια συνεπή διαδικασία QC:

Έλεγχος υλικού έναντι αριθμών θερμότητας και πιστοποιητικών μύλου

Επαλήθευση διαστάσεων της ακτίνας της σέλας για να διασφαλιστεί η σωστή εφαρμογή στο OD του σωλήνα

Οπτική επιθεώρηση συγκόλλησης, με PT ή MT διαθέσιμο εάν απαιτείται

Έλεγχος ακεραιότητας δεσμού σε μαξιλαράκια PTFE (δοκιμή βρύσης και οπτική)

Έλεγχος τελικών διαστάσεων — ύψος, επιπεδότητα πλάκας βάσης, απόσταση οπών μπουλονιών

Έλεγχος επίστρωσης

Κάθε παπούτσι ή παρτίδα παπουτσιών επισημαίνεται με έναν μοναδικό αριθμό που παραπέμπει στη λίστα υποστήριξής σας. Μπορείτε να περπατήσετε τη συσκευασία και να ταιριάξετε κάθε κομμάτι με το ισομετρικό χωρίς να ανοίξετε ένα σχέδιο.

Επιλογές προσαρμογής που χειριζόμαστε συχνά

Τα τυπικά παπούτσια σωλήνων είναι ένα σημείο εκκίνησης για εμάς. Τα τροποποιούμε τακτικά για συγκεκριμένες εργασίες:

Εκτεταμένες πλάκες βάσης για δοκούς με φαρδιά φλάντζα

Γωνιακά παπούτσια για κεκλιμένες σχάρες σωλήνων

Παπούτσια με χωριστό κέλυφος για μετασκευή σε υπάρχουσες γραμμές χωρίς κοπή

Σέλλες από κράμα υψηλής θερμοκρασίας (π.χ. P11, P22) για σωληνώσεις κλιβάνου και αναμορφωτή

Πλάκες διπλής ολίσθησης με πλευρικά στοπ για καθοδηγούμενα συρόμενα παπούτσια

Πυράντοχα σχέδια παπουτσιών με διογκωμένη επίστρωση ή ένθετα ορυκτοβάμβακα

Όσο περισσότερες πληροφορίες μας δώσετε σχετικά με την εγκατάσταση, τόσο καλύτερα μπορούμε να προσαρμόσουμε το παπούτσι για να αποτρέψουμε τις τροποποιήσεις του ιστότοπου αργότερα.

Πράγματα που μάθαμε από το πεδίο

Σε γραμμές υψηλής θερμοκρασίας, να επιτρέπεται πάντα η διαστολή του σωλήνα κατά τον εντοπισμό της συγκόλλησης του παπουτσιού. Ένα παπούτσι που έχει συγκολληθεί σε λάθος θέση κατά την κρύα εγκατάσταση μπορεί να φύγει από το ατσάλι στήριξης όταν η γραμμή θερμαίνεται.

Τα τακάκια PTFE πρέπει να προστατεύονται κατά την αμμοβολή και τη βαφή επί τόπου. Συνήθως τα καλύπτουμε, αλλά μια υπενθύμιση στο πλήρωμα του ιστότοπου δεν βλάπτει ποτέ.

Εάν το παπούτσι κάθεται σε μια γαλβανισμένη κατασκευή, προτιμάται μια επιφάνεια επαφής από ανοξείδωτο χάλυβα ή PTFE για να αποφευχθεί η ευθραυστότητα του ψευδαργύρου και η ανομοιόμορφη διάβρωση.

Για μεγάλους σωλήνες με βαρύ τοίχωμα, ένα παπούτσι με πλήρη σέλα κατανέμει το φορτίο καλύτερα από ένα παπούτσι με επίπεδη ράβδο και μειώνει τον κίνδυνο τοπικής υπερέντασης του τοιχώματος του σωλήνα. Μπορούμε να εκτελέσουμε έναν γρήγορο υπολογισμό εάν μοιραστείτε το πρόγραμμα και το φορτίο των σωλήνων.

Γιατί Tianshun για παπούτσια Pipe;

Τα παπούτσια σωλήνων είναι οι αφανείς εργάτες ενός συστήματος σωληνώσεων και τους αντιμετωπίζουμε με τον σεβασμό που τους αξίζει. Κάθε παπούτσι που αποστέλλουμε κατασκευάζεται εσωτερικά από το δικό μας απόθεμα χαλύβδινων πλακών, σωλήνων και δομικών τμημάτων. Αυτό σημαίνει ότι ελέγχουμε την ποιότητα από την πρώτη ύλη μέχρι την τελική βαφή. Σημαίνει επίσης ότι μπορούμε να αντιδράσουμε γρήγορα όταν ένα έργο προσθέτει 50 επιπλέον παπούτσια την τελευταία στιγμή.

Έχουμε προμηθεύσει υποδήματα σωλήνων για εργοστάσια μεθανόλης, πλωτές εγκαταστάσεις LNG, δίκτυα τηλεθέρμανσης και φαρμακευτικές καθαρές γραμμές κοινής ωφέλειας. Πάνω από το 70% της επιχείρησής μας προέρχεται από επαναλαμβανόμενες παραγγελίες, επειδή τα παπούτσια μας εφαρμόζουν στο σωλήνα, γλιστρούν όταν πρέπει και δεν σκουριάζουν τον πρώτο χρόνο.

Εάν το έργο σας χρειάζεται παπούτσια σωλήνων, προμονωμένα στηρίγματα σωλήνων ή ένα πλήρες πακέτο ελατηριωτών στηρίξεων και κρεμάστρων, στείλτε μας το πρόγραμμα υποστήριξης ή τα τυπικά σχέδια. Θα παρέχουμε μια προσφορά απευθείας από το εργοστάσιο, ανταγωνιστικές τιμές και ένα χρονοδιάγραμμα παράδοσης που μπορείτε να προγραμματίσετε. Μια επίσκεψη στο εργοστάσιό μας στο Yangzhou είναι ευπρόσδεκτη ανά πάσα στιγμή — θα δείτε ακριβώς πώς κόβουμε, συγκολλάμε και τελειώνουμε κάθε παπούτσι πριν φύγει.
