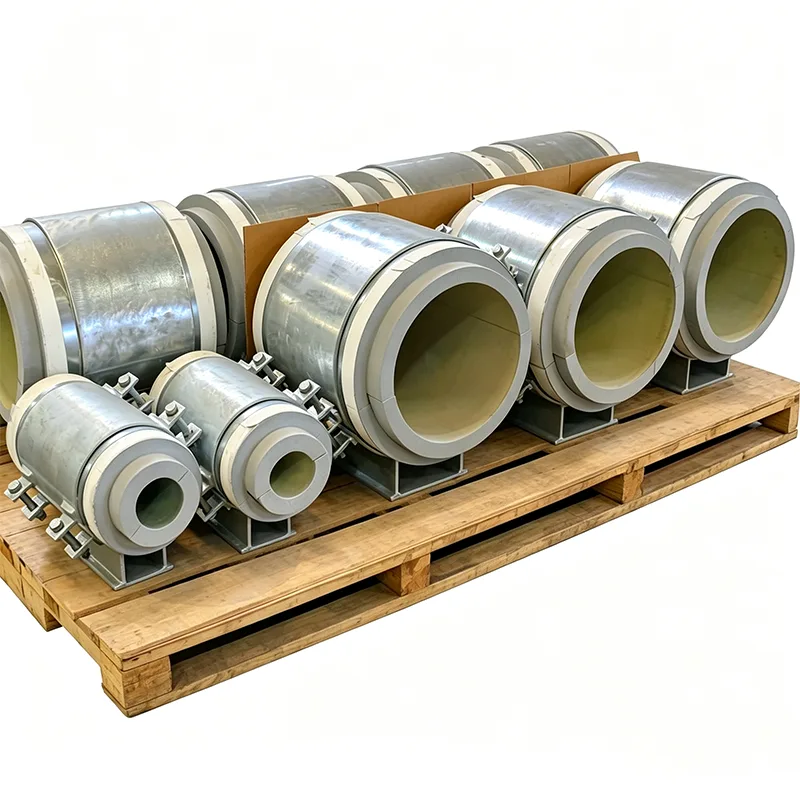

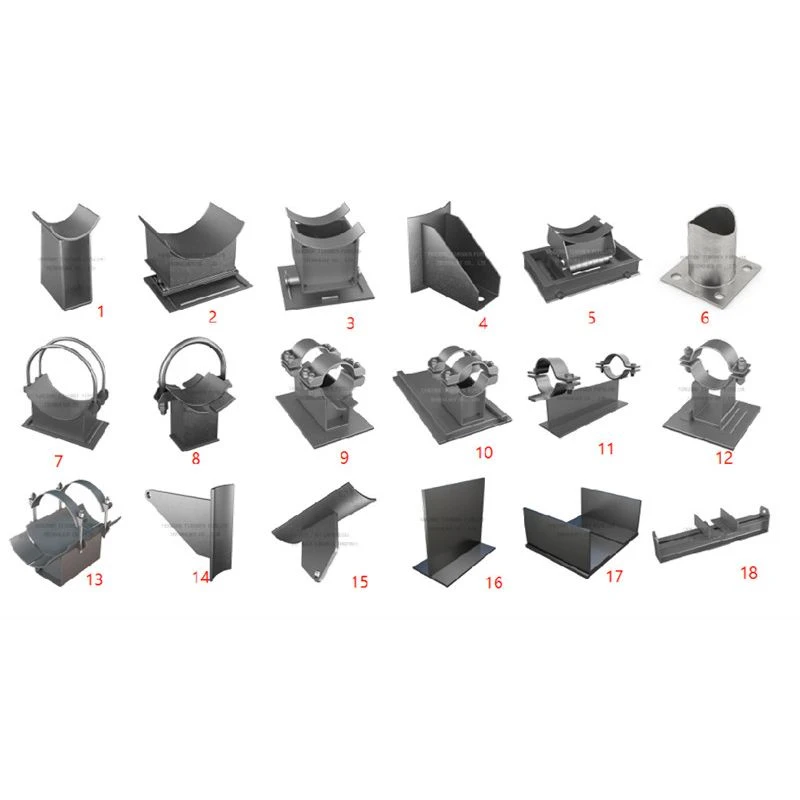

Υποστηρίγματα σωλήνων με μόνωση κρύου παπουτσιού

Όταν ένας σωλήνας μεταφέρει μέσα σε θερμοκρασίες κάτω του μηδενός, κάθε επαφή μετάλλου με μέταλλο με τη δομή στήριξης γίνεται θερμικό βραχυκύκλωμα. Το κρύο ταξιδεύει στο ατσάλι, παγώνει τη δοκό στήριξης και τραβάει την υγρασία από τον αέρα. Το αποτέλεσμα είναι πάγος στην κατασκευή, νερό που στάζει και διάβρωση που μπορεί να υπονομεύσει το στήριγμα πολύ πριν ο ίδιος ο σωλήνας δείξει σημάδια προβλήματος. Ένα κρύο παπούτσι σταματά αυτή την αλυσίδα γεγονότων στην πηγή.

Στη Yangzhou Tianshun, κατασκευάζουμε στηρίγματα σωλήνων με μόνωση κρύου παπουτσιού από το 2012 για τερματικούς σταθμούς αιθυλενίου, μονάδες ψύξης αμμωνίας, δίκτυα κρύου νερού και δευτερεύοντες χώρους περιορισμού δεξαμενών LNG. Η αρχή λειτουργίας δεν έχει αλλάξει: τοποθετήστε ένα θερμικά ανθεκτικό αλλά δομικά άκαμπτο μπλοκ μεταξύ του ψυχρού σωλήνα και του θερμού χάλυβα. Η πρόκληση της μηχανικής - και η διαφορά μεταξύ ενός κρύου παπουτσιού που λειτουργεί για πέντε χρόνια και ενός που αντέχει για τρεις δεκαετίες - έγκειται στο πώς αυτό το μπλοκ περιέχεται, σφραγίζεται και ταιριάζει με τις συγκεκριμένες συνθήκες ψυχρής εξυπηρέτησης.

Πώς ένα κρύο παπούτσι διακόπτει τη θερμική διαδρομή

Ένας ψυχρός σωλήνας στηρίζεται μέσα σε μια μεταλλική βάση με περίγραμμα, αλλά δεν αγγίζει απευθείας το ατσάλι της βάσης. Αντίθετα, ένα μονωτικό μπλοκ υψηλής πυκνότητας αντέχει το βάρος του σωλήνα. Αυτό το μπλοκ επιλέγεται όχι μόνο για τη θερμική του αγωγιμότητα αλλά και για τη θλιπτική του αντοχή στη χαμηλότερη θερμοκρασία λειτουργίας. Για τις περισσότερες εφαρμογές έως -196°C, χρησιμοποιούμε κυψελωτό γυαλί ή PIR υψηλής πυκνότητας. Το μπλοκ κατασκευάζεται για να ταιριάζει στην εξωτερική διάμετρο του σωλήνα στη μία όψη και στην πλάκα βάσης του παπουτσιού στην άλλη, εξασφαλίζοντας πλήρη επαφή με την επιφάνεια και χωρίς σημειακή φόρτωση.

Τα πλευρικά τοιχώματα των στηρίξεων σωλήνων με μόνωση κρύου παπουτσιού περικλείουν το μονωτικό μπλοκ και στις τέσσερις πλευρές. Αυτό κάνει δύο πράγματα: εμποδίζει τη μετατόπιση του μπλοκ υπό την πλευρική κίνηση του σωλήνα και προστατεύει τη μόνωση από μηχανικές βλάβες. Η χαλύβδινη πλάκα βάσης κάτω από το μπλοκ είναι η μοναδική διαδρομή φορτίου προς την κατασκευή και επειδή το μπλοκ είναι ένα συνεχές συμπαγές στρώμα, δεν υπάρχει άμεση διαδρομή αγωγιμότητας από μέταλλο σε σωλήνα - η ψυχρή γέφυρα έχει σπάσει.

Διατήρηση της υγρασίας για μεγάλες αποστάσεις

Σε έναν ψυχρό σωλήνα, οποιοδήποτε κενό στο φράγμα ατμών γίνεται σημείο συμπύκνωσης. Το νερό συσσωρεύεται, παγώνει και διαστέλλεται, καταστρέφοντας τελικά τη μόνωση από το εσωτερικό. Ο σχεδιασμός των κρύων παπουτσιών μας το αντιμετωπίζει αυτό με τρεις τρόπους:

Το ίδιο το μονωτικό μπλοκ είναι κλειστής κυψέλης, προσφέροντας πολύ χαμηλή διαπερατότητα υδρατμών ακόμα και αν το εξωτερικό περίβλημα έχει υποστεί ζημιά.

Παρέχουμε ένα συνεχές μεταλλικό προφίλ περίβλημα γύρω από το σώμα του παπουτσιού. Το φράγμα ατμών που εφαρμόζεται στο χώρο στη μόνωση του σωλήνα μπορεί να σφραγιστεί απευθείας σε αυτό το τζάκετ με κόλλα ή ταινία, δημιουργώντας έναν αδιάσπαστο φάκελο.

Για υπαίθριες εγκαταστάσεις ή χώρους πλύσης, εφαρμόζουμε ένα σφαιρίδιο εύκαμπτου στεγανωτικού μεταξύ του πλευρικού τοιχώματος του παπουτσιού και του μονωτικού χιτωνίου του σωλήνα στη διεπαφή, προσθέτοντας ένα δευτερεύον φράγμα υγρασίας.

Υλικά που παραμένουν σκληρά σε χαμηλές θερμοκρασίες

Τα δομικά χαλύβδινα μέρη ενός κρύου παπουτσιού δεν πρέπει να γίνονται εύθραυστα όταν είναι κρύα. Ο τυπικός δομικός ανθρακούχο χάλυβας χάνει τη σκληρότητα της εγκοπής πολύ πάνω από την κατάψυξη. Για κρύα σώματα παπουτσιών και πλάκες βάσης, χρησιμοποιούμε:

Ανθρακούχο χάλυβα χαμηλής θερμοκρασίας (ASTM A350 LF2 ή ισοδύναμο) για υπηρεσίες έως -46°C.

Ωστενιτικός ανοξείδωτος χάλυβας (304L, 316L) για κρυογονικές εφαρμογές έως -196°C, όπου ο ανθρακούχος χάλυβας θα ήταν εύθραυστος.

Όλα τα φέροντα χάλυβα διαθέτουν τιμές δοκιμής κρούσης Charpy στην ελάχιστη θερμοκρασία σχεδιασμού στο πιστοποιητικό EN 10204 Type 3.1. Το μπουλόνι είναι A320 L7 ή ανοξείδωτο, επιλεγμένο για να ταιριάζει με το υλικό του αμαξώματος.

Αντιμετώπιση ψυχρής συρρίκνωσης

Ένας ψυχρός σωλήνας συσπάται. Μια γραμμή από ανοξείδωτο χάλυβα 20 μέτρων που ψύχεται από το περιβάλλον στους -162°C συρρικνώνεται κατά πάνω από 30 χιλιοστά. Εάν το κρύο υπόδημα στερεωθεί άκαμπτα στη δομή, αυτή η κίνηση μεταφέρεται στο τοίχωμα του σωλήνα ως αξονική τάση. Το χειριζόμαστε αυτό ενσωματώνοντας μια πλάκα ολίσθησης χαμηλής τριβής στη βάση του κρύου παπουτσιού. Ένα γυαλισμένο φύλλο ανοξείδωτου χάλυβα είναι κολλημένο στην κάτω πλευρά του μονωτικού μπλοκ ή στην κορυφή της πλάκας βάσης και ένα επίθεμα εμποτισμένο με PTFE ή γραφίτη προσαρμόζεται στην απέναντι επιφάνεια. Το παπούτσι μπορεί στη συνέχεια να γλιστρήσει με τον σωλήνα ενώ διατηρείται η θερμοδιακοπή. Η επιφάνεια της ολίσθησης έχει μέγεθος ώστε να χωράει το πλήρες εύρος διαδρομής από το κρύο στο περιβάλλον με περιθώριο ασφαλείας.

Τι συνοδεύει την παραγγελία σας για κρύα παπούτσια

Κάθε υποστήριγμα σωλήνων με μόνωση κρύου παπουτσιού που αποστέλλουμε υποστηρίζεται από ένα πακέτο τεκμηρίωσης που ικανοποιεί τις απαιτήσεις επιθεώρησης EPC:

EN 10204 Τύπος 3.1 για όλα τα χαλύβδινα μέρη, με αναφορές δοκιμών κρούσης χαμηλής θερμοκρασίας.

Φύλλα δεδομένων μπλοκ μόνωσης που δείχνουν θερμική αγωγιμότητα και αντοχή σε θλίψη στην σχεδιασμένη κρύα θερμοκρασία.

Αναφορές διαστάσεων που επιβεβαιώνουν το πάχος του μπλοκ, τη μετατόπιση παπουτσιών (αν υπάρχει) και τις διαστάσεις της πλάκας βάσης.

Πιστοποιητικά δοκιμής τριβής συντελεστή πλάκας ολίσθησης, κατά περίπτωση.

Εφαρμογές

Υποστηρίγματα σωληνώσεων LNG και NGL σε τερματικούς σταθμούς και εγκαταστάσεις υγροποίησης

Γραμμές αποθήκευσης και μεταφοράς αιθυλενίου, προπυλενίου και υγρής αμμωνίας

Ράφια σωλήνων κρύου νερού και άλμης σε κέντρα ψύξης και δεδομένων

Γραμμές ψύξης σε εγκαταστάσεις επεξεργασίας τροφίμων και ψυκτικής αποθήκευσης

Κρυογονικές στοές σωλήνων σε μονάδες διαχωρισμού αέρα

Γιατί Tianshun για Cold Shoes;

Ένα κρύο παπούτσι είναι ένα μικρό συστατικό με μεγάλο αντίκτυπο. Εάν αποτύχει, ολόκληρο το σύστημα μόνωσης τίθεται σε κίνδυνο και ο πάγος που προκύπτει μπορεί να υπερφορτώσει τις σχάρες σωλήνων. Οι μηχανικοί μας δεν επιλέγουν ένα τυπικό μπλοκ και ελπίζουν ότι ταιριάζει — διασταυρώνουν το μέγεθος του σωλήνα, τις προδιαγραφές μόνωσης, τη θερμοκρασία σχεδιασμού και τα δομικά φορτία και, στη συνέχεια, διαμορφώνουν ένα παπούτσι που διατηρεί το περίβλημα μόνωσης χωρίς συμβιβασμούς. Πάνω από το 70% των πελατών μας κάνουν επαναλαμβανόμενες παραγγελίες, επειδή γνωρίζουν ότι τα κρύα παπούτσια που λαμβάνουν θα αποδίδουν ακριβώς όπως υπολογίζονται από το πρώτο cooldown έως το τελευταίο.

FAQ

Ε: Ποια είναι η χαμηλότερη θερμοκρασία που μπορούν να αντέξουν τα κρύα παπούτσια σας;

Α: Μέχρι -196°C για LNG και υγρό άζωτο. Για υγρό ήλιο, χρησιμοποιούμε εξειδικευμένα υλικά — επικοινωνήστε με την ομάδα μας.

Ε: Μπορείτε να ταιριάξετε τις υπάρχουσες προδιαγραφές μόνωσης και τις λεπτομέρειες φραγμού ατμών;

Α: Ναι. Επεξεργαζόμαστε το μπλοκ μόνωσης στο OD του σωλήνα σας και στο πάχος της μόνωσης και μπορούμε να διαμορφώσουμε τη διεπαφή στεγανοποίησης του μανδύα για τον τύπο της επένδυσης σας.

Ε: Χρειάζεται να τοποθετήσω μια ξεχωριστή πλάκα ολίσθησης ή είναι ενσωματωμένη στο παπούτσι;

Α: Μπορούμε να ενσωματώσουμε την πλάκα ολίσθησης κατά την κατασκευή. Παίρνετε ένα μοναδικό συγκρότημα που χειρίζεται τόσο τη θερμοδιακοπή όσο και την αξονική κίνηση.

Ε: Πώς αποτρέπετε τη δημιουργία πάγου στα μεταλλικά μέρη του παπουτσιού;

A: Οι επιφάνειες από κρύο χάλυβα απομονώνονται από τον ατμοσφαιρικό αέρα μέσω της μόνωσης και της επένδυσης που εφαρμόζεται στο σημείο και περνά συνεχώς πάνω από το σώμα του παπουτσιού. Παρέχουμε τα προφίλ στεγανοποίησης. το πλήρωμα του χώρου σφραγίζει τις άκρες.
