Περίληψη άρθρου: A Μεταβλητή υποστήριξη ελατηρίουείναι μια μηχανική συσκευή στήριξης σωλήνων που έχει σχεδιαστεί για να μεταφέρει φορτία σωληνώσεων ενώ δέχεται κάθετη κίνηση που προκαλείται από θερμική διαστολή, συστολή και αλλαγές στις συνθήκες λειτουργίας. Σε αντίθεση με τα άκαμπτα στηρίγματα, επιτρέπει ελεγχόμενη μετατόπιση διατηρώντας παράλληλα μια προβλέψιμη δύναμη στήριξης. Αυτό το καθιστά ιδιαίτερα χρήσιμο για εργοστάσια επεξεργασίας, σταθμούς παραγωγής ενέργειας, διυλιστήρια, χημικές εγκαταστάσεις, συστήματα LNG και άλλες βιομηχανικές εφαρμογές σωληνώσεων. Αυτός ο οδηγός εξηγεί πώς λειτουργούν τα Variable Spring Supports, πώς να τα επιλέγετε σωστά, ποιοι τεχνικοί παράγοντες έχουν μεγαλύτερη σημασία και πώς η Tianshun μπορεί να παρέχει τυπικές και προσαρμοσμένες λύσεις για απαιτητικά συστήματα σωληνώσεων.
A Μεταβλητή υποστήριξη ελατηρίουείναι ένα συγκρότημα στήριξης σωλήνων που χρησιμοποιεί ένα σπειροειδές ελατήριο για τη στήριξη ενός τμήματος σωληνώσεων ενώ επιτρέπει την ελεγχόμενη κατακόρυφη κίνηση. Συνήθως εγκαθίσταται εκεί όπου ο σωλήνας δεν μπορεί να παραμείνει σε σταθερό υψόμετρο επειδή οι θερμοκρασίες λειτουργίας προκαλούν διαστολή ή συστολή της γραμμής.
Σε ένα συμβατικό άκαμπτο στήριγμα, το σημείο στήριξης παραμένει ουσιαστικά σταθερό. Αυτό μπορεί να γίνει προβληματικό όταν διαστέλλεται ένας ζεστός σωλήνας. Ο σωλήνας μπορεί να επιχειρήσει να κινηθεί προς τα πάνω ή προς τα κάτω, ενώ το άκαμπτο στήριγμα αντιστέκεται σε αυτή την κίνηση. Η προκύπτουσα αλληλεπίδραση μπορεί να αυξήσει τα φορτία που μεταφέρονται στον σωλήνα, στον συνδεδεμένο εξοπλισμό, στα ακροφύσια, στα δομικά μέλη και σε άλλα σημεία στήριξης.
Ένας μηχανισμός μεταβλητού ελατηρίου παρέχει μια πιο ευέλικτη λύση. Καθώς ο υποστηριζόμενος σωλήνας κινείται κατακόρυφα, το ελατήριο συμπιέζεται ή εκτείνεται. Επομένως, η δύναμη στήριξης του αλλάζει ανάλογα με τα χαρακτηριστικά φορτίου-εκτροπής του ελατηρίου.
Ο στόχος δεν είναι να εξαλειφθεί η κίνηση. Αντίθετα, ο στόχος είναι ναστηρίξτε τον σωλήνα επιτρέποντας την υπολογισμένη κίνηση να πραγματοποιηθεί με ελεγχόμενο τρόπο.
Η Tianshun κατασκευάζει Variable Spring Supports για εφαρμογές βιομηχανικών σωληνώσεων και μπορεί να παρέχει διαμορφώσεις με βάση το φορτίο, τη διαδρομή, τον χώρο εγκατάστασης, τις απαιτήσεις σύνδεσης, τις περιβαλλοντικές συνθήκες και τις προδιαγραφές του έργου.
Η αρχή λειτουργίας βασίζεται στη σχέση μεταξύ φορτίου ελατηρίου και κατακόρυφης μετατόπισης. Όταν ο σωλήνας είναι κρύος, το στήριγμα έχει καθορισμένο αρχικό ή ψυχρό φορτίο. Όταν το σύστημα φτάσει στη θερμοκρασία λειτουργίας του, ο σωλήνας μπορεί να κινηθεί κατακόρυφα, αλλάζοντας τη συμπίεση του ελατηρίου και επομένως τη δύναμη στήριξης του.
Για παράδειγμα, μια γραμμή ατμού μπορεί να ανέβει καθώς θερμαίνεται. Εάν ένα μεταβλητό στήριγμα ελατηρίου είναι τοποθετημένο κάτω από αυτή τη γραμμή, το ελατήριο μπορεί να συμπιεστεί καθώς ο σωλήνας κινείται προς τα πάνω. Το στήριγμα συνεχίζει να φέρει το βάρος του σωλήνα, αλλά η δύναμη στο στήριγμα αλλάζει καθώς το ελατήριο διασχίζει το εύρος λειτουργίας του.
Αυτή η συμπεριφορά μπορεί να αναπαρασταθεί εννοιολογικά από:
Αλλαγή φορτίου ελατηρίου = Ρυθμός ελατηρίου × Κάθετη κίνηση
Η πραγματική επιλογή πρέπει να λαμβάνει υπόψη την πλήρη ανάλυση τάσης σωληνώσεων αντί να βασίζεται μόνο σε έναν απλό υπολογισμό. Ο ρυθμός ελατηρίου, το θερμό φορτίο, το ψυχρό φορτίο, η διαθέσιμη διαδρομή, η κατεύθυνση κίνησης και η επιτρεπόμενη διακύμανση φορτίου πρέπει να αξιολογηθούν όλα μαζί.
Για πολλά βιομηχανικά συστήματα, είναι αποδεκτή μια ελεγχόμενη μεταβολή στο φορτίο στήριξης. Σε αυτές τις περιπτώσεις, ένας σχεδιασμός μεταβλητού ελατηρίου μπορεί να προσφέρει μια οικονομική και τεχνικά κατάλληλη εναλλακτική λύση σε μια σταθερή στήριξη ελατηρίου.
Οι βιομηχανικές σωληνώσεις είναι σπάνια στατικές. Οι αλλαγές θερμοκρασίας, οι αλλαγές πίεσης, οι κύκλοι εκκίνησης και διακοπής λειτουργίας, οι συνθήκες υγρών και οι διακυμάνσεις της διαδικασίας μπορούν όλα να επηρεάσουν τη θέση του σωλήνα και τα φορτία στήριξης.
Χωρίς μια κατάλληλη ευέλικτη διάταξη στήριξης, η υπερβολική συγκράτηση μπορεί να συμβάλει σε πολλά προβλήματα:
Η υποστήριξη μεταβλητού ελατηρίου αντιμετωπίζει μέρος αυτής της πρόκλησης παρέχοντας μια υποστηρικτική δύναμη που αλλάζει καθώς κινείται ο σωλήνας.
Αυτό είναι ιδιαίτερα σημαντικό γύρω από μεγάλες γραμμές θερμότητας, κατακόρυφα ανυψωτικά, συνδέσεις εξοπλισμού, συστήματα ατμού, σωληνώσεις εξάτμισης, γραμμές επεξεργασίας και άλλες θέσεις όπου η κατακόρυφη θερμική μετατόπιση δεν μπορεί να προσαρμοστεί αποτελεσματικά από άκαμπτα στηρίγματα.
Αν και η ακριβής κατασκευή ποικίλλει ανάλογα με τη διαμόρφωση, μια τυπική υποστήριξη μεταβλητού ελατηρίου περιέχει αρκετά βασικά στοιχεία.
| Συστατικό | Τυπικό υλικό | Πρωτεύουσα Λειτουργία |
|---|---|---|
| Ελατήριο σπειρώματος | Χάλυβας ελατηρίου | Δημιουργεί την ελεγχόμενη δύναμη στήριξης και εξυπηρετεί την κάθετη διαδρομή. |
| Εαρινή Κατοικία | Ανθρακούχο χάλυβα ή συγκεκριμένο κράμα | Προστατεύει και καθοδηγεί το συγκρότημα ελατηρίου. |
| Πλάκα φόρτωσης | Ανθρακούχο ή σφυρήλατο χάλυβα | Μεταφέρει το υποστηριζόμενο φορτίο στον μηχανισμό ελατηρίου. |
| Ένδειξη ταξιδιού | Ανοξείδωτο ατσάλι ή υλικό ανθεκτικό στη διάβρωση | Δείχνει τη θέση του ελατηρίου και βοηθά στην επαλήθευση της κίνησης λειτουργίας. |
| Συναρμολόγηση σύνδεσης | Ανθρακούχο χάλυβα ή συγκεκριμένο υλικό | Συνδέει το στήριγμα ελατηρίου με το σωλήνα, τη δομή ή το θεμέλιο. |
| Εξαρτήματα προσαρμογής | Ατσάλι | Αφήστε το στήριγμα να ρυθμιστεί στην απαιτούμενη θέση φορτίου και εγκατάστασης. |
Το ίδιο το ελατήριο είναι ιδιαίτερα σημαντικό. Το υλικό, η θερμική επεξεργασία, η ακρίβεια κατασκευής, η προρύθμιση και η δοκιμή φορτίου επηρεάζουν άμεσα την αξιοπιστία της τελικής υποστήριξης.
Το Tianshun χρησιμοποιεί υλικά ελατηρίου όπως 60Si2MnA ή 50CrVA για εφαρμόσιμα σχέδια και μπορεί να διαμορφώσει το περίβλημα και τα εξαρτήματα σύνδεσης σύμφωνα με το περιβάλλον λειτουργίας και τις απαιτήσεις του έργου.
Η σωστή επιλογή ξεκινά με ακριβή δεδομένα μηχανικής. Η επιλογή ενός υποστηρίγματος απλώς σύμφωνα με τη διάμετρο του σωλήνα δεν αρκεί επειδή το στήριγμα ελατηρίου ανταποκρίνεται κυρίως στο φορτίο και την κίνηση και όχι μόνο στο μέγεθος του σωλήνα.
Οι σημαντικές παράμετροι επιλογής περιλαμβάνουν:
| Παράμετρος | Παράδειγμα Εύρος / Θεώρηση | Γιατί έχει σημασία |
|---|---|---|
| Λειτουργικό Φορτίο | Περίπου 0,2–400 kN ανάλογα με το μοντέλο | Καθορίζει την κατάλληλη χωρητικότητα ελατηρίου. |
| Κάθετο ταξίδι | Οι συνήθεις επιλογές περιλαμβάνουν τα 30, 60, 90, 120 και 180 mm | Πρέπει να προσαρμόζεται η υπολογισμένη μετατόπιση του σωλήνα. |
| Κατεύθυνση Κίνησης | Ανοδικά ή προς τα κάτω | Επηρεάζει την εγκατάσταση και την επιλογή ελατηρίου. |
| Παραλλαγή φορτίου | Εξαρτάται από το έργο; ελέγχονται συνήθως εντός ενός καθορισμένου ποσοστού | Καθορίζει εάν είναι κατάλληλη μια μεταβλητή ή σταθερή λύση ελατηρίου. |
| Υλικό στέγασης | Ανθρακούχο χάλυβα ή προσαρμοσμένο υλικό | Πρέπει να αντέχει σε μηχανικές και περιβαλλοντικές συνθήκες. |
Η ασφαλέστερη προσέγγιση είναι να επιλέξετε το στήριγμα από την ανάλυση τάσης του σωλήνα και το σχέδιο στήριξης. Η Tianshun μπορεί να ελέγξει πληροφορίες θερμού φορτίου, ψυχρού φορτίου, κίνησης και διαστάσεων πριν προτείνει μια κατάλληλη σειρά ελατηρίων.
Τα μεταβλητά και σταθερά στηρίγματα ελατηρίου επιλύουν σχετικά αλλά διαφορετικά προβλήματα μηχανικής. Η κύρια διάκριση είναι πόσο αλλάζει η δύναμη στήριξης καθώς κινείται ο σωλήνας.
| Χαρακτηριστικό | Μεταβλητή υποστήριξη ελατηρίου | Συνεχής ανοιξιάτικη υποστήριξη |
|---|---|---|
| Υποστηρικτική Δύναμη | Αλλαγές με κάθετη διαδρομή | Σχεδιασμένο να παραμένει περίπου σταθερό |
| Τυπική Εφαρμογή | Μέτρια θερμική κίνηση και αποδεκτή διακύμανση φορτίου | Κρίσιμες τοποθεσίες που απαιτούν πολύ χαμηλή διακύμανση φορτίου |
| Κατασκευή | Σχετικά απλός μηχανισμός ελατηρίου | Πιο περίπλοκη μηχανική διάταξη |
| Κόστος | Γενικά πιο οικονομικό | Γενικά υψηλότερα |
| Εξέταση συντήρησης | Συνήθως ευθύς | Απαιτεί προσοχή στον πιο περίπλοκο μηχανισμό του |
Η απόφαση πρέπει πάντα να βασίζεται σε απαιτήσεις μηχανικής. Ένα σταθερό ελατήριο δεν πρέπει αυτόματα να θεωρείται ανώτερο. Όπου η υπολογισμένη διακύμανση στήριξης-φορτίου είναι αποδεκτή, μια μεταβλητή υποστήριξη ελατηρίου μπορεί να παρέχει την απαιτούμενη ικανότητα κίνησης χωρίς περιττή πολυπλοκότητα.
Τα στηρίγματα μεταβλητών ελατηρίων χρησιμοποιούνται ευρέως σε βιομηχανικές εγκαταστάσεις όπου οι σωληνώσεις παρουσιάζουν σημαντική κατακόρυφη μετατόπιση.
Για ψυχρές ή μονωμένες σωληνώσεις, το στήριγμα ελατηρίου μπορεί επίσης να ενσωματωθεί σε μια ευρύτερη διάταξη στήριξης σχεδιασμένη να προστατεύει τη μόνωση και να διατηρεί την απαιτούμενη θερμική απόδοση.
Ακόμη και μια σωστά κατασκευασμένη υποστήριξη μεταβλητού ελατηρίου μπορεί να έχει κακή απόδοση εάν εγκατασταθεί ή ρυθμιστεί λανθασμένα. Επομένως, η εγκατάσταση θα πρέπει να αντιμετωπίζεται ως δραστηριότητα ελεγχόμενη από μηχανικούς και όχι ως απλή εργασία μηχανικής τοποθέτησης.
Πριν από την εγκατάσταση, επαληθεύστε:
Ένα συχνό πρόβλημα πεδίου είναι η ανεπαρκής απόσταση. Ένα στήριγμα μπορεί να ταιριάζει όταν ο σωλήνας είναι κρύος, αλλά να παρεμβαίνει στην κοντινή χαλυβουργία μετά τη θερμική κίνηση. Ο έλεγχος του πλήρους φακέλου κίνησης πριν από την εγκατάσταση μπορεί να αποτρέψει δαπανηρές τροποποιήσεις τοποθεσίας.
Οι εξωτερικές εγκαταστάσεις απαιτούν επίσης κατάλληλη αντιδιαβρωτική προστασία. Ανάλογα με το περιβάλλον, μπορεί να ληφθούν υπόψη ο βαμμένος ανθρακούχο χάλυβας, τα γαλβανισμένα εν θερμώ εξαρτήματα, το υλικό από ανοξείδωτο χάλυβα ή τα εξειδικευμένα συστήματα επίστρωσης.
Ένα στήριγμα ελατηρίου είναι ένα φέρον μηχανικό εξάρτημα. Επομένως, η κατασκευαστική συνέπεια έχει σημασία επειδή μικρές διαφορές στα χαρακτηριστικά του ελατηρίου ή στις ρυθμίσεις συναρμολόγησης μπορούν να επηρεάσουν την πραγματική αντίδραση στήριξης.
Μια αξιόπιστη διαδικασία παραγωγής πρέπει να περιλαμβάνει:
Η Tianshun δηλώνει ότι τα μεταβλητά ελατήρια στηρίγματα δοκιμάζονται φορτίο πριν από την αποστολή, με τις δοκιμές να καλύπτουν καθορισμένες συνθήκες φορτίου και διαδρομή ελατηρίου. Η τεκμηρίωση δοκιμής μπορεί να παρέχεται για τις ισχύουσες παραγγελίες, ενώ μπορεί επίσης να διευθετηθεί επιθεώρηση από τρίτους όταν απαιτείται από το έργο.
Για εξαγωγικά έργα, οι πελάτες θα πρέπει να διευκρινίζουν τα απαιτούμενα πιστοποιητικά υλικών, τα σχέδια επιθεώρησης, τις απαιτήσεις επίστρωσης, τις ανοχές διαστάσεων και τα ισχύοντα πρότυπα πριν από την έναρξη της παραγωγής.
Οι βιομηχανικές σωληνώσεις σπάνια ακολουθούν μια ενιαία καθολική διαμόρφωση. Ακόμη και όταν ο μηχανισμός ελατηρίου είναι τυποποιημένος, η περιβάλλουσα εγκατάσταση μπορεί να απαιτεί τροποποιήσεις.
Ανάλογα με το έργο, η προσαρμογή μπορεί να περιλαμβάνει:
Το Tianshun μπορεί να λειτουργήσει από μηχανολογικά σχέδια, χρονοδιαγράμματα υποστήριξης, δεδομένα καταπόνησης σωλήνων ή προδιαγραφές πελατών. Η παροχή ακριβών πληροφοριών στο στάδιο της προσφοράς συμβάλλει στην αποφυγή συγκρούσεων διαστάσεων και αλλαγών στο τελευταίο στάδιο κατά την κατασκευή ή την εγκατάσταση.
Για τους βιομηχανικούς αγοραστές, η αξία ενός Variable Spring Support εκτείνεται πέρα από το ίδιο το ελατήριο. Η σωστή επιλογή, ο έλεγχος κατασκευής, η τεκμηρίωση και ο συντονισμός παράδοσης επηρεάζουν το τελικό αποτέλεσμα του έργου.
Η Tianshun εστιάζει σε προϊόντα υποστήριξης βιομηχανικών σωληνώσεων και παρέχει τόσο τυποποιημένες όσο και προσαρμοσμένες λύσεις Variable Spring Support. Η γκάμα προϊόντων της περιλαμβάνει διαφορετικές διαμορφώσεις στήριξης ελατηρίων και χωρητικότητα φορτίου που προορίζονται για διάφορες διατάξεις σωληνώσεων.
Τα βασικά πλεονεκτήματα της συνεργασίας με έναν έμπειρο κατασκευαστή περιλαμβάνουν:
Όταν ζητούν μια προσφορά από την Tianshun, οι πελάτες μπορούν να βελτιώσουν την ακρίβεια επιλογής παρέχοντας την ετικέτα υποστήριξης, το φορτίο λειτουργίας, το ψυχρό φορτίο, την κατακόρυφη κίνηση, την κατεύθυνση κίνησης, το υψόμετρο εγκατάστασης, το απαιτούμενο πρότυπο, τον τύπο σύνδεσης, τις περιβαλλοντικές συνθήκες και τον διαθέσιμο χώρο.
Ο πρωταρχικός του σκοπός είναι να υποστηρίζει έναν σωλήνα ενώ επιτρέπει την ελεγχόμενη κάθετη κίνηση. Το ελατήριο δέχεται θερμική μετατόπιση ενώ η δύναμη στήριξης αλλάζει εντός του καθορισμένου εύρους λειτουργίας.
Είναι γενικά κατάλληλο όταν το σύστημα σωληνώσεων παρουσιάζει κατακόρυφη κίνηση και η προκύπτουσα αλλαγή στο φορτίο στήριξης είναι αποδεκτή σύμφωνα με την ανάλυση τάσης σωληνώσεων. Οι κρίσιμες θέσεις με εξαιρετικά περιοριστική διακύμανση φορτίου ενδέχεται να απαιτούν μια σταθερή διάταξη ελατηρίου.
Οι πιο χρήσιμες πληροφορίες περιλαμβάνουν θερμό φορτίο, ψυχρό φορτίο, κάθετη διαδρομή, κατεύθυνση κίνησης, θέση υποστήριξης, διαστάσεις εγκατάστασης, διάταξη σύνδεσης, θερμοκρασία λειτουργίας και ισχύοντα πρότυπα έργου.
Ναί. Το Tianshun παρέχει προσαρμοσμένες διαμορφώσεις για απαιτήσεις όπως ειδικές διαδρομές, διαστάσεις περιβλήματος, ρυθμίσεις σύνδεσης, υλικά, επιστρώσεις και συνθήκες εγκατάστασης.

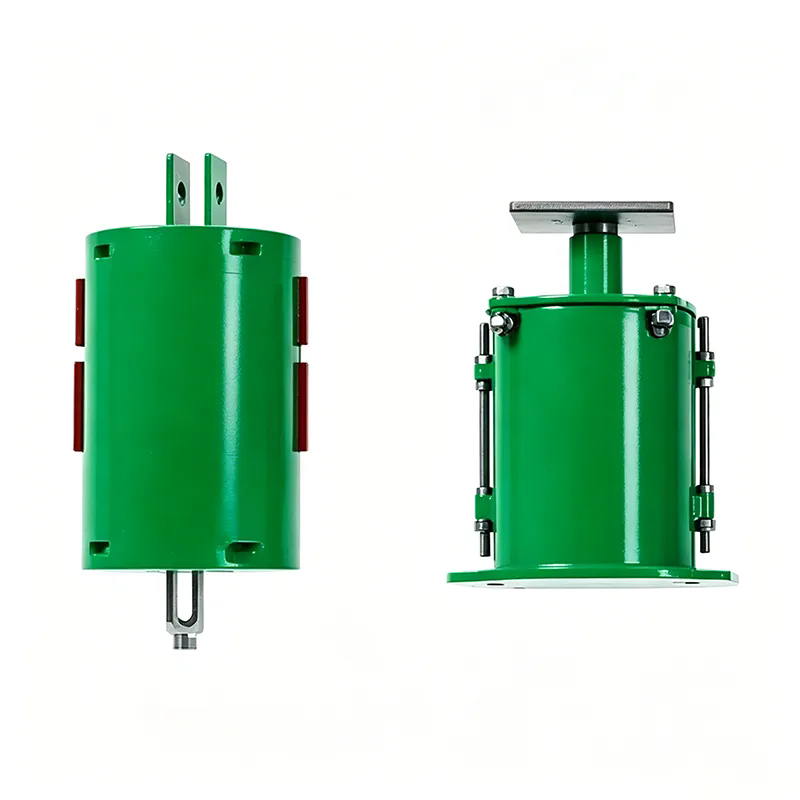

Ο μηχανισμός ελατηρίου εκτελεί την ίδια βασική λειτουργία, αλλά η διάταξη εγκατάστασης διαφέρει. Μια κρεμάστρα ελατηρίου συνήθως αναρτάται από μια εναέρια κατασκευή, ενώ ένα στήριγμα ελατηρίου μπορεί να τοποθετηθεί κάτω ή κατά μήκος του σωλήνα ανάλογα με το σχέδιο.
Η δοκιμή μπορεί να περιλαμβάνει έλεγχο του καθορισμένου φορτίου σε ψυχρές θέσεις και θέσεις λειτουργίας, επαλήθευση διαδρομής, επιβεβαίωση της ρύθμισης του ελατηρίου και επιθεώρηση της τελικής συναρμολόγησης. Η ακριβής διαδικασία επιθεώρησης εξαρτάται από τις προδιαγραφές του έργου και τις απαιτήσεις αγοράς.
Ναί. Οι εφαρμογές σε εξωτερικούς χώρους απαιτούν κατάλληλη εξέταση της αντιδιαβρωτικής προστασίας, των συστημάτων επίστρωσης, της αποστράγγισης, της περιβαλλοντικής έκθεσης και της επιλογής υλικού. Το Tianshun μπορεί να παρέχει κατάλληλες επιλογές επιφανειακής επεξεργασίας για διαφορετικά περιβάλλοντα λειτουργίας.
Όχι αυτόματα. Ο τύπος στήριξης πρέπει να προσδιορίζεται από τη διάταξη των σωληνώσεων και την ανάλυση τάσης. Ένα μεταβλητό ελατήριο είναι κατάλληλο όταν απαιτείται ελεγχόμενη κατακόρυφη ευκαμψία. Τα άκαμπτα στηρίγματα παραμένουν κατάλληλα όπου δεν απαιτείται κίνηση ή όπου η συγκράτηση είναι μέρος του σχεδιασμού.
A Μεταβλητή υποστήριξη ελατηρίουπαρέχει έναν πρακτικό τρόπο διαχείρισης της κάθετης θερμικής κίνησης διατηρώντας παράλληλα αξιόπιστη υποστήριξη σωλήνων. Επιτρέποντας στο ελατήριο να αλλάξει τη συμπίεση ή την προέκτασή του καθώς κινείται ο σωλήνας, μπορεί να μειώσει τις ανεπιθύμητες ενέργειες που μπορεί να προκύψουν όταν οι θερμικά ενεργές σωληνώσεις συγκρατούνται υπερβολικά.
Ωστόσο, η επιτυχής εφαρμογή εξαρτάται από κάτι περισσότερο από την επιλογή ενός ελατηρίου με κατάλληλο ονομαστικό φορτίο. Θα πρέπει να ληφθούν υπόψη τα θερμά και ψυχρά φορτία, η κατακόρυφη διαδρομή, η κατεύθυνση κίνησης, η επιτρεπόμενη διακύμανση φορτίου, η απόσταση εγκατάστασης, η περιβαλλοντική έκθεση, η διαμόρφωση σύνδεσης, η ποιότητα κατασκευής και οι απαιτήσεις δοκιμών.
Για συστήματα παραγωγής ενέργειας, πετροχημικών, χημικών, LNG, διυλιστηρίων, χάλυβα και άλλων βιομηχανικών σωληνώσεων, ο σωστός σχεδιασμός υποστήριξης μπορεί να βοηθήσει στη βελτίωση της μηχανικής σταθερότητας και στην απλοποίηση της εγκατάστασης και της συντήρησης.
Τιανσούνπαρέχει λύσεις Variable Spring Support για τυπικές και προσαρμοσμένες βιομηχανικές εφαρμογές. Εάν έχετε σχέδιο υποστήριξης σωλήνων, χρονοδιάγραμμα ελατηρίου, δεδομένα φορτίου ή ειδική απαίτηση εγκατάστασης, στείλτε τα στοιχεία του έργου στην ομάδα Tianshun για τεχνική αξιολόγηση και κατάλληλη διαμόρφωση.Επικοινωνήστε μαζί μαςσήμερα για να συζητήσετε τις απαιτήσεις σας Variable Spring Support και να λάβετε μια πρακτική λύση για το έργο σωληνώσεων.
