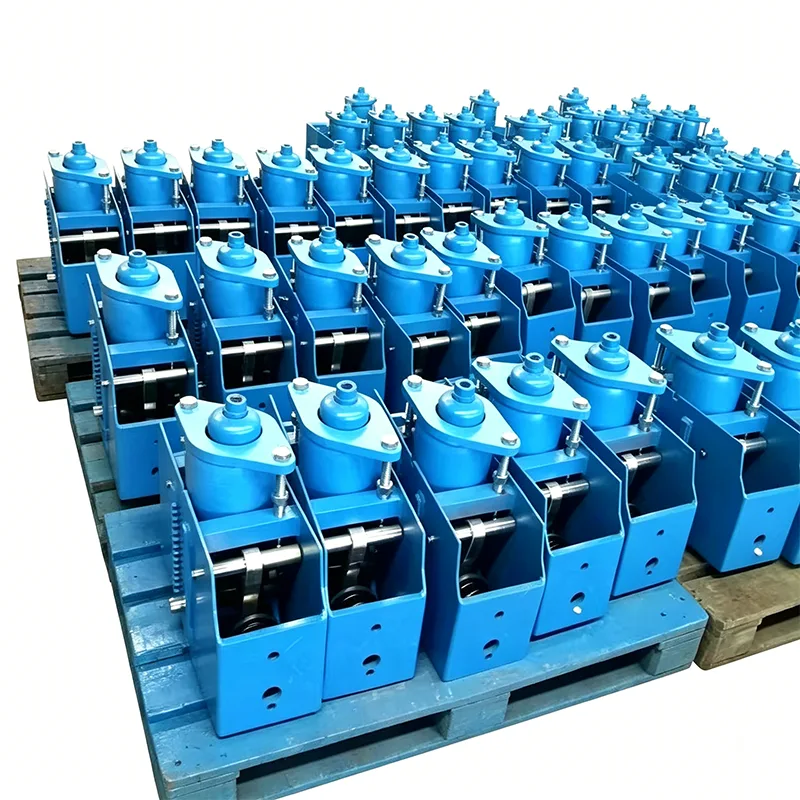

Σταθερή υποστήριξη ελατηρίου από ανοξείδωτο χάλυβα

Σε εξαιρετικά διαβρωτικά περιβάλλοντα όπως θαλάσσιες, χημικές, φαρμακευτικές και μεταποιητικές βιομηχανίες τροφίμων, τα συνήθη σταθερά ελατήρια στηρίγματα από ανθρακούχο χάλυβα παρουσιάζουν συνήθως διάτρηση του περιβλήματος, θραύση σκουριάς ελατηρίου και σύλληψη μπουλονιών σύνδεσης εντός 1-3 ετών. Αυτές οι αστοχίες όχι μόνο προκαλούν συγκέντρωση τάσεων στον αγωγό και διαρροή μέσων, αλλά μπορεί επίσης να οδηγήσουν σε απρογραμμάτιστη διακοπή λειτουργίας των εγκαταστάσεων, με αποτέλεσμα τεράστιες οικονομικές απώλειες και κινδύνους για την ασφάλεια.

Καμπύλη φορτίου-μετατόπισης που λαμβάνεται από τη δοκιμή τύπου ενός σταθερού ελατηρίου στήριξης/ανάρτησης. Ο οριζόντιος άξονας αντιπροσωπεύει μετατόπιση ενώ ο κατακόρυφος άξονας αντιπροσωπεύει φορτίο. Η καμπύλη παραμένει περίπου οριζόντια σε όλη τη διαδρομή εργασίας, αποδεικνύοντας ότι η δύναμη στήριξης παραμένει ουσιαστικά σταθερή όταν οι σωληνώσεις εκτρέπονται λόγω θερμικής διαστολής και συστολής.

Αυτή η δοκιμή τύπου επαληθεύει τη σταθερότητα του φορτίου, τη σταθερότητα πλήρους διαδρομής και τη λειτουργική αξιοπιστία μονάδων σταθερού ελατηρίου. Όλες οι μονάδες παραγωγής υπόκεινται σε βαθμονόμηση φορτίου πριν από την αποστολή, με ελεγχόμενη απόκλιση φορτίου εντός ±6% σύμφωνα με τα ANSI/MSS-SP-58-2018 και NB/T47038-2013.

Αυτά τα προϊόντα ισχύουν για βιομηχανικά συστήματα σωληνώσεων με μεγάλη θερμική μετατόπιση, συμπεριλαμβανομένων των αγωγών κεντρικού ατμού και άλλων σωληνώσεων υψηλής θερμοκρασίας και υψηλής πίεσης.

Κατασκευασμένο εξ ολοκλήρου από υλικά από ανοξείδωτο χάλυβα, το Stainless Steel Constant Spring Support λύνει ουσιαστικά τις προκλήσεις υποστήριξης του αγωγού σε διαβρωτικά περιβάλλοντα.

Τεχνικές προδιαγραφές προϊόντος

Πίνακας προδιαγραφών Constant Spring Hanger	Παράδειγμα
Μοντέλο / Σειρά	PH, LH, CA, CS, TH
Χωρητικότητα φορτίου (Λειτουργία)	0,1 kN - 500 kN
Σύνολο ταξιδιού	50mm, 100mm, 200mm, 400mm
Πραγματικό ταξίδι	Έως 600 χλστ
Απόκλιση φορτίου (Ανοχή)	±5% (Τυπικό) / ±3% (Υψηλή τιμή)
Θέση Εγκατάστασης	Οριζόντια / Κάθετη
Φινίρισμα στέγασης	Γαλβανισμένο εν θερμώ / Εποξειδικό
Θερμοκρασία λειτουργίας.	-20°C έως +80°C (Περιβάλλον)
Υλικό ελατηρίου	60Si2Mn / 50CrVA
Εύρος προσαρμογής φορτίου	±10% (Προσαρμογή πεδίου)

Σύστημα διαβαθμισμένου υλικού από ανοξείδωτο χάλυβα

Έχουμε δημιουργήσει ένα πλήρες σύστημα διαβαθμισμένων υλικών για στηρίγματα σταθερών ελατηρίων από ανοξείδωτο χάλυβα, ταιριάζοντας με ακρίβεια τα υλικά σύμφωνα με διαφορετικούς βαθμούς διάβρωσης και απαιτήσεις συνθηκών λειτουργίας για να αποφευχθεί η υπερβολική μηχανική ή η ανεπαρκής απόδοση:

Βαθμός υλικού	Σύνθεση πυρήνα	Αντοχή στη διάβρωση	Εφαρμοστέα Περιβάλλοντα
304 Ανοξείδωτο ατσάλι	18Cr-8Ni	Καλός	Εσωτερική ήπια διάβρωση, περιβάλλοντα γλυκού νερού, γενικές χημικές ατμόσφαιρες
Ανοξείδωτο ατσάλι 316L	16Cr-12Ni-2Mo	Εξοχος	Θαλάσσιες ατμόσφαιρες, ασθενή οξέα και αλκάλια, χημικά λύματα, επεξεργασία τροφίμων
2205 Duplex Steel	22Cr-5Ni-3Mo	Ανώτερος	Ισχυρά οξέα και αλκάλια, θαλασσινό νερό με υψηλή περιεκτικότητα σε ιόντα χλωρίου, περιβάλλοντα κοιτασμάτων πετρελαίου και αερίου
Σούπερ ανοξείδωτο ατσάλι 904L	20Cr-25Ni-4,5Mo	Εξαιρετικός	Ισχυρά διαβρωτικά μέσα όπως θειικό οξύ και φωσφορικό οξύ, χημικά περιβάλλοντα υψηλής θερμοκρασίας

Όλα τα υλικά από ανοξείδωτο χάλυβα προέρχονται από κορυφαία εγχώρια χαλυβουργεία όπως η Baosteel και η Taigang. Κάθε παρτίδα υλικών συνοδεύεται από το πρωτότυπο πιστοποιητικό υλικού και υποβάλλεται σε επαλήθευση φασματικής ανάλυσης 100%.

Βασικά Χαρακτηριστικά Απόδοσης

▶  Κατασκευή εξολοκλήρου από ανοξείδωτο χάλυβα: Όλα τα εξαρτήματα από ελατήρια και συνδέσμους έως περιβλήματα και μπουλόνια είναι κατασκευασμένα από ανοξείδωτο χάλυβα, χωρίς εξαρτήματα από ανθρακούχο χάλυβα

▶  Σταθερή ακρίβεια σταθερής δύναμης: Ποσοστό μεταβολής φορτίου πλήρους διαδρομής ≤5%, διατηρώντας τη μακροπρόθεσμη απόδοση ανεπηρέαστη από τη διάβρωση

▶  Αντιδιαβρωτική επεξεργασία παθητικοποίησης: Όλα τα εξαρτήματα υποβάλλονται σε επεξεργασία αποξήρωσης και παθητικοποίησης για να σχηματιστεί ένα πυκνό φιλμ οξειδίου στην επιφάνεια

▶  Μη μαγνητικός σχεδιασμός Προαιρετικός: Διατίθενται μη μαγνητικές εκδόσεις από ανοξείδωτο χάλυβα για ειδικές τοποθεσίες, όπως αίθουσες μαγνητικής τομογραφίας

▶  Πλήρως σφραγισμένη δομή: Αποτρέπει την είσοδο διαβρωτικών μέσων στους εσωτερικούς μηχανισμούς, παρατείνοντας τη διάρκεια ζωής

▶  Δυνατότητα ρύθμισης on-line: Εξοπλισμένο με μπουλόνια ρύθμισης από ανοξείδωτο χάλυβα για λεπτή ρύθμιση φορτίου χωρίς διακοπή λειτουργίας

Βασικές διαφορές από τα στηρίγματα σταθερού ελατηρίου από ανθρακούχο χάλυβα

Στοιχείο σύγκρισης	Ανθρακούχο Steel Constant Spring Support	Σταθερή υποστήριξη ελατηρίου από ανοξείδωτο χάλυβα
Υλικό Κύριου Σώματος	Ανθρακούχο χάλυβα Q235B/Q345B	304/316L/2205 Ανοξείδωτο ατσάλι
Αντιδιαβρωτική ζωή	1-3 χρόνια (συνηθισμένη βαφή)	10-20 χρόνια (τουρσί και παθητικοποίηση)
Συχνότητα Συντήρησης	Ετήσια αφαίρεση σκουριάς και βαφή	Δεν απαιτείται τακτική αντιδιαβρωτική συντήρηση
Θερμοκρασία λειτουργίας	-40℃ ~ +450℃	-196℃ ~ +600℃
Συμβατότητα πολυμέσων	Μόνο ουδέτερα μέσα	Συμβατό με τα περισσότερα διαβρωτικά μέσα
Συνολικό κόστος κύκλου ζωής	Υψηλό (συχνή αντικατάσταση + συντήρηση)	Χαμηλή (εφάπαξ εγκατάσταση για μακροχρόνια χρήση)



Τυπικά σενάρια εφαρμογής

Σχεδιασμένα ειδικά για εξαιρετικά διαβρωτικά περιβάλλοντα, τα στηρίγματα σταθερών ελατηρίων από ανοξείδωτο χάλυβα χρησιμοποιούνται ευρέως σε:

▶  Συστήματα αγωγών σε υπεράκτιες πλατφόρμες και υπεράκτια αιολικά πάρκα

▶  Αγωγοί μετάδοσης μέσων οξέων, αλκαλίων και αλάτων στην πετροχημική βιομηχανία

▶  Καθαρίστε τους αγωγούς σε βιομηχανίες φαρμακευτικών προϊόντων και τροφίμων

▶  Αγωγοί σε μονάδες αφαλάτωσης και επεξεργασίας λυμάτων θαλασσινού νερού

▶  Τερματικά σταθμά LNG και φάρμες δεξαμενών αποθήκευσης σε παράκτιες περιοχές

▶  Αγωγοί ραδιενεργών μέσων σε πυρηνικούς σταθμούς

Αποκλειστικές διαδικασίες παραγωγής

Στοχεύοντας στα χαρακτηριστικά των υλικών από ανοξείδωτο χάλυβα, έχουμε αναπτύξει αποκλειστικές διαδικασίες κατασκευής για σταθερά ελατήρια από ανοξείδωτο χάλυβα:

▶  Συγκόλληση τόξου αργού: Όλες οι συγκολλήσεις υιοθετούν συγκόλληση τόξου αερίου βολφραμίου (GTAW) χωρίς εγκλείσματα πιτσιλίσματος ή σκωρίας

▶  Ολοκληρωμένο Pickling and Passivation: Συνολική αποξήρανση και παθητικοποίηση μετά τη συναρμολόγηση για εξασφάλιση σταθερής αντιδιαβρωτικής απόδοσης σε όλες τις επιφάνειες

▶  Έλεγχος μόλυνσης από σίδηρο: Κατά την παραγωγή χρησιμοποιούνται ειδικά εργαλεία για την αποφυγή μόλυνσης από ανθρακούχο χάλυβα

▶  Δοκιμή ψεκασμού αλατιού: Κάθε παρτίδα προϊόντων υποβάλλεται σε δοκιμή ουδέτερου ψεκασμού αλατιού 72 ωρών για επαλήθευση της αντιδιαβρωτικής απόδοσης

▶  Ανίχνευση διαρροής ηλίου: Η ανίχνευση διαρροής ηλίου πραγματοποιείται για προϊόντα με υψηλές απαιτήσεις σφράγισης

Ποιοτικός έλεγχος πλήρους διαδικασίας

Εκτελείται ολοκληρωμένη εσωτερική δοκιμή σε κάθε προϊόν πριν από την αποστολή

Πριν από την αποστολή, κάθε προϊόν περνά από μια πλήρη διαδικασία εσωτερικών δοκιμών. Αυτή η διαδικασία περιλαμβάνει επιθεώρηση διαστάσεων και οπτική, PMI (Positive Material Identification), δοκιμή σκληρότητας, μη καταστροφική δοκιμή MT/PT όπου ισχύει, δοκιμή φορτίου ελατηρίου με καμπύλες φορτίου-μετατόπισης και μέτρηση πάχους επίστρωσης. Παρέχονται αναφορές εργοστασιακών δοκιμών (FTR) και αναφορές δοκιμών υλικού (MTR).

Διευκρίνιση σχετικά με τη Διαπίστευση Τρίτων

Οι εσωτερικές δοκιμές δεν είναι το ίδιο με τις δοκιμές τρίτων που είναι διαπιστευμένες από την ILAC. Εάν απαιτείται δοκιμή από τρίτους ή εργαστηριακές δοκιμές, μπορεί να παρέχεται ως ξεχωριστή προαιρετική υπηρεσία.

Προαιρετικές υπηρεσίες επιθεώρησης από τρίτους (αναφέρονται χωριστά)

1. Δοκιμή υλικού

Αυτή η υπηρεσία καλύπτει την ανάλυση χημικής σύνθεσης, τη δοκιμή εφελκυσμού, τη δοκιμή πρόσκρουσης χαμηλής θερμοκρασίας Charpy και τη δοκιμή σκληρότητας.

2. Συγκόλληση NDT

Οι διαθέσιμες μέθοδοι περιλαμβάνουν τη δοκιμή μαγνητικών σωματιδίων (MT), τη δοκιμή διεισδυτικού υγρού (PT), τη δοκιμή υπερήχων (UT) και την ακτινολογική δοκιμή (RT).

3. Δοκιμή απόδοσης φορτίου ελατηρίου

Περιλαμβάνονται καμπύλες φορτίου-μετατόπισης.

4. Επιθεώρηση αντιδιαβρωτικής προστασίας γαλβανισμού εν θερμώ / εποξειδικής επίστρωσης

5. Δοκιμές με μάρτυρες, εποπτεία εργοστασίου και επιθεώρηση πριν από την αποστολή (PSI)

Τα Διακριτικά μας Πλεονεκτήματα

Συγκριτική αξιολόγηση έναντι του διεθνούς συστήματος υποστήριξης σωλήνων LISEGA

Η ακρίβεια φόρτωσης προϊόντων, τα πρότυπα δοκιμών και τα συστήματα τεκμηρίωσης συγκρίνονται με το διεθνές σύστημα υποστήριξης σωλήνων LISEGA.

Περισσότερα από έναν τυπικό εγχώριο προμηθευτή

Σε αντίθεση με τους τυπικούς εγχώριους κατασκευαστές που παρέχουν μόνο το ίδιο το προϊόν, παρέχουμε μια καμπύλη φορτίου-μετατόπισης με κάθε μονάδα ελατηρίου. Βοηθάμε επίσης στη διευθέτηση δοκιμών SGS τρίτων και επιθεωρήσεων από μάρτυρες, και υποστηρίζουμε ελέγχους εγγράφων από μηχανικούς PE/CPE για έργα στο εξωτερικό.

Υποστήριξη τεχνικής εξυπηρέτησης

Δωρεάν αξιολόγηση διαβρωτικού περιβάλλοντος και συστάσεις επιλογής υλικού

Προσαρμοσμένη σχεδίαση μη τυποποιημένων σταθερών ελατηρίων από ανοξείδωτο χάλυβα

Εκπαίδευση επιτόπου καθοδήγησης εγκατάστασης και αντιδιαβρωτικής συντήρησης

Περίοδος εγγύησης 12 μηνών με τεχνική υποστήριξη εφ' όρου ζωής

Τα ανταλλακτικά έκτακτης ανάγκης αποστέλλονται εντός 48 ωρών

Συχνές Ερωτήσεις (FAQ)

Ε: Το σταθερό ελατήριο από ανοξείδωτο χάλυβα θα υποστηρίξει τη σκουριά;

Α: Ο ανοξείδωτος χάλυβας δεν είναι απολύτως ανθεκτικός στη σκουριά, αλλά έχει εξαιρετική αντοχή στη διάβρωση σε συγκεκριμένα περιβάλλοντα. Τα προϊόντα μας υπόκεινται σε επεξεργασία αποξήρωσης και παθητικοποίησης, διασφαλίζοντας ότι δεν σκουριάζουν για περισσότερα από 10 χρόνια σε θαλάσσια ατμοσφαιρικά περιβάλλοντα. Για εξαιρετικά διαβρωτικά περιβάλλοντα, μπορούν να επιλεγούν υλικά υψηλότερης ποιότητας ανάλογα με τις ανάγκες.

Ε: Μπορείτε να παρέχετε προϊόντα από ανοξείδωτο χάλυβα ποιότητας τροφίμων;

Α: Ναι. Παρέχουμε προϊόντα από ανοξείδωτο χάλυβα 316L που συμμορφώνονται με τα πρότυπα επαφής τροφίμων της FDA. Οι επιφάνειες είναι γυαλισμένες χωρίς νεκρές γωνίες και καθαρίζονται εύκολα, καθιστώντας τις κατάλληλες για την επεξεργασία τροφίμων και τη φαρμακευτική βιομηχανία.
