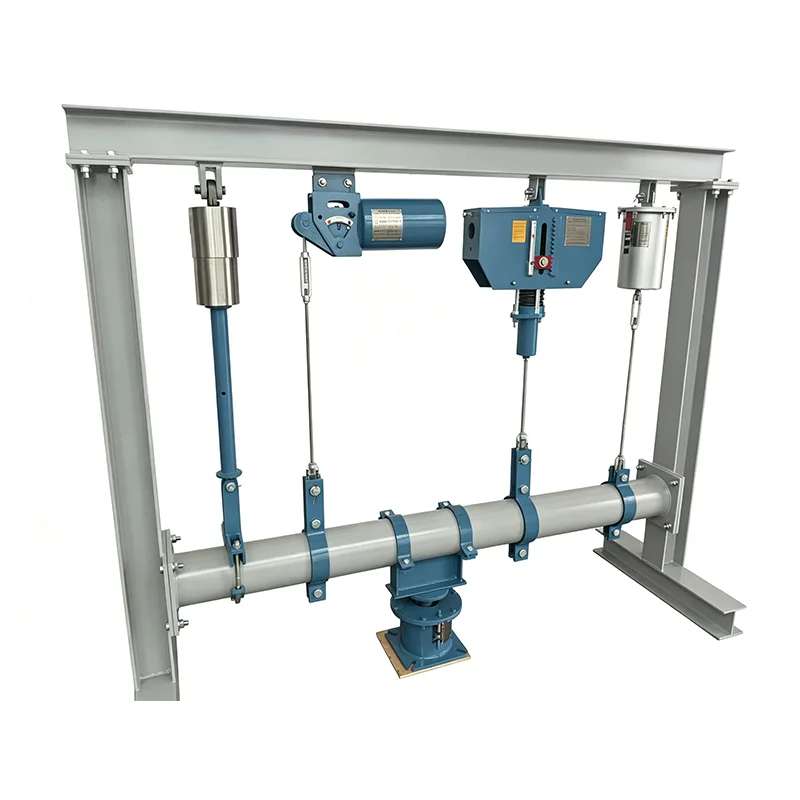

Κάθετη σταθερή υποστήριξη ελατηρίου

Όταν οι αγωγοί παρουσιάζουν μεγάλες κατακόρυφες μετατοπίσεις (που υπερβαίνουν τα 100 mm) και είναι εξαιρετικά ευαίσθητοι στις διακυμάνσεις του φορτίου, ο ρυθμός μεταβολής φορτίου (≤25%) των συνηθισμένων μεταβλητών στηρίξεων ελατηρίου μπορεί να οδηγήσει σε υπερβολική καταπόνηση του αγωγού, ζημιά στη διεπαφή του εξοπλισμού και ακόμη και σε ρήξη του αγωγού. Το Vertical Constant Spring Support παρέχει σχεδόν σταθερή δύναμη στήριξης (ποσοστό διακύμανσης φορτίου ≤5%) σε όλη τη διαδρομή εργασίας με βάση την αρχή της ισορροπίας ροπής, επιλύοντας πλήρως την πρόκληση ελέγχου της τάσης για αγωγούς μεγάλης μετατόπισης.

Καμπύλη φορτίου-μετατόπισης που λαμβάνεται από τη δοκιμή τύπου ενός σταθερού ελατηρίου στήριξης/ανάρτησης. Ο οριζόντιος άξονας αντιπροσωπεύει μετατόπιση ενώ ο κατακόρυφος άξονας αντιπροσωπεύει φορτίο. Η καμπύλη παραμένει περίπου οριζόντια σε όλη τη διαδρομή εργασίας, αποδεικνύοντας ότι η δύναμη στήριξης παραμένει ουσιαστικά σταθερή όταν οι σωληνώσεις εκτρέπονται λόγω θερμικής διαστολής και συστολής.

Αυτή η δοκιμή τύπου επαληθεύει τη σταθερότητα του φορτίου, τη σταθερότητα πλήρους διαδρομής και τη λειτουργική αξιοπιστία μονάδων σταθερού ελατηρίου. Όλες οι μονάδες παραγωγής υπόκεινται σε βαθμονόμηση φορτίου πριν από την αποστολή, με ελεγχόμενη απόκλιση φορτίου εντός ±6% σύμφωνα με τα ANSI/MSS-SP-58-2018 και NB/T47038-2013.

Αυτά τα προϊόντα ισχύουν για βιομηχανικά συστήματα σωληνώσεων με μεγάλη θερμική μετατόπιση, συμπεριλαμβανομένων των αγωγών κεντρικού ατμού και άλλων σωληνώσεων υψηλής θερμοκρασίας και υψηλής πίεσης.

Αρχή Εργασίας

Το κατακόρυφο σταθερό στήριγμα ελατηρίου χρησιμοποιεί την αμοιβαία ισορροπία μεταξύ της δύναμης του ελατηρίου και της ροπής που δημιουργείται από τον μηχανισμό σύνδεσης. Καθώς ο αγωγός κινείται πάνω-κάτω, η παραμόρφωση του ελατηρίου αντισταθμίζεται με ακρίβεια από το έκκεντρο και το σύστημα σύνδεσης, διατηρώντας σταθερή τη δύναμη υποστήριξης εξόδου. Αυτός ο σχεδιασμός εξαλείφει πλήρως τις διακυμάνσεις του φορτίου που προκαλούνται από τη μετατόπιση του αγωγού, προστατεύοντας τους αγωγούς και τον συνδεδεμένο εξοπλισμό από πρόσθετη καταπόνηση.

Τεχνικές προδιαγραφές προϊόντος

Πίνακας προδιαγραφών Constant Spring Hanger	Παράδειγμα
Μοντέλο / Σειρά	PH, LH, CA, CS, TH
Χωρητικότητα φορτίου (Λειτουργία)	0,1 kN - 500 kN
Σύνολο ταξιδιού	50mm, 100mm, 200mm, 400mm
Πραγματικό ταξίδι	Έως 600 χλστ
Απόκλιση φορτίου (Ανοχή)	±5% (Τυπικό) / ±3% (Υψηλή τιμή)
Θέση Εγκατάστασης	Οριζόντια / Κάθετη
Φινίρισμα στέγασης	Γαλβανισμένο εν θερμώ / Εποξειδικό
Θερμοκρασία λειτουργίας.	-20°C έως +80°C (Περιβάλλον)
Υλικό ελατηρίου	60Si2Mn / 50CrVA
Εύρος προσαρμογής φορτίου	±10% (Προσαρμογή πεδίου)

Ανάλυση Δομής Προϊόντος

Το τυπικό Vertical Constant Spring Support υιοθετεί έναν αρθρωτό σχεδιασμό, που αποτελείται από τα ακόλουθα ανεξάρτητα εξαρτήματα για εύκολη επιτόπια συντήρηση και αντικατάσταση:

▶  Συσκευή ελατηρίου: Ελατήρια από κράμα υψηλής αντοχής που υποβάλλονται σε θερμική επεξεργασία σταθεροποίησης

▶  Μηχανισμός ισορροπίας ροπών: Έκκεντρο και σύστημα σύνδεσης με μηχανική ακρίβεια

▶  Συσκευή ρύθμισης φορτίου: Ρύθμιση άνω μπουλονιού για λεπτή ρύθμιση κατά τη λειτουργία

▶  Σύστημα ένδειξης μετατόπισης: Καθαρή πλάκα κλίμακας που δείχνει μετατόπιση αγωγού σε πραγματικό χρόνο

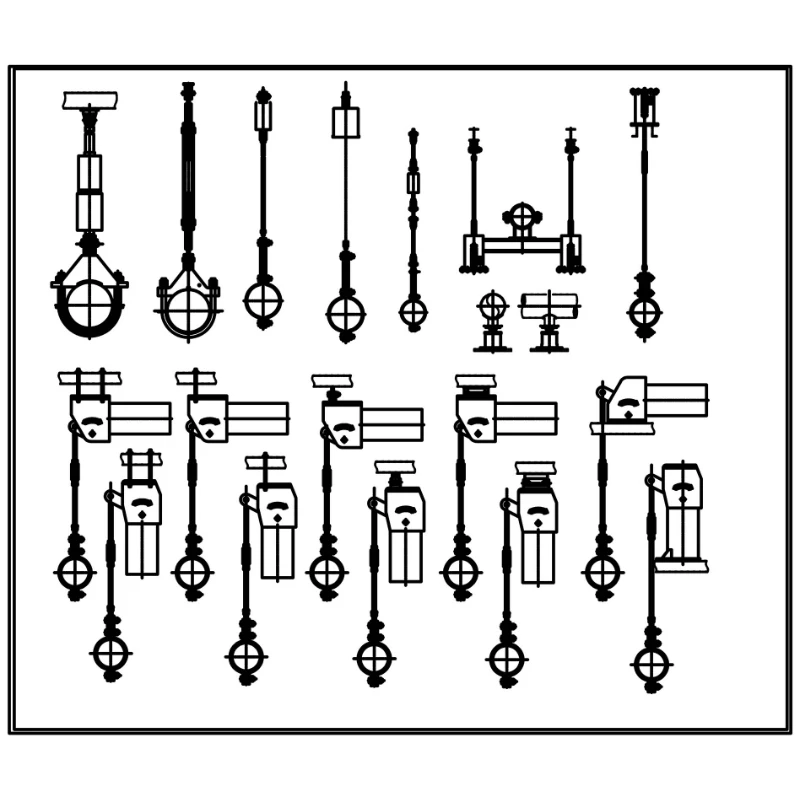

▶  Πάνω και κάτω συγκροτήματα σύνδεσης: Πολλαπλές επιλογές σύνδεσης για προσαρμογή σε διαφορετικές συνθήκες εγκατάστασης

▶  Προστατευτικό περίβλημα: Πλήρως κλειστός σχεδιασμός για την αποφυγή εισόδου σκόνης και διαβρωτικών μέσων

Βασικά διαφοροποιημένα πλεονεκτήματα

Στοιχείο πλεονέκτημα	Συγκεκριμένες επιδόσεις	Αξία για τους πελάτες
Ακρίβεια σταθερής δύναμης	Ποσοστό διακύμανσης φορτίου ≤5%, που υπερβαίνει τα εθνικά πρότυπα	Μειώνει την καταπόνηση του αγωγού και παρατείνει τη διάρκεια ζωής του εξοπλισμού
Συμπαγής Δομή	30% μικρότερο από τα παραδοσιακά οριζόντια σταθερά στηρίγματα ελατηρίων	Εξοικονομεί χώρο ραφιών σωλήνων και διευκολύνει την εγκατάσταση
Εύκολη Εγκατάσταση	Προρυθμισμένο στο καθορισμένο φορτίο πριν από την παράδοση	Εξαλείφει πολύπλοκους επιτόπιους εντοπισμούς σφαλμάτων και μειώνει την περίοδο κατασκευής
Απλή Συντήρηση	Αρθρωτός σχεδιασμός με εναλλάξιμα εξαρτήματα	Μειώνει το χρόνο διακοπής λειτουργίας και μειώνει το κόστος συντήρησης
Ασφαλές και αξιόπιστο	Εξοπλισμένο με συσκευές περιορισμού υπερφόρτωσης και εγκεφαλικού επεισοδίου	Αποτρέπει τυχαία ζημιά και διασφαλίζει την ασφάλεια του συστήματος

Πίνακας επιλογής τυπικών προδιαγραφών

Σειρά Μοντέλων	Εύρος φόρτωσης (kN)	Ονομαστική εκτροπή (mm)	Θερμοκρασία λειτουργίας (℃)	Ισχύοντα Πρότυπα
VCH-50	0,5-20	50	-40~+450	GB/T 17116.2
VCH-100	2-50	100	-40~+450	GB/T 17116.2
VCH-150	5-100	150	-40~+450	GB/T 17116.2
VCH-200	10-200	200	-40~+550	GB/T 17116.2
VCH-300	20-300	300	-40~+550	GB/T 17116.2
VCH-400	50-500	400	-196~+550	ANSI/ASME B31.1

Ισχύοντα σενάρια εγκατάστασης

Το Vertical Constant Spring Support είναι ιδιαίτερα κατάλληλο για τα ακόλουθα συστήματα σωληνώσεων που απαιτούν κάθετη εγκατάσταση και μεγάλη μετατόπιση:

▶  Κύριοι αγωγοί ατμού και αγωγοί αναθέρμανσης ατμού σε σταθμούς ηλεκτροπαραγωγής

▶  Σωληνώσεις διεργασιών υψηλής θερμοκρασίας και υψηλής πίεσης σε εργοστάσια διύλισης πετρελαίου και χημικών

▶  Σωληνώσεις κρυογονικών υγρών σε τερματικούς σταθμούς LNG

▶  Σωληνώσεις αερίου και οξυγόνου υψικαμίνου σε χαλυβουργεία

▶  Κύριες γραμμές ατμού υψηλής θερμοκρασίας για αστική κεντρική θέρμανση

▶  Σωληνώσεις σύνδεσης εισόδου και εξόδου μεγάλων δεξαμενών αποθήκευσης

Οδηγίες εγκατάστασης και συντήρησης

▶  Έλεγχος πριν από την εγκατάσταση: Βεβαιωθείτε ότι το μοντέλο του προϊόντος, το φορτίο και η παραμόρφωση πληρούν τις απαιτήσεις σχεδιασμού και ελέγξτε για τυχόν ζημιές κατά τη μεταφορά

▶  Προφυλάξεις εγκατάστασης: Διατηρήστε το στήριγμα κατακόρυφο με απόκλιση όχι μεγαλύτερη από 1°. αφαιρέστε τη συσκευή κλειδώματος μεταφοράς μετά την εγκατάσταση

▶  Έναρξη λειτουργίας πριν από τη λειτουργία: Ρυθμίστε το φορτίο σύμφωνα με τις πραγματικές επιτόπιες συνθήκες για να διασφαλίσετε ότι ο αγωγός είναι οριζόντιος

▶  Καθημερινή συντήρηση: Ελέγχετε την ένδειξη μετατόπισης και τη στεγανότητα του μπουλονιού σύνδεσης κάθε έξι μήνες. διενεργεί μια ολοκληρωμένη επιθεώρηση ετησίως

▶  Κύκλος αντικατάστασης: Η διάρκεια ζωής του προϊόντος μπορεί να φτάσει τα 15-20 χρόνια υπό κανονικές συνθήκες εργασίας

Επαλήθευση Έργου και Ποιοτικός Έλεγχος

Τα κάθετα σταθερά ελατήρια έχουν επαληθευτεί σε πολλά βασικά έργα παγκοσμίως, όπως:

▶  Κύριο σύστημα αγωγού ατμού θερμοηλεκτρικού σταθμού ισχύος 300 MW

▶  Έργο διύλισης και χημικής ενοποίησης 10 εκατομμυρίων τόνων ετησίως

▶  Έργο κρυογονικού αγωγού τερματικού σταθμού LNG

Εκτελείται ολοκληρωμένη εσωτερική δοκιμή σε κάθε προϊόν πριν από την αποστολή

Πριν από την αποστολή, κάθε προϊόν περνά από μια πλήρη διαδικασία εσωτερικών δοκιμών. Αυτή η διαδικασία περιλαμβάνει επιθεώρηση διαστάσεων και οπτική, PMI (Positive Material Identification), δοκιμή σκληρότητας, μη καταστροφική δοκιμή MT/PT όπου ισχύει, δοκιμή φορτίου ελατηρίου με καμπύλες φορτίου-μετατόπισης και μέτρηση πάχους επίστρωσης. Παρέχονται αναφορές εργοστασιακών δοκιμών (FTR) και αναφορές δοκιμών υλικού (MTR).

Διευκρίνιση σχετικά με τη Διαπίστευση Τρίτων

Οι εσωτερικές δοκιμές δεν είναι το ίδιο με τις δοκιμές τρίτων που είναι διαπιστευμένες από την ILAC. Εάν απαιτείται δοκιμή από τρίτους ή εργαστηριακές δοκιμές, μπορεί να παρέχεται ως ξεχωριστή προαιρετική υπηρεσία.

Προαιρετικές υπηρεσίες επιθεώρησης από τρίτους (αναφέρονται χωριστά)

1. Δοκιμή υλικού

Αυτή η υπηρεσία καλύπτει την ανάλυση χημικής σύνθεσης, τη δοκιμή εφελκυσμού, τη δοκιμή πρόσκρουσης χαμηλής θερμοκρασίας Charpy και τη δοκιμή σκληρότητας.

2. Συγκόλληση NDT

Οι διαθέσιμες μέθοδοι περιλαμβάνουν τη δοκιμή μαγνητικών σωματιδίων (MT), τη δοκιμή διεισδυτικού υγρού (PT), τη δοκιμή υπερήχων (UT) και την ακτινολογική δοκιμή (RT).

3. Δοκιμή απόδοσης φορτίου ελατηρίου

Περιλαμβάνονται καμπύλες φορτίου-μετατόπισης.

4. Επιθεώρηση αντιδιαβρωτικής προστασίας γαλβανισμού εν θερμώ / εποξειδικής επίστρωσης

5. Δοκιμές με μάρτυρες, εποπτεία εργοστασίου και επιθεώρηση πριν από την αποστολή (PSI)

Τα Διακριτικά μας Πλεονεκτήματα

Συγκριτική αξιολόγηση έναντι του διεθνούς συστήματος υποστήριξης σωλήνων LISEGA

Η ακρίβεια φόρτωσης των προϊόντων μας, τα πρότυπα δοκιμών και τα συστήματα τεκμηρίωσης συγκρίνονται με το διεθνές σύστημα υποστήριξης σωλήνων LISEGA.

Περισσότερα από έναν τυπικό εγχώριο προμηθευτή

Σε αντίθεση με τους τυπικούς εγχώριους κατασκευαστές που παρέχουν μόνο το ίδιο το προϊόν, παρέχουμε μια καμπύλη φορτίου-μετατόπισης με κάθε μονάδα ελατηρίου. Βοηθάμε επίσης στη διευθέτηση δοκιμών SGS τρίτων και επιθεωρήσεων από μάρτυρες, και υποστηρίζουμε ελέγχους εγγράφων από μηχανικούς PE/CPE για έργα στο εξωτερικό.

Υπηρεσίες υποστήριξης

▶  Δωρεάν τεχνική επιλογή και ανάλυση τάσης αγωγού

▶  Προσαρμοσμένες υπηρεσίες σχεδιασμού για μη τυποποιημένα προϊόντα

▶  Καθοδήγηση εγκατάστασης και τεχνική εκπαίδευση επί τόπου

▶ Περίοδος εγγύησης 12 μηνών με τεχνική υποστήριξη εφ' όρου ζωής

▶  Προμήθεια ανταλλακτικών έκτακτης ανάγκης με απόκριση 48 ωρών

Για πιο λεπτομερείς πληροφορίες σχετικά με την υποστήριξη Vertical Constant Spring Support, επικοινωνήστε με την τεχνική ομάδα μας για επαγγελματικές συμβουλές επιλογής.

Συχνές Ερωτήσεις (FAQ)

Ε: Ποια είναι η διαφορά μεταξύ κάθετων και οριζόντιων σταθερών ελατηρίων στηρίξεων;

Α: Οι κύριες διαφορές βρίσκονται στη μέθοδο εγκατάστασης και στην κατάληψη χώρου. Κάθετα σταθερά στηρίγματα ελατηρίων τοποθετούνται κατακόρυφα και καταλαμβάνουν λιγότερο οριζόντιο χώρο, καθιστώντας τα κατάλληλα για στενούς χώρους ραφιών σωλήνων. Τα οριζόντια σταθερά στηρίγματα ελατηρίων τοποθετούνται οριζόντια και καταλαμβάνουν περισσότερο κατακόρυφο χώρο, κατάλληλα για θέσεις με επαρκή χώρο κεφαλής.

Ε: Μπορεί η Vertical Constant Spring Support να ρυθμίσει το φορτίο της επί τόπου;

Α: Ναι. Το προϊόν είναι εξοπλισμένο με ειδικό μπουλόνι ρύθμισης φορτίου στο επάνω μέρος, επιτρέποντας τη λεπτή ρύθμιση κατά τη λειτουργία του αγωγού χωρίς διακοπή λειτουργίας. Το εύρος ρύθμισης είναι ±10% του ονομαστικού φορτίου.

Ε: Είναι αυτό το προϊόν κατάλληλο για περιβάλλοντα χαμηλής θερμοκρασίας;

Α: Ναι. Προσφέρουμε ειδικά μοντέλα χαμηλής θερμοκρασίας που υιοθετούν υλικά ανθεκτικά στα κρυογονικά και ειδικές διαδικασίες επεξεργασίας. Μπορούν να λειτουργήσουν κανονικά σε θερμοκρασίες έως -196℃ και είναι κατάλληλα για κρυογονικά συστήματα αγωγών όπως το LNG.
