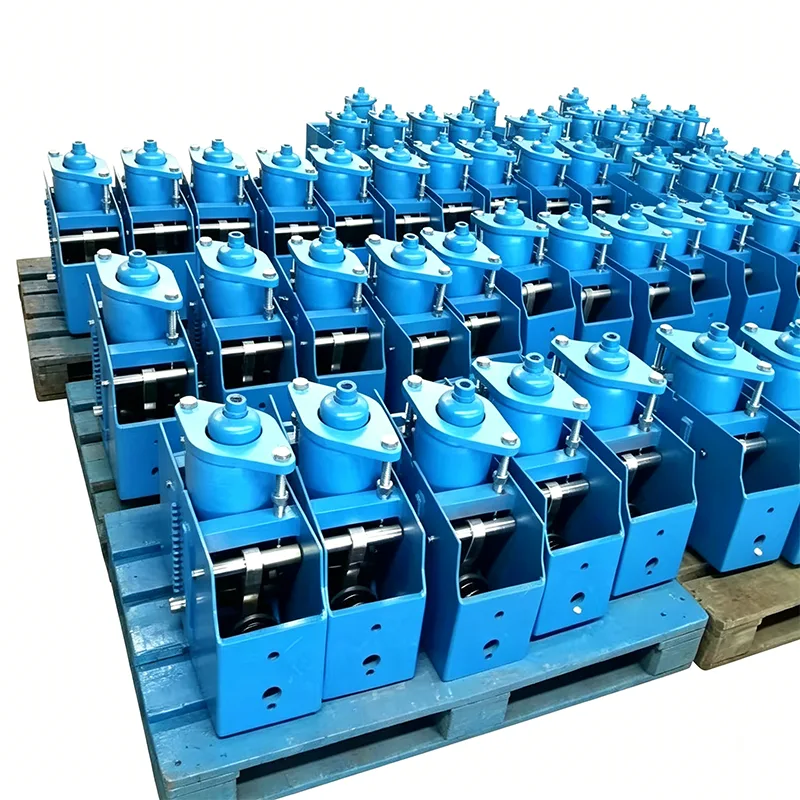

Cantilever Constant Spring Support

Σε μεγάλα βιομηχανικά συστήματα σωληνώσεων, όταν οι αγωγοί υφίστανται σημαντική κατακόρυφη μετατόπιση, τα συνηθισμένα στηρίγματα ελατηρίων θα παράγουν αξιοσημείωτες διακυμάνσεις φορτίου, οι οποίες με τη σειρά τους ασκούν τεράστια πρόσθετη πίεση σε συνδεδεμένο ευαίσθητο εξοπλισμό (όπως ατμοστρόβιλοι, λέβητες, συμπιεστές κ.λπ.). Αξιοποιώντας 14 χρόνια τεχνικής συσσώρευσης στην τεχνολογία υποστήριξης αγωγών, η Yangzhou Tianshun Pipeline Technology Co., Ltd. αναπτύσσει και κατασκευάζει επαγγελματικά Cantilever Constant Spring Support. Αυτό το προϊόν υιοθετεί την αρχή της ισορροπίας ροπής για να διασφαλίσει ότι η δύναμη στήριξης παραμένει σταθερή σε όλη την κατακόρυφη μετατόπιση του αγωγού. Αυτό το χαρακτηριστικό το καθιστά μια κρίσιμη συσκευή υποστήριξης για συστήματα αγωγών μεγάλης μετατόπισης και σενάρια όπου ο ρυθμός αλλαγής φορτίου πρέπει να ελέγχεται αυστηρά. Αποτρέπει αποτελεσματικά τη δυσμενή μεταφορά δύναμης στο σύστημα αγωγών και διασφαλίζει την ασφαλή λειτουργία του βασικού εξοπλισμού.

Καμπύλη φορτίου-μετατόπισης που λαμβάνεται από τη δοκιμή τύπου ενός σταθερού ελατηρίου στήριξης/ανάρτησης. Ο οριζόντιος άξονας αντιπροσωπεύει μετατόπιση ενώ ο κατακόρυφος άξονας αντιπροσωπεύει φορτίο. Η καμπύλη παραμένει περίπου οριζόντια σε όλη τη διαδρομή εργασίας, αποδεικνύοντας ότι η δύναμη στήριξης παραμένει ουσιαστικά σταθερή όταν οι σωληνώσεις εκτρέπονται λόγω θερμικής διαστολής και συστολής.

Αυτή η δοκιμή τύπου επαληθεύει τη σταθερότητα του φορτίου, τη σταθερότητα πλήρους διαδρομής και τη λειτουργική αξιοπιστία μονάδων σταθερού ελατηρίου. Όλες οι μονάδες παραγωγής υπόκεινται σε βαθμονόμηση φορτίου πριν από την αποστολή, με ελεγχόμενη απόκλιση φορτίου εντός ±6% σύμφωνα με τα ANSI/MSS-SP-58-2018 και NB/T47038-2013.

Αυτά τα προϊόντα ισχύουν για βιομηχανικά συστήματα σωληνώσεων με μεγάλη θερμική μετατόπιση, συμπεριλαμβανομένων των αγωγών κεντρικού ατμού και άλλων σωληνώσεων υψηλής θερμοκρασίας και υψηλής πίεσης.

Τεχνικές προδιαγραφές προϊόντος

Πίνακας προδιαγραφών Constant Spring Hanger	Παράδειγμα
Μοντέλο / Σειρά	PH, LH, CA, CS, TH
Χωρητικότητα φορτίου (Λειτουργία)	0,1 kN - 500 kN
Σύνολο ταξιδιού	50mm, 100mm, 200mm, 400mm
Πραγματικό ταξίδι	Έως 600 χλστ
Απόκλιση φορτίου (Ανοχή)	±5% (Τυπικό) / ±3% (Υψηλή τιμή)
Θέση Εγκατάστασης	Οριζόντια / Κάθετη
Φινίρισμα στέγασης	Γαλβανισμένο εν θερμώ / Εποξειδικό
Θερμοκρασία λειτουργίας.	-20°C έως +80°C (Περιβάλλον)
Υλικό ελατηρίου	60Si2Mn / 50CrVA
Εύρος προσαρμογής φορτίου	±10% (Προσαρμογή πεδίου)

Δομή πυρήνα και μηχανικές ιδιότητες

Η Constant Spring Support μας Cantilever υιοθετεί μια συνδυασμένη δομή ακριβείας μοχλού προβόλου και ελατηρίου, μετατρέποντας τη σύνθετη μηχανική ισορροπία σε αξιόπιστα μηχανολογικά προϊόντα. Οι βασικές τεχνικές παράμετροι και τα δομικά χαρακτηριστικά του είναι τα εξής:

Τεχνική Διάσταση	Δείκτες Απόδοσης και Μηχανική Αξία
Ρυθμός αλλαγής φορτίου	Ο θεωρητικός ρυθμός αλλαγής φορτίου είναι μηδέν (πραγματική απόκλιση ≤5%), παρέχοντας σταθερή δύναμη στήριξης και εξαλείφοντας πλήρως την πρόσθετη καταπόνηση.
Χωρητικότητα κατακόρυφης μετατόπισης	Υποστηρίζει αντιστάθμιση κατακόρυφης μετατόπισης 0-300 mm ή ακόμα μεγαλύτερη, ειδικά σχεδιασμένη για συστήματα σωληνώσεων μεγάλης μετατόπισης.
Πλεονεκτήματα δομής προβόλου	Υιοθετεί σχέδιο μοχλού προβόλου, με συμπαγή δομή και μικρό χώρο κατάληψης, προσαρμοσμένο σε πολύπλοκα περιβάλλοντα εγκατάστασης.
Υλικό και αντιδιαβρωτικό	Τα φέροντα εξαρτήματα του πυρήνα είναι κατασκευασμένα από κράμα χάλυβα υψηλής αντοχής, με γαλβανισμένη εν θερμώ ή αντιδιαβρωτική επίστρωση στην επιφάνεια, προσαρμοσμένη στις σκληρές συνθήκες εργασίας.

Εφαρμογή Μηχανικής και Επιτόπια Προσαρμογή

Σε πρακτικές εφαρμογές μηχανικής, η εγκατάσταση αγωγών αντιμετωπίζει συχνά πολύπλοκους περιορισμούς χώρου. Η Constant Spring Support μας Cantilever αντιμετωπίζει πλήρως τα σημεία πόνου της επί τόπου κατασκευής:

Ακριβής ρύθμιση ψυχρής κατάστασης: Πριν από την παράδοση, προσυμπιέζουμε και κλειδώνουμε το ελατήριο στη θέση φορτίου ψυχρής κατάστασης σύμφωνα με τις συνθήκες τάσης του αγωγού και τις απαιτήσεις θερμικής μετατόπισης που παρέχονται από τους πελάτες. Κατά την επί τόπου εγκατάσταση, απαιτείται μόνο λεπτή ρύθμιση της κοχλιωτής στήλης για να φτάσει στην κατάσταση σχεδιασμού, μειώνοντας σημαντικά την περίοδο κατασκευής.

Ευέλικτες μέθοδοι ριζοβολίας: Η δομή του προβόλου προσαρμόζεται σε διάφορες συνθήκες ριζοβολίας. Είτε πρόκειται για δοκούς από χάλυβα, θεμέλια από σκυρόδεμα ή σώματα εξοπλισμού, η σταθερή ριζοβολία μπορεί να επιτευχθεί μέσω ταιριαστών συνδετήρων ρίζας (όπως συγκολλημένες μονές πλάκες, εγκάρσιοι βραχίονες σφιγκτήρα σωλήνα κ.λπ.).

Οπτικοποιημένη κατάσταση λειτουργίας: Εξοπλισμένο με πλάκες ένδειξης μετατόπισης υψηλής ακρίβειας και κλίμακες φορτίου, το προσωπικό λειτουργίας και συντήρησης μπορεί να κρίνει διαισθητικά εάν ο αγωγός βρίσκεται στη σχεδιασμένη θέση εργασίας χωρίς να αποσυναρμολογήσει το κέλυφος, διευκολύνοντας την καθημερινή επιθεώρηση και την προληπτική συντήρηση.

Αυστηρό σύστημα παραγωγής και ποιοτικού ελέγχου

Εκτελείται ολοκληρωμένη εσωτερική δοκιμή σε κάθε προϊόν πριν από την αποστολή

Πριν από την αποστολή, κάθε προϊόν περνά από μια πλήρη διαδικασία εσωτερικών δοκιμών. Αυτή η διαδικασία περιλαμβάνει επιθεώρηση διαστάσεων και οπτική, PMI (Positive Material Identification), δοκιμή σκληρότητας, μη καταστροφική δοκιμή MT/PT όπου ισχύει, δοκιμή φορτίου ελατηρίου με καμπύλες φορτίου-μετατόπισης και μέτρηση πάχους επίστρωσης. Παρέχονται αναφορές εργοστασιακών δοκιμών (FTR) και αναφορές δοκιμών υλικού (MTR).

Διευκρίνιση σχετικά με τη Διαπίστευση Τρίτων

Οι εσωτερικές δοκιμές δεν είναι το ίδιο με τις δοκιμές τρίτων που είναι διαπιστευμένες από την ILAC. Εάν απαιτείται δοκιμή από τρίτους ή εργαστηριακές δοκιμές, μπορεί να παρέχεται ως ξεχωριστή προαιρετική υπηρεσία.

Προαιρετικές υπηρεσίες επιθεώρησης από τρίτους (αναφέρονται χωριστά)

1. Δοκιμή υλικού

Αυτή η υπηρεσία καλύπτει την ανάλυση χημικής σύνθεσης, τη δοκιμή εφελκυσμού, τη δοκιμή πρόσκρουσης χαμηλής θερμοκρασίας Charpy και τη δοκιμή σκληρότητας.

2. Συγκόλληση NDT

Οι διαθέσιμες μέθοδοι περιλαμβάνουν τη δοκιμή μαγνητικών σωματιδίων (MT), τη δοκιμή διεισδυτικού υγρού (PT), τη δοκιμή υπερήχων (UT) και την ακτινολογική δοκιμή (RT).

3. Δοκιμή απόδοσης φορτίου ελατηρίου

Περιλαμβάνονται καμπύλες φορτίου-μετατόπισης.

4. Επιθεώρηση αντιδιαβρωτικής προστασίας γαλβανισμού εν θερμώ / εποξειδικής επίστρωσης

5. Δοκιμές με μάρτυρες, εποπτεία εργοστασίου και επιθεώρηση πριν από την αποστολή (PSI)

Τα Διακριτικά μας Πλεονεκτήματα

Συγκριτική αξιολόγηση έναντι του διεθνούς συστήματος υποστήριξης σωλήνων LISEGA

Η ακρίβεια φόρτωσης προϊόντων, τα πρότυπα δοκιμών και τα συστήματα τεκμηρίωσης συγκρίνονται με το διεθνές σύστημα υποστήριξης σωλήνων LISEGA.

Περισσότερα από έναν τυπικό εγχώριο προμηθευτή

Σε αντίθεση με τους τυπικούς εγχώριους κατασκευαστές που παρέχουν μόνο το ίδιο το προϊόν, παρέχουμε μια καμπύλη φορτίου-μετατόπισης με κάθε μονάδα ελατηρίου. Βοηθάμε επίσης στη διευθέτηση δοκιμών SGS τρίτων και επιθεωρήσεων από μάρτυρες, και υποστηρίζουμε ελέγχους εγγράφων από μηχανικούς PE/CPE για έργα στο εξωτερικό.

Γιατί να επιλέξετε το Constant Spring Support της Tianshun;

Βαθιά τεχνική κληρονομιά: Βασιζόμενοι σε 14 χρόνια εμπειρίας στον κλάδο και σε μια επαγγελματική ομάδα Ε&Α, παρέχουμε πλήρη τεχνική υποστήριξη από την ανάλυση τάσης αγωγού, τον υπολογισμό επιλογής τύπου έως την καθοδήγηση εγκατάστασης.

Παγκόσμια επαλήθευση έργου: Τα προϊόντα λειτουργούν σταθερά σε ενεργειακά, πετροχημικά και ενεργειακά έργα σε περισσότερες από 40 χώρες σε όλο τον κόσμο, αντέχοντας τις δοκιμές πολλαπλών εκκινήσεων/απενεργοποίησης μονάδων και ακραίων συνθηκών εργασίας.

Προσαρμοσμένη δυνατότητα εξυπηρέτησης: Για ειδικούς περιορισμούς χώρου ή μη τυπικές απαιτήσεις φορτίου, μπορούμε να παρέχουμε προσαρμοσμένες λύσεις σχεδίασης και μηχανικής κατασκευής προβόλου.

Αξιόπιστη εγγύηση μετά την πώληση: Έχουμε δημιουργήσει ένα πλήρες αρχείο πελατών και μηχανισμό απόκρισης, παρέχοντας αξιολόγηση κατάστασης, επαναρύθμιση φορτίου και καθοδήγηση αντικατάστασης κατά τη συντήρηση τερματισμού λειτουργίας, μειώνοντας τους κινδύνους λειτουργίας και συντήρησης των σταθμών ηλεκτροπαραγωγής.
