Σταθερά στηρίγματα ελατηρίων ακριβείας για αγωγό μεγάλης μετατόπισης με ομοιόμορφη απόδοση φορτίου

Μερικές γραμμές συγχωρούν λίγο. Μια κεφαλή νερού ψύξης μπορεί να χειριστεί μια αλλαγή 20% στη δύναμη στήριξης χωρίς να το αντιληφθεί κανείς. Αλλά υπάρχουν γραμμές που δεν συγχωρούν τίποτα - σωληνώσεις εισόδου τουρμπίνας ατμού, ακροφύσια αντιδραστήρα, γραμμές αναρρόφησης συμπιεστή, καλώδια λέβητα υψηλής ενέργειας. Σε αυτά, ακόμη και μια μικρή αλλαγή στην κατακόρυφη δύναμη μπορεί να βάλει μια φλάντζα εκτός ευθυγράμμισης ή να υπερφορτώσει ένα ακροφύσιο. Τότε μετακινείστε από μια μεταβλητή βάση ελατηρίου σε μια σταθερή στήριξη ελατηρίου. ΣτοΤιανσούν, κατασκευάζουμε σταθερά ελατήρια για 14 χρόνια και μάθαμε ότι κάθε έργο έχει τουλάχιστον μερικές τοποθεσίες όπου αυτές είναι αδιαπραγμάτευτες.

Καμπύλη φορτίου-μετατόπισης που λαμβάνεται από τη δοκιμή τύπου ενός σταθερού ελατηρίου στήριξης/ανάρτησης. Ο οριζόντιος άξονας αντιπροσωπεύει μετατόπιση ενώ ο κατακόρυφος άξονας αντιπροσωπεύει φορτίο. Η καμπύλη παραμένει περίπου οριζόντια σε όλη τη διαδρομή εργασίας, αποδεικνύοντας ότι η δύναμη στήριξης παραμένει ουσιαστικά σταθερή όταν οι σωληνώσεις εκτρέπονται λόγω θερμικής διαστολής και συστολής.

Αυτή η δοκιμή τύπου επαληθεύει τη σταθερότητα του φορτίου, τη σταθερότητα πλήρους διαδρομής και τη λειτουργική αξιοπιστία μονάδων σταθερού ελατηρίου. Όλες οι μονάδες παραγωγής υπόκεινται σε βαθμονόμηση φορτίου πριν από την αποστολή, με ελεγχόμενη απόκλιση φορτίου εντός ±6% σύμφωνα με τα ANSI/MSS-SP-58-2018 και NB/T47038-2013.

Αυτά τα προϊόντα ισχύουν για βιομηχανικά συστήματα σωληνώσεων με μεγάλη θερμική μετατόπιση, συμπεριλαμβανομένων των αγωγών κεντρικού ατμού και άλλων σωληνώσεων υψηλής θερμοκρασίας και υψηλής πίεσης.

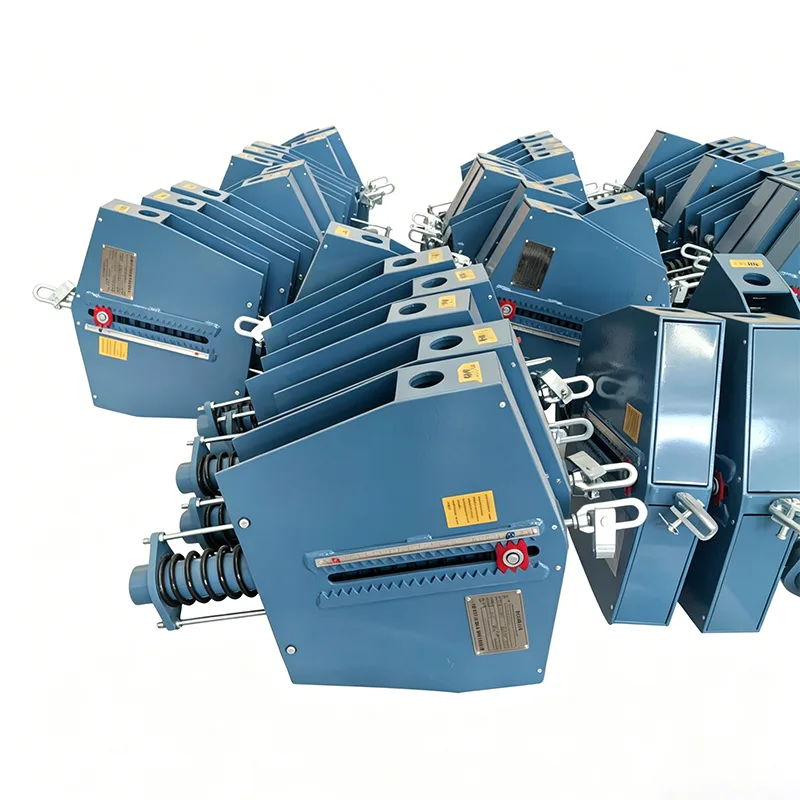

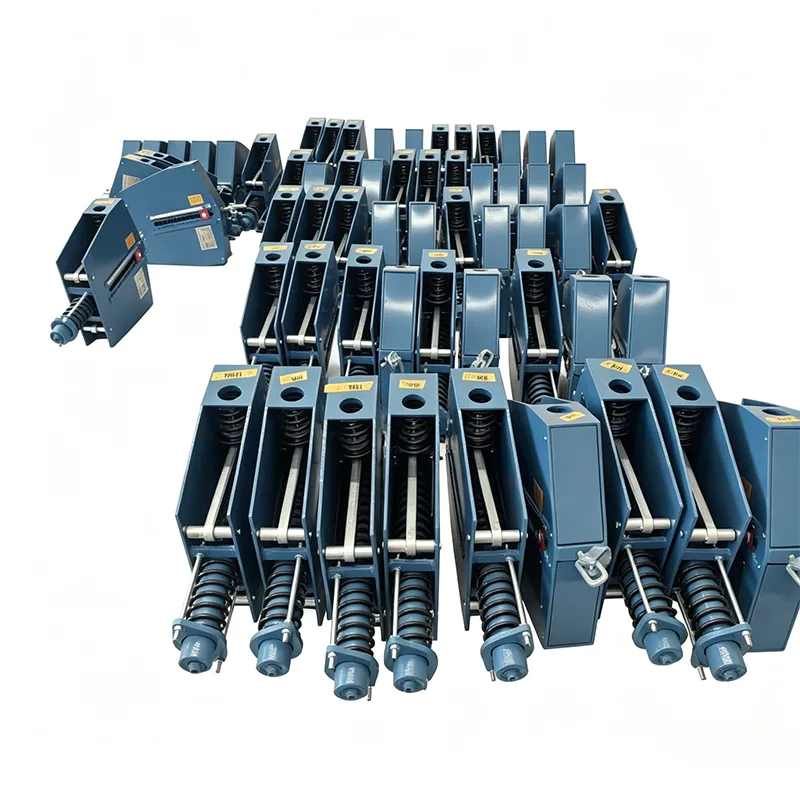

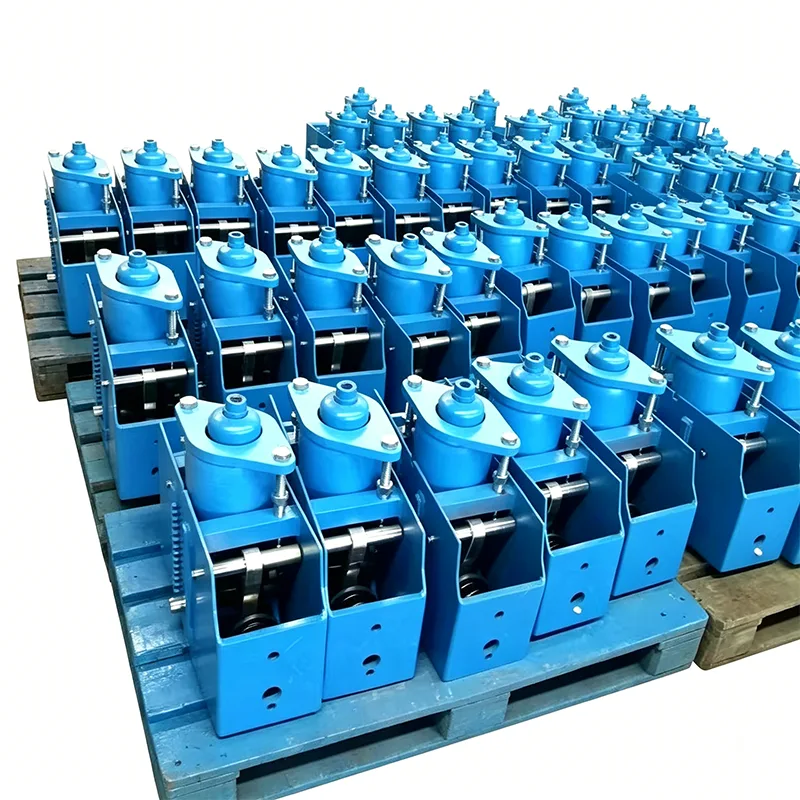

Ο μηχανισμός μέσα σε ένα σταθερό στήριγμα ελατηρίου έχει σχεδιαστεί για να παρέχει μια σχεδόν επίπεδη δύναμη στήριξης σε όλο το εύρος διαδρομής του. Καθώς ο σωλήνας κινείται προς τα πάνω ή προς τα κάτω — μερικές φορές 200 mm, μερικές φορές περισσότερο — το φορτίο στο σημείο στήριξης παραμένει μέσα σε μια σφιχτή ζώνη, συνήθως ±5% ή καλύτερα. Αυτό επιτυγχάνεται μέσω διάταξης μοχλού και πηνίου ελατηρίου, συχνά με μανιβέλα καμπάνας ή μηχανισμό έκκεντρου, ανάλογα με τη σειρά σχεδίασης. Κατασκευάζουμε τόσο οριζόντιους όσο και κατακόρυφους τύπους πλαισίου και μπορούμε να ταιριάξουμε τον φάκελο στερέωσης και διαστάσεων ώστε να ταιριάζει στα υπάρχοντα σχέδια στήριξης σωλήνων.

Όπου τα σταθερά στηρίγματα ελατηρίου χωρούν σε ένα σύστημα υποστήριξης

Μια συνεχής ανοιξιάτικη υποστήριξη δεν λειτουργεί ποτέ μόνη της. Σε μια γραμμή ατμού υψηλής θερμοκρασίας, για παράδειγμα, θα δείτε συνήθως τη διάταξη σταθερού ελατηρίου να λειτουργεί μαζί μεπαπούτσια σωλήναπου απλώνουν το φορτίο καιστηρίγματα σωλήνωνπου χειρίζονται την πλευρική συγκράτηση. Στις εναέριες γραμμές, ο ίδιος μηχανισμός σταθερού ελατηρίου είναι συχνά ενσωματωμένος στο αανοιξιάτικη κρεμάστραδιαμόρφωση — το ελατήριο βρίσκεται σε ένα περίβλημα τοποθετημένο στο επάνω μέρος και μια ράβδος πτώσης συνδέεται με τον σωλήνα από κάτω. Όταν η γραμμή απαιτεί θερμομόνωση στο σημείο στήριξης, συχνά συνδυάζουμε το σταθερό ελατήριο με ένα προμονωμένο στήριγμα σωλήνα για να διατηρείται η μόνωση συνεχής και να αποφεύγεται η απώλεια θερμότητας ή η συμπύκνωση στον σφιγκτήρα. Παρόλο που το ίδιο το ελατήριο είναι το εξάρτημα υψηλών προδιαγραφών, ολόκληρο το σύστημα λειτουργεί μόνο εάν τα παρακείμενα στηρίγματα έχουν σχεδιαστεί σωστά.

Τεχνικές προδιαγραφές προϊόντος

Πρότυπα που Ακολουθούμε

ANSI/MSS SP-58 και SP-69 για σχεδιασμό και κατασκευή

ASME B31.3 για εφαρμογές διεργασιών σωληνώσεων

GB/T 17116

Κατασκευάζεται επίσης σε φύλλα δεδομένων DIN, JIS ή ειδικά για πελάτη

Το εργοστασιακό μας σύστημα ποιότητας είναι πιστοποιημένο κατά ISO 9001:2015. Είναι διαθέσιμη η επιθεώρηση τρίτων για τις απαιτήσεις ASME, API ή PED.

Ερωτήσεις που κάνουν οι πελάτες

Ε1: Πώς μπορώ να ξέρω αν χρειάζομαι όντως μια σταθερή υποστήριξη ελατηρίου ή αν χρειάζεται μια μεταβλητή;

Ελέγξτε την αναφορά καταπόνησης του σωλήνα σας. Εάν η επιτρεπόμενη διακύμανση φορτίου σε αυτό το σημείο στήριξης είναι κάτω από το 6-8% του θερμού φορτίου, βρίσκεστε σε σταθερή περιοχή ελατηρίου. Εάν το όριο φορτίου ακροφυσίου στον συνδεδεμένο εξοπλισμό είναι πολύ στενό, το ίδιο πράγμα. Σε περίπτωση αμφιβολίας, προωθήστε μας την ισομετρική πίεση και θα σας βοηθήσουμε να αποφασίσετε — χωρίς χρέωση.

Ε2: Μπορείτε να ταιριάξετε τις διαστάσεις μιας υπάρχουσας σταθερής στήριξης ελατηρίου που αντικαθιστούμε;

Ναι, αναλαμβάνουμε τακτικά αντίστροφη μηχανική και κατασκευάζουμε ανταλλακτικά για παλαιωμένες μονάδες. Στείλτε μας τα παλιά δεδομένα πινακίδας, τις συνολικές διαστάσεις και τις απαιτήσεις φορτίου και ταξιδιού. Θα κατασκευάσουμε μια νέα μονάδα που θα ταιριάζει με το ίδιο σχέδιο μπουλονιών και τα ίδια υψόμετρα σύνδεσης.

Ε3: Ποια είναι η μεγαλύτερη σταθερή υποστήριξη ελατηρίου που έχετε δημιουργήσει;

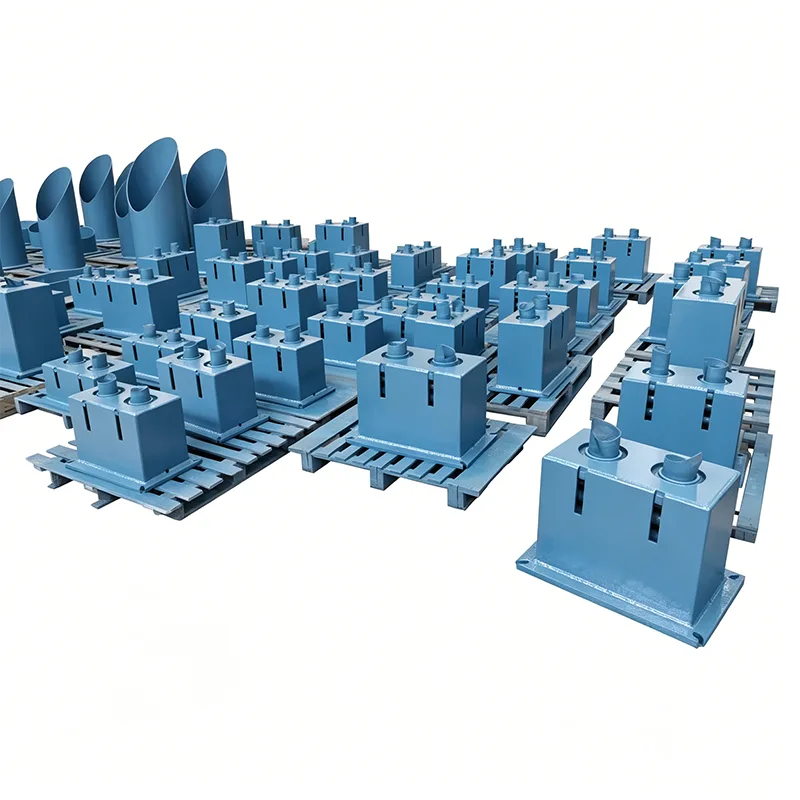

Έχουμε προμηθεύσει μονάδες με χωρητικότητα φορτίου άνω των 40 μετρικών τόνων και εύρος διαδρομής 350 mm. Αυτά ήταν για τις κύριες σωληνώσεις ατμού βαρέος τοίχου σε μια μονάδα παραγωγής ενέργειας. Μπορούμε να μεγαλώσουμε εάν χρειαστεί, αλλά σε ένα συγκεκριμένο σημείο είναι λογικό να συζητήσουμε εάν πολλές μικρότερες μονάδες ή μια διαφορετική διάταξη υποστήριξης θα ήταν πιο πρακτικό.

Ε4: Πώς δοκιμάζετε μια σταθερή υποστήριξη ελατηρίου πριν από την αποστολή;

Τοποθετούμε τη μονάδα σε ένα δοκιμαστικό πλαίσιο, τη ρυθμίζουμε στο καθορισμένο φορτίο και την κυκλώνουμε σε όλη τη διαδρομή πολλές φορές ενώ καταγράφουμε το φορτίο σε πολλές θέσεις. Η διακύμανση του φορτίου πρέπει να εμπίπτει εντός της εγγυημένης ζώνης ανοχής, συνήθως ±5%. Σχεδιάζουμε την πραγματική καμπύλη φορτίου-εκτροπής και τη συμπεριλαμβάνουμε στην αναφορά δοκιμής. Η ζυγαριά ταξιδιού είναι βαθμονομημένη και οι πείροι ασφάλισης έχουν τοποθετηθεί για μεταφορά.

Ε5: Μπορείτε να τα κατασκευάσετε από ανοξείδωτο χάλυβα για υπεράκτια ή διαβρωτικά περιβάλλοντα;

Ναί. Κατασκευάσαμε πλήρη σταθερά στηρίγματα ελατηρίου από ανοξείδωτο χάλυβα 304 και 316 για υπεράκτιες πλατφόρμες και παράκτια τερματικά LNG. Προσφέρουμε επίσης ειδικά συστήματα βαφής — υπεράκτια θαλάσσια επιχρίσματα, αστάρια υψηλής θερμοκρασίας πλούσια σε ψευδάργυρο — ανάλογα με το περιβάλλον εγκατάστασης.

Ε6: Ποιος είναι ο χρόνος παράδοσης για μια σταθερή εντολή ελατηρίου υποστήριξης;

Τα προσαρμοσμένα σταθερά ελατήρια συνήθως αποστέλλονται σε 35–45 ημέρες από την επιβεβαίωση της παραγγελίας. Εάν έχετε πολλές μονάδες με ίδιες παραμέτρους σχεδίασης, μπορούμε να παράγουμε ομαδικά και να συντομεύσουμε το χρονοδιάγραμμα. Οι αντικαταστάσεις έκτακτης ανάγκης για μια μεμονωμένη αποτυχημένη μονάδα μπορούν μερικές φορές να επιταχυνθούν σε 20-25 ημέρες - μιλήστε μας για το χρονοδιάγραμμά σας.

Δοκιμές και Τεκμηρίωση

Τα σταθερά στηρίγματα ελατηρίου εγκαταλείπουν το εργοστάσιό μας με ένα πακέτο τεκμηρίωσης που περιλαμβάνει:

Έκθεση δοκιμής φορτίου με πραγματική καμπύλη φορτίου-εκτροπής

Έκθεση επιθεώρησης διαστάσεων

Πιστοποιητικά υλικού (EN 10204 3.1)

Αρχεία πιστοποίησης διαδικασίας συγκόλλησης (εάν υπάρχουν)

Οδηγίες εγκατάστασης και συντήρησης

Φωτογραφίες της τελικής μονάδας με ορατό σειριακό αριθμό

Μπορούμε επίσης να κανονίσουμε για ανεξάρτητη επιθεώρηση τρίτων κατά τη διάρκεια της δοκιμής. Οι SGS, BV και TÜV έχουν γίνει μάρτυρες δοκιμών στις εγκαταστάσεις μας στο Yangzhou.

Προσαρμογή που χειριζόμαστε

Δεν υπάρχουν δύο σταθερές εφαρμογές ελατηρίου που να είναι ακριβώς όμοιες. Με τα χρόνια, έχουμε προσαρμόσει:

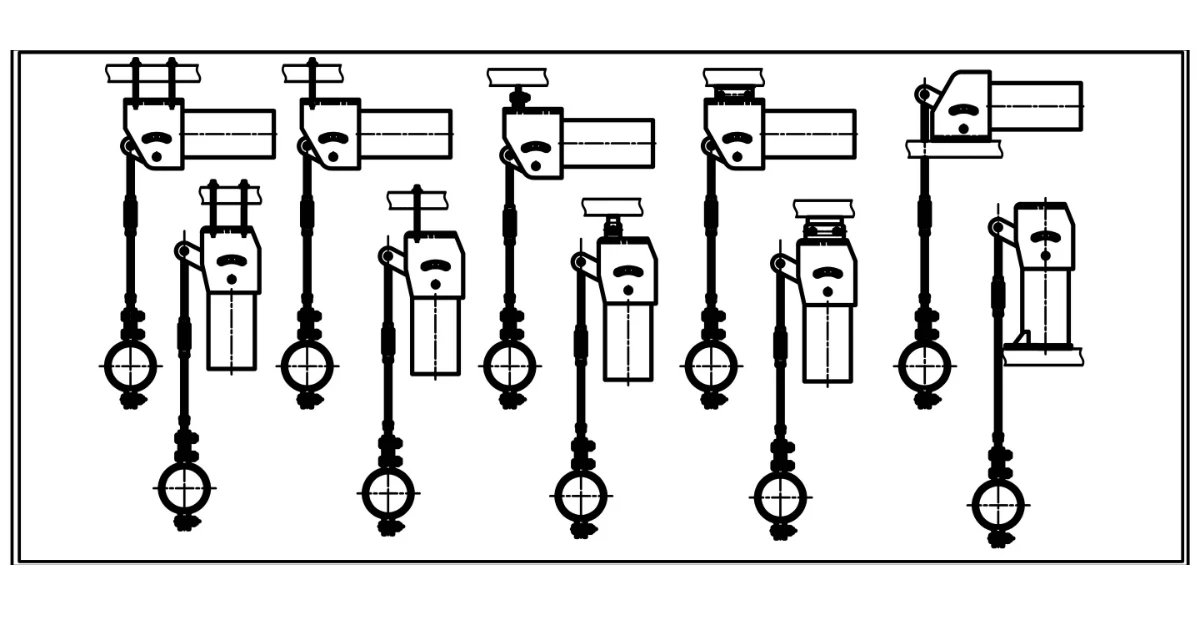

Προσανατολισμός πλαισίου (επιδαπέδιος, τοίχος, οροφής, ανεστραμμένος)

Μη τυπικά μήκη διαδρομής και βήματα φόρτωσης

Σχέδια με διπλά ελατήρια για πολύ βαριά φορτία σε συμπαγές πλαίσιο

Ενσωματωμένη υδραυλική απόσβεση για σεισμικές ή υψηλούς κραδασμούς τοποθεσίες

Ένδειξη θέσης με δυνατότητα απομακρυσμένης ανάγνωσης

Ελατήρια υψηλής θερμοκρασίας για γραμμές ατμού που λειτουργούν πάνω από 450°C

Παρέχετε τα φορτία των σωληνώσεων και τους χωρικούς περιορισμούς και θα κατασκευάσουμε ένα σταθερό στήριγμα ελατηρίου που θα βιδώνει αμέσως.

Σημειώσεις πραγματικού κόσμου από την ομάδα μηχανικών μας

Μερικά πρακτικά σημεία που μάθαμε από έργα σε όλο τον κόσμο:

Όταν ορίζετε σταθερό στήριγμα ελατηρίου, ελέγξτε επίσης τον χάλυβα στήριξης. Μια μονάδα σταθερού ελατηρίου μπορεί να είναι βαριά - μερικές φορές πάνω από έναν τόνο - και η δομική δοκός στην οποία κάθεται πρέπει να το χειριστεί και το φορτίο του σωλήνα.

Να προσδιορίζετε πάντα τις ακίδες κλειδώματος για την αποστολή. Χωρίς αυτά, το ελατήριο μπορεί να κινηθεί κατά τη μεταφορά και η ζυγαριά μπορεί να μετατοπιστεί. Οι καρφίτσες μας είναι βαμμένες με έντονο κόκκινο χρώμα, ώστε το πλήρωμα του ιστότοπου να μην μπορεί να τις χάσει κατά την εγκατάσταση.

Εάν η μονάδα θα εγκατασταθεί σε εξωτερικό χώρο σε περιβάλλον με σκόνη ή άμμο, σκεφτείτε τους σφραγισμένους περιστρεφόμενους δακτυλίους ή εξαρτήματα γράσου. Η βρωμιά στο μηχανισμό του μοχλού είναι ένα από τα λίγα πράγματα που μπορεί να προκαλέσει το κλείσιμο ενός σταθερού ελατηρίου.

Σε εργασίες αντικατάστασης, επαληθεύστε την υπάρχουσα κατεύθυνση ταξιδιού και τον διαθέσιμο χώρο πριν την κατασκευή. Έχουμε δει περιπτώσεις όπου η αρχική μονάδα ήταν στριμωγμένη σε μια σφιχτή γωνία και η νέα χρειαζόταν ένα ελαφρώς διαφορετικό πλαίσιο για να χωρέσει.

Γιατί Tianshun για συνεχείς ανοιξιάτικες υποστηρίξεις;

Τα σταθερά στηρίγματα ελατηρίων είναι το άκρο υψηλής ακρίβειας του κόσμου στήριξης σωλήνων. Δεν μπορείτε να αντέξετε οικονομικά να έχετε ένα χαμηλότερο αποτέλεσμα, επειδή ο συνδεδεμένος εξοπλισμός είναι συνήθως το πιο ακριβό πράγμα στο οικόπεδο. Κατασκευάζουμε αυτές τις μονάδες με την κατανόηση ότι κάποιος πρόκειται να τις αναθέσει στις 3 π.μ. κατά την εκκίνηση μιας μονάδας και πρέπει να δουλέψουν την πρώτη φορά.

Τα σταθερά ελατήρια μας λειτουργούν σήμερα σε μπλοκ ισχύος συνδυασμένου κύκλου, μονάδες ακατέργαστου διυλιστηρίου, γραμμές απόσβεσης πυρόλυσης αιθυλενίου και σωληνώσεις ψυχρού κιβωτίου LNG. Κάθε ένα κατασκευάστηκε στο δικό μας εργοστάσιο Yangzhou, δοκιμάστηκε από την ομάδα μας και στάλθηκε με πλήρη τεκμηρίωση. Δεν επανασυσκευάζουμε το προϊόν κάποιου άλλου — το φτιάχνουμε μόνοι μας.

Εάν το έργο σας περιλαμβάνει σταθερά στηρίγματα ελατηρίων, κρεμάστρες ελατηρίων ή προμονωμένα παπούτσια σωλήνων, στείλτε μας τη λίστα υποστήριξής σας ή τα δεδομένα φόρτωσης. Θα επεξεργαστούμε μια προσφορά απευθείας από το εργοστάσιο, με ένα φύλλο δεδομένων επιλογής και ένα χρονοδιάγραμμα παράδοσης. Μπορείτε επίσης να επισκεφτείτε τη γραμμή παραγωγής μας και να δείτε πώς κατασκευάζουμε και δοκιμάζουμε αυτές τις μονάδες πριν φύγουν από το κατάστημα.
