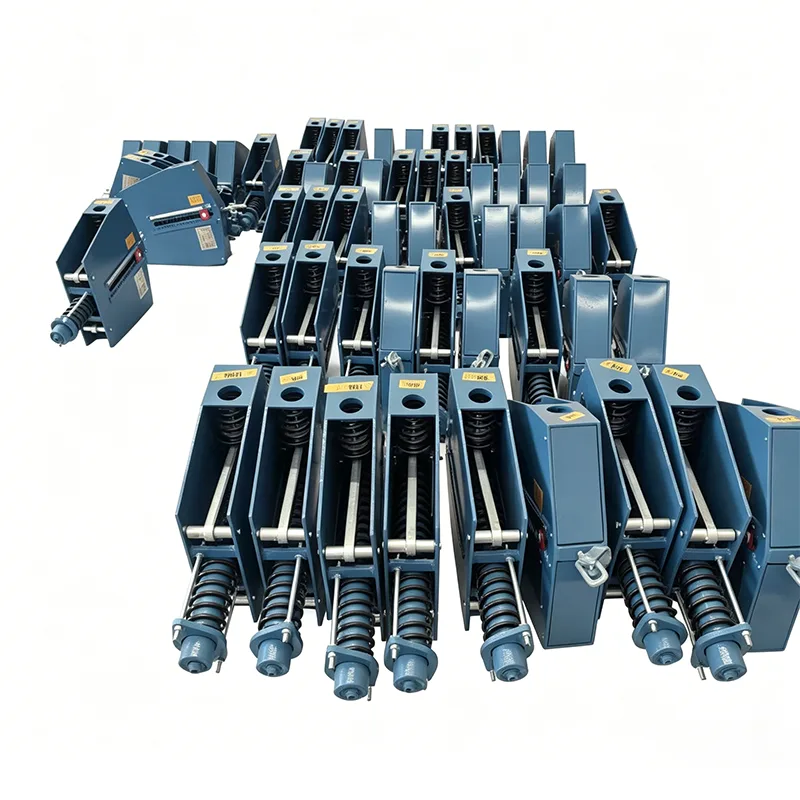

Υποστήριξη σταθερής ελατηρίου Θερμοηλεκτρικού Σταθμού

Η Yangzhou Tianshun Pipeline Technology Co., Ltd., που ιδρύθηκε το 2012, διαθέτει 14 χρόνια βαθιάς τεχνογνωσίας σε λύσεις υποστήριξης αγωγών για τη βιομηχανία ηλεκτρικής ενέργειας, με προϊόντα που εξυπηρετούν δεκάδες έργα εγχώριων σταθμών παραγωγής ενέργειας. Η Υποστήριξη Σταθερών Ελατηρίων Θερμοηλεκτρικού Σταθμού μας είναι ένα εξειδικευμένο προϊόν που αναπτύχθηκε αυστηρά σε συμμόρφωση με τα πρότυπα της σειράς DL/T της βιομηχανίας ηλεκτρικής ενέργειας. Ειδικά βελτιστοποιημένο για τα χαρακτηριστικά συνεχούς λειτουργίας υψηλής θερμοκρασίας, υψηλής πίεσης και μακρού κύκλου των θερμοηλεκτρικών σταθμών, είναι το βασικό στοιχείο υποστήριξης για τα τέσσερα μεγάλα συστήματα αγωγών των σταθμών ηλεκτροπαραγωγής.

Καμπύλη φορτίου-μετατόπισης που λαμβάνεται από τη δοκιμή τύπου ενός σταθερού ελατηρίου στήριξης/ανάρτησης. Ο οριζόντιος άξονας αντιπροσωπεύει μετατόπιση ενώ ο κατακόρυφος άξονας αντιπροσωπεύει φορτίο. Η καμπύλη παραμένει περίπου οριζόντια σε όλη τη διαδρομή εργασίας, αποδεικνύοντας ότι η δύναμη στήριξης παραμένει ουσιαστικά σταθερή όταν οι σωληνώσεις εκτρέπονται λόγω θερμικής διαστολής και συστολής.

Αυτή η δοκιμή τύπου επαληθεύει τη σταθερότητα του φορτίου, τη σταθερότητα πλήρους διαδρομής και τη λειτουργική αξιοπιστία μονάδων σταθερού ελατηρίου. Όλες οι μονάδες παραγωγής υπόκεινται σε βαθμονόμηση φορτίου πριν από την αποστολή, με ελεγχόμενη απόκλιση φορτίου εντός ±6% σύμφωνα με τα ANSI/MSS-SP-58-2018 και NB/T47038-2013.

Αυτά τα προϊόντα ισχύουν για βιομηχανικά συστήματα σωληνώσεων με μεγάλη θερμική μετατόπιση, συμπεριλαμβανομένων των αγωγών κεντρικού ατμού και άλλων σωληνώσεων υψηλής θερμοκρασίας και υψηλής πίεσης.

Μοναδικές Απαιτήσεις Υποστήριξης Σωληνώσεων Θερμοηλεκτρικού Σταθμού

Σε σύγκριση με τους συνηθισμένους βιομηχανικούς αγωγούς, τα συστήματα αγωγών θερμοηλεκτρικών σταθμών λειτουργούν κάτω από πολύ σκληρότερες συνθήκες:

▶  Υψηλή θερμοκρασία και πίεση: Κύριοι αγωγοί ατμού στους 540℃~620℃, πίεση 16MPa~35MPa

▶  Μεγάλη θερμική μετατόπιση: Η κατακόρυφη μετατόπιση των κύριων αγωγών ατμού μπορεί να φτάσει τα 300~500 mm

▶  Βαρέα φορτία: Σωληνώσεις με παχύ τοίχωμα μεγάλης διαμέτρου, φορτίο μονού σημείου ανύψωσης 50~300 τόνοι

▶  Υψηλές απαιτήσεις συνεχούς λειτουργίας: Ετήσιες ώρες λειτουργίας μονάδας ≥7500 ώρες, με τεράστιες απώλειες τερματισμού λειτουργίας

▶  Ευαίσθητο στην ώθηση εξοπλισμού: Εξαιρετικά αυστηρές απαιτήσεις για ώση αγωγού στις εισόδους και εξόδους ατμοστροβίλου

▶  Υψηλό επίπεδο ασφάλειας: Ταξινομούνται ως αγωγοί υπό πίεση, με σημαντικές ευθύνες ασφάλειας

Οι συνηθισμένες κρεμάστρες σταθερού ελατηρίου δεν μπορούν να ανταποκριθούν πλήρως σε αυτές τις απαιτήσεις, καθιστώντας την αποκλειστική υποστήριξη σταθερού ελατηρίου θερμικής ενέργειας απαραίτητη.

Τεχνικές προδιαγραφές προϊόντος

Πίνακας προδιαγραφών Constant Spring Hanger	Παράδειγμα
Μοντέλο / Σειρά	PH, LH, CA, CS, TH
Χωρητικότητα φορτίου (Λειτουργία)	0,1 kN - 500 kN
Σύνολο ταξιδιού	50mm, 100mm, 200mm, 400mm
Πραγματικό ταξίδι	Έως 600 χλστ
Απόκλιση φορτίου (Ανοχή)	±5% (Τυπικό) / ±3% (Υψηλή τιμή)
Θέση Εγκατάστασης	Οριζόντια / Κάθετη
Φινίρισμα στέγασης	Γαλβανισμένο εν θερμώ / Εποξειδικό
Θερμοκρασία λειτουργίας.	-20°C έως +80°C (Περιβάλλον)
Υλικό ελατηρίου	60Si2Mn / 50CrVA
Εύρος προσαρμογής φορτίου	±10% (Προσαρμογή πεδίου)

Τυπικές απαιτήσεις βιομηχανίας ηλεκτρικής ενέργειας

Οι κρεμάστρες και τα στηρίγματα για θερμοηλεκτρικούς σταθμούς πρέπει να συμμορφώνονται με τα ακόλουθα πρότυπα της βιομηχανίας ηλεκτρικής ενέργειας:

Τυπικός αριθμός	Τυπικό όνομα	Βασικές Απαιτήσεις
DL/T 616	Οδηγός Συντήρησης και Ρύθμισης Σωληνώσεων και Υποστηρίξεων Ατμού-Νερού σε Θερμοηλεκτρικούς Σταθμούς	Απαιτήσεις συντήρησης, ρύθμισης και επιθεώρησης λειτουργίας
DL/T 1113	Κωδικός αποδοχής για στηρίγματα αγωγών και κρεμάστρες σε θερμοηλεκτρικούς σταθμούς	Πρότυπα αποδοχής εργοστασίου και εγκατάστασης
DL/T 5054	Τεχνικός Κώδικας Σχεδιασμού Αγωγών Ατμού – Νερού σε Θερμοηλεκτρικούς Σταθμούς	Επιλογή σχεδίου και υπολογισμός φορτίου
GB/T 17116	Στηρίγματα και κρεμάστρες αγωγών Μέρος 1: Τεχνικές προδιαγραφές	Γενικές τεχνικές απαιτήσεις

Η σταθερή υποστήριξη ελατηρίου θερμικής μονάδας παραγωγής ενέργειας πληροί πλήρως όλες τις παραπάνω τυπικές απαιτήσεις και τα έγγραφα παράδοσης του εργοστασίου μπορούν να χρησιμοποιηθούν απευθείας για την επίβλεψη και την αποδοχή της ποιότητας της μονάδας παραγωγής ενέργειας.

Οδηγός επιλογής συστήματος ηλεκτροπαραγωγής

Σύστημα ηλεκτροπαραγωγής	Όνομα αγωγού	Συνιστώμενος τύπος προϊόντος	Τυπικές παράμετροι
Σύστημα Λέβητα	Κύριος αγωγός ατμού	Υποστήριξη σταθερής ελατηρίου Θερμοηλεκτρικού Σταθμού	100~300 τόνοι, εκτόπισμα 200~400mm
Σύστημα Λέβητα	Επαναθερμάνετε τον αγωγό ατμού	Μόνιμη ανοιξιάτικη κρεμάστρα/στήριγμα	80~200 τόνοι, εκτόπισμα 250~450mm
Σύστημα τροφοδοσίας νερού	Αγωγός τροφοδοσίας υψηλής πίεσης	Συνδυασμός σταθερής + μεταβλητής δύναμης	30~100 τόνοι, εκτόπισμα 100~250mm
Σύστημα τουρμπίνας ατμού	Σωληνώσεις εισόδου/εξόδου στροβίλου	Υποστήριξη σταθερού ελατηρίου υψηλής ακρίβειας	50~150 τόνοι, σταθερότητα ≤±4%
Σύστημα αέρα, καυσαερίων & άνθρακα	Αγωγοί θερμού αέρα, Αγωγοί Καυσαερίων	Υποστήριξη ελατηρίου μεταβλητής δύναμης	10~50 τόνοι, εκτόπισμα 50~150mm
Σύστημα ατμού εξαγωγής	Αγωγοί εξόρυξης ατμού σε όλα τα στάδια	Μεταβλητή δύναμη + σταθερή δύναμη	5~50 τόνοι, εκτόπισμα 50~200mm
Σύστημα Αποχέτευσης	Σωληνώσεις αποστράγγισης και εκτόνωσης	Ελατήριο μεταβλητής δύναμης	1~20 τόνοι, εκτόπισμα 30~100mm
Σύστημα Χημικού Νερού	Νερό Μακιγιάζ, Συμπύκνωμα	Άκαμπτη υποστήριξη + μεταβλητή δύναμη	Μικρό φορτίο, μικρή μετατόπιση

5 Βελτιστοποιημένα Σχέδια Συνθηκών Λειτουργίας Σταθμών ηλεκτροπαραγωγής

Βελτιστοποίηση προσαρμογής σε υψηλή θερμοκρασία

Τα ελατήρια χρησιμοποιούν χάλυβα ελατηρίου 60Si2CrVA ανθεκτικό σε υψηλή θερμοκρασία, μειώνοντας το ποσοστό χαλάρωσης της πίεσης κατά 50% στους 400℃

Τα εξαρτήματα υψηλής θερμοκρασίας υιοθετούν χάλυβα ανθεκτικό στη θερμότητα 12Cr1MoV για την αποφυγή ερπυσμού σε υψηλή θερμοκρασία

Εξοπλισμένο με θερμομονωτικά παπούτσια σωλήνων που εμποδίζουν τη μεταφορά θερμότητας από τους αγωγούς στα ελατήρια

Η θερμοκρασία λειτουργίας του ελατηρίου ελέγχεται κάτω από 120℃ για να εξασφαλίσει μακροπρόθεσμη σταθερότητα απόδοσης

Βελτιστοποίηση προστασίας διεπαφής τουρμπίνας ατμού

Η σταθερότητα βελτιώθηκε σε ≤±4%, ελαχιστοποιώντας την ώθηση στους ατμοστρόβιλους

Βαθμονομημένο τόσο για κρύες όσο και για ζεστές συνθήκες εργασίας πριν από την παράδοση

Ένδειξη μετατόπισης με ακρίβεια 1mm για εύκολη παρακολούθηση λειτουργίας

Διαθέσιμες καμπύλες φορτίου-μετατόπισης για την υποστήριξη της ανάλυσης τάσεων του αγωγού

Βελτιστοποίηση αξιοπιστίας λειτουργίας μεγάλου κύκλου

Επιφάνεια έκκεντρου με σβέση υψηλής συχνότητας + επεξεργασία ενανθράκωσης, 5 φορές μεγαλύτερη διάρκεια ζωής

Άξονες καρφίτσας με αυτολιπαινόμενους δακτυλίους, σχεδιασμός χωρίς συντήρηση

Όλα τα μπουλόνια με μέτρα κατά της χαλάρωσης, χωρίς χαλάρωση υπό κραδασμούς

Αντιδιαβρωτική βαθμολογία επιπέδου C4, κατάλληλο για περιβάλλοντα εξωτερικού εργοστασίου

Εγκατάσταση & Θέση σε λειτουργία Βελτιστοποίηση ευκολίας

Ακριβώς βαθμονομημένο σύμφωνα με τα φορτία του ινστιτούτου σχεδιασμού πριν από την παράδοση, άμεση επιτόπια εγκατάσταση

Εξοπλισμένο με ειδικό εργαλείο ξεκλειδώματος, ξεκλείδωμα με ένα κλικ μετά την εγκατάσταση

Εξωτερικός μηχανισμός ρύθμισης φορτίου, που επιτρέπει την ηλεκτρονική ρύθμιση κατά τη λειτουργία

Καθαρίστε τα σημάδια μετατόπισης για εύκολη παρατήρηση από το προσωπικό επιθεώρησης της μονάδας ηλεκτροπαραγωγής

Σχεδιασμός Πλεονασμού Ασφαλείας

Ανώτερα και κατώτερα μηχανικά όρια για την αποφυγή ζημιών κατά τη διάρκεια του ταξιδιού

Συντελεστής ασφαλείας ράβδου κρεμάστρας ≥5 φορές, εξαλείφοντας τον κίνδυνο κατάγματος

Συσκευή προστασίας από κατάγματα ελατηρίου, που εξασφαλίζει ασφαλή στήριξη ακόμα και κάτω από ακραίες συνθήκες

Προειδοποιητικές σημάνσεις υπερφόρτωσης για να προτρέπουν τους χειριστές για έγκαιρο χειρισμό

Εμπειρία λειτουργίας και συντήρησης σταθμού ηλεκτροπαραγωγής (14 χρόνια περίληψης βιομηχανίας)

Κοινά Προβλήματα & Προληπτικά Μέτρα

Πρόβλημα λειτουργίας	Ανάλυση αιτίας	Προληπτικά Μέτρα
Η κλειδαριά ελατηρίου δεν απελευθερώθηκε	Ξεχάστε να αφαιρέσετε τα μπουλόνια ασφάλισης μετά την εγκατάσταση	Πρέπει να περιλαμβάνεται στη λίστα ελέγχου αποδοχής εγκατάστασης
Μπλοκάρισμα μετατόπισης	Ο μηχανισμός σκουριάζει, έλλειψη λίπανσης	Ετήσια επιθεώρηση και λίπανση αξόνων πείρων
Μεγάλη απόκλιση φορτίου	Το πραγματικό βάρος του αγωγού δεν συνάδει με το σχεδιασμό	Ελέγξτε ξανά και προσαρμόστε 1 μήνα μετά τη λειτουργία
Κρεμάστρα με κλίση	Μεγάλη οριζόντια μετατόπιση αγωγού	Επιλέξτε δομές που επιτρέπουν την εκτροπή
Σοβαρή διάβρωση	Εξωτερικά, παραθαλάσσια περιβάλλοντα	Επιλέξτε υλικά από γαλβανισμένο ή ανοξείδωτο χάλυβα

Βασικά σημεία επιθεώρησης σταθμού ηλεκτροπαραγωγής (Συνιστάται ανά τρίμηνο)

Εκτελείται ολοκληρωμένη εσωτερική δοκιμή σε κάθε προϊόν πριν από την αποστολή

Πριν από την αποστολή, κάθε προϊόν περνά από μια πλήρη διαδικασία εσωτερικών δοκιμών. Αυτή η διαδικασία περιλαμβάνει επιθεώρηση διαστάσεων και οπτική, PMI (Positive Material Identification), δοκιμή σκληρότητας, μη καταστροφική δοκιμή MT/PT όπου ισχύει, δοκιμή φορτίου ελατηρίου με καμπύλες φορτίου-μετατόπισης και μέτρηση πάχους επίστρωσης. Παρέχονται αναφορές εργοστασιακών δοκιμών (FTR) και αναφορές δοκιμών υλικού (MTR).

Διευκρίνιση σχετικά με τη Διαπίστευση Τρίτων

Οι εσωτερικές δοκιμές δεν είναι το ίδιο με τις δοκιμές τρίτων που είναι διαπιστευμένες από την ILAC. Εάν απαιτείται δοκιμή από τρίτους ή εργαστηριακές δοκιμές, μπορεί να παρέχεται ως ξεχωριστή προαιρετική υπηρεσία.

Προαιρετικές υπηρεσίες επιθεώρησης από τρίτους (αναφέρονται χωριστά)

1. Δοκιμή υλικού

Αυτή η υπηρεσία καλύπτει την ανάλυση χημικής σύνθεσης, τη δοκιμή εφελκυσμού, τη δοκιμή πρόσκρουσης χαμηλής θερμοκρασίας Charpy και τη δοκιμή σκληρότητας.

2. Συγκόλληση NDT

Οι διαθέσιμες μέθοδοι περιλαμβάνουν τη δοκιμή μαγνητικών σωματιδίων (MT), τη δοκιμή διεισδυτικού υγρού (PT), τη δοκιμή υπερήχων (UT) και την ακτινολογική δοκιμή (RT).

3. Δοκιμή απόδοσης φορτίου ελατηρίου

Περιλαμβάνονται καμπύλες φορτίου-μετατόπισης.

4. Επιθεώρηση αντιδιαβρωτικής προστασίας γαλβανισμού εν θερμώ / εποξειδικής επίστρωσης

5. Δοκιμές με μάρτυρες, εποπτεία εργοστασίου και επιθεώρηση πριν από την αποστολή (PSI)

Τα Διακριτικά μας Πλεονεκτήματα

Συγκριτική αξιολόγηση έναντι του διεθνούς συστήματος υποστήριξης σωλήνων LISEGA

Η ακρίβεια φόρτωσης προϊόντων, τα πρότυπα δοκιμών και τα συστήματα τεκμηρίωσης συγκρίνονται με το διεθνές σύστημα υποστήριξης σωλήνων LISEGA.

Περισσότερα από έναν τυπικό εγχώριο προμηθευτή

Σε αντίθεση με τους τυπικούς εγχώριους κατασκευαστές που παρέχουν μόνο το ίδιο το προϊόν, παρέχουμε μια καμπύλη φορτίου-μετατόπισης με κάθε μονάδα ελατηρίου. Βοηθάμε επίσης στη διευθέτηση δοκιμών SGS τρίτων και επιθεωρήσεων από μάρτυρες, και υποστηρίζουμε ελέγχους εγγράφων από μηχανικούς PE/CPE για έργα στο εξωτερικό.

Παράδοση & Εξυπηρέτηση Έργων Ηλεκτροπαραγωγικού Σταθμού

Πρότυπα παράδοσης έργων ηλεκτροπαραγωγής Εργοστασιακό πακέτο εγγράφων (που πληροί τις απαιτήσεις ποιοτικής επίβλεψης σταθμού ηλεκτροπαραγωγής):

Πιστοποιητικό πιστοποίησης προϊόντος

Πιστοποιητικά ποιότητας υλικού

Εκθέσεις ανοιξιάτικων δοκιμών

Πλήρεις καμπύλες δοκιμής φορτίου μηχανής

Εγχειρίδιο εγκατάστασης και λειτουργίας

Αρχεία επιθεώρησης εργοστασίου

Επιτόπια εξυπηρέτηση:

Τεχνική αποκάλυψη επί τόπου τεχνικού προσωπικού

Οδηγίες εγκατάστασης και θέση σε λειτουργία

Υποστήριξη τμηματικής δοκιμαστικής λειτουργίας σταθμού ηλεκτροπαραγωγής

Συνοδός για δοκιμαστική λειτουργία μονάδας 168 ωρών

Ρεκόρ πορείας έργου σταθμού ηλεκτροπαραγωγής

Εξυπηρέτησαν 30+ έργα εγχώριων σταθμών ηλεκτροπαραγωγής, συμπεριλαμβανομένων μονάδων 300MW, 600MW, 1000MW

Παρείχε υποστήριξη για τέσσερις μεγάλους αγωγούς μιας υπερ-υπερκρίσιμης μονάδας 1000MW

Αντικαταστάθηκαν πάνω από 200 στηρίγματα/κρεμάστρες σε έργο ανακαίνισης θερμοηλεκτρικού σταθμού

Κανένα παράπονο ποιότητας για συναπτά έτη, υψηλό ποσοστό επανάληψης αγορών από σταθμούς ηλεκτροπαραγωγής

Δέσμευση εξυπηρέτησης μετά την πώληση

3 χρόνια εγγύηση προϊόντος, δωρεάν επισκευή και αντικατάσταση κατά τη διάρκεια της περιόδου εγγύησης

24ωρη ανταπόκριση σε θέματα έκτακτης ανάγκης σταθμού ηλεκτροπαραγωγής, επιτόπια υποστήριξη εντός 48 ωρών

Δια βίου τεχνική διαβούλευση και προμήθεια ανταλλακτικών

Διατίθεται ετήσια υπηρεσία υποστήριξης/επιθεώρησης κρεμάστρας

Το Thermal Power Plant Constant Spring Support είναι η αξιόπιστη επιλογή υποστήριξης για αγωγούς υψηλής θερμοκρασίας και υψηλής πίεσης σε θερμοηλεκτρικούς σταθμούς. Με 14 χρόνια βαθιάς εμπειρίας στη βιομηχανία ηλεκτρικής ενέργειας, κατανοούμε πλήρως τις συνθήκες εργασίας των σταθμών παραγωγής ενέργειας και τις τυπικές απαιτήσεις, διασφαλίζοντας την ασφαλή και σταθερή λειτουργία της μονάδας με επαγγελματικά προϊόντα και υπηρεσίες.
