Συνεχής υποστήριξη ελατηρίου για αγωγό

Συνεχής υποστήριξη ελατηρίου για αγωγό

Κατά τη λειτουργία βιομηχανικών συστημάτων σωληνώσεων, η ακατάλληλη επιλογή λύσεων υποστήριξης οδηγεί συχνά σε μια σειρά προβλημάτων:

▶  Υπερβολική καταπόνηση του αγωγού: Όταν οι αγωγοί υψηλής θερμοκρασίας υφίστανται θερμική μετατόπιση, οι αλλαγές στη δύναμη στήριξης προκαλούν ρωγμές συγκόλλησης και διαρροή αρμού

▶  Βλάβη διεπαφής εξοπλισμού: Η θερμική ώθηση διαστολής των αγωγών μεταδίδεται σε ευαίσθητο εξοπλισμό όπως αντλίες και συμπιεστές, με αποτέλεσμα τη μετατόπιση του εξοπλισμού ή την αστοχία σφράγισης

▶  Αποτυχία μπλοκαρίσματος στήριξης και κρεμάστρας: Η ακατάλληλη εγκατάσταση και θέση σε λειτουργία εμποδίζουν τα ελατήρια να λειτουργούν κανονικά, προκαλώντας χαλάρωση και παραμόρφωση του αγωγού

▶  Υψηλό κόστος λειτουργίας και συντήρησης: Η συχνή συντήρηση και αντικατάσταση επηρεάζουν τη συνέχεια της παραγωγής

Για να αντιμετωπίσουμε αυτά τα κοινά προβλήματα του κλάδου, παρέχουμε μια ώριμη λύση που επαληθεύεται από 14 χρόνια πρακτικής μηχανικής — Συνεχής υποστήριξη ελατηρίου για τον αγωγό.

Καμπύλη φορτίου-μετατόπισης που λαμβάνεται από τη δοκιμή τύπου ενός σταθερού ελατηρίου στήριξης/ανάρτησης. Ο οριζόντιος άξονας αντιπροσωπεύει μετατόπιση ενώ ο κατακόρυφος άξονας αντιπροσωπεύει φορτίο. Η καμπύλη παραμένει περίπου οριζόντια σε όλη τη διαδρομή εργασίας, αποδεικνύοντας ότι η δύναμη στήριξης παραμένει ουσιαστικά σταθερή όταν οι σωληνώσεις εκτρέπονται λόγω θερμικής διαστολής και συστολής.

Αυτή η δοκιμή τύπου επαληθεύει τη σταθερότητα του φορτίου, τη σταθερότητα πλήρους διαδρομής και τη λειτουργική αξιοπιστία μονάδων σταθερού ελατηρίου. Όλες οι μονάδες παραγωγής υπόκεινται σε βαθμονόμηση φορτίου πριν από την αποστολή, με ελεγχόμενη απόκλιση φορτίου εντός ±6% σύμφωνα με τα ANSI/MSS-SP-58-2018 και NB/T47038-2013.

Αυτά τα προϊόντα ισχύουν για βιομηχανικά συστήματα σωληνώσεων με μεγάλη θερμική μετατόπιση, συμπεριλαμβανομένων των αγωγών κεντρικού ατμού και άλλων σωληνώσεων υψηλής θερμοκρασίας και υψηλής πίεσης.

Τεχνικές προδιαγραφές προϊόντος

Πίνακας προδιαγραφών Constant Spring Hanger	Παράδειγμα
Μοντέλο / Σειρά	PH, LH, CA, CS, TH
Χωρητικότητα φορτίου (Λειτουργία)	0,1 kN - 500 kN
Σύνολο ταξιδιού	50mm, 100mm, 200mm, 400mm
Πραγματικό ταξίδι	Έως 600 χλστ
Απόκλιση φορτίου (Ανοχή)	±5% (Τυπικό) / ±3% (Υψηλή τιμή)
Θέση Εγκατάστασης	Οριζόντια / Κάθετη
Φινίρισμα στέγασης	Γαλβανισμένο εν θερμώ / Εποξειδικό
Θερμοκρασία λειτουργίας.	-20°C έως +80°C (Περιβάλλον)
Υλικό ελατηρίου	60Si2Mn / 50CrVA
Εύρος προσαρμογής φορτίου	±10% (Προσαρμογή πεδίου)

Τοποθέτηση προϊόντος και βασική αξία

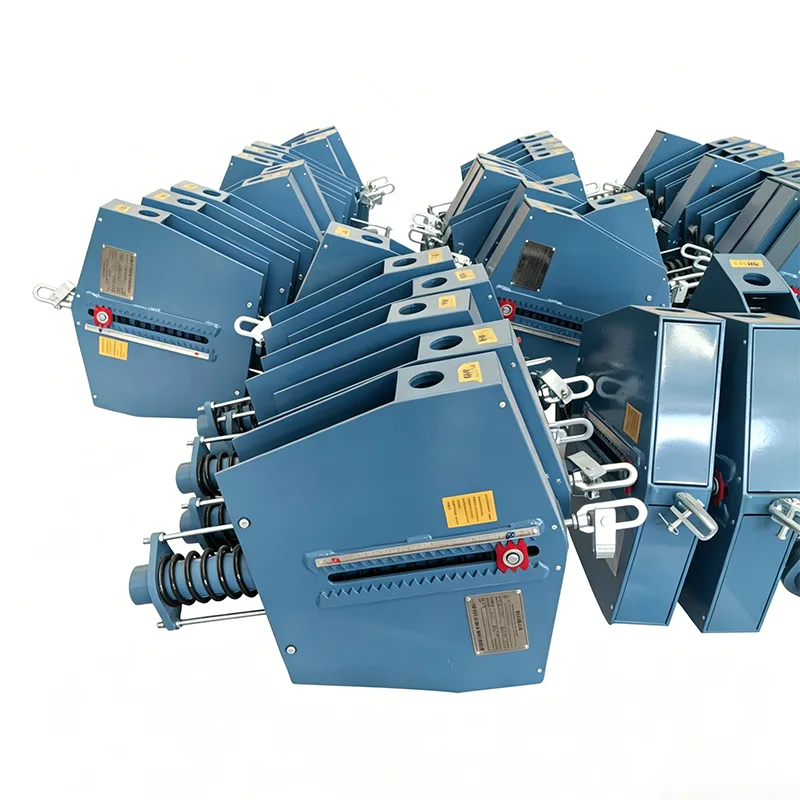

Το Constant Spring Support for Pipeline είναι μια συσκευή στήριξης σταθερής δύναμης τύπου βάσης, ειδικά σχεδιασμένη για την κάτω στήριξη αγωγών, κατάλληλη για συνθήκες εργασίας όπου δεν υπάρχει χώρος ανύψωσης πάνω από τον αγωγό και απαιτείται στήριξη από τη βάση ή την πλατφόρμα προς τα πάνω.

Διαφορετικά από τους τύπους κρεμάστρας, το στήριγμα ελατηρίου σταθερής δύναμης τοποθετείται απευθείας σε χαλύβδινες δοκούς, θεμέλια από σκυρόδεμα ή μεταλλικές κατασκευές στήριξης και συνδέεται με το κάτω μέρος του αγωγού μέσω της βάσης. Σε όλη τη διαδικασία της κατακόρυφης θερμικής μετατόπισης του αγωγού, παράγει πάντα σταθερή δύναμη στήριξης με τον ρυθμό αλλαγής φορτίου να ελέγχεται εντός ±5%, εξαλείφοντας ουσιαστικά την πρόσθετη πίεση που προκαλείται από τη θερμική μετατόπιση.

Από την ίδρυσή της το 2012, η ​​Yangzhou Tianshun Pipeline Technology έχει παράσχει δεκάδες χιλιάδες σετ προϊόντων υποστήριξης αγωγών για έργα ηλεκτρικής ενέργειας και πετροχημικών σε περισσότερες από 40 χώρες σε όλο τον κόσμο, συσσωρεύοντας πλούσια εμπειρία εφαρμογής επί τόπου.

Οδηγός επιλογής: Πότε να επιλέξετε υποστήριξη σταθερής δύναμης

Σύμφωνα με το βιομηχανικό πρότυπο NB/T 47038—2019 Constant Force Spring Supports and Hangers, σε συνδυασμό με την εμπειρία πρακτικής μηχανικής, τα κριτήρια επιλογής είναι τα εξής:

Συνθήκη κρίσης	Συνιστώμενη Λύση
Κατακόρυφη θερμική μετατόπιση αγωγού ＞ 12mm	Δώστε προτεραιότητα στα στηρίγματα ελατηρίων και στις κρεμάστρες σταθερής δύναμης
Κατακόρυφη θερμική μετατόπιση αγωγού ≤ 12mm	Τα στηρίγματα ελατηρίων μεταβλητής δύναμης και οι κρεμάστρες είναι προαιρετικά
Απαίτηση ρυθμού αλλαγής φορτίου ≤ 6%	Πρέπει να επιλεγούν στηρίγματα ελατηρίων και κρεμάστρες σταθερής δύναμης
Συνδέεται με ευαίσθητο εξοπλισμό (ατμοστρόβιλοι, αντλίες, συμπιεστές)	Πρέπει να επιλεγούν στηρίγματα ελατηρίων και κρεμάστρες σταθερής δύναμης
Δεν υπάρχει χώρος ανύψωσης πάνω από τον αγωγό	Επιλέξτε Constant Spring Support for Pipeline (υποστήριξη τύπου βάσης)
Δοκοί κατασκευής από χάλυβα πάνω από τον αγωγό	Οι ελατηριωτές κρεμάστρες σταθερής ισχύος είναι προαιρετικές

Απαραίτητες παράμετροι για την επιλογή (παρέχετε ακριβή αντιστοίχιση):

▶  Εργαζόμενο φορτίο αγωγού (συμπεριλαμβανομένου του βάρους του αγωγού, του μέσου και του μονωτικού στρώματος)

▶  Τιμή κατακόρυφης θερμικής μετατόπισης του αγωγού από ψυχρή σε θερμή κατάσταση

▶  Εύρος θερμοκρασίας περιβάλλοντος εργασίας

▶  Περιορισμοί χώρου εγκατάστασης επιτόπου

▶  Απαιτήσεις προτύπων εκτέλεσης (εθνικό πρότυπο / χημικό πρότυπο / πρότυπο ισχύος)

Τεχνικές προδιαγραφές προϊόντος

Κατηγορία παραμέτρων	Τεχνικοί δείκτες	Παρατηρήσεις
Εύρος φόρτωσης	0,5kN ~ 800kN	Προδιαγραφές εξαιρετικά μεγάλου φορτίου προσαρμόσιμες
Εύρος μετατόπισης	50mm ~ 400mm	Συνιστάται περιθώριο μετατόπισης 20%.
Σταθερότητα φορτίου	≤±5%	Υπεραπόδοση εθνικών προτύπων απαίτησης ≤6%
Θερμοκρασία εργασίας	-20℃ ~ 450℃	Προσαρμόσιμο για ειδικές συνθήκες εργασίας
Εύρος ρύθμισης φορτίου	±10%	Διατίθεται επιτόπου λεπτή ρύθμιση
Τύπος εγκατάστασης	Υποστήριξη τύπου βάσης	Εγκατάσταση κάτω ριζοβολίας
Πρότυπα εκτέλεσης	NB/T 47038, HG/T 20644, GB/T 17116	Μπορεί να ακολουθεί πρότυπα που καθορίζονται από τον πελάτη
Ανοιξιάτικο υλικό	Χάλυβας ελατηρίου 60Si2MnA	Διαδικασία θερμικής επεξεργασίας κενού
Υλικό κελύφους	δομικός χάλυβας Q345B	Ολοκληρωμένη διαμόρφωση συγκόλλησης

Σύγκριση απόδοσης διαφορετικών λύσεων υποστήριξης

Στοιχείο σύγκρισης	Υποστήριξη ελατηρίου σταθερής δύναμης	Υποστήριξη ελατηρίου μεταβλητής δύναμης	Άκαμπτη σταθερή υποστήριξη
Ρυθμός αλλαγής φορτίου	≤±5%	15%~25%	100% (χωρίς αποζημίωση μετατόπισης)
Εφαρμόσιμη μετατόπιση	＞12mm, μέγιστο 500mm	≤50mm	0 (χωρίς μετατόπιση)
Επιπτώσεις στην τάση του αγωγού	Σχεδόν κανένα επιπλέον άγχος	Ορισμένο πρόσθετο άγχος	Σοβαρή συγκέντρωση στρες
Προστασία εξοπλισμού	Καλύτερη, ελάχιστη ώθηση	Μέσος	Κακή, ώθηση μεταδίδεται άμεσα
Δομική πολυπλοκότητα	Σχετικά ψηλά	Απλός	Το πιο απλό
Κόστος προμήθειας	Σχετικά ψηλά	Μέσον	Κατώτατος
Κόστος πλήρους κύκλου ζωής	Χαμηλότερη (χωρίς συντήρηση, μεγάλη διάρκεια ζωής)	Μέσον	Υψηλότερη (συχνή συντήρηση)
Προτεινόμενα σενάρια	Σωληνώσεις μεγάλων αποστάσεων υψηλής θερμοκρασίας και υψηλής πίεσης, σύνδεση ευαίσθητου εξοπλισμού	Σωληνώσεις μεσαίας και μικρής διαμέτρου σε γενική θερμοκρασία	Κοντοί αγωγοί χωρίς θερμική μετατόπιση

Αν και το αρχικό κόστος προμήθειας του Constant Spring Support for Pipeline είναι σχετικά υψηλό, από την προοπτική πλήρους κύκλου ζωής άνω των 10 ετών, το συνολικό του κόστος είναι ανώτερο από άλλες λύσεις λόγω του χαρακτηριστικού του χωρίς συντήρηση, της υψηλής αξιοπιστίας και του χαμηλού ποσοστού αστοχίας.

Διασφάλιση Παραγωγής και Ποιοτικού Ελέγχου

Εκτελείται ολοκληρωμένη εσωτερική δοκιμή σε κάθε προϊόν πριν από την αποστολή

Πριν από την αποστολή, κάθε προϊόν περνά από μια πλήρη διαδικασία εσωτερικών δοκιμών. Αυτή η διαδικασία περιλαμβάνει επιθεώρηση διαστάσεων και οπτική, PMI (Positive Material Identification), δοκιμή σκληρότητας, μη καταστροφική δοκιμή MT/PT όπου ισχύει, δοκιμή φορτίου ελατηρίου με καμπύλες φορτίου-μετατόπισης και μέτρηση πάχους επίστρωσης. Παρέχονται αναφορές εργοστασιακών δοκιμών (FTR) και αναφορές δοκιμών υλικού (MTR).

Διευκρίνιση σχετικά με τη Διαπίστευση Τρίτων

Οι εσωτερικές δοκιμές δεν είναι το ίδιο με τις δοκιμές τρίτων που είναι διαπιστευμένες από την ILAC. Εάν απαιτείται δοκιμή από τρίτους ή εργαστηριακές δοκιμές, μπορεί να παρέχεται ως ξεχωριστή προαιρετική υπηρεσία.

Προαιρετικές υπηρεσίες επιθεώρησης από τρίτους (αναφέρονται χωριστά)

1. Δοκιμή υλικού

Αυτή η υπηρεσία καλύπτει την ανάλυση χημικής σύνθεσης, τη δοκιμή εφελκυσμού, τη δοκιμή πρόσκρουσης χαμηλής θερμοκρασίας Charpy και τη δοκιμή σκληρότητας.

2. Συγκόλληση NDT

Οι διαθέσιμες μέθοδοι περιλαμβάνουν τη δοκιμή μαγνητικών σωματιδίων (MT), τη δοκιμή διεισδυτικού υγρού (PT), τη δοκιμή υπερήχων (UT) και την ακτινολογική δοκιμή (RT).

3. Δοκιμή απόδοσης φορτίου ελατηρίου

Περιλαμβάνονται καμπύλες φορτίου-μετατόπισης.

4. Επιθεώρηση αντιδιαβρωτικής προστασίας γαλβανισμού εν θερμώ / εποξειδικής επίστρωσης

5. Δοκιμές με μάρτυρες, εποπτεία εργοστασίου και επιθεώρηση πριν από την αποστολή (PSI)

Τα Διακριτικά μας Πλεονεκτήματα

Συγκριτική αξιολόγηση έναντι του διεθνούς συστήματος υποστήριξης σωλήνων LISEGA

Η ακρίβεια φόρτωσης των προϊόντων μας, τα πρότυπα δοκιμών και τα συστήματα τεκμηρίωσης συγκρίνονται με το διεθνές σύστημα υποστήριξης σωλήνων LISEGA.

Περισσότερα από έναν τυπικό εγχώριο προμηθευτή

Σε αντίθεση με τους τυπικούς εγχώριους κατασκευαστές που παρέχουν μόνο το ίδιο το προϊόν, παρέχουμε μια καμπύλη φορτίου-μετατόπισης με κάθε μονάδα ελατηρίου. Βοηθάμε επίσης στη διευθέτηση δοκιμών SGS τρίτων και επιθεωρήσεων από μάρτυρες, και υποστηρίζουμε ελέγχους εγγράφων από μηχανικούς PE/CPE για έργα στο εξωτερικό.

Κοινά προβλήματα και λύσεις

Πρόβλημα επί τόπου	Πιθανή αιτία	Διάλυμα
Μη φυσιολογικός θόρυβος από τη στήριξη κατά τη μετατόπιση του αγωγού	Τριβή μεταξύ κυλίνδρου και οδηγού	Απλώστε γράσο τακτικά
Η πραγματική μετατόπιση δεν συνάδει με το σχεδιασμό	Απόκλιση υπολογισμού τάσης αγωγού	Το φορτίο επιτόπου μπορεί να ρυθμιστεί με ακρίβεια εντός εύρους ±10%.
Υπερβολική συμπίεση ελατηρίου	Λανθασμένη επιλογή ή υπερφόρτωση	Υπολογίστε ξανά το φορτίο και αντικαταστήστε το αντίστοιχο μοντέλο
Υποστηρίξτε παραμόρφωση βάσης	Ανεπαρκής δύναμη θεμελίωσης ριζοβολίας	Ενισχύστε τη βάση ή αυξήστε την περιοχή στήριξης
Σοβαρή διάβρωση	Ισχυρή περιβαλλοντική διαβρωτικότητα	Επιλέξτε υλικό από ανοξείδωτο χάλυβα ή προσθέστε αντιδιαβρωτική επίστρωση

Διαδικασία Εξυπηρέτησής μας

1.Τεχνική διαβούλευση: Η επαγγελματική ομάδα πωλήσεων παρέχει προτάσεις επιλογής με βάση τις παραμέτρους του αγωγού σας

2.Επιβεβαίωση προγράμματος: Έκδοση προδιαγραφών προϊόντων και προσφορών, επιβεβαίωση των τεχνικών απαιτήσεων και του χρόνου παράδοσης

3. Παραγωγή και κατασκευή: Παραγωγή σύμφωνα με παραγγελίες, ανατροφοδότηση προόδου παραγωγής διαθέσιμη κατά τη διάρκεια της διαδικασίας

4.Επιθεώρηση εργοστασίου: Πλήρης επιθεώρηση με συνημμένες εκθέσεις δοκιμών και πιστοποιητικά προσόντων

5. Logistics και παράδοση: 7-15 ημέρες παράδοση για συμβατικά μοντέλα, προσαρμοσμένα προϊόντα που παραδίδονται σύμφωνα με τον συμφωνημένο κύκλο

6. Υποστήριξη μετά την πώληση: Παρέχετε καθοδήγηση εγκατάστασης, απαντήστε σε προβλήματα ποιότητας προϊόντων εντός 24 ωρών

Η Yangzhou Tianshun Pipeline Technology τηρεί πάντα την επιχειρηματική φιλοσοφία της "σταθερής ποιότητας, επαγγελματική εξυπηρέτηση". Τα προϊόντα μας λειτουργούν σταθερά σε έργα μηχανικής σε περισσότερες από 40 χώρες, συμπεριλαμβανομένων των Ηνωμένων Πολιτειών, του Ηνωμένου Βασιλείου, της Βραζιλίας, της Σιγκαπούρης και της Νότιας Αφρικής. Η επιλογή σταθερής υποστήριξης ελατηρίου για τον αγωγό σημαίνει την επιλογή μιας αξιόπιστης λύσης υποστήριξης αγωγών που επαληθεύεται από παγκόσμιες πρακτικές μηχανικής.
