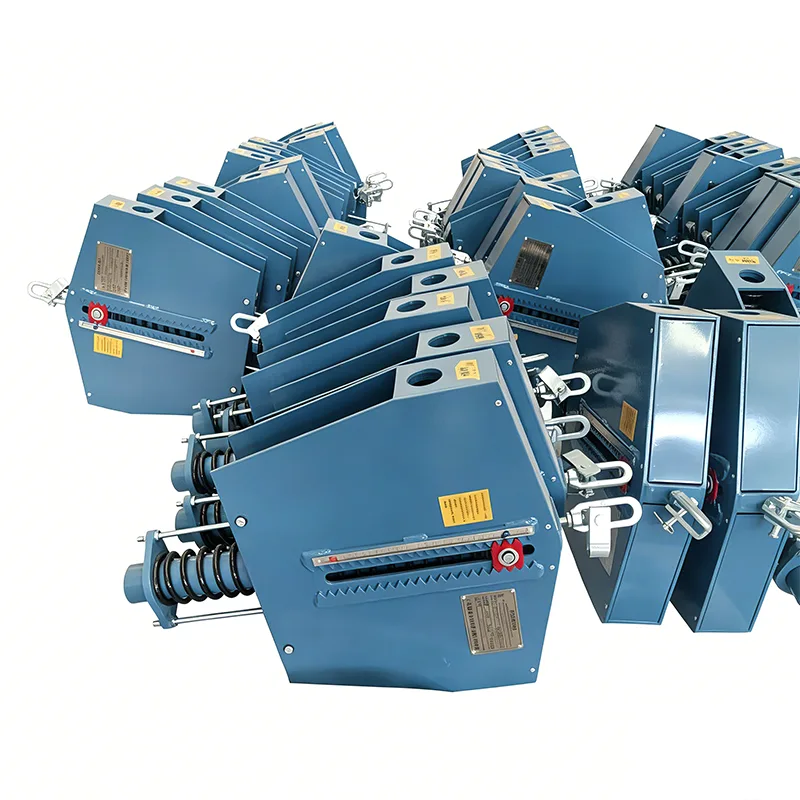

Υποστήριξη σταθερού ελατηρίου Steam Pipe

Οι αγωγοί ατμού δημιουργούν σημαντική θερμική μετατόπιση κατά τη λειτουργία και είναι ιδιαίτερα ευαίσθητοι στη διακύμανση του φορτίου. Όταν η θερμοκρασία του αγωγού αυξάνεται από τη θερμοκρασία περιβάλλοντος στη θερμοκρασία λειτουργίας, θα συμβεί κατακόρυφη μετατόπιση που κυμαίνεται από αρκετά εκατοστά έως δεκάδες εκατοστά. Εάν υιοθετηθούν συμβατικές συσκευές υποστήριξης, το φορτίο θα αυξομειωθεί δραστικά μαζί με τη μετατόπιση, με αποτέλεσμα τη συγκέντρωση της τάσης του σωλήνα, τη ζημιά στις συνδέσεις του εξοπλισμού και ακόμη και τη ρήξη του σωλήνα. Το Steam Pipe Constant Spring Support είναι μια ειδική μονάδα υποστήριξης που αναπτύχθηκε για την επίλυση τέτοιων προβλημάτων. Παρέχει σχεδόν σταθερή δύναμη στήριξης σε όλη τη διαδρομή μετατόπισης, διασφαλίζοντας την ασφαλή και αξιόπιστη λειτουργία των συστημάτων σωληνώσεων ατμού.

Καμπύλη φορτίου-μετατόπισης που λαμβάνεται από τη δοκιμή τύπου ενός σταθερού ελατηρίου στήριξης/ανάρτησης. Ο οριζόντιος άξονας αντιπροσωπεύει μετατόπιση ενώ ο κατακόρυφος άξονας αντιπροσωπεύει φορτίο. Η καμπύλη παραμένει περίπου οριζόντια σε όλη τη διαδρομή εργασίας, αποδεικνύοντας ότι η δύναμη στήριξης παραμένει ουσιαστικά σταθερή όταν οι σωληνώσεις εκτρέπονται λόγω θερμικής διαστολής και συστολής.

Αυτή η δοκιμή τύπου επαληθεύει τη σταθερότητα του φορτίου, τη σταθερότητα πλήρους διαδρομής και τη λειτουργική αξιοπιστία μονάδων σταθερού ελατηρίου. Όλες οι μονάδες παραγωγής υπόκεινται σε βαθμονόμηση φορτίου πριν από την αποστολή, με ελεγχόμενη απόκλιση φορτίου εντός ±6% σύμφωνα με τα ANSI/MSS-SP-58-2018 και NB/T47038-2013.

Αυτά τα προϊόντα ισχύουν για βιομηχανικά συστήματα σωληνώσεων με μεγάλη θερμική μετατόπιση, συμπεριλαμβανομένων των αγωγών κεντρικού ατμού και άλλων σωληνώσεων υψηλής θερμοκρασίας και υψηλής πίεσης.

Αρχή Εργασίας & Δομική Σύνθεση

Σχεδιασμένο με βάση την αρχή της ισορροπίας ροπής, το Steam Pipe Constant Spring Support μετατρέπει την ελαστική δύναμη των ελατηρίων σε σταθερή δύναμη στήριξης μέσω ενός μηχανισμού σύνδεσης. Όταν ο αγωγός κινείται κατακόρυφα, η παραμόρφωση του ελατηρίου αντισταθμίζεται από το σύστημα σύνδεσης για να διατηρείται μια σταθερή δύναμη εξόδου, με τον ρυθμό μεταβολής του φορτίου να ελέγχεται εντός 5%.

Τα τυπικά προϊόντα αποτελούνται από τα ακόλουθα βασικά συστατικά:

▶  Συναρμολόγηση ελατηρίου: Κατασκευασμένο από κράμα χάλυβα ελατηρίου υψηλής αντοχής και υποβάλλεται σε πολλαπλές διαδικασίες θερμικής επεξεργασίας.

▶  Μηχανισμός εξισορρόπησης ροπών: Σύνδεσμος και συγκρότημα έκκεντρου επεξεργασμένο με ακρίβεια.

▶  Συσκευή ρύθμισης φορτίου: Επιτρέπει την ακριβή επιτόπια ρύθμιση του φορτίου εξόδου.

▶  Ένδειξη μετατόπισης: Εμφανίζει ξεκάθαρα την πραγματική μετατόπιση των αγωγών.

▶  Συσκευές περιβλήματος και σύνδεσης: Κατασκευασμένο από ανθρακούχο χάλυβα υψηλής ποιότητας με αντιδιαβρωτική επεξεργασία επιφάνειας.

Τεχνικές προδιαγραφές προϊόντος

Βασικά Τεχνικά Χαρακτηριστικά

▶  Εξαιρετική απόδοση σταθερής δύναμης: Ποσοστό μεταβολής φορτίου ≤ 5% σε όλη τη διαδρομή, υπερβαίνοντας τις απαιτήσεις των εθνικών προτύπων.

▶  Μεγάλο εύρος μετατόπισης: Η μέγιστη μετατόπιση φτάνει τα 400 mm, ιδανική για αγωγούς ατμού υψηλής θερμοκρασίας μεγάλης διαμέτρου.

▶  Ολοκληρωμένη κάλυψη φορτίου: Διατίθεται μια πλήρης σειρά χαρακτηριστικών φορτίων από 0,5 kN έως 500 kN.

▶  Συμπαγής δομή: Υιοθετώντας βελτιστοποιημένο χωρικό σχεδιασμό, ο συνολικός όγκος του είναι 20% μικρότερος από τα παραδοσιακά σταθερά στηρίγματα ελατηρίων.

▶  Εύκολη εγκατάσταση: Προρυθμίστε το καθορισμένο φορτίο πριν από την παράδοση, που απαιτεί μόνο απλή στερέωση για επιτόπια θέση σε λειτουργία.

▶  Υψηλή ασφάλεια και αξιοπιστία: Εξοπλισμένο με συσκευές προστασίας υπερφόρτωσης και περιορισμού ταξιδιού για την αποφυγή τυχαίας ζημιάς.

Σύγκριση απόδοσης με υποστηρίγματα μεταβλητών ελατηρίων

Τυπικές τεχνικές παράμετροι

Τυπικά σενάρια εφαρμογής

Το Steam Pipe Constant Spring Support εφαρμόζεται κυρίως σε συστήματα σωληνώσεων ατμού που διαθέτουν μεγάλη θερμική μετατόπιση και αυστηρές απαιτήσεις σταθερότητας φορτίου:

▶  Κύριοι αγωγοί ατμού και αγωγοί αναθέρμανσης ατμού θερμοηλεκτρικών σταθμών

▶  Συστήματα σωληνώσεων ατμού στη συμβατική νησίδα πυρηνικών σταθμών

▶  Σωληνώσεις μεταφοράς ατμού υψηλής θερμοκρασίας σε διυλιστήρια πετρελαίου

▶  Σωληνώσεις τροφοδοσίας ατμού σε σιδηρουργεία και χάλυβα

▶  Γραμμές πορτμπαγκάζ ζεστού νερού και ατμού υψηλής θερμοκρασίας για αστική κεντρική θέρμανση

▶  Σωληνώσεις θέρμανσης με ατμό σε χημικά εργοστάσια

Για τις παραπάνω εφαρμογές, το Variable Spring Support for Pipeline δεν μπορεί πλέον να ανταποκρίνεται στις λειτουργικές απαιτήσεις όταν η μετατόπιση του αγωγού υπερβαίνει τα 100 mm ή απαιτείται αυστηρός έλεγχος της διακύμανσης του φορτίου. Σε τέτοιες περιπτώσεις, τα σταθερά στηρίγματα ελατηρίων είναι υποχρεωτικά για την εγγύηση της ασφάλειας του συστήματος.

Κατασκευή & Ποιοτικός Έλεγχος

Η Yangzhou Tianshun Piping διαθέτει 14 χρόνια επαγγελματικής εμπειρίας στην παραγωγή σταθερών στηρίξεων ελατηρίων, εξοπλισμένων με πλήρεις εγκαταστάσεις παραγωγής και όργανα δοκιμών ακριβείας. Έχουμε εφαρμόσει ένα αυστηρό πλήρες σύστημα ποιοτικού ελέγχου για να διασφαλίσουμε ότι όλα τα προϊόντα συμμορφώνονται με τα διεθνή πρότυπα:

1.Επιθεώρηση εισερχόμενης πρώτης ύλης: Όλα τα υλικά χάλυβα συνοδεύονται από πρωτότυπα πιστοποιητικά υλικού και υποβάλλονται σε φασματική ανάλυση και δοκιμή μηχανικών ιδιοτήτων.

2. Επεξεργασία ακριβείας: Τα βασικά εξαρτήματα επεξεργάζονται από τα κέντρα κατεργασίας CNC για να εγγυηθούν υψηλή ακρίβεια διαστάσεων.

3. Δοκιμή απόδοσης ελατηρίου: Κάθε ελατήριο περνά δοκιμές κόπωσης 100.000 κύκλων και βαθμονόμηση φορτίου.

4. Συνολική δοκιμή απόδοσης: Κάθε τελική μονάδα υποβάλλεται σε δοκιμή σταθερής δύναμης πλήρους διαδρομής πριν από την παράδοση.

5.Επαλήθευση από τρίτους: Οι εκθέσεις δοκιμών που εκδίδονται από SGS, BV, TUV και άλλους έγκυρους οργανισμούς τρίτων είναι διαθέσιμες κατόπιν αιτήματος.

Το σύστημα διαχείρισης ποιότητας μας είναι πιστοποιημένο κατά ISO 9001:2015 και όλα τα προϊόντα συμμορφώνονται με τα διεθνή πρότυπα, συμπεριλαμβανομένων των CE και API.

Οδηγίες επιλογής & Υπηρεσίες Υποστήριξης

Τα στηρίγματα σωληνώσεων θα επιλέγονται σύμφωνα με τη μετατόπιση και την ευαισθησία φορτίου του αγωγού: Επιλέξτε Variable Spring Support for Pipeline εάν η κατακόρυφη μετατόπιση του αγωγού είναι μικρότερη από 100 mm και το σύστημα δεν είναι ευαίσθητο στις διακυμάνσεις του φορτίου. Επιλέξτε Constant Spring Support όταν η μετατόπιση υπερβαίνει τα 100 mm ή ο αγωγός έχει υψηλή ευαισθησία σε μεταβλητότητα.

Παρέχουμε ένα πλήρες φάσμα επαγγελματικών υπηρεσιών υποστήριξης:

▶  Δωρεάν ανάλυση τάσεων σωληνώσεων και υπολογισμός επιλογής κρεμάστρας και υποστήριξης

▶  Σχεδιασμός και κατασκευή μη τυποποιημένων στηριγμάτων σταθερών ελατηρίων

▶  Επιτόπια καθοδήγηση εγκατάστασης και υπηρεσία θέσης σε λειτουργία

▶  12 μήνες εγγύηση, με δωρεάν επισκευή ή αντικατάσταση για ελαττωματικά προϊόντα εντός της περιόδου εγγύησης

▶  Μακροχρόνια προμήθεια ανταλλακτικών και συνεχής τεχνική υποστήριξη
