Ρυθμιζόμενη κρεμάστρα μεταβλητού ελατηρίου για θερμική κίνηση σωληνώσεων με υποστήριξη μεταβλητού φορτίου

Οι κρεμάστρες με μεταβλητά ελατήρια, γνωστές και ως στηρίγματα μεταβλητών ελατηρίων, είναι ο πιο ευρέως χρησιμοποιούμενος τύπος στήριξης σωλήνων σε βιομηχανικά συστήματα σωληνώσεων. Παρέχουν μια δύναμη στήριξης που ποικίλλει ανάλογα με την εκτροπή του ελατηρίου καθώς ο σωλήνας κινείται κατακόρυφα λόγω θερμικής διαστολής ή συστολής. Για εφαρμογές όπου η θερμική μετατόπιση είναι μέτρια και μια ελεγχόμενη ποσότητα μεταβολής του φορτίου είναι αποδεκτή, οι κρεμάστρες με μεταβλητό ελατήριο προσφέρουν μια οικονομικά αποδοτική και συμπαγή λύση σε σύγκριση με σταθερά στηρίγματα ελατηρίου.

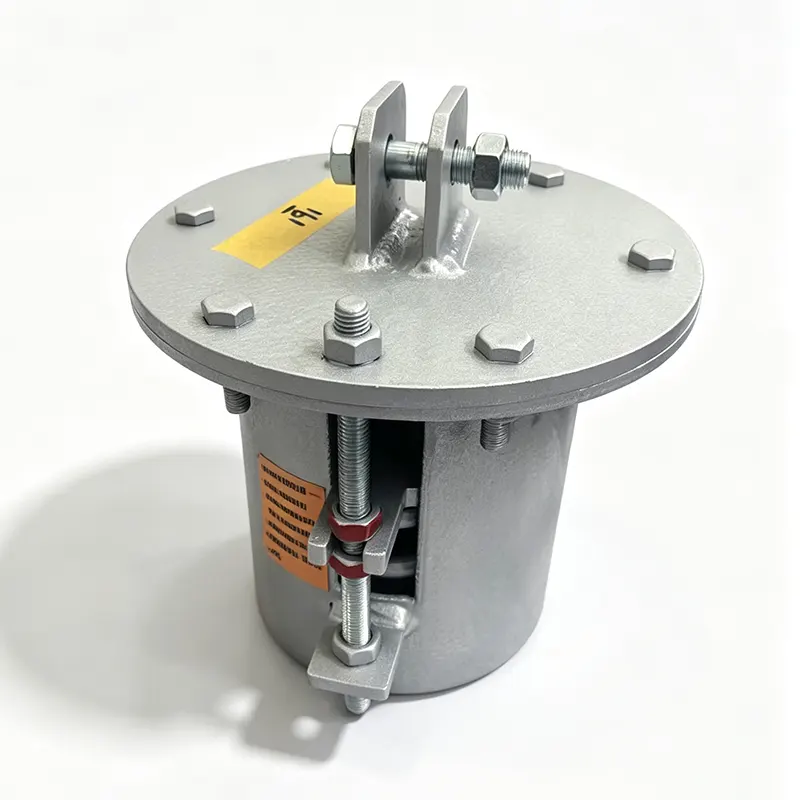

Κατασκευάζεται απόΤεχνολογία αγωγών Yangzhou Tianshun, οι κρεμάστρες μεταβλητού ελατηρίου μας χρησιμοποιούν σπειροειδή ελατήρια από κράμα χάλυβα υψηλής ποιότητας που στεγάζονται σε ένα στιβαρό χαλύβδινο περίβλημα. Καθώς ο σωλήνας κινείται προς τα πάνω ή προς τα κάτω από την εγκατεστημένη θέση του, το ελατήριο συμπιέζεται ή εκτείνεται ανάλογα, αλλάζοντας τη δύναμη αντίδρασης σε ευθεία αναλογία με την απόσταση διαδρομής και τον ρυθμό του ελατηρίου. Κάθε μονάδα βαθμονομείται στο εργοστάσιο στο καθορισμένο ψυχρό φορτίο, θερμό φορτίο και κατεύθυνση διαδρομής, διασφαλίζοντας προβλέψιμη απόδοση από την εγκατάσταση έως τη λειτουργία.

Αυτό το σχήμα δείχνει την καμπύλη απόδοσης φορτίου-μετατόπισης ενός μεταβλητού στηρίγματος/ανάρτησης ελατηρίου, συμπεριλαμβανομένων των βασικών παραμέτρων του φορτίου και της μετατόπισης για την επαλήθευση της φέρουσας ακρίβειας και της λειτουργικής αξιοπιστίας του προϊόντος.

Κάθε μονάδα υπόκειται σε βαθμονόμηση φορτίου και δοκιμή απόδοσης πριν από την αποστολή. Η απόκλιση ρύθμισης-φορτίου ελέγχεται εντός ±5%, σύμφωνα με το διεθνές πρότυπο ANSI/MSS‑SP‑58‑2018 καθώς και με το NB/T47039‑2013.

Τα προϊόντα πληρούν τις τεχνικές απαιτήσεις για συστήματα ηλεκτρικής ενέργειας, πετροχημικών και άλλων βιομηχανικών σωληνώσεων. Σύμφωνα με το MSS‑SP‑58‑2018, η μέγιστη επιτρεπόμενη μεταβλητότητα φορτίου για μονάδες μεταβλητού ελατηρίου δεν πρέπει να υπερβαίνει το 25% του λειτουργικού θερμού φορτίου σε πλήρη διαδρομή εργασίας.

Τεχνικές προδιαγραφές προϊόντος

Σχεδιαστικά Χαρακτηριστικά & Διακύμανση Φορτίου

Μια βασική παράμετρος κατά την επιλογή μιας μεταβλητής ανάρτησης ελατηρίου είναι το ποσοστό διακύμανσης φορτίου — η διαφορά μεταξύ ψυχρού και θερμού φορτίου διαιρούμενη με το φορτίο λειτουργίας. Οι περισσότερες προδιαγραφές μηχανικής απαιτούν αυτή η τιμή να παραμένει κάτω από 25% για γενικές υπηρεσίες και κάτω από 6% για συνδέσεις κρίσιμου εξοπλισμού. Όπου η μετατόπιση είναι αρκετά μεγάλη ώστε η διακύμανση του φορτίου να υπερβαίνει τα αποδεκτά όρια, αντ' αυτού καθορίζονται σταθερές ελατηριωτές κρεμάστρες.

Τα βασικά μας στηρίγματα μεταβλητών ελατηρίων έχουν σχεδιαστεί για να διατηρούν τις διακυμάνσεις φορτίου εντός των τυπικών ορίων του έργου σε όλο το εύρος εργασίας τους και κάθε μονάδα επισημαίνεται με σαφήνεια με τον ρυθμό ελατηρίου, τη ρύθμιση ψυχρού φορτίου και την κατεύθυνση διαδρομής για άμεση εγκατάσταση και θέση σε λειτουργία.

Τυπική σειρά & τεχνικό εύρος

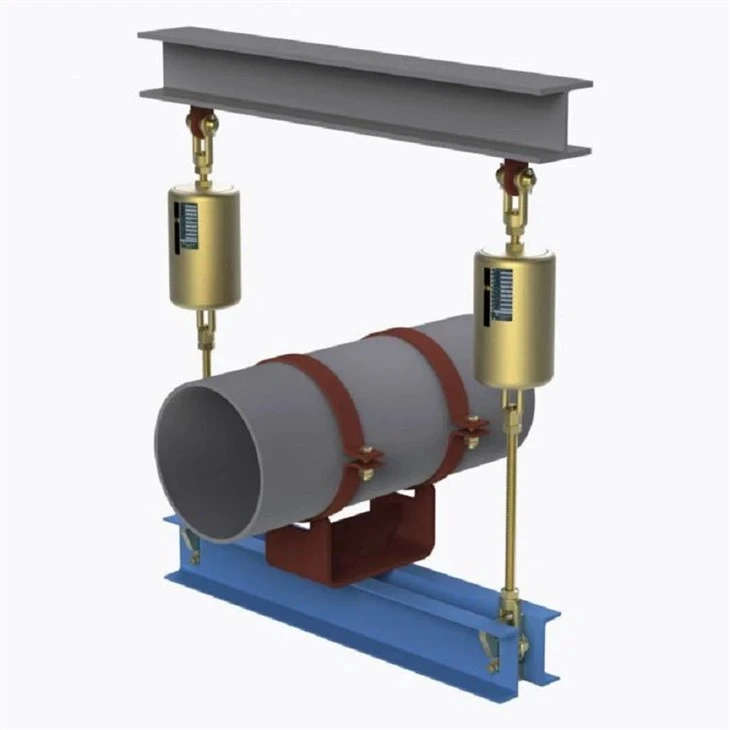

Προσφέρουμε κρεμάστρες με μεταβλητό ελατήριο σε πολλαπλές διαμορφώσεις τοποθέτησης, συμπεριλαμβανομένων σχεδίων με ανάρτηση, βάση και πλευρικά τοποθετημένα, που καλύπτουν χωρητικότητα φορτίου από περίπου 0,02 kN έως 40 kN σε τυπικά μεγέθη ελατηρίου. Οι τυπικές σειρές διαδρομής περιλαμβάνουν 30 mm, 60 mm, 90 mm, 120 mm και 150 mm, με ειδικές διαδρομές διαθέσιμες κατόπιν αιτήματος.

Τα στοιχεία ελατηρίου παράγονται από χάλυβα ελατηρίου 60Si2Mn ή 50CrVA και τα περιβλήματα είναι διαθέσιμα σε γαλβανισμένα εν θερμώ, εποξειδικά βαμμένα ή ανοξείδωτα φινιρίσματα για διαβρωτικά περιβάλλοντα. Οι τυπικές μονάδες βαθμολογούνται για θερμοκρασίες λειτουργίας περιβάλλοντος από -20°C έως +200°C, με επιλογές ελατηρίων από κράμα υψηλής θερμοκρασίας διαθέσιμες για εφαρμογές ακραίας θερμότητας, όπως σωληνώσεις κλιβάνου και λέβητα.

Κάθε μεταβλητό στήριγμα ελατηρίου είναι εφοδιασμένο με ζυγαριά διαδρομής, ένδειξη φορτίου και άνω και κάτω πλάκες αναστολής. Οι συνδέσεις ράβδων με σπείρωμα στο επάνω και στο κάτω μέρος επιτρέπουν την απλή κατακόρυφη προσαρμογή κατά την εγκατάσταση και οι ρυθμίσεις φορτίου μπορούν να επαληθευτούν επί τόπου σε σχέση με τα δεδομένα της πινακίδας.

Πρότυπα, Υλικά & Προσαρμοσμένες Επιλογές

Οι κρεμάστρες μεταβλητού ελατηρίου μας κατασκευάζονται σύμφωνα με το GB/T 17116.1/.2/.3 και είναι πλήρως εναλλάξιμες με τα διεθνή πρότυπα, συμπεριλαμβανομένων των MSS SP-58, ASME B31.1, ASME B31.3 και EN 13480-3. Η ιχνηλασιμότητα του υλικού διατηρείται σε όλη την παραγωγή και όλα τα ελατήρια υποβάλλονται σε προρύθμιση και δοκιμή φορτίου πριν από τη συναρμολόγηση.

Για εξειδικευμένα έργα, προμηθεύουμε ανοξείδωτες κρεμάστρες με ελατήρια, μονωμένα συγκροτήματα στήριξης σωλήνων και μονάδες με ειδικές επιστρώσεις για υπηρεσίες υπεράκτιων, θαλάσσιων ή αφαλάτωσης. Κατασκευάζουμε επίσης προμονωμένα στηρίγματα σωλήνων και στηρίγματα παπουτσιών σωλήνων που ενσωματώνονται απευθείας με τη μεταβλητή σειρά κρεμάστρων με ελατήρια για ολοκληρωμένες λύσεις υποστήριξης γραμμής.

Τυπικές Εφαρμογές

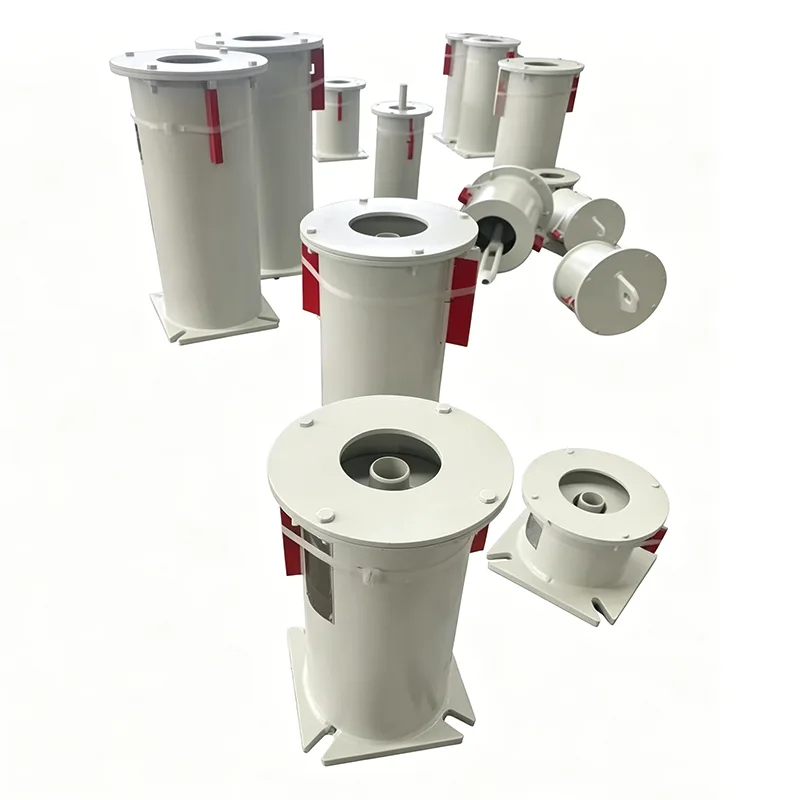

Μεταβλητά στηρίγματα ελατηρίωνεγκαθίστανται σχεδόν σε κάθε τύπο σωληνώσεων διεργασιών και βοηθητικών σωληνώσεων όπου συμβαίνει κάθετη θερμική κίνηση. Οι κοινές εφαρμογές περιλαμβάνουν γραμμές ατμού και τροφοδοσίας σταθμών ηλεκτροπαραγωγής, σωληνώσεις διεργασιών διυλιστηρίων, βρόχους εναλλάκτη θερμότητας χημικών εγκαταστάσεων, δίκτυα τηλεθέρμανσης και συστήματα HVAC σε μεγάλα εμπορικά κτίρια. Χρησιμοποιούνται επίσης παράλληλα με άκαμπτα στηρίγματα σωλήνων σε γραμμές όπου μόνο επιλεγμένα σημεία απαιτούν αντιστάθμιση κίνησης.

Για συστήματα σωληνώσεων με δυναμικά φορτία όπως σφύρα νερού, σεισμικά συμβάντα ή κραδασμούς της αντλίας, οι μεταβλητές ελατηριωτές κρεμάστρες συνδυάζονται συχνά με υδραυλικά snubber που περιορίζουν τη δυναμική κίνηση ενώ επιτρέπουν την ελεύθερη θερμική μετατόπιση. Όπου η θερμική ανάπτυξη είναι πολύ μεγάλη για μια μεταβλητή μονάδα, συνιστούμε την αναβάθμιση σε σταθερές ελατηριωτές κρεμάστρες σε αυτά τα συγκεκριμένα σημεία στήριξης.

Συμπληρωματική σειρά προϊόντων

Το ευρύτερο χαρτοφυλάκιο υποστήριξης σωλήνων μας περιλαμβάνει σταθερά στηρίγματα ελατηρίων, άκαμπτες κρεμάστρες και αντηρίδες, στηρίγματα παπουτσιών σωλήνων, προμονωμένα στηρίγματα σωλήνων για ψυχρές και κρυογονικές γραμμές και υδραυλικά ρουλεμάν. Για συστήματα σωληνώσεων που απαιτούν επίσης απορρόφηση αξονικής, πλευρικής ή γωνιακής κίνησης, κατασκευάζουμε μεταλλικούς αρμούς διαστολής φυσούνας, ελαστικούς αρμούς διαστολής και αρμούς διαστολής υφάσματος που μπορούν να καθοριστούν μαζί με τα ελατηριωτά μας στηρίγματα ως λύση μίας πηγής.

Ποιότητα & Εξυπηρέτηση

Κάθε μεταβλητή κρεμάστρα ελατηρίου ελέγχεται ως προς το φορτίο και επαληθεύεται διαστάσεις στην εσωτερική μας εγκατάσταση δοκιμών πριν από την αποστολή, σύμφωνα με το σύστημα διαχείρισης ποιότητας ISO 9001:2015. Υποστηρίζουμε τους πελάτες από την αρχική επιλογή ελατηρίου και τον υπολογισμό του φορτίου μέσω καθοδήγησης εγκατάστασης και εξυπηρέτησης μετά την πώληση. Τα ερωτήματα λαμβάνουν απάντηση εντός 24 ωρών και οι τυπικοί χρόνοι παραγωγής κυμαίνονται από 10 έως 20 εργάσιμες ημέρες ανάλογα με τον όγκο και τη διαμόρφωση. Με περισσότερα από 14 χρόνια παροχής υποστηριγμάτων σωλήνων και αρμών διαστολής σε έργα σε περισσότερες από 45 χώρες, παραδίδουμε μονάδες με πρότυπα καταλόγου και προσαρμοσμένες μηχανικές σε εργολάβους EPC και τελικούς χρήστες παγκοσμίως.

Συχνές Ερωτήσεις

Τι σημαίνει "ποσοστό διακύμανσης φορτίου" σε ένα μεταβλητό στήριγμα ελατηρίου;

Διακύμανση φορτίου είναι η διαφορά μεταξύ του ψυχρού (εγκατεστημένου) φορτίου και του θερμού (λειτουργικού) φορτίου, εκφραζόμενη ως ποσοστό του φορτίου λειτουργίας. Καθορίζεται από τον ρυθμό ελατηρίου πολλαπλασιασμένος με τη θερμική διαδρομή, διαιρούμενο με το φορτίο λειτουργίας. Οι περισσότερες προδιαγραφές έργου περιορίζουν αυτήν την τιμή στο 25% το μέγιστο για τις τυπικές σωληνώσεις.

Μπορεί να τοποθετηθεί μια κρεμάστρα μεταβλητού ελατηρίου σε οποιονδήποτε προσανατολισμό;

Όχι. Οι κρεμάστρες με μεταβλητό ελατήριο είναι σχεδιασμένες για κάθετη κίνηση και πρέπει να τοποθετούνται με τον άξονα του ελατηρίου κατακόρυφο. Η οριζόντια ή υπό γωνία εγκατάσταση θα προκαλέσει δέσιμο, εσφαλμένη μεταφορά φορτίου και πρόωρη φθορά. Για οριζόντια φορτία ή πλευρική συγκράτηση, τα άκαμπτα στηρίγματα, τα παπούτσια για σωλήνες ή τα πέδιλα πρέπει να προσδιορίζονται ξεχωριστά.

Ποια είναι η μέγιστη θερμοκρασία που μπορούν να αντέξουν οι μεταβλητές ανοιξιάτικες κρεμάστρες σας;

Οι τυπικές μονάδες ανθρακούχου χάλυβα με ελατήρια κραματοποιημένου χάλυβα αξιολογούνται για συνεχή συντήρηση έως περίπου 200°C. Για σωληνώσεις υψηλότερης θερμοκρασίας, όπως γραμμές ατμού υψηλής πίεσης ή συνδέσεις λέβητα, προσφέρουμε υλικά ελατηρίων υψηλής θερμοκρασίας και μονωμένες διαμορφώσεις στήριξης. Επικοινωνήστε με την ομάδα μηχανικών μας για τις συνθήκες λειτουργίας σας για σωστή επιλογή υλικού.

Παρέχετε υπολογισμούς επιλογής ελατηρίου;

Ναί. Η ομάδα μηχανικών μας μπορεί να βοηθήσει με την επιλογή ελατηρίου εάν παρέχετε μέγεθος σωλήνα, βάρος λειτουργίας, μέγεθος και κατεύθυνση θερμικής μετατόπισης και οποιεσδήποτε απαιτήσεις προδιαγραφών έργου. Μπορούμε επίσης να εξετάσουμε τα υπάρχοντα προγράμματα υποστήριξης και να προτείνουμε την κατάλληλη μεταβλητή ή σταθερή υποστήριξη ελατηρίου για κάθε τοποθεσία.

Ποιος είναι ο χρόνος παράδοσης για τις τυπικές μεταβλητές ελατηριωτές κρεμάστρες;

Οι τυπικές μονάδες καταλόγου αποστέλλονται συνήθως εντός 10 έως 20 εργάσιμων ημερών, ανάλογα με το μέγεθος της παραγγελίας και το τρέχον φορτίο παραγωγής. Τα προσαρμοσμένα φινιρίσματα, οι ειδικές διαδρομές ή οι διαμορφώσεις από ανοξείδωτο χάλυβα μπορεί να προσθέσουν μερικές επιπλέον ημέρες. Η ταχεία παράδοση μπορεί να συζητηθεί κατά τη στιγμή της παραγγελίας.

Ποια έγγραφα συνοδεύονται από μια παραγγελία;

Η τυπική προμήθεια περιλαμβάνει λίστα συσκευασίας και πινακίδες προϊόντων με αριθμό ελατηρίου, βαθμολογία φορτίου και δεδομένα ταξιδιού. Εκθέσεις δοκιμών υλικού (MTR), αρχεία βαθμονόμησης φορτίου ελατηρίου και αναφορές επιθεώρησης διαστάσεων μπορούν να παρέχονται κατόπιν αιτήματος. Επιθεώρηση τρίτων από εξουσιοδοτημένους φορείς είναι επίσης διαθέσιμη για έργα που το απαιτούν.

Μπορείτε να παρέχετε ολοκληρωμένα συγκροτήματα στήριξης σωλήνων, συμπεριλαμβανομένων παπουτσιών και σφιγκτήρων σωλήνων;

Απολύτως. Παρέχουμε κρεμάστρες με μεταβλητό ελατήριο ως αυτόνομες μονάδες ή ως πλήρως συναρμολογημένα σετ στήριξης, συμπεριλαμβανομένων σφιγκτήρων σωλήνων, υποστηριγμάτων παπουτσιών σωλήνων, αγκράφες, ράβδων με σπείρωμα και υλικού δομικής σύνδεσης. Προμονωμένα συγκροτήματα στήριξης σωλήνων για κρύο ή κρυογονικό σέρβις είναι επίσης διαθέσιμα ως ενιαία, έτοιμη για εγκατάσταση συσκευασία.
