Σε σύγκριση με τους συνηθισμένους βιομηχανικούς αγωγούς, τα συστήματα αγωγών διυλιστηρίων αντιμετωπίζουν πολλαπλές σκληρές δοκιμές λόγω των πολύπλοκων και διαφορετικών συνθηκών εργασίας τους:
▶ Ευρύ εύρος θερμοκρασίας: Από μεταφορά αργού πετρελαίου σε κανονική θερμοκρασία έως αγωγούς ατμού υψηλής θερμοκρασίας και σπασίματος αερίου πάνω από 450℃, με σημαντικές διαφορές θερμικής μετατόπισης
▶ Σύνθετο περιβάλλον διάβρωσης: Πολλαπλή υπέρθεση διάβρωσης συμπεριλαμβανομένου ξινού αργού πετρελαίου, όξινων μέσων, ψεκασμού παράκτιου αλατιού και οξείδωσης σε υψηλή θερμοκρασία
▶ Συνήθεις συνθήκες δόνησης: Υπάρχει δόνηση που προκαλείται από συνεχή ροή στις εξόδους της αντλίας, στους αγωγούς συμπιεστή και στις βαλβίδες μετά τον έλεγχο
▶ Μέσα υψηλού κινδύνου: Η διαρροή εύφλεκτων, εκρηκτικών και τοξικών μέσων θα οδηγήσει σε σοβαρές συνέπειες
▶ Απαιτήσεις συνεχούς λειτουργίας: Οι τεράστιες απώλειες από μη προγραμματισμένους τερματισμούς λειτουργίας απαιτούν εξαιρετικά υψηλή αξιοπιστία υποστήριξης
Στοχεύοντας αυτές τις μοναδικές συνθήκες εργασίας των διυλιστηρίων, έχουμε αναπτύξει την κρεμάστρα μεταβλητής ελατηρίου Refinery, με πολλαπλές στοχευμένες βελτιστοποιήσεις με βάση τον γενικό τύπο.
Αυτό το σχήμα δείχνει την καμπύλη απόδοσης φορτίου-μετατόπισης ενός μεταβλητού στηρίγματος/ανάρτησης ελατηρίου, συμπεριλαμβανομένων των βασικών παραμέτρων του φορτίου και της μετατόπισης για την επαλήθευση της φέρουσας ακρίβειας και της λειτουργικής αξιοπιστίας του προϊόντος.
Κάθε μονάδα υπόκειται σε βαθμονόμηση φορτίου και δοκιμή απόδοσης πριν από την αποστολή. Η απόκλιση ρύθμισης-φορτίου ελέγχεται εντός ±5%, σύμφωνα με το διεθνές πρότυπο ANSI/MSS‑SP‑58‑2018 καθώς και με το NB/T47039‑2013.
Τα προϊόντα πληρούν τις τεχνικές απαιτήσεις για συστήματα ηλεκτρικής ενέργειας, πετροχημικών και άλλων βιομηχανικών σωληνώσεων. Σύμφωνα με το MSS‑SP‑58‑2018, η μέγιστη επιτρεπόμενη μεταβλητότητα φορτίου για μονάδες μεταβλητού ελατηρίου δεν πρέπει να υπερβαίνει το 25% του λειτουργικού θερμού φορτίου σε πλήρη διαδρομή εργασίας.
| Πίνακας προδιαγραφών μεταβλητής κρεμάστρας ελατηρίου | Παράδειγμα |
| Τύπος κρεμάστρας / Διαμόρφωση | Τύπος A, B, C, D, E, F, G |
| Μέγεθος ελατηρίου / Αρ. | Νο. 0 - Νο. 22 |
| Εύρος Ταξιδίου | 30mm, 60mm, 90mm, 120mm 180mm |
| Λειτουργικό Φορτίο | 0,2 kN - 400 kN |
| Εγκατεστημένο φορτίο (κρύο φορτίο) | kN / kgf |
| Λειτουργικό Φορτίο (Θερμό Φορτίο) | kN / kgf |
| Κατεύθυνση Κίνησης | Ανοδικά / Κάτω |
| Μεταβλητότητα (%) | ≤ 25% (Τυπικό) |
| Επεξεργασία Επιφανειών | Hot Dip Galv/ Βαμμένο |
| Υλικό Στέγασης | Ανθρακούχο χάλυβα (Q235/Q355) |

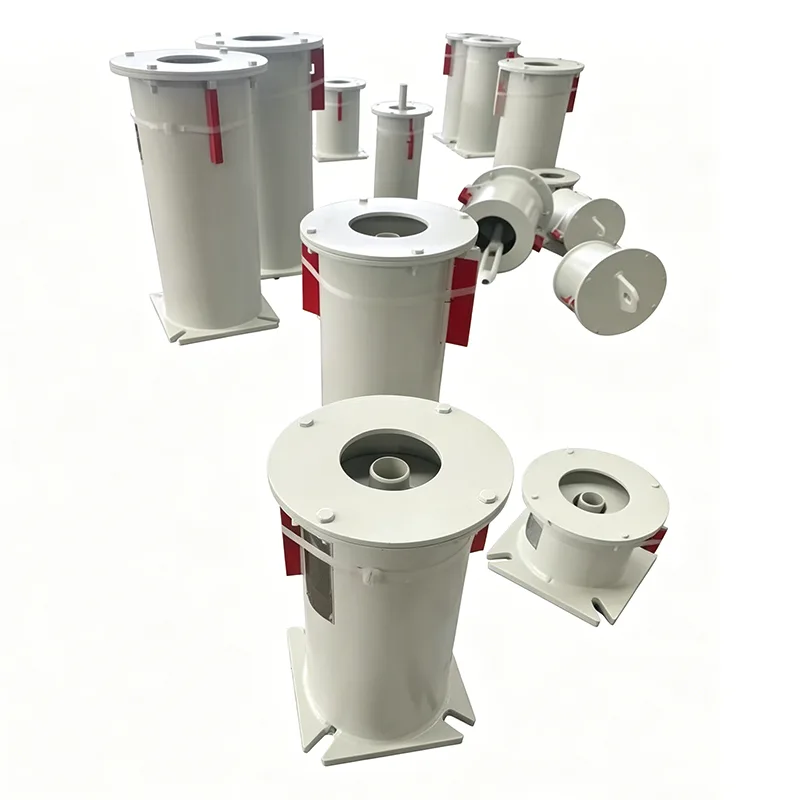

Το Refinery Variable Spring Hanger είναι μια συσκευή στήριξης μεταβλητού ελατηρίου ειδικά σχεδιασμένη για διυλιστήρια. Παρέχει ελαστική στήριξη μέσω προσυμπιεσμένων κυλινδρικών ελικοειδών ελατηρίων και η δύναμη στήριξης προσαρμόζεται γραμμικά με την αλλαγή της συμπίεσης του ελατηρίου κατά τη θερμική μετατόπιση του αγωγού.
▶ Κάθετη θερμική μετατόπιση αγωγού ≤ 50mm
▶ Επιτρεπόμενο ποσοστό αλλαγής φορτίου συστήματος ≤ 25%
▶ Σύνδεση μη ευαίσθητου εξοπλισμού (δεν συνδέεται απευθείας με ατμοστρόβιλους, συμπιεστές κ.λπ.)
▶ Συνεχίστε τη βελτιστοποίηση του κόστους του έργου και εξισορροπήστε την απόδοση και τις επενδύσεις
Σε νέα έργα διυλιστηρίων, περίπου το 80% των αγωγών κανονικής και μέσης θερμοκρασίας μπορούν να υιοθετήσουν μεταβλητές ελατηριωτές κρεμάστρες. Σε σύγκριση με λύσεις σταθερής ισχύος, μπορεί να μειώσει σημαντικά το κόστος προμήθειας, ενώ ικανοποιεί πλήρως τις απαιτήσεις των συνθηκών λειτουργίας.
|
Μονάδα Διυλιστηρίου |
Τυπικοί αγωγοί |
Συνιστώμενη Λύση Υποστήριξης |
|
Ατμοσφαιρική και απόσταξη υπό κενό |
Αγωγοί αργού πετρελαίου, ατμοσφαιρικές πλευρικές γραμμές πύργων, αγωγοί πετρελαίου προϊόντων |
Μεταβλητή κρεμάστρα ελατηρίου διυλιστηρίου (ισχύει για το 90% των αγωγών) |
|
Ρευστή Καταλυτική Πυρόλυση |
Αγωγοί πετρελαίου και φυσικού αερίου, αγωγοί κλασματοποίησης, σύστημα σταθεροποίησης |
Μεταβλητό ελατήριο για αγωγούς μέσης θερμοκρασίας, σταθερή δύναμη για αγωγούς αναγεννημένων καυσαερίων |
|
Μονάδα Υδροεπεξεργασίας |
Απόβλητα αντιδραστήρων, αγωγοί εναλλάκτη θερμότητας υψηλής πίεσης |
Σταθερή δύναμη για εξαρτήματα υψηλής θερμοκρασίας και υψηλής πίεσης, μεταβλητό ελατήριο για άλλα |
|
Καθυστερημένη οπτανθρακοποίηση |
Γραμμές πετρελαίου και φυσικού αερίου πύργου οπτάνθρακα, έξοδοι κλιβάνων θέρμανσης |
Σταθερή δύναμη για εξαρτήματα με σοβαρούς θερμικούς κύκλους, μεταβλητό ελατήριο για άλλα |
|
Ανάκτηση Θείου |
Αγωγοί όξινου αερίου, αγωγοί υγρού θείου |
Αντιδιαβρωτικές κρεμάστρες μεταβλητού ελατηρίου |
|
Βοηθητικά προγράμματα |
Ατμός, νερό που κυκλοφορεί, πεπιεσμένος αέρας |
Όλα υιοθετούν μεταβλητές κρεμάστρες με ελατήρια |
|
Σωληνώσεις Tank Farm |
Είσοδοι και έξοδοι δεξαμενής αργού πετρελαίου και λαδιού προϊόντων |
Συνδυασμός μεταβλητού ελατηρίου + συρόμενη στήριξη |
Κέλυφος αμμοβολή σε βαθμό Sa2.5, με εποξειδικό αστάρι πλούσιο σε ψευδάργυρο + τελική επίστρωση πολυουρεθάνης
Επεξεργασία φωσφοροποίησης επιφάνειας ελατηρίου + επίστρωση Dacromet για αντίσταση στη διάβρωση υδρόθειου
Κέλυφος από ανοξείδωτο χάλυβα 316 προσαρμόσιμο για παράκτια διυλιστήρια για να αντιστέκεται στη διάβρωση με ψεκασμό αλατιού
Λαστιχένια μαξιλαράκια απόσβεσης εγκατεστημένα στο άνω και κάτω άκρο των ελατηρίων για την απορρόφηση της ενέργειας δόνησης του αγωγού
Η ράβδος ανάρτησης υιοθετεί τη δομή αντι-χαλάρωσης διπλού παξιμαδιού για την αποφυγή χαλάρωσης από κραδασμούς
Το χιτώνιο οδηγού είναι εγκατεστημένο μέσα στο κέλυφος για να αποτρέπεται η πλευρική μετατόπιση του ελατηρίου
Θερμομονωτικά στηρίγματα σωλήνων για αγωγούς άνω των 150℃ για να εμποδίζουν την αγωγιμότητα της θερμότητας
Υλικά ελατηρίου ανθεκτικά σε υψηλές θερμοκρασίες που επιλέχθηκαν για αγωγούς άνω των 250℃ για να αποφευχθεί η χαλάρωση του στρες
Το ανώτατο όριο θερμοκρασίας λειτουργίας του ελατηρίου επισημαίνεται για την αποφυγή χρήσης υπερβολικής θερμοκρασίας
Προκαθορίζεται σύμφωνα με το κρύο φορτίο πριν από την παράδοση, άμεση εγκατάσταση επί τόπου
Εξοπλισμένο με πινακίδα ένδειξης μετατόπισης για βολική επιθεώρηση της μετατόπισης του αγωγού κατά την περιπολία
Το αρθρωτό συγκρότημα ελατηρίου, μπορεί να αντικατασταθεί ξεχωριστά κατά τη διάρκεια της συντήρησης χωρίς αποσυναρμολόγηση του αγωγού
Συντελεστής ασφάλειας φορτίου ≥1,5 φορές, δεσμευμένο περιθώριο υπερφόρτωσης
Τα ανώτερα και κατώτερα όρια διαδρομής έχουν ρυθμιστεί για να αποτρέπεται η υπερβολική συμπίεση του ελατηρίου ή η απώλεια φορτίου
Συντελεστής ασφαλείας θραύσης ράβδου ανάρτησης ≥4 φορές για την εξάλειψη του κινδύνου πτώσης
Πάρτε για παράδειγμα την προμήθεια 100 ελατηριωτών κρεμάστρων για ένα τυπικό διυλιστήριο:
|
Στοιχείο σύγκρισης |
Μεταβλητή ανοιξιάτικη κρεμάστρα |
Στήριξη & κρεμάστρα ελατηρίου σταθερής δύναμης |
Διαφορά κόστους |
|
Κόστος προμήθειας μονάδας |
~ 800-2500 RMB |
~ 3000-8000 RMB |
Το μεταβλητό ελατήριο εξοικονομεί 60%-70% |
|
Συνολικό κόστος προμήθειας για 100 μονάδες |
~ 150.000 RMB |
~ 500.000 RMB |
Εξοικονομήστε ~ 350.000 RMB |
|
Ανθρωποώρα εγκατάστασης |
0,5 ανθρωποώρα/μονάδα |
1,5 ανθρωποώρα/μονάδα |
Εξοικονόμηση κόστους εγκατάστασης κατά 67% |
|
Ισχύουσα αναλογία αγωγού |
~ 80% των αγωγών διυλιστηρίου |
~ 20% των κρίσιμων αγωγών |
- |
|
Κόστος συντήρησης |
Χαμηλή, απλή δομή |
Σχετικά υψηλός, πολύπλοκος μηχανισμός |
Μειώθηκε το κόστος λειτουργίας και συντήρησης |
|
Διάρκεια ζωής |
15-20 ετών |
15-20 ετών |
Ισοδύναμος |
Συμπέρασμα: Με την προϋπόθεση ότι πληρούνται οι απαιτήσεις των συνθηκών λειτουργίας, το Refinery Variable Spring Hanger μπορεί να εξοικονομήσει περισσότερο από το 60% του κόστους προμήθειας του συστήματος υποστήριξης για έργα διυλιστηρίων, το οποίο είναι η πιο οικονομική επιλογή.
Από την ίδρυσή της το 2012, η Yangzhou Tianshun Pipeline Technology παρέχει προϊόντα υποστήριξης αγωγών για πολλά έργα διυλιστηρίων παγκοσμίως:
▶ Εσωτερικά έργα: Εξυπηρετήθηκαν νέα έργα κατασκευής και ανακαίνισης πολλαπλών τοπικών διυλιστηρίων σε Shandong, Jiangsu, Liaoning και σε άλλες περιοχές
▶ Έργα στο εξωτερικό: Προϊόντα που εξάγονται σε έργα διυλιστηρίων στη Βραζιλία, την Ινδονησία, τη Νότια Αφρική και άλλες χώρες
▶ Τυπική περίπτωση: Για ένα νέο έργο διυλιστηρίου 5 εκατομμυρίων τόνων/έτος, προμηθεύσαμε περισσότερα από 1200 σετ μεταβλητών ελατηριωτών κρεμάστρων, όλα εγκατεστημένα κατάλληλα ταυτόχρονα και λειτουργούν χωρίς αστοχία μέχρι στιγμής
▶ Ρεκόρ ποιότητας: Δεν υπάρχουν παράπονα για προβλήματα ποιότητας παρτίδας για 8 συναπτά έτη, το ποσοστό επαναγοράς πελατών υπερβαίνει το 70%
▶ Υλικό πιστοποιητικό
▶ Αναφορά δοκιμής ελατηρίου φορτίου
▶ Πιστοποιητικό πιστοποίησης προϊόντος
▶ Εγχειρίδιο εγκατάστασης και λειτουργίας
▶ Υποστήριξη επιλογής: Μπορεί να διαβάσει απευθείας τα αρχεία εξόδου του λογισμικού ανάλυσης τάσης αγωγών για γρήγορη ολοκλήρωση της επιλογής παρτίδων
▶ Επιβεβαίωση σχεδίου: Παρέχετε σχέδια εγκατάστασης περιγράμματος προϊόντος για συνεργασία με τη σχεδίαση διάταξης αγωγών
▶ Διαιρούμενη παράδοση: Παράδοση σε παρτίδες σύμφωνα με την πρόοδο κατασκευής της μονάδας για μείωση της επιτόπιας πίεσης αποθήκευσης
▶ Επιτόπια εξυπηρέτηση: Διατίθεται τεχνικό προσωπικό για καθοδήγηση επιτόπου εγκατάστασης για μεγάλα έργα
▶ Απόκριση μετά την πώληση: Παρέχετε λύσεις για προβλήματα ποιότητας προϊόντων εντός 24 ωρών
▶ Προμήθεια ανταλλακτικών: Κοινά μοντέλα σε απόθεμα, ανταλλακτικά έκτακτης ανάγκης παράδοση εντός 48 ωρών
