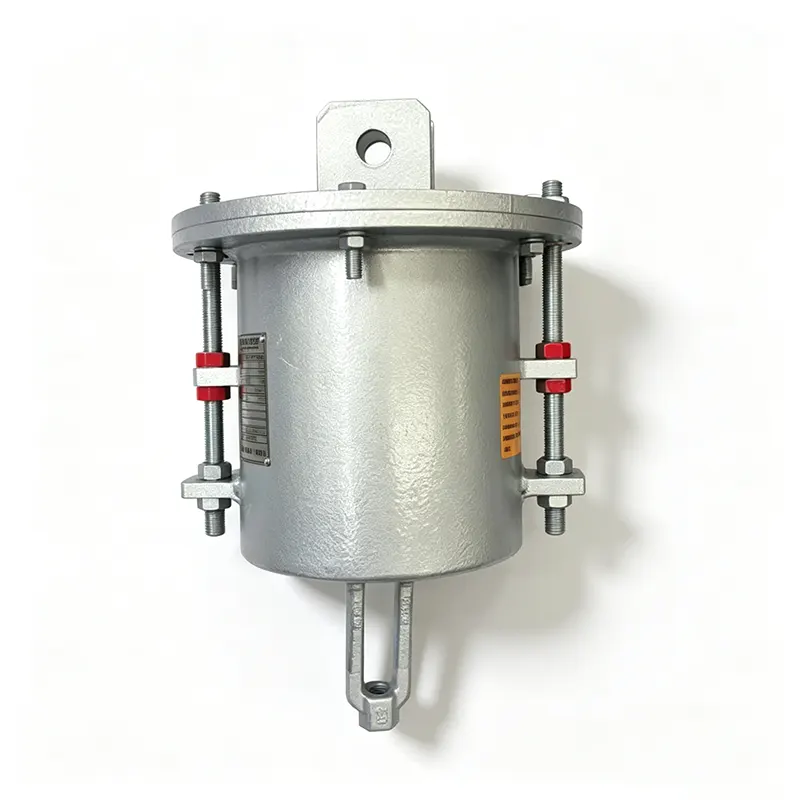

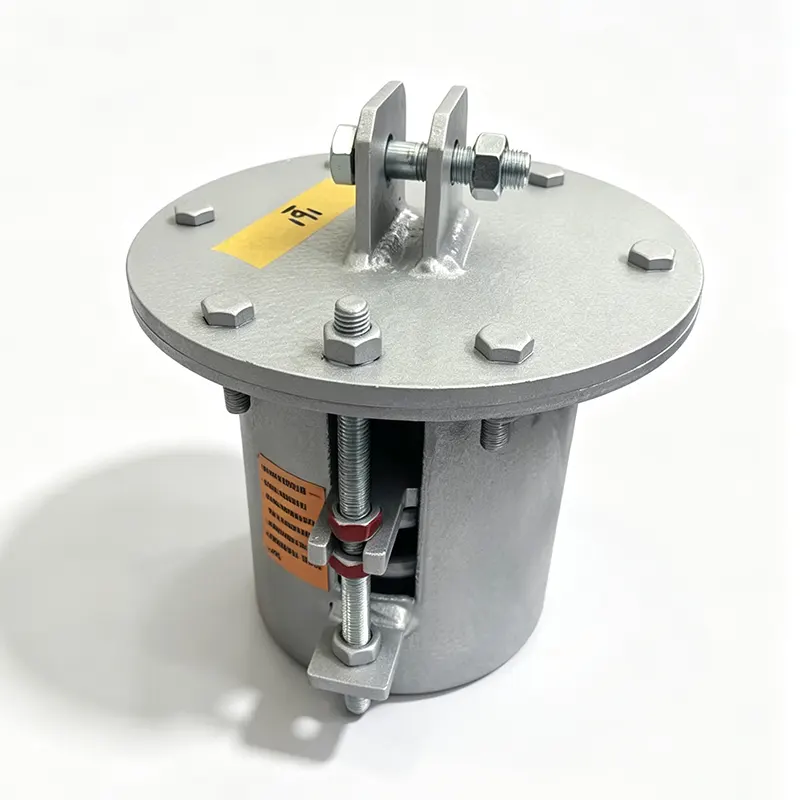

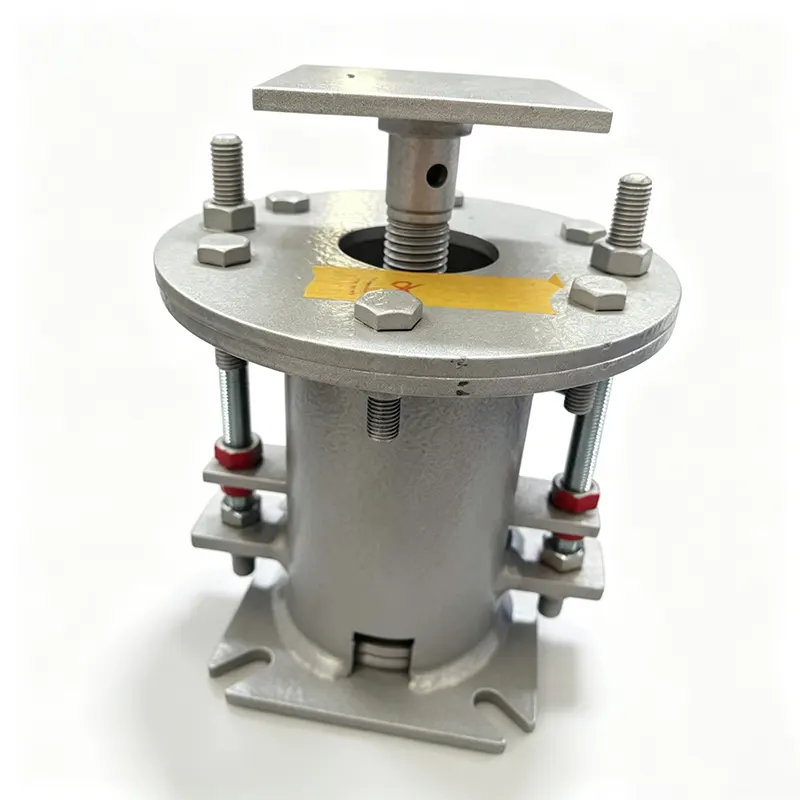

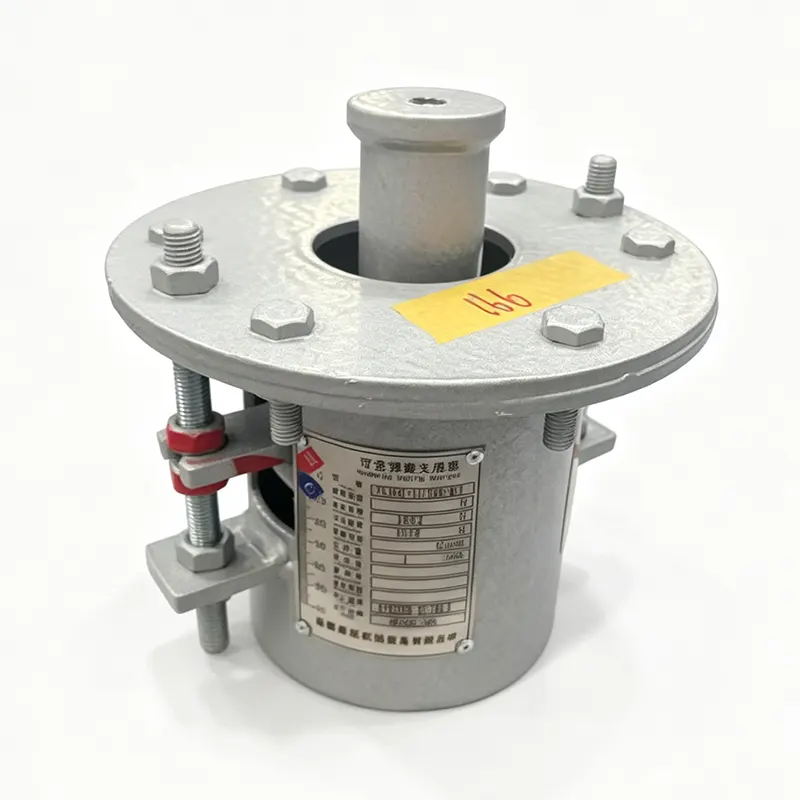

Μεταβλητή ελατηριωτή κρεμάστρα υψηλής θερμοκρασίας

Η Yangzhou Tianshun κατασκευάζει μεταβλητές ελατηριωτές κρεμάστρες για τους τομείς της ενέργειας, των πετροχημικών και της βιομηχανίας από ένα εργοστάσιο 35.000 m² στο Jiangsu της Κίνας. Οι παραλλαγές μας σε υψηλές θερμοκρασίες είναι κατασκευασμένες για να χειρίζονται θερμοκρασίες επιφάνειας σωλήνων πολύ πάνω από το περιβάλλον, διατηρώντας παράλληλα προβλέψιμη απόδοση φορτίου. Δεκατέσσερα χρόνια αποκλειστικής εμπειρίας υποστήριξης σωλήνων και ένα σύστημα ποιότητας πιστοποιημένο κατά ISO 9001:2015 επιστρέφει κάθε μονάδα που αποστέλλουμε σε περισσότερες από 45 χώρες.

Αυτό το σχήμα δείχνει την καμπύλη απόδοσης φορτίου-μετατόπισης ενός μεταβλητού στηρίγματος/ανάρτησης ελατηρίου, συμπεριλαμβανομένων των βασικών παραμέτρων του φορτίου και της μετατόπισης για την επαλήθευση της φέρουσας ακρίβειας και της λειτουργικής αξιοπιστίας του προϊόντος.

Κάθε μονάδα υπόκειται σε βαθμονόμηση φορτίου και δοκιμή απόδοσης πριν από την αποστολή. Η απόκλιση ρύθμισης-φορτίου ελέγχεται εντός ±5%, σύμφωνα με το διεθνές πρότυπο ANSI/MSS‑SP‑58‑2018 καθώς και με το NB/T47039‑2013.

Τα προϊόντα πληρούν τις τεχνικές απαιτήσεις για συστήματα ηλεκτρικής ενέργειας, πετροχημικών και άλλων βιομηχανικών σωληνώσεων. Σύμφωνα με το MSS‑SP‑58‑2018, η μέγιστη επιτρεπόμενη μεταβλητότητα φορτίου για μονάδες μεταβλητού ελατηρίου δεν πρέπει να υπερβαίνει το 25% του λειτουργικού θερμού φορτίου σε πλήρη διαδρομή εργασίας.

Όπου ταιριάζει μια κρεμάστρα μεταβλητού ελατηρίου

Δεν απαιτεί σταθερό φορτίο κάθε λειτουργία σωλήνα. Όταν η θερμική μετατόπιση είναι περιορισμένη, μια κρεμάστρα με μεταβλητό ελατήριο προσφέρει μια αξιόπιστη και οικονομική λύση. Καθώς ο σωλήνας διαστέλλεται ή συστέλλεται κατακόρυφα, η δύναμη στήριξης αλλάζει μέσα σε ένα γνωστό και ελεγχόμενο εύρος. Το ελατήριο έχει τέτοιο μέγεθος ώστε αυτή η διακύμανση του φορτίου να παραμένει εντός των ορίων που θέτει η ανάλυση τάσης σωλήνα, αποτρέποντας την υπερένταση στον συνδεδεμένο εξοπλισμό ενώ διατηρείται ο σωλήνας σωστά στηριζόμενος από το κρύο στο ζεστό.

Για σέρβις σε υψηλές θερμοκρασίες, ο σχεδιασμός ξεπερνά τα τυπικά πηνία ελατηρίου. Οι αυξημένες θερμοκρασίες σωλήνων μπορούν να εκπέμπουν ή να μεταφέρουν θερμότητα στο συγκρότημα κρεμάστρας, μαλακώνοντας το συνηθισμένο χάλυβα ελατηρίου και μετατοπίζοντας το βαθμονομημένο φορτίο. Οι κρεμάστρες ελατηρίων μεταβλητής θερμοκρασίας το αντιμετωπίζουν αυτό με επιλογή υλικού και προστασία επιφάνειας που διατηρούν τον καθορισμένο ρυθμό ελατηρίου και το εύρος φορτίου σε όλο το περίβλημα λειτουργίας.

Τι κάνει ένα σχέδιο υψηλής θερμοκρασίας αξιόπιστο

Ανοιξιάτικα υλικά που έχουν χαρακτηριστεί για υψηλές θερμοκρασίες

Τα τυπικά ελατήρια χάνουν τη δύναμη και κρεμούν όταν οι θερμοκρασίες ανεβαίνουν. Επιλέγουμε υλικά πηνίων κατάλληλα για την πραγματική έκθεση. Για μέτρια υψηλές συνθήκες έως 150 °C, τα 50CrVA ή 60Si2Mn διατηρούν σταθερές μηχανικές ιδιότητες. Όταν οι θερμοκρασίες φτάσουν τους 300 °C ή υψηλότερες, καθορίζονται κράματα με βάση το νικέλιο, όπως το Inconel X-750. Κάθε θερμότητα υλικού συνοδεύεται από πιστοποιητικά πλήρους μύλου και αρχεία ιχνηλασιμότητας, που επιβεβαιώνουν ότι η σύνθεση και η θερμική επεξεργασία ταιριάζουν με τον απαιτούμενο βαθμό.

Διακύμανση φορτίου διατηρείται εντός των ορίων του έργου

Η μεταβλητή κρεμάστρα ελατηρίου παράγει διαφορετική δύναμη στην ψυχρή θέση, στη θέση λειτουργίας ζεστή και σε κάθε ενδιάμεσο σημείο. Οι μηχανικοί σχεδιασμού μας εργάζονται με την επιτρεπόμενη διακύμανση φορτίου από την αναφορά καταπόνησης σωλήνα του πελάτη και επιλέγουν ένα ελατήριο που περιορίζει την απόκλιση, συνήθως στο 15% ή 25% του φορτίου εργασίας, αν και μπορούν να τηρηθούν αυστηρότερα όρια όταν απαιτείται. Κάθε μονάδα ρυθμίζεται και δοκιμάζεται σε βαθμονομημένο πάγκο για να επαληθευτεί ότι το φορτίο στις κρύες και ζεστές θέσεις εμπίπτει εντός της καθορισμένης ζώνης.

Προστασία από τη διάβρωση και τη θερμότητα για το υλικό

Το περίβλημα και τα δομικά εξαρτήματα έχουν φινιριστεί με γαλβανισμό εν θερμώ ή εποξειδική βαφή υψηλής θερμοκρασίας στάνταρ. Για ιδιαίτερα επιθετική ή κυκλική έκθεση στη θερμότητα, προσφέρουμε πρόσθετες επιστρώσεις θερμικού φραγμού ή κατασκευάζουμε το περίβλημα από ανοξείδωτο χάλυβα. Αυτά τα μέτρα αποτρέπουν την απολέπιση, τη σκουριά και την υποβάθμιση της επιφάνειας που θα μπορούσαν να επηρεάσουν την κίνηση του ελατηρίου κατά τη διάρκεια των ετών λειτουργίας.

Ρύθμιση επί τόπου χωρίς αφαίρεση της κρεμάστρας

Μια βίδα ρύθμισης φορτίου και ένας μετρητής καντράν, που επισημαίνονται σε βήματα 2%, επιτρέπουν στην ομάδα του χώρου να ρυθμίσει το εγκατεστημένο φορτίο έως και ±10% έως ±20%, ανάλογα με το μοντέλο. Αυτή η δυνατότητα προσαρμογής πεδίου είναι πολύτιμη όταν η εγκατεστημένη συνθήκη διαφέρει ελαφρώς από το σχέδιο σχεδιασμού ή όταν η διαδρομή του σωλήνα αλλάζει κατά τη διάρκεια της κατασκευής.

Ταξιδιωτικές στάσεις και ορατή κλίμακα

Κάθε κρεμάστρα ενσωματώνει πάνω και κάτω στοπ διαδρομής για να προστατεύεται από υπερβολικό χτύπημα. Μια καθαρά ορατή ζυγαριά ταξιδιού επιτρέπει στο προσωπικό εγκατάστασης και συντήρησης να επιβεβαιώσει την τρέχουσα θέση με μια ματιά. Η κρύα προρυθμισμένη θέση κλειδώνει με αφαιρούμενα στοπ διαδρομής, επιτρέποντας τη διεξαγωγή υδροστατικών δοκιμών και χημικού καθαρισμού χωρίς να εκτρέπεται το ελατήριο.

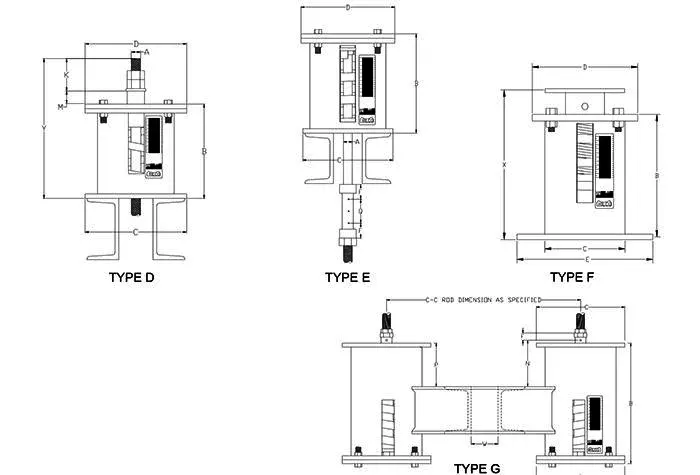

Τεχνική επισκόπηση

Οι προσαρμοσμένες διαδρομές, οι βαθμολογίες φορτίου και τα υλικά υψηλής θερμοκρασίας αντιμετωπίζονται ως μέρος της τακτικής προμήθειας μας. Όταν σας ζητηθεί, πραγματοποιούμε μετατροπή μεταξύ διεθνών προτύπων και επιβεβαιώνουμε την τεχνική συμβατότητα πριν από την κατασκευή.

Ποιοτικός έλεγχος και τεκμηρίωση

Το πιστοποιημένο κατά ISO 9001 σύστημα ποιότητας μας διέπει κάθε βήμα, από την επιθεώρηση του καλωδίου εισερχόμενου ελατηρίου έως την τελική δοκιμή φορτίου. Κάθε κρεμάστρα ελατηρίου μεταβλητής θερμοκρασίας είναι προρυθμισμένη για το ψυχρό φορτίο και τη διαδρομή που καθορίζεται από τον πελάτη στον πάγκο δοκιμών μας. Καταγράφουμε φορτία στις ψυχρές, ενδιάμεσες και θερμές θέσεις και επιβεβαιώνουμε ότι η διακύμανση είναι εντός των ορίων ανοχής. Αυτά τα αρχεία διατηρούνται για το πλήρες πακέτο ιχνηλασιμότητας και μπορούν να παρέχονται μαζί με την αποστολή.

Τα πιστοποιητικά υλικού για πηνία ελατηρίου, δομικό χάλυβα και προστατευτικές επιστρώσεις μπορούν να εντοπιστούν στη θερμότητα ή την παρτίδα. Όταν τα έργα απαιτούν συμμόρφωση με ASME, EN ή άλλους διεθνείς κώδικες σωληνώσεων, παρέχουμε τα πακέτα τεκμηρίωσης που απαιτούνται για έγκριση.

Όπου εφαρμόζονται κρεμάστρες με μεταβλητή ελατήρια υψηλής θερμοκρασίας

Αυτές οι κρεμάστρες υποστηρίζουν συστήματα σωληνώσεων μέσης έως υψηλής θερμοκρασίας όπου υπάρχει κατακόρυφη μετατόπιση αλλά όχι ακραία. Οι τυπικές εγκαταστάσεις περιλαμβάνουν βοηθητικές γραμμές ατμού, σωληνώσεις τροφοδοσίας νερού λέβητα, γραμμές εισόδου και εξόδου εξοικονομητή, κυκλώματα ζεστού λαδιού σε διυλιστήρια και χημικές εγκαταστάσεις, διανομή ατμού μέσης πίεσης σε βιομηχανικές εγκαταστάσεις και αεραγωγούς υψηλής θερμοκρασίας. Σε κάθε περίπτωση, η κρεμάστρα προσαρμόζεται σε κάθετη κίνηση, ενώ διατηρεί την τάση του σωλήνα εντός των ορίων σχεδιασμού, χωρίς το κόστος και το περίβλημα μιας σταθερής στήριξης φορτίου.

Συχνές ερωτήσεις

Πώς μπορώ να επιλέξω μεταξύ μιας μεταβλητής κρεμάστρας ελατηρίου και μιας κρεμάστρας σταθερού ελατηρίου;

Η απόφαση καταλήγει στην επιτρεπόμενη διακύμανση φορτίου. Εάν η αναφορά καταπόνησης του σωλήνα σας επιτρέπει μια αλλαγή φορτίου μεταξύ της ψυχρής και της θερμής θέσης, μια μεταβλητή κρεμάστρα ελατηρίου παρέχει αξιόπιστη υποστήριξη με χαμηλότερο κόστος. Όπου ο σωλήνας δεν μπορεί να δεχτεί καμία σημαντική παραλλαγή, απαιτείται μια σταθερή κρεμάστρα ελατηρίου. Η ομάδα μηχανικών μας μπορεί να ελέγξει τα δεδομένα φορτίου και ταξιδιού σας και να προτείνει τον κατάλληλο τύπο.

Ποια είναι η μέγιστη θερμοκρασία λειτουργίας για μια κρεμάστρα με ελατήρια μεταβλητής θερμοκρασίας;

Με τυπικούς κραματοποιημένους χάλυβες ελατηρίων όπως 50CrVA, η κρεμάστρα μπορεί να λειτουργήσει αξιόπιστα σε περιβάλλοντα όπου το ίδιο το πηνίο ελατηρίου φτάνει περίπου τους 150 °C έως τους 200 °C. Για θερμοκρασίες άνοιξης έως 350 °C, μετακινούμαστε σε κράματα με βάση το νικέλιο όπως το Inconel X-750. Δεν χρειάζεται να καθορίσετε μόνοι σας το κράμα. μοιραστείτε την αναμενόμενη θερμοκρασία έκθεσης στο ελατήριο και οι μηχανικοί μας θα επιλέξουν το σωστό υλικό.

Μπορεί η Tianshun να κατασκευάσει μεταβλητές ελατηριωτές κρεμάστρες για πολύ μεγάλα ή πολύ μικρά φορτία;

Η τυπική μας σειρά καλύπτει 0,5 kN έως 250 kN. Τα φορτία εκτός αυτής της ζώνης αντιμετωπίζονται ως προσαρμοσμένη μηχανική. Μικρά στηρίγματα γραμμής οργάνων και βαριές ανυψωτικές κρεμάστρες για τις κύριες γραμμές ατμού έχουν παραχθεί και δοκιμαστεί στις εγκαταστάσεις μας.

Ποιες επιλογές επίστρωσης υπάρχουν για ατμόσφαιρες υψηλής θερμοκρασίας ή διαβρωτικές;

Πέρα από τον γαλβανισμό εν θερμώ και την εποξειδική υψηλής θερμοκρασίας, μπορούμε να εφαρμόσουμε θερμικά σκληρυμένες επιστρώσεις με βάση τη σιλικόνη, halar ή να κατασκευάσουμε το περίβλημα από ανοξείδωτο χάλυβα. Εάν ο ιστότοπός σας είναι παράκτιος, υπεράκτιος ή χημικά επιθετικός, αναφέρετε το κατά τη διάρκεια της έρευνας και θα σας προτείνουμε ένα κατάλληλο σύστημα προστασίας.

Οι κρεμάστρες μεταβλητού ελατηρίου συνοδεύονται από οδηγίες εγκατάστασης;

Ναί. Κάθε κρεμάστρα συνοδεύεται από έναν σύντομο οδηγό εγκατάστασης που καλύπτει την ανύψωση, την προκαθορισμένη αφαίρεση ακινητοποίησης και την επαλήθευση φορτίου. Παρέχουμε επίσης λεπτομερείς οδηγίες για τη θέση σε λειτουργία, ώστε η ομάδα του χώρου να επιβεβαιώσει τη σωστή λειτουργία πριν από την παράδοση.

Ποιος είναι ο τυπικός χρόνος παράδοσης για μια τυπική κρεμάστρα ελατηρίου μεταβλητής υψηλής θερμοκρασίας;

Τα τυπικά μοντέλα με κοινά αποθηκευμένα υλικά ελατηρίων μπορούν να κατασκευαστούν, να προρυθμιστούν και να δοκιμαστούν μέσα σε τέσσερις έως έξι εβδομάδες. Τα προσαρμοσμένα κράματα και οι μεγαλύτερες χωρητικότητες φόρτωσης ενδέχεται να επεκτείνουν αυτό το διάστημα και επιβεβαιώνουμε το χρονοδιάγραμμα τη στιγμή της προσφοράς.

Συνεργασία με την Tianshun

Όταν επικοινωνείτε μαζί μας σχετικά με μια κρεμάστρα ελατηρίου μεταβλητής θερμοκρασίας, ένας αποκλειστικός διαχειριστής λογαριασμού με γνώσεις μηχανικής υποστήριξης σωλήνων χειρίζεται το ερώτημά σας. Εξετάζουμε τις συνθήκες λειτουργίας σας, συμπεριλαμβανομένης της θερμοκρασίας, της διαδρομής, του φορτίου και του ισχύοντος κώδικα σχεδιασμού και επιστρέφουμε μια τεχνική σύσταση εντός 24 ωρών. Τα προσαρμοσμένα υλικά ελατηρίων, οι μη τυποποιημένες διαδρομές, τα ειδικά εξαρτήματα άκρου και η τεκμηρίωση για το συγκεκριμένο έργο αντιμετωπίζονται ως συνήθεις εργασίες και όχι ως ειδικές εξαιρέσεις.

Μετά την παράδοση παραμένουμε διαθέσιμοι για υποστήριξη εγκατάστασης και καθοδήγηση συντήρησης. Πάνω από το 70% της επιχείρησής μας προέρχεται από επαναλαμβανόμενες παραγγελίες, τις οποίες θεωρούμε ως την ισχυρότερη υποστήριξη της απόδοσης του προϊόντος μας σε χιλιάδες θερμικούς κύκλους.
