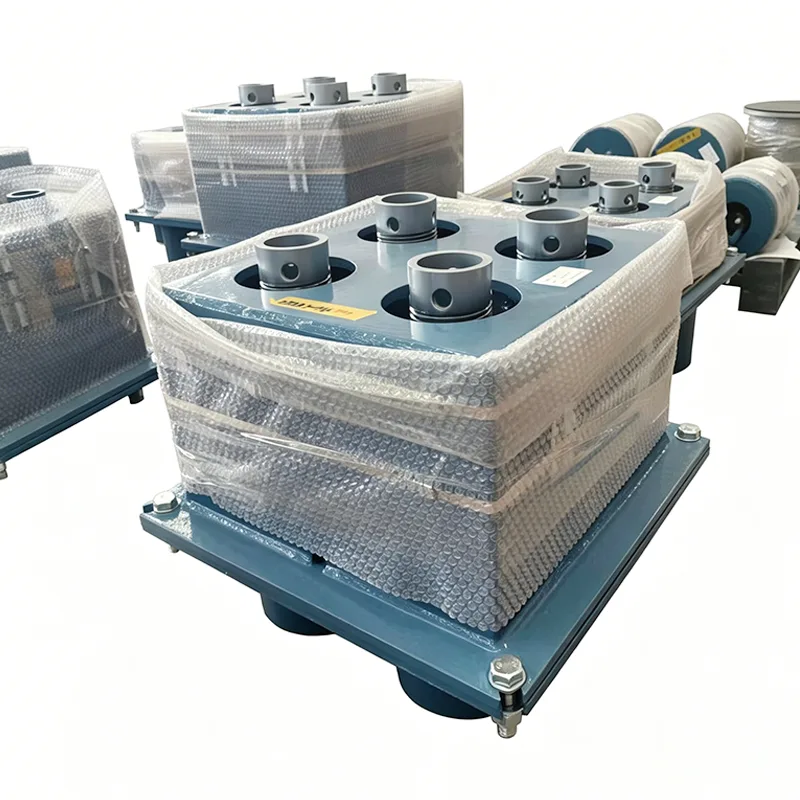

Υποστήριξη ελατηρίου διυλιστηρίου

Τα συστήματα αγωγών διεργασίας των διυλιστηρίων αντιμετωπίζουν συνήθως προκλήσεις ακραίων συνθηκών λειτουργίας: υψηλή θερμοκρασία και υψηλή πίεση, εύφλεκτα και εκρηκτικά μέσα με εξαιρετικά διαβρωτικές ουσίες. Κατά την εκκίνηση, τη διακοπή και την καθημερινή λειτουργία της μονάδας, εάν η τεράστια μετατόπιση των σωληνώσεων που προκαλείται από θερμική διαστολή και συστολή δεν μπορεί εύλογα να απελευθερωθεί, θα οδηγήσει εύκολα σε διαρροή της φλάντζας και ακόμη και σε ζημιά του εξοπλισμού. Με την υποστήριξη 14 ετών τεχνικής συσσώρευσης στον τομέα υποστήριξης αγωγών, η Yangzhou Tianshun Pipeline Technology Co., Ltd. έχει αναπτύξει ειδικά την Υποστήριξη ελατηρίου διυλιστηρίου για μονάδες διύλισης. Μέσω ενός ακριβούς ελαστικού μηχανισμού αντιστάθμισης, αυτό το προϊόν απορροφά αποτελεσματικά τη θερμική μετατόπιση των συστημάτων σωληνώσεων, ελέγχει την πρόσθετη καταπόνηση εντός ασφαλούς εύρους και εξασφαλίζει μακροχρόνια και χωρίς διαρροές λειτουργία των μονάδων διύλισης.

Αυτό το σχήμα δείχνει την καμπύλη απόδοσης φορτίου-μετατόπισης ενός μεταβλητού στηρίγματος/ανάρτησης ελατηρίου, συμπεριλαμβανομένων των βασικών παραμέτρων του φορτίου και της μετατόπισης για την επαλήθευση της φέρουσας ακρίβειας και της λειτουργικής αξιοπιστίας του προϊόντος.

Κάθε μονάδα υπόκειται σε βαθμονόμηση φορτίου και δοκιμή απόδοσης πριν από την αποστολή. Η απόκλιση ρύθμισης-φορτίου ελέγχεται εντός ±5%, σύμφωνα με το διεθνές πρότυπο ANSI/MSS‑SP‑58‑2018 καθώς και με το NB/T47039‑2013.

Τα προϊόντα πληρούν τις τεχνικές απαιτήσεις για συστήματα ηλεκτρικής ενέργειας, πετροχημικών και άλλων βιομηχανικών σωληνώσεων. Σύμφωνα με το MSS‑SP‑58‑2018, η μέγιστη επιτρεπόμενη μεταβλητότητα φορτίου για μονάδες μεταβλητού ελατηρίου δεν πρέπει να υπερβαίνει το 25% του λειτουργικού θερμού φορτίου σε πλήρη διαδρομή εργασίας.

Καμπύλη φορτίου-μετατόπισης που λαμβάνεται από τη δοκιμή τύπου ενός σταθερού ελατηρίου στήριξης/ανάρτησης. Ο οριζόντιος άξονας αντιπροσωπεύει μετατόπιση ενώ ο κατακόρυφος άξονας αντιπροσωπεύει φορτίο. Η καμπύλη παραμένει περίπου οριζόντια σε όλη τη διαδρομή εργασίας, αποδεικνύοντας ότι η δύναμη στήριξης παραμένει ουσιαστικά σταθερή όταν οι σωληνώσεις εκτρέπονται λόγω θερμικής διαστολής και συστολής.

Αυτή η δοκιμή τύπου επαληθεύει τη σταθερότητα του φορτίου, τη σταθερότητα πλήρους διαδρομής και τη λειτουργική αξιοπιστία μονάδων σταθερού ελατηρίου. Όλες οι μονάδες παραγωγής υπόκεινται σε βαθμονόμηση φορτίου πριν από την αποστολή, με ελεγχόμενη απόκλιση φορτίου εντός ±6% σύμφωνα με τα ANSI/MSS-SP-58-2018 και NB/T47038-2013.

Αυτά τα προϊόντα ισχύουν για βιομηχανικά συστήματα σωληνώσεων με μεγάλη θερμική μετατόπιση, συμπεριλαμβανομένων των αγωγών κεντρικού ατμού και άλλων σωληνώσεων υψηλής θερμοκρασίας και υψηλής πίεσης.

Τεχνολογία πυρήνα και πίνακας παραμέτρων

Στοχεύοντας στις περίπλοκες και ποικίλες διατάξεις αγωγών των διυλιστηρίων, η Υποστήριξη ελατηρίου του διυλιστηρίου παρέχει εξαιρετικά προσαρμοσμένες μηχανικές λύσεις. Οι βασικές τεχνικές του παράμετροι είναι οι εξής:

Μηχανική Προσαρμοστικότητα και Επιτόπια Λειτουργία & Συντήρηση

Τα διυλιστήρια έχουν συνήθως τα χαρακτηριστικά συμπαγούς χώρου και πυκνών αγωγών. Κατά το σχεδιασμό του Refinery Spring Support, συνδυάσαμε πλήρως τα πρακτικά σημεία πόνου της μηχανικής διύλισης:

Όλα τα προϊόντα υποβάλλονται σε ολοκληρωμένη εσωτερική δοκιμή πριν από την αποστολή.

Οι εσωτερικές δοκιμές περιλαμβάνουν: διαστάσεων και οπτική επιθεώρηση, PMI (Positive Material Identification), δοκιμή σκληρότητας, μη καταστροφική δοκιμή MT/PT (όπου ισχύει), δοκιμή φορτίου ελατηρίου (με καμπύλες φορτίου-μετατόπισης) και μέτρηση πάχους επίστρωσης.

Παρέχονται εκθέσεις εργοστασιακών δοκιμών (FTR) και αναφορές δοκιμών υλικού (MTR).

Οι εσωτερικές δοκιμές δεν αποτελούν δοκιμές τρίτων που είναι διαπιστευμένες από την ILAC. Οι δοκιμές από τρίτους ή οι εργαστηριακές δοκιμές είναι διαθέσιμες ως ξεχωριστή, προαιρετική υπηρεσία.

Προαιρετικές υπηρεσίες επιθεώρησης τρίτων (αναφέρονται χωριστά):

1. Δοκιμή υλικού: ανάλυση χημικής σύνθεσης, δοκιμή εφελκυσμού, δοκιμή πρόσκρουσης χαμηλής θερμοκρασίας Charpy και δοκιμή σκληρότητας.

2. Συγκόλληση NDT: Δοκιμή μαγνητικών σωματιδίων (MT), Δοκιμή διεισδυτικού υγρού (PT), δοκιμή υπερήχων (UT) και ακτινογραφική δοκιμή (RT).

3. Δοκιμή απόδοσης φορτίου ελατηρίου, συμπεριλαμβανομένων των καμπυλών φορτίου-μετατόπισης.

4. Επιθεώρηση αντιδιαβρωτικής προστασίας γαλβανισμού εν θερμώ/εποξειδικής επίστρωσης.

5. Δοκιμές με μάρτυρες, επιτήρηση εργοστασίου και επιθεώρηση πριν από την αποστολή (PSI).

Η ακρίβεια φόρτωσης των προϊόντων μας, τα πρότυπα δοκιμών και τα συστήματα τεκμηρίωσης συγκρίνονται με το διεθνές σύστημα υποστήριξης σωλήνων LISEGA. Σε αντίθεση με τους τυπικούς εγχώριους κατασκευαστές που προμηθεύουν μόνο το ίδιο το προϊόν, παρέχουμε μια καμπύλη φορτίου-μετατόπισης με κάθε μονάδα ελατηρίου. Διευκολύνουμε επίσης δοκιμές SGS τρίτων και επιθεωρήσεις από μάρτυρες, καθώς και ελέγχους εγγράφων υποστήριξης από μηχανικούς PE/CPE για έργα στο εξωτερικό.

Αυστηρά πρότυπα ποιότητας και ελέγχου ποιότητας και παραγωγής

Οι μονάδες διύλισης έχουν ακραίες απαιτήσεις ασφάλειας. Ως βασική γραμμή άμυνας για την ασφάλεια του συστήματος αγωγών, ολόκληρη η παραγωγική διαδικασία του Refinery Spring Support ακολουθεί αυστηρά πρότυπα ποιοτικού ελέγχου:

Μη καταστροφικές δοκιμές και μηχανικές δοκιμές: Όλες οι φέρουσες συγκολλήσεις και τα βασικά εξαρτήματα καταπόνησης υποβάλλονται σε επιθεώρηση εμφάνισης και μη καταστροφική δοκιμή (ραδιογραφική/υπερηχητική δοκιμή) σύμφωνα με τα σχετικά εθνικά πρότυπα για να διασφαλιστεί η αλάνθαστη δομική αντοχή.

Επαλήθευση ζωής κόπωσης: Τα εξαρτήματα του ελατηρίου υποβάλλονται σε αυστηρές δοκιμές κόπωσης και διαδικασίες θερμικής επεξεργασίας για να διασφαλιστεί ότι δεν θα συμβεί πλαστική παραμόρφωση ή θραύση κατά τη διάρκεια εκατοντάδων χιλιάδων θερμικών εναλλασσόμενων κύκλων.

Εργοστασιακό κλείδωμα και προστασία: Κάθε μονάδα είναι εξοπλισμένη με έναν πείρο τοποθέτησης πριν από την παράδοση, που κλειδώνει το μοχλό ή το ελατήριο στη θέση εργασίας ψυχρής κατάστασης για να αποτρέψει μη αναστρέψιμη ζημιά στο ελατήριο που προκαλείται από τυχαία μετατόπιση κατά τη μεταφορά και την ανύψωση.

Γιατί να επιλέξετε την υποστήριξη ελατηρίου διυλιστηρίου της Tianshun;

Πλούσια εμπειρία σε έργα διύλισης: Τα προϊόντα λειτουργούν σταθερά σε διυλιστήρια, πυρόλυση αιθυλενίου και έργα λεπτών χημικών σε περισσότερες από 40 χώρες σε όλο τον κόσμο και έχουν αντέξει σε πρακτικές δοκιμές ακραίων κλίματος και πολύπλοκων συνθηκών εργασίας.

Τεχνική υποστήριξη πλήρους διεργασίας: Παρέχετε τεχνικές υπηρεσίες πλήρους διεργασίας από ανάλυση τάσεων αγωγού (προσομοίωση CAESAR II), υπολογισμό επιλογής τύπου έως οδηγίες εγκατάστασης επιτόπου, διασφαλίζοντας ότι κάθε υποστήριξη ταιριάζει με ακρίβεια στις συνθήκες εργασίας.

Αξιόπιστη παράδοση αλυσίδας εφοδιασμού: Βασιζόμενοι σε αυτοματοποιημένες γραμμές παραγωγής και πλήρη εξοπλισμό δοκιμών στη βάση μας στο Jiangsu, διασφαλίζουμε την έγκαιρη και υψηλής ποιότητας παράδοση υλικών για έργα διύλισης μεγάλης κλίμακας.

Υποστήριξη πλήρους κύκλου ζωής: Δημιουργήστε αποκλειστικά αρχεία έργων, παρέχετε αξιολόγηση κατάστασης, επαναρύθμιση φορτίου και καθοδήγηση αντικατάστασης κατά τη συντήρηση τερματισμού λειτουργίας, μειώνοντας αποτελεσματικά τους κινδύνους λειτουργίας και συντήρησης των διυλιστηρίων.
