Υποστήριξη ελατηρίου χημικών εγκαταστάσεων

Τα συστήματα αγωγών στα χημικά εργοστάσια λειτουργούν υπό σκληρές συνθήκες που περιλαμβάνουν διαβρωτικά μέσα, εναλλασσόμενες υψηλές και χαμηλές θερμοκρασίες, εύφλεκτες και εκρηκτικές ατμόσφαιρες, καθώς και αυστηρές απαιτήσεις ασφαλείας. Τα συμβατικά στηρίγματα ελατηρίων είναι επιρρεπή σε διάβρωση, θραύση λόγω κόπωσης και υποβάθμιση της απόδοσης κάτω από τέτοιες σοβαρές συνθήκες εργασίας, που μπορεί να οδηγήσουν σε διαρροή αγωγού, ζημιά στον εξοπλισμό και ακόμη και ατυχήματα ασφαλείας. Αναπτύχθηκε ειδικά για αυτές τις απαιτητικές συνθήκες λειτουργίας, το Chemical Plant Spring Support είναι ένα αποκλειστικό προϊόν υποστήριξης ικανό για μακροχρόνια σταθερή λειτουργία σε πολύπλοκα χημικά περιβάλλοντα.

Αυτό το σχήμα δείχνει την καμπύλη απόδοσης φορτίου-μετατόπισης ενός μεταβλητού στηρίγματος/ανάρτησης ελατηρίου, συμπεριλαμβανομένων των βασικών παραμέτρων του φορτίου και της μετατόπισης για την επαλήθευση της φέρουσας ακρίβειας και της λειτουργικής αξιοπιστίας του προϊόντος.

Κάθε μονάδα υπόκειται σε βαθμονόμηση φορτίου και δοκιμή απόδοσης πριν από την αποστολή. Η απόκλιση ρύθμισης-φορτίου ελέγχεται εντός ±5%, σύμφωνα με το διεθνές πρότυπο ANSI/MSS‑SP‑58‑2018 καθώς και με το NB/T47039‑2013.

Τα προϊόντα πληρούν τις τεχνικές απαιτήσεις για συστήματα ηλεκτρικής ενέργειας, πετροχημικών και άλλων βιομηχανικών σωληνώσεων. Σύμφωνα με το MSS‑SP‑58‑2018, η μέγιστη επιτρεπόμενη μεταβλητότητα φορτίου για μονάδες μεταβλητού ελατηρίου δεν πρέπει να υπερβαίνει το 25% του λειτουργικού θερμού φορτίου σε πλήρη διαδρομή εργασίας.

Καμπύλη φορτίου-μετατόπισης που λαμβάνεται από τη δοκιμή τύπου ενός σταθερού ελατηρίου στήριξης/ανάρτησης. Ο οριζόντιος άξονας αντιπροσωπεύει μετατόπιση ενώ ο κατακόρυφος άξονας αντιπροσωπεύει φορτίο. Η καμπύλη παραμένει περίπου οριζόντια σε όλη τη διαδρομή εργασίας, αποδεικνύοντας ότι η δύναμη στήριξης παραμένει ουσιαστικά σταθερή όταν οι σωληνώσεις εκτρέπονται λόγω θερμικής διαστολής και συστολής.

Αυτή η δοκιμή τύπου επαληθεύει τη σταθερότητα του φορτίου, τη σταθερότητα πλήρους διαδρομής και τη λειτουργική αξιοπιστία μονάδων σταθερού ελατηρίου. Όλες οι μονάδες παραγωγής υπόκεινται σε βαθμονόμηση φορτίου πριν από την αποστολή, με ελεγχόμενη απόκλιση φορτίου εντός ±6% σύμφωνα με τα ANSI/MSS-SP-58-2018 και NB/T47038-2013.

Αυτά τα προϊόντα ισχύουν για βιομηχανικά συστήματα σωληνώσεων με μεγάλη θερμική μετατόπιση, συμπεριλαμβανομένων των αγωγών κεντρικού ατμού και άλλων σωληνώσεων υψηλής θερμοκρασίας και υψηλής πίεσης.

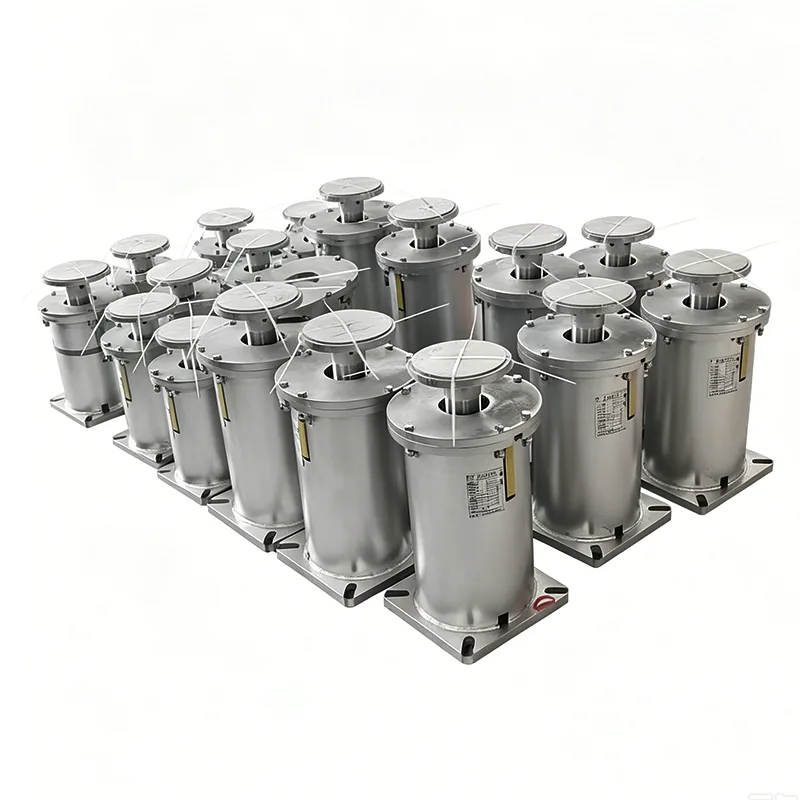

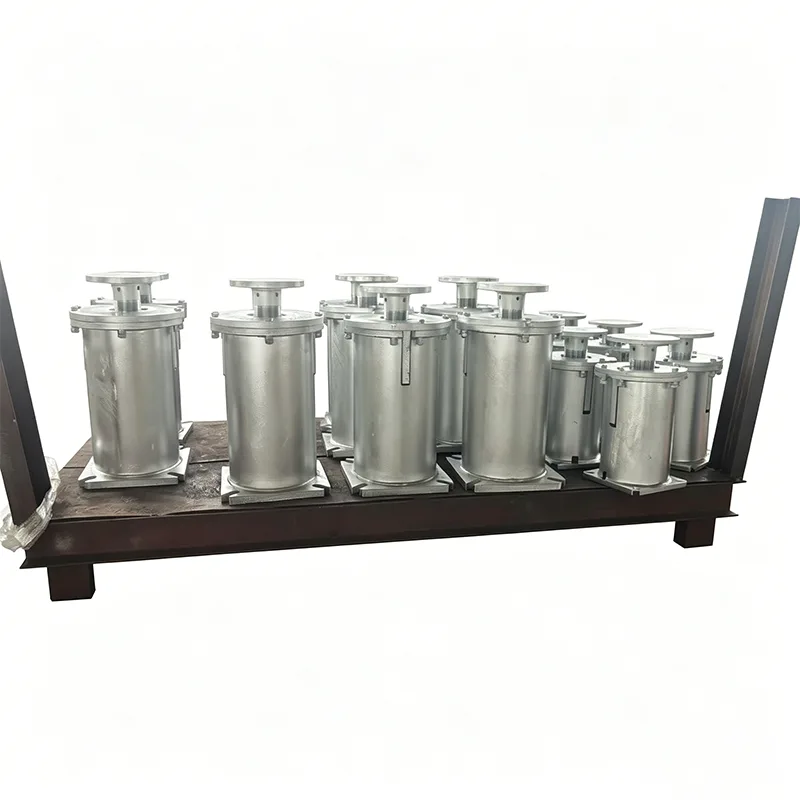

Το Chemical Plant Spring Support είναι ένα ελαστικό στήριγμα σωλήνων ειδικά σχεδιασμένο αποκλειστικά για τη χημική βιομηχανία. Αντέχει κυρίως νεκρό βάρος αγωγού, αντισταθμίζει τη μετατόπιση που προκαλείται από θερμική διαστολή και συστολή και απομονώνει τους κραδασμούς που μεταδίδονται από τον εξοπλισμό διεργασίας.

Με 14 χρόνια εμπειρίας στο σχεδιασμό και την κατασκευή συστημάτων υποστήριξης χημικών σωλήνων, η Yangzhou Tianshun Pipeline έχει παραδώσει προϊόντα σε περισσότερα από 200 χημικά έργα σε όλο τον κόσμο, συμπεριλαμβανομένων μεγάλης κλίμακας βάσεις διύλισης και ενοποίησης χημικών, εξαιρετικά χημικά πάρκα και φαρμακευτικά εργοστάσια.

Στοχευμένα χαρακτηριστικά σχεδίασης

▶  Εξαιρετική αντοχή στη διάβρωση: Υιοθετεί ειδικά υλικά και αντιδιαβρωτικές επεξεργασίες πολλαπλών στρωμάτων για να αντέχει στη διάβρωση από οξέα, αλκάλια, άλατα και άλλα διαβρωτικά μέσα.

▶  Δομή με αντιεκρηκτική προστασία: Όλα τα εξαρτήματα συμμορφώνονται με τα πρότυπα αντιεκρηκτικής χημικής προστασίας χωρίς κίνδυνο δημιουργίας σπινθήρα.

▶  Ανώτερη απόδοση στεγανοποίησης: Εξοπλισμένο με πλήρως κλειστό προστατευτικό περίβλημα για την αποφυγή εισόδου διαβρωτικών αερίων και υγρών στο συγκρότημα ελατηρίου.

▶  Ευρεία προσαρμοστικότητα θερμοκρασίας: Λειτουργεί αξιόπιστα σε εκτεταμένο εύρος θερμοκρασιών από -196℃ έως +550℃.

▶  Υψηλή Ακρίβεια Φορτίου: Ακριβώς βαθμονομημένη πριν από την παράδοση, με ελεγχόμενη απόκλιση φορτίου εντός ±5%.

▶  Σχεδίαση χωρίς συντήρηση: Η απλή και στιβαρή κατασκευή δεν απαιτεί τακτική συντήρηση υπό κανονικές συνθήκες εργασίας.

Σύγκριση απόδοσης με συμβατικά στηρίγματα ελατηρίου

Τυπικές τεχνικές παράμετροι

Τυπικά σενάρια εφαρμογής

Το Chemical Plant Spring Support εφαρμόζεται ευρέως σε διάφορα συστήματα αγωγών σε χημικές εγκαταστάσεις:

Σωληνώσεις για τη μεταφορά οξέων, αλκαλίων, αλάτων και άλλων διαβρωτικών μέσων

Σωληνώσεις διεργασιών υψηλής θερμοκρασίας και υψηλής πίεσης

Σωληνώσεις κρυογονικών υγρών (υγρό οξυγόνο, υγρό άζωτο, υγρή αμμωνία)

Αγωγοί για εύφλεκτα και εκρηκτικά μέσα (βενζίνη, ντίζελ, φυσικό αέριο)

Σωληνώσεις σύνδεσης για αντιδραστήρες, εναλλάκτες θερμότητας, πύργους και άλλο εξοπλισμό διεργασίας

Αγωγοί επεξεργασίας λυμάτων και καυσαερίων

Κατασκευή & Ποιοτικός Έλεγχος

Έχουμε δημιουργήσει αποκλειστικές γραμμές παραγωγής για προϊόντα χημικής ποιότητας. Όλα τα στηρίγματα ελατηρίου Chemical Plant κατασκευάζονται αυστηρά σύμφωνα με τα υψηλότερα πρότυπα της χημικής βιομηχανίας:

▶  Επιθεώρηση εισερχόμενης πρώτης ύλης: Κάθε παρτίδα πρώτων υλών ελέγχεται για χημική σύνθεση και αντοχή στη διάβρωση.

▶  Μηχανική Ακρίβεια: Τα βασικά μέρη επεξεργάζονται με εξοπλισμό CNC για να διασφαλιστεί η ακρίβεια των διαστάσεων.

▶  Επεξεργασία επιφάνειας: Εφαρμόζονται πολλαπλές αυστηρές αντιδιαβρωτικές διαδικασίες για την εξασφάλιση της πρόσφυσης και του πάχους της επίστρωσης.

▶  Δοκιμή απόδοσης: Κάθε μονάδα υποβάλλεται σε δοκιμή βαθμονόμησης φορτίου και κόπωσης.

▶  Τελική επιθεώρηση εργοστασίου: Παρέχονται πλήρη πιστοποιητικά ποιότητας και αναφορές δοκιμών υλικού.

Το σύστημα διαχείρισης ποιότητας μας είναι πιστοποιημένο κατά ISO 9001:2015 και όλα τα προϊόντα συμμορφώνονται με τα διεθνή πρότυπα, συμπεριλαμβανομένων των CE, API και ATEX.

Υπηρεσίες Προσαρμογής & Υποστήριξης

▶  Ειδική προσαρμογή υλικού: Διατίθενται προϊόντα κατασκευασμένα από Hastelloy, Monel και άλλα ειδικά κράματα.

▶  Μη τυπική σχεδίαση: Εξατομικευμένα προϊόντα που αναπτύχθηκαν σύμφωνα με τα σχέδια πελατών και τις πραγματικές συνθήκες εργασίας.

▶  Λύσεις συστήματος: Ολοκληρωμένος σχεδιασμός και πλήρης προμήθεια πλήρων συστημάτων υποστήριξης σωλήνων για χημικά εργοστάσια.

▶  Τεχνική εξυπηρέτηση επιτόπου: Μπορούν να αποσταλούν επαγγελματίες μηχανικοί για καθοδήγηση επιτόπου εγκατάστασης και θέση σε λειτουργία.

▶ Εγγύηση 12 μηνών: Τα ελαττωματικά προϊόντα θα επισκευαστούν ή θα αντικατασταθούν δωρεάν εντός της περιόδου εγγύησης.

Για περισσότερες λεπτομέρειες σχετικά με την υποστήριξη ελατηρίου χημικών εγκαταστάσεων και συμβουλές επαγγελματικής επιλογής, επικοινωνήστε με την τεχνική ομάδα μας.
