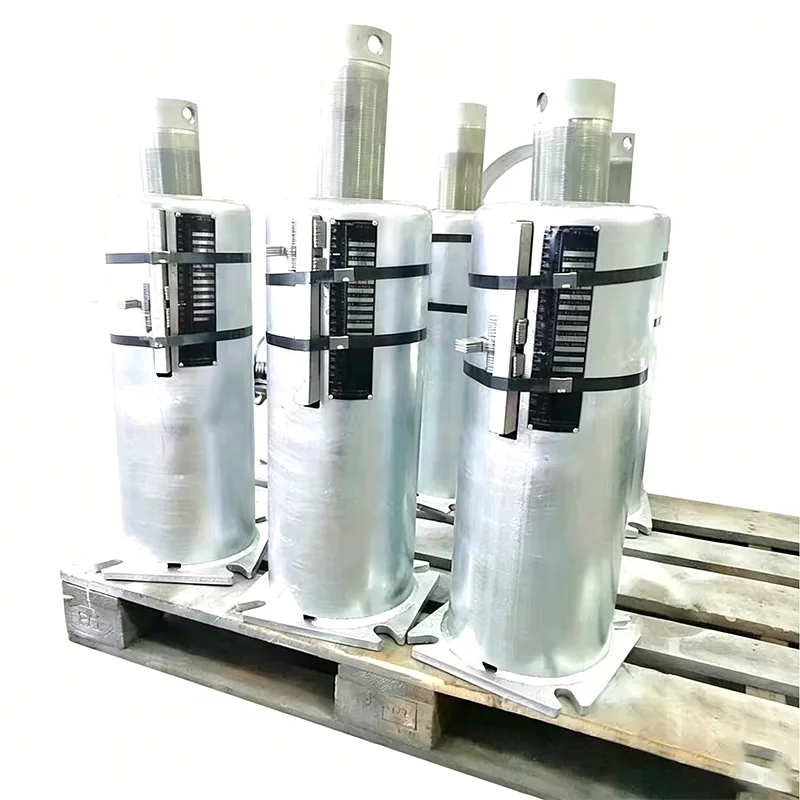

Υποστηρίγματα ελατηρίων σταθμών ηλεκτροπαραγωγής

Βασισμένη σε 14 χρόνια εμπειρίας σε υποστηρίξεις αγωγών/κρεμάστρες και λύσεις υποστήριξης σταθμών ηλεκτροπαραγωγής, η Yangzhou Tianshun Pipeline Technology Co., Ltd. παρέχει Υποστήριξη ελατηρίου ηλεκτροπαραγωγής για σταθμούς παραγωγής ηλεκτρικής ενέργειας θερμικής ενέργειας, πυρηνικής ενέργειας και συνδυασμένου κύκλου. Αυτά τα προϊόντα έχουν σχεδιαστεί για να ελέγχουν τη θερμική μετατόπιση και την κατανομή της τάσης σε αγωγούς υψηλής θερμοκρασίας, υψηλής πίεσης, προστατεύοντας τις κρίσιμες διεπαφές του κύριου εξοπλισμού, όπως οι λέβητες και οι ατμοστρόβιλοι. Οι ακόλουθες λεπτομέρειες καλύπτουν τα χαρακτηριστικά του προϊόντος, τα μηχανολογικά πλεονεκτήματα και τις συγκεκριμένες τοποθεσίες εφαρμογής.

Αυτό το σχήμα δείχνει την καμπύλη απόδοσης φορτίου-μετατόπισης ενός μεταβλητού στηρίγματος/ανάρτησης ελατηρίου, συμπεριλαμβανομένων των βασικών παραμέτρων του φορτίου και της μετατόπισης για την επαλήθευση της φέρουσας ακρίβειας και της λειτουργικής αξιοπιστίας του προϊόντος.

Κάθε μονάδα υπόκειται σε βαθμονόμηση φορτίου και δοκιμή απόδοσης πριν από την αποστολή. Η απόκλιση ρύθμισης-φορτίου ελέγχεται εντός ±5%, σύμφωνα με το διεθνές πρότυπο ANSI/MSS‑SP‑58‑2018 καθώς και με το NB/T47039‑2013.

Τα προϊόντα πληρούν τις τεχνικές απαιτήσεις για συστήματα ηλεκτρικής ενέργειας, πετροχημικών και άλλων βιομηχανικών σωληνώσεων. Σύμφωνα με το MSS‑SP‑58‑2018, η μέγιστη επιτρεπόμενη μεταβλητότητα φορτίου για μονάδες μεταβλητού ελατηρίου δεν πρέπει να υπερβαίνει το 25% του λειτουργικού θερμού φορτίου σε πλήρη διαδρομή εργασίας.

Καμπύλη φορτίου-μετατόπισης που λαμβάνεται από τη δοκιμή τύπου ενός σταθερού ελατηρίου στήριξης/ανάρτησης. Ο οριζόντιος άξονας αντιπροσωπεύει μετατόπιση ενώ ο κατακόρυφος άξονας αντιπροσωπεύει φορτίο. Η καμπύλη παραμένει περίπου οριζόντια σε όλη τη διαδρομή εργασίας, αποδεικνύοντας ότι η δύναμη στήριξης παραμένει ουσιαστικά σταθερή όταν οι σωληνώσεις εκτρέπονται λόγω θερμικής διαστολής και συστολής.

Αυτή η δοκιμή τύπου επαληθεύει τη σταθερότητα του φορτίου, τη σταθερότητα πλήρους διαδρομής και τη λειτουργική αξιοπιστία μονάδων σταθερού ελατηρίου. Όλες οι μονάδες παραγωγής υπόκεινται σε βαθμονόμηση φορτίου πριν από την αποστολή, με ελεγχόμενη απόκλιση φορτίου εντός ±6% σύμφωνα με τα ANSI/MSS-SP-58-2018 και NB/T47038-2013.

Αυτά τα προϊόντα ισχύουν για βιομηχανικά συστήματα σωληνώσεων με μεγάλη θερμική μετατόπιση, συμπεριλαμβανομένων των αγωγών κεντρικού ατμού και άλλων σωληνώσεων υψηλής θερμοκρασίας και υψηλής πίεσης.

Χαρακτηριστικά προϊόντος

Τα στηρίγματα ελατηρίων σταθμών ηλεκτροπαραγωγής έχουν σχεδιαστεί κατά παραγγελία με βάση τα αποτελέσματα της ανάλυσης τάσης αγωγού, με βασικά χαρακτηριστικά να επικεντρώνονται στη διατήρηση φορτίου, την προσαρμοστικότητα μετατόπισης και τη μακροπρόθεσμη λειτουργική σταθερότητα.

Μηχανισμός Φορτίου-Μετατόπισης: Διατίθεται σε δύο διαμορφώσεις: κρεμάστρες/στηρίγματα μεταβλητού ελατηρίου και κρεμάστρες/στηρίγματα ελατηρίου σταθερής δύναμης. Οι μονάδες μεταβλητού ελατηρίου φέρουν φορτίο με γραμμική ακαμψία, ενώ οι μονάδες σταθερής δύναμης παρέχουν σχεδόν σταθερή δύναμη στήριξης σε όλη τη διαδρομή εργασίας, με ελεγχόμενη απόκλιση εντός 5%, εξαλείφοντας την πρόσθετη πίεση στους αγωγούς που προκαλούνται από διακυμάνσεις των δυνάμεων στήριξης.

Συμβατότητα υλικού & θερμοκρασίας: Τα στοιχεία ελατηρίου κατασκευάζονται από κραματοποιημένους χάλυβες ελατηρίων συμπεριλαμβανομένων 60Si2Mn και 50CrVA. Τα δομικά εξαρτήματα μπορούν να κατασκευαστούν από ανθρακούχο χάλυβα, ανθεκτικό στη θερμότητα κράμα χάλυβα ή ανοξείδωτο χάλυβα. Το συνολικό επιτρεπόμενο εύρος θερμοκρασίας λειτουργίας καλύπτει -196°C έως +650°C, ταιριάζοντας με όλες τις απαιτήσεις του αγωγού από το νερό τροφοδοσίας χαμηλής θερμοκρασίας έως τον κύριο ατμό υψηλής θερμοκρασίας.

Σχεδιασμός εγκατάστασης και θέσης σε λειτουργία: Κάθε στήριγμα/κρεμάστρα είναι εξοπλισμένο με πείρο ασφάλισης εγκατάστασης και πινακίδα μετατόπισης φορτίου. Απλώς αφαιρέστε τον πείρο ασφάλισης μετά την εγκατάσταση σε ψυχρή κατάσταση για να ενεργοποιήσετε τη λειτουργία. Τα δεδομένα της πινακίδας διευκολύνουν την επιτόπια επαλήθευση των αριθμών μοντέλων και των προκαθορισμένων φορτίων, μειώνοντας σημαντικά τον χρόνο θέσης σε λειτουργία.

Ολοκληρωμένες δοκιμές εντός του σπιτιού: Όλες οι δοκιμές, συμπεριλαμβανομένης της ακαμψίας του ελατηρίου, της παραμόρφωσης συμπίεσης και του πάχους της επιφανειακής επίστρωσης, πραγματοποιούνται στο δικό μας εργαστήριο για να διασφαλιστεί η σταθερή απόδοση σε όλες τις παρτίδες παραγωγής. Κάθε μονάδα υφίσταται τρεις κύκλους συμπίεσης πλήρους διαδρομής με καταγραφή της καμπύλης ακαμψίας πριν από την αποστολή.

Με αυτά τα χαρακτηριστικά σχεδιασμού, τα Power Plant Spring Supports διατηρούν την προκαθορισμένη ανύψωση των συστημάτων σωληνώσεων υπό συνδυασμένες συνθήκες γραμμικής θερμικής διαστολής και συνεχούς δόνησης, μειώνοντας την πιθανότητα απρόβλεπτων τερματισμών λειτουργίας.

Μηχανικά Πλεονεκτήματα

Στον σχεδιασμό αγωγών σταθμών ηλεκτροπαραγωγής, σε σύγκριση με τα καθαρά άκαμπτα στηρίγματα ή τη στερέωση με σφιγκτήρα σωλήνων, οι λύσεις ελαστικής στήριξης προσφέρουν άμεσες βελτιώσεις στον έλεγχο της τάσης, την προστασία του εξοπλισμού και την προσαρμοστικότητα εγκατάστασης. Η μηχανική αξία των στηρίξεων ελατηρίων σταθμών ηλεκτροπαραγωγής αντικατοπτρίζεται στις ακόλουθες πτυχές:

Αποτελεσματική αντιστάθμιση θερμικής μετατόπισης: Τα άκαμπτα στηρίγματα δεν μπορούν να απορροφήσουν τη θερμική διαστολή του αγωγού, οδηγώντας συχνά σε δέσμευση του συστήματος σωλήνων, ανύψωση υποστήριξης ή υπερφόρτωση. Οι ελαστικές κρεμάστρες/στηρίγματα μεταφέρουν το φορτίο γραμμικά ή συνεχώς καθώς ο αγωγός μετατοπίζεται, διατηρώντας τα επίπεδα τάσης εντός των επιτρεπόμενων ορίων που καθορίζονται από κωδικούς όπως ASME B31.1.

Μειωμένη ώθηση και ροπή στις διεπαφές του κύριου εξοπλισμού: Οι κεφαλές λέβητα και οι είσοδοι ατμού στροβίλου είναι εξαιρετικά ευαίσθητες σε δυνάμεις και ροπές. Μετά τη ρύθμιση με ελατηριωτές κρεμάστρες/ στηρίγματα, η ώση διεπαφής μειώνεται σημαντικά, αποτρέποντας ρωγμές συγκόλλησης και διαρροές φλάντζας. Αυτό είναι ένα κρίσιμο μέτρο για την επέκταση των διαστημάτων συντήρησης των περιβλημάτων του στροβίλου, των κύριων βαλβίδων ατμού και άλλου εξοπλισμού.

Καταστολή μετάδοσης κραδασμών: Οι αγωγοί σταθμών ηλεκτροπαραγωγής είναι επιρρεπείς σε δονήσεις υπό συνθήκες ροής ατμού υψηλής ταχύτητας ή διφασικής ροής. Τα συστήματα στήριξης ελατηρίου προσαρμόζουν την ακαμψία στήριξης σε βέλτιστο εύρος μέσω ελαστικών στοιχείων και όταν συνδυάζονται με αποσβεστήρες, διαχέουν αποτελεσματικά την ενέργεια των κραδασμών για να αποτρέψουν τη δομική κόπωση.

Γενναιόδωρη ανοχή εγκατάστασης στο εργοτάξιο: Οι κρεμάστρες/στηρίγματα ελατηρίου επιτρέπουν λεπτή ρύθμιση σε ένα συγκεκριμένο εύρος ύψους, αντισταθμίζοντας τις αποκλίσεις σε πολιτικά θεμέλια και εγκατάσταση σωλήνων ψυχρής κατάστασης. Οι μονάδες ελατηρίου σταθερής δύναμης είναι συχνά εξοπλισμένες με υδραυλικές ή βιδωτές βοηθητικές συσκευές ρύθμισης για ακριβή ευθυγράμμιση επιτόπου.

Μακροχρόνια Λειτουργία & Αντι-Χαλάρωση: Με σχεδιασμό αντι-χαλαρωτικού ελατηρίου και ανθεκτικές στη διάβρωση επιφανειακές επεξεργασίες (γαλβανισμός εν θερμώ, Dacromet, κ.λπ.), η υποβάθμιση της δύναμης στήριξης είναι ελάχιστη. Πάνω από το 70% των επακόλουθων παραγγελιών μας από έργα στο εξωτερικό προέρχονται από επαναλαμβανόμενους πελάτες, κάτι που σε κάποιο βαθμό αντικατοπτρίζει τη μακροπρόθεσμη αξιοπιστία των προϊόντων υποστήριξής μας.

Εφαρμογές προϊόντων

Τα στηρίγματα ελατηρίων σταθμών ηλεκτροπαραγωγής εγκαθίστανται κυρίως σε κρίσιμες θέσεις σε συστήματα κυκλοφορίας ατμού-νερού και καυσαερίων υψηλής θερμοκρασίας στα εργοστάσια παραγωγής ηλεκτρικής ενέργειας. Σε συνδυασμό με αποσβεστήρες, άκαμπτα στηρίγματα και άλλα εξαρτήματα, σχηματίζουν ένα πλήρες εύκαμπτο σύστημα συγκράτησης αγωγών.

Περιοχή λέβητα: Χρησιμοποιείται σε κύριους αγωγούς ατμού, αγωγούς αναθέρμανσης ζεστού και κρύου, αγωγούς εξόδου υπερθερμαντήρα κ.λπ. Απορροφά την κατακόρυφη και οριζόντια θερμική μετατόπιση του σώματος του λέβητα και των σωληνώσεων σύνδεσης, αποτρέπει την υπερβολική καταπόνηση στις συνδέσεις των ακροφυσίων κεφαλής και μειώνει τον κίνδυνο ρωγμών συγκόλλησης.

Περιοχή στροβίλου: Εγκαθίσταται σε κύριους σωλήνες ατμού, σωλήνες ατμού αναθέρμανσης υψηλής θερμοκρασίας και αγωγούς παράκαμψης υψηλής πίεσης. Μέσω ακριβούς στήριξης, περιορίζει τις δυνάμεις και τις ροπές που μεταδίδονται στις διεπαφές του στροβίλου, διασφαλίζει την ακρίβεια ευθυγράμμισης του άξονα και μειώνει την επίδραση των κραδασμών στα περιβλήματα του στροβίλου.

Σύστημα τροφοδοσίας νερού υψηλής πίεσης: Σε αγωγούς τροφοδοσίας νερού υψηλής πίεσης και αγωγούς νερού θερμοκρασίας, οι κρεμάστρες/στηρίγματα ελατηρίων υποστηρίζουν αγωγούς βαρέως τύπου ενώ προσαρμόζονται στις αλλαγές θερμοκρασίας, διατηρούν την κλίση του αγωγού και αποφεύγουν προβλήματα σπηλαίωσης ή σφυριού νερού που προκαλούνται από περιορισμένη μετατόπιση.

Καυσαέριο & Σύστημα Αποθείωσης/Απονιτροποίησης: Για αγωγούς καυσαερίων/αέρα μεγάλης διαμέτρου, αγωγούς εισόδου/εξόδου GGH και αγωγούς σύνδεσης πύργου αποθείωσης. Αυτές οι δομές με λεπτά τοιχώματα παρουσιάζουν σημαντική θερμική διαστολή. Τα στηρίγματα ελατηρίου αντισταθμίζουν αυτή τη μετατόπιση, μειώνουν την τάση σύνδεσης της φλάντζας και λειτουργούν σε συνδυασμό με αρμούς διαστολής για την προστασία ολόκληρου του συστήματος καυσαερίων.

Συμβατική νησίδα πυρηνικής ενέργειας: Χρησιμοποιείται σε δευτερεύον κύκλωμα κύριο ατμό, κύριο νερό τροφοδοσίας και άλλους αγωγούς. Πληροί τις απαιτήσεις ελέγχου συνέπειας της πυρηνικής ενέργειας και παρέχει πλήρη πιστοποιητικά ποιότητας υλικού και αναφορές πιστοποίησης λειτουργιών υποστήριξης.

Διασφάλιση Ποιότητας & Εργοστασιακές Δυνατότητες

Το εργοστάσιό μας στην επαρχία Jiangsu είναι εξοπλισμένο με πλήρως αυτόματες γραμμές παραγωγής φυσούνων, συστήματα κοπής και συγκόλλησης CNC και μια πιστοποιημένη ομάδα μη καταστροφικών δοκιμών (NDT). Από το εισερχόμενο ακατέργαστο σύρμα ελατηρίου έως την παράδοση του τελικού προϊόντος, τα υποστηρίγματα ελατηρίων ηλεκτροπαραγωγής υπόκεινται σε αυστηρό έλεγχο στα ακόλουθα σημεία ελέγχου: επαλήθευση αριθμών θερμότητας πρώτης ύλης και φυσικές/χημικές αναφορές, σκληρότητα και μεταλλογραφική επιθεώρηση μετά τη θερμική επεξεργασία ελατηρίου, δοκιμή ακαμψίας πλήρους διαδρομής των τελικών προϊόντων και δοκιμή πάχους και πρόσφυσης επιφανειακής επίστρωσης.

Το σύστημα διαχείρισης ποιότητας μας είναι πιστοποιημένο κατά ISO 9001:2015 και όλα τα προϊόντα συμμορφώνονται με τα διεθνή πρότυπα, συμπεριλαμβανομένων των ASME, CE και API. Μπορεί να παρασχεθεί πλήρης τεκμηρίωση αποδοχής σύμφωνα με τις απαιτήσεις του έργου.

Τεχνική Υποστήριξη & Υπηρεσίες

Βασιζόμενοι στην εμπειρία μας στην προμήθεια εξοπλισμού αγωγών σε περισσότερες από 45 χώρες παγκοσμίως, παρέχουμε ολοκληρωμένη επιλογή, εγκατάσταση και μακροπρόθεσμη τεχνική υποστήριξη για κάθε παρτίδα υποστηρίξεων ελατηρίων σταθμών ηλεκτροπαραγωγής:

▶  Υπολογισμός επιλογής: Λάβετε αναφορές ανάλυσης τάσης αγωγού και προτείνετε κατάλληλους τύπους στήριξης/ανάρτησης, σταθερές ελατηρίου και ύψη εγκατάστασης.

▶  Ταχεία απόκριση: Τα τεχνικά ερωτήματα και οι προσφορές πριν από την πώληση απαντώνται εντός μίας εργάσιμης ημέρας.

▶  Επιτόπια επίβλεψη και μαρτυρία: Υποστήριξη επιτόπου παρακολούθησης διαδικασιών δοκιμών από πελάτες ή τρίτους.

▶  Οδηγίες εγκατάστασης και θέσης σε λειτουργία: Παρέχετε λεπτομερή εγχειρίδια εγκατάστασης και συστάσεις προσαρμογής σε ψυχρή κατάσταση, με απομακρυσμένη βοήθεια βίντεο διαθέσιμη όταν είναι απαραίτητο.

▶  Σέρβις ανταλλακτικών: Διατηρήστε αρχεία βαθμονόμησης ελατηρίων για κάθε παρτίδα παραγωγής, επιτρέποντας την ταχεία παροχή ανταλλακτικών συγκροτημάτων ελατηρίων.

Για συζητήσεις σχετικά με λύσεις διαμόρφωσης υποστήριξης ελατηρίου ηλεκτροπαραγωγής για συγκεκριμένα έργα ή για να λάβετε σχετικές αναφορές έργων, επικοινωνήστε με την τεχνική ομάδα πωλήσεών μας. Θα παρέχουμε λεπτομερή φύλλα υπολογισμού φορτίου-μετατόπισης και συνιστώμενες διατάξεις με βάση τις πραγματικές συνθήκες εργασίας, και όχι απλώς μια λίστα τυπικών μοντέλων, βοηθώντας σας να ελέγχετε το συνολικό κόστος προμήθειας διασφαλίζοντας παράλληλα την ασφαλή λειτουργία του αγωγού.
