Τα χαρακτηριστικά της Υποστήριξης Ελατηρίου Ηλεκτρικού Σταθμού.

Υποστήριξη ελατηρίου ηλεκτροπαραγωγής(διαιρείται σε δύο τύπους: μεταβλητή δύναμη και σταθερή δύναμη. Κατάλληλο για παραγωγή θερμικής ενέργειας και θερμικής ενέργειας, συμβατό με ASME B31.1 και SH/T3073)

Γενικά κοινά χαρακτηριστικά

Ισχυρή προσαρμοστικότητα στις συνθήκες εργασίας

Κατάλληλο για αγωγούς υψηλής θερμοκρασίας και υψηλής πίεσης όπως ο κύριος ατμός, ο επαναθερμασμένος ατμός, το νερό τροφοδοσίας και το συμπυκνωμένο νερό λεβήτων (έως 550℃ και 16MPa+), ικανό να αντέχει επαναλαμβανόμενες αλλαγές και διαστολές θερμοκρασίας κρύο-ζεστό, λαμβάνοντας υπόψη το βάρος, το μέσο και το βάρος μόνωσης.

Καλά καθορισμένη ταξινόμηση φορτίου

Ευρύ φάσμα προδιαγραφών φορτίου: Ο μικρός σωλήνας DN25 ζυγίζει 50 κιλά, οι κύριοι αγωγοί μεγάλης διαμέτρου με βαριά φορτία μπορούν να φτάσουν τους δεκάδες τόνους, χωρισμένοι σε σειρές ελαφρού, μεσαίου και βαρέως φορτίου.

Υψηλός πλεονασμός ασφαλείας

Συντελεστής ασφάλειας ελατηρίου ≥ 1,5, τα ελατήρια από κράμα χάλυβα υψηλής θερμοκρασίας αντιστέκονται στον ερπυσμό και την κόπωση σε υψηλή θερμοκρασία, κατάλληλα για τους ετήσιους συνεχείς κύκλους εκκίνησης-παύσης των σταθμών παραγωγής ηλεκτρικής ενέργειας.

Τυποποιημένη και αρθρωτή δομή

Τυποποιημένα ελατήρια σωλήνα, ελατήρια καλαθιού, συγκροτήματα σταθερής ανάρτησης, ταιριαστοί σφιγκτήρες σωλήνων σχήματος U, θερμομονωτικά στηρίγματα σωλήνων, ράβδοι ανάρτησης και εξαρτήματα ρύθμισης με σπείρωμα, που διευκολύνουν τη συναρμολόγηση επί τόπου.

Διαμόρφωση αντιδιαβρωτικής προστασίας βάσει βαθμού

Αντιδιαβρωτική προστασία C3 για εσωτερικά λεβητοστάσια, C4/C5 βαριά αντιδιαβρωτική προστασία για εξωτερικές επιφάνειες κλιβάνων / σωληνώσεις ανεμιστήρων με επαγόμενο ρεύμα (αμμοβολή + αστάρι πλούσιο σε ψευδάργυρο + τελική επίστρωση).

Μεταβλητή υποστήριξη ελατηρίου (Η πιο ευρέως χρησιμοποιούμενη σε σταθμούς παραγωγής ενέργειας)

Συμπαγής δομή, χαμηλό κόστος, μικρή περιοχή εγκατάστασης. Είναι η προτιμώμενη επιλογή για αγωγούς μεσαίου και μικρού εκτοπίσματος με κατακόρυφη θερμική μετατόπιση ≤ 25 mm και διακύμανση φορτίου ≤ 25%.

Έρχεται με ζυγαριά φορτίου (Κρύο/Ζεστό), πείρους ασφάλισης, κλείδωμα ψυχρής κατάστασης, προστασία δοκιμής πίεσης νερού και ξεκλείδωμα κατά τη θέρμανση. Το φορτίο εγκατάστασης σε ψυχρή κατάσταση μπορεί να ρυθμιστεί με ακρίβεια μέσω του ρυθμιζόμενου παξιμαδιού.

Περιορισμοί

Δεν μπορεί να χρησιμοποιηθεί εάν η θερμική μετατόπιση του αγωγού είναι πολύ μεγάλη ή η διακύμανση του φορτίου υπερβαίνει το 25%. Διαφορετικά, η πρόσθετη τάση στο άνοιγμα του σωλήνα θα υπερβεί το όριο.

Εφαρμογές: Παροχή νερού μέσης και χαμηλής πίεσης, αποχέτευση και εκκένωση, βοηθητικοί μικροσωλήνες καυσαερίων και δευτερεύοντες βοηθητικοί αγωγοί μηχανών.

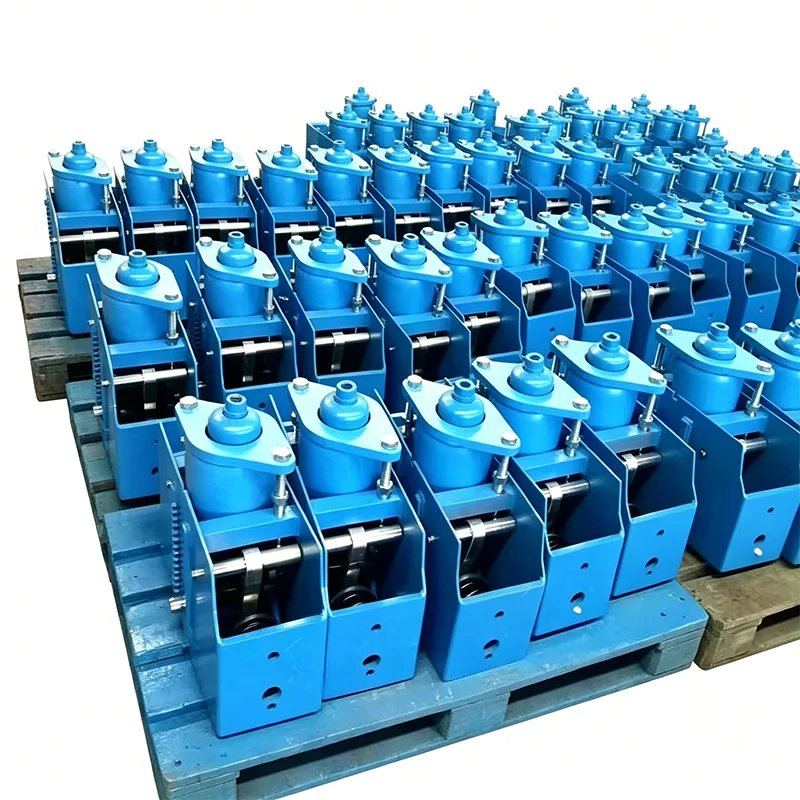

Κρεμάστρα σταθερής ελατηρίου (Κρεμάστρα σταθερής ελατηρίου, ειδική για βασικούς αγωγούς σε σταθμούς παραγωγής ηλεκτρικής ενέργειας)

Σταθερό φορτίο πλήρους διαδρομής (διακύμανση ≤ ±6%), μεγάλη μετατόπιση, μεγάλο φορτίο, στάνταρ για ανοίγματα κλειδιών σωλήνων στροβίλου/κεφαλίδας λέβητα.

Μεγάλο εύρος διαδρομής (50 - 500 mm), ικανό να αντιμετωπίσει σημαντική θερμική επιμήκυνση των σωλήνων κύριου ατμού και θερμαινόμενου ατμού, προστατεύει τις φλάντζες του εξοπλισμού από διαρροές και τα ανοίγματα των σωλήνων από σχίσιμο.

Δομή έκκεντρου μοχλού, μικρή παραμόρφωση ελατηρίου, ανθεκτική στην κόπωση σε υψηλή θερμοκρασία, μεγαλύτερη διάρκεια ζωής σε σκληρό περιβάλλον υψηλής θερμοκρασίας στο επάνω μέρος του κλιβάνου.

Εφαρμογές: Σωλήνες εξόδου κεφαλής λέβητα, κύριοι σωλήνες ατμού, σωλήνες επαναθερμανθέντος ατμού, αγωγοί εισόδου και εξόδου στροβίλου.

Ειδικά χαρακτηριστικά για χρήση σε σταθμούς ηλεκτροπαραγωγής

Ανοχή θερμοκρασίας κατά την εκκίνηση και τη διακοπή λειτουργίας: Κατά τη διάρκεια απότομων μεταβολών θερμοκρασίας κατά την εκκίνηση και τη διακοπή λειτουργίας της μονάδας, τα ελατήρια συμπιέζονται και τεντώνονται επανειλημμένα. Ο ανθεκτικός σε υψηλή θερμοκρασία χάλυβας ελατηρίου 50CrVA επιλέγεται για την αποφυγή αστοχίας θερμικής χαλάρωσης.

Αντικραδασμικός σχεδιασμός: Οι σωλήνες δόνησης στην είσοδο και την έξοδο του ανεμιστήρα και της αντλίας νερού είναι εξοπλισμένοι με βραχίονες ορίου για την αποφυγή ανισορροπίας πλευρικής δύναμης στα ελατήρια.

Συμπληρωματικά εξαρτήματα θερμομόνωσης: Παρέχονται τυποποιημένα στηρίγματα θερμομονωτικών σωλήνων για αγωγούς υψηλής θερμοκρασίας για την πρόληψη της αγωγιμότητας της θερμότητας και της ζημιάς στην επίστρωση των κρεμάστρων και των ελατηρίων.

Προδιαγραφές λειτουργίας και συντήρησης: Κατά τη διάρκεια της μεγάλης συντήρησης της μονάδας, οι θέσεις του δείκτη ελέγχονται μία προς μία. Εάν η απόκλιση υπερβεί το όριο, οι ρυθμίσεις επαναφέρονται ή αντικαθίστανται τα στηρίγματα και οι κρεμάστρες.
