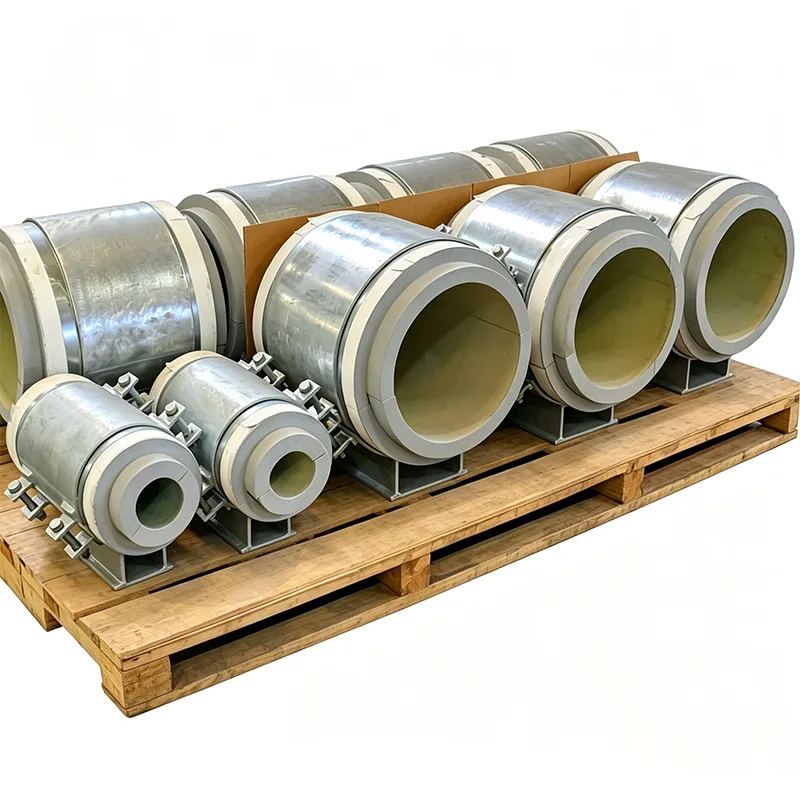

Υποστήριξη σωλήνων για κρυογονική υπηρεσία

Στα κρυογονικά συστήματα σωληνώσεων, ακόμη και ένα μικρό λάθος στο σχεδιασμό στήριξης μπορεί να οδηγήσει σε εύθραυστα σπασίματα, υπερβολική αύξηση θερμότητας ή επικίνδυνη φόρτωση στον συνδεδεμένο εξοπλισμό. Στη Yangzhou Tianshun, κατασκευάζουμε στηρίγματα σωλήνων για τρένα υγροποίησης LNG, τερματικούς σταθμούς αποθήκευσης αιθυλενίου και μονάδες διαχωρισμού αέρα από το 2012. Κατανοούμε ότι η υποστήριξη σε αυτήν την υπηρεσία δεν είναι απλώς ένα κομμάτι χάλυβα — είναι ένα προσεκτικά υπολογισμένο συγκρότημα που πρέπει να χειρίζεται την ψυχρή συρρίκνωση, να διατηρεί την ακεραιότητα της μόνωσης και την ακεραιότητα της μόνωσης.

Επιλογή υλικού που δίνει προτεραιότητα στην ασφάλεια

Όλη η Υποστήριξη Σωλήνων για Κρυογονική Υπηρεσία κατασκευάζεται από υλικά που διατηρούν τη σκληρότητα στις χαμηλότερες θερμοκρασίες λειτουργίας. Για τη διαδρομή μεταλλικού φορτίου, χρησιμοποιούμε συνήθως βίδες ASTM A320 L7, ανοξείδωτο χάλυβα 304L ή 316L για σώματα σφιγκτήρα και ανθρακούχο χάλυβα χαμηλής θερμοκρασίας (A350 LF2) όπου οι συνθήκες σχεδιασμού το επιτρέπουν. Κάθε θερμότητα υλικού υποβάλλεται σε δοκιμή κρούσης στην ελάχιστη θερμοκρασία σχεδιασμού — Οι τιμές Charpy V-notch παρέχονται στάνταρ στο πακέτο τεκμηρίωσής σας, όχι μόνο κατόπιν αιτήματος.

Σχεδιασμένο για Ψυχρή Συρρίκνωση και Διακύμανση Φορτίου

Όταν ένας σωλήνας LNG μήκους 30 μέτρων ψύχεται από το περιβάλλον στους -162°C, μπορεί να συστέλλεται κατά περισσότερο από 50 mm. Τα συγκροτήματα υποστήριξής μας είναι διαμορφωμένα ώστε να επιτρέπουν αυτήν την κίνηση χωρίς να προκαλούν δευτερεύουσες τάσεις. Προσφέρουμε:

Κρυογονικές πλάκες ολίσθησης με επιφάνειες από PTFE ή εμποτισμένες με γραφίτη, συγκολλημένες σε ένα φέρον μονωτικό μπλοκ που εμποδίζει τη μεταφορά ψυχρού στον χάλυβα στήριξης.

Προκαθορισμένα κρύα παπούτσια που αντισταθμίζουν τη θερμική συστολή, εξαλείφοντας τις εικασίες κατά την εγκατάσταση.

Σταθερά στηρίγματα ελατηρίου ρυθμισμένα ώστε να διατηρούν σχεδόν μηδενική διακύμανση φορτίου σε όλο το εύρος ψυχρής κίνησης, αποτρέποντας την υπερφόρτωση των ακροφυσίων σε κρυογονικές αντλίες και συμπιεστές.

Ενσωμάτωση μόνωσης που αποτρέπει τον πάγο και τη συμπύκνωση

Ένα ραγισμένο φράγμα ατμών ή ένα κρύο σημείο σε ένα στήριγμα μπορεί να οδηγήσει σε σχηματισμό πάγου, CUI (διάβρωση κάτω από τη μόνωση) και απώλεια ενέργειας. Τα στηρίγματα μας έχουν σχεδιαστεί για να ενσωματώνονται τόσο με PIR (πολυισοκυανουρικό) όσο και με συστήματα μόνωσης κυψελωτού γυαλιού. Το φέρον τμήμα μόνωσης είναι πλήρως ενθυλακωμένο μεταξύ του πέλματος του σωλήνα και του δομικού στηρίγματος, με συνεχή διαδρομή φραγμού ατμών. Μπορούμε επίσης να κόψουμε εκ των προτέρων τη δευτερεύουσα μόνωση για να ταιριάζει με το πάχος και τις λεπτομέρειες του μανδύα του εργολάβου σας.

Δοκιμές και τεκμηρίωση για πλήρη ιχνηλασιμότητα

Πριν εγκαταλείψει οποιοδήποτε προϊόν από τις εγκαταστάσεις μας, ολοκληρώνει ένα πλήρες πρόγραμμα δοκιμής εσωτερικού χώρου

Ένα πλήρες πρόγραμμα εσωτερικών δοκιμών ολοκληρώνεται από κάθε προϊόν πριν από την αποστολή. Ο έλεγχος διαστάσεων και ο οπτικός έλεγχος, το PMI (Positive Material Identification), ο έλεγχος σκληρότητας, ο μη καταστροφικός έλεγχος MT/PT κατά περίπτωση, ο έλεγχος φορτίου ελατηρίου με καμπύλες φορτίου-μετατόπισης και η μέτρηση πάχους επίστρωσης αποτελούν όλα μέρος αυτού του προγράμματος. Οι εκθέσεις εργοστασιακών δοκιμών (FTR) και οι αναφορές δοκιμών υλικού (MTR) παρέχονται.

Σημείωση: Οι εσωτερικές δοκιμές δεν είναι ίσες με τις δοκιμές τρίτων που είναι διαπιστευμένες από την ILAC

Εάν απαιτηθούν δοκιμές από τρίτους ή εργαστηριακές δοκιμές, προσφέρεται ως ξεχωριστή προαιρετική υπηρεσία.

Προαιρετικές Υπηρεσίες Επιθεώρησης Τρίτων με ξεχωριστή προσφορά

1. Δοκιμή υλικού

Οι υπηρεσίες που διατίθενται σε αυτήν την κατηγορία περιλαμβάνουν ανάλυση χημικής σύνθεσης, δοκιμή εφελκυσμού, δοκιμή πρόσκρουσης χαμηλής θερμοκρασίας Charpy και δοκιμή σκληρότητας.

2. Συγκόλληση NDT

Οι μέθοδοι που προσφέρονται είναι η Δοκιμή Μαγνητικών Σωματιδίων (MT), η Δοκιμή Διεισδύσεως Υγρών (PT), η Δοκιμή Υπερήχων (UT) και η Ακτινογραφική Δοκιμή (RT).

3. Δοκιμή απόδοσης φορτίου ελατηρίου

Οι καμπύλες φορτίου-μετατόπισης αποτελούν μέρος αυτής της δοκιμής.

4. Επιθεώρηση αντιδιαβρωτικής προστασίας γαλβανισμού εν θερμώ / εποξειδικής επίστρωσης

5. Δοκιμές με μάρτυρες, εποπτεία εργοστασίου και επιθεώρηση πριν από την αποστολή (PSI)

Γιατί ξεχωρίζουμε

Το Διεθνές Σύστημα Υποστήριξης Σωλήνων LISEGA ως σημείο αναφοράς μας

Η ακρίβεια φόρτωσης, τα πρότυπα δοκιμών και τα συστήματα τεκμηρίωσης μετρώνται σε σχέση με το διεθνές σύστημα υποστήριξης σωλήνων LISEGA.

Πέρα από το τυπικό μοντέλο εγχώριου προμηθευτή

Ενώ ένας τυπικός εγχώριος κατασκευαστής προμηθεύει μόνο το προϊόν, περιλαμβάνουμε μια καμπύλη φορτίου-μετατόπισης με κάθε μονάδα ελατηρίου. Επιπλέον, βοηθούμε με δοκιμές SGS τρίτων και επιθεωρήσεις από μάρτυρες, και υποστηρίζουμε αναθεωρήσεις εγγράφων μηχανικών PE/CPE για έργα στο εξωτερικό.

Εφαρμογές

Τερματικά λήψης LNG και μονάδες ξυρίσματος αιχμής

Αποθήκευση και χειρισμός αιθυλενίου, προπυλενίου και υγρής αμμωνίας

Βιομηχανικές εγκαταστάσεις αερίου (LOX, LIN, LAR)

Στοές κρυογονικών αγωγών και δευτερεύοντες χώροι περιορισμού δεξαμενών

Ψυχρά κουτιά στον διαχωρισμό αέρα και την επεξεργασία υδρογονανθράκων

Τα κρυογονικά μας στηρίγματα είναι σε λειτουργία σήμερα σε έργα στη Μέση Ανατολή, τη Νοτιοανατολική Ασία και τη Βόρεια Αμερική, λειτουργώντας αξιόπιστα κάτω από μερικές από τις πιο απαιτητικές θερμικές συνθήκες.

Γιατί Tianshun;

Είμαστε εξειδικευμένος κατασκευαστής, όχι γενικός διανομέας. Η ομάδα μηχανικών μας μπορεί να λάβει την ισομετρία της τάσης των σωληνώσεων σας, να προσδιορίσει κάθε θέση ψυχρής υποστήριξης και να προτείνει μια βελτιστοποιημένη συναρμολόγηση που μειώνει τόσο το κόστος υλικού όσο και τον χρόνο εγκατάστασης χωρίς να διακυβεύεται η απόδοση της μόνωσης. Πάνω από το 70% της επιχείρησής μας προέρχεται από επαναλαμβανόμενες παραγγελίες — άμεσο αποτέλεσμα της παροχής προβλέψιμης ποιότητας σε κάθε αποστολή.

FAQ

Ε: Ποια είναι η χαμηλότερη θερμοκρασία που μπορούν να αντέξουν τα κρυογονικά σας στηρίγματα;

Α: Μέχρι -196°C (θερμοκρασία υγρού αζώτου). Για σέρβις υγρού ηλίου, επικοινωνήστε με την ομάδα μηχανικών μας.

Ε: Μπορείτε να ταιριάξετε την υπάρχουσα λεπτομέρεια του παπουτσιού σωλήνων και της μόνωσης;

Α: Ναι. Παράγουμε τακτικά σχέδια για συγκεκριμένους πελάτες, συμπεριλαμβανομένων μη τυπικών υψών παπουτσιών, στυλ σύσφιξης και πάχους μόνωσης.

Ε: Παρέχετε το μονωτικό υλικό ως μέρος της υποστήριξης;

Α: Ναι, παρέχουμε τη φέρουσα μόνωση (PIR, αφρώδες γυαλί ή ξύλο) πλήρως κολλημένη στο πέδιλο του σωλήνα. Η περιβάλλουσα δευτερεύουσα μόνωση και η επένδυση εφαρμόζονται συνήθως επί τόπου, αλλά μπορούμε να παρέχουμε προκατασκευασμένα κιτ μόνωσης.

Ε: Πώς αποτρέπετε το ράγισμα της μόνωσης κάτω από κυκλικά ψυχρά φορτία;

Α: Το φέρον μπλοκ έχει σχεδιαστεί με αντοχή σε θλίψη πολύ πάνω από τη μέγιστη υπολογιζόμενη φέρουσα πίεση. Επίσης, κλιμακώνουμε τους αρμούς σε πολυστρωματική μόνωση και χρησιμοποιούμε εύκαμπτα συγκολλητικά συστήματα που προσαρμόζουν τη διαφορική κίνηση.

Ε: Με ποια πρότυπα συμμορφώνονται τα κρυογονικά σας στηρίγματα;

Α: Τα σχέδιά μας ακολουθούν το MSS SP-58, ASME B31.3 Κεφάλαιο VI (για LNG), EN 13480 και τις πιο πρόσφατες οδηγίες GIIGNL. Η σήμανση CE κάτω από το PED μπορεί να παρέχεται όπου ισχύει.

Ε: Μπορείτε να χειριστείτε σύντομους χρόνους παράδοσης για ανταλλακτικά έκτακτης ανάγκης;

Α: Ναι. Διατηρούμε ένα απόθεμα κοινών κρυογονικών πλακών ολίσθησης και κιτ μπουλονιών. Για πλήρως κατασκευασμένα συγκροτήματα, είναι δυνατή η γρήγορη κατασκευή σε 7-10 ημέρες.
