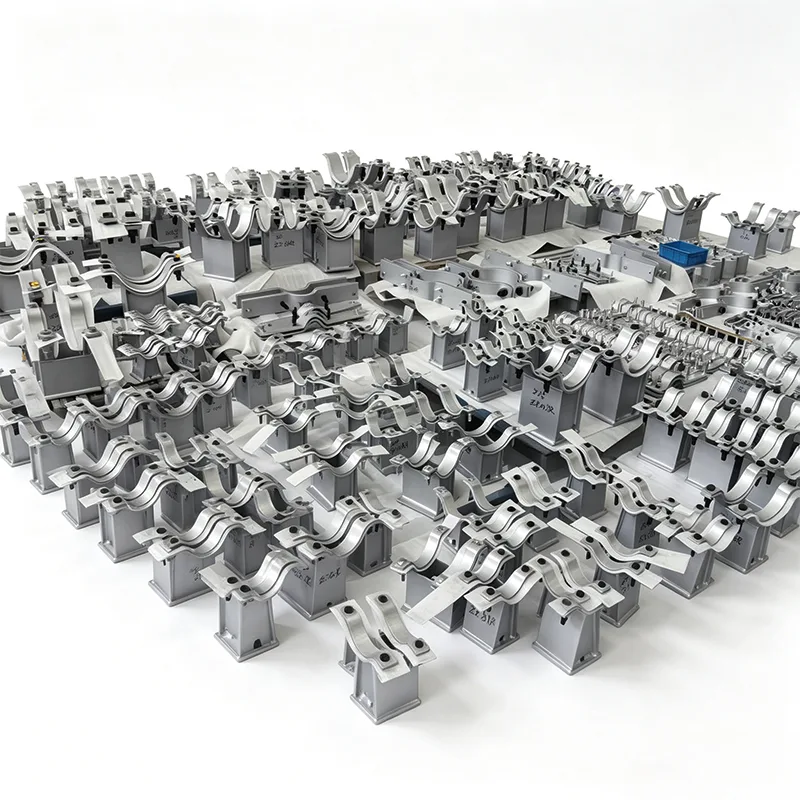

Στηρίγματα σωλήνων σέλας Stanchion από ανοξείδωτο χάλυβα

Όταν ένα στήριγμα σωλήνα πρέπει να καθίσει σε μια παράκτια μονάδα με αλάτι, να χειριστεί επιθετικές χημικές εκπλύσεις ή να παραμείνει χωρίς συντήρηση για δεκαετίες μέσα σε μια αποστειρωμένη γραμμή επεξεργασίας, η επιλογή υλικού είναι το παν. Στη Yangzhou Tianshun, σχεδιάζουμε και παραδίδουμε συστήματα υποστήριξης σωλήνων από το 2012 και τα στηρίγματα σωλήνων σέλας από ανοξείδωτο χάλυβα είναι κατασκευασμένα για αυτές ακριβώς τις καταστάσεις – όπου ο τυπικός ανθρακούχος χάλυβας απλά δεν αντέχει.

Κάθε υποστήριξη σέλας ορθοστάτη από ανοξείδωτο χάλυβα που αποστέλλουμε αντικατοπτρίζει 14 χρόνια άμεσης ανατροφοδότησης από εργολάβους EPC, μηχανικούς συντήρησης και ιδιοκτήτες έργων σε 45+ χώρες. Μάθαμε τι λειτουργεί, τι αποτυγχάνει νωρίς και πώς να σχεδιάσουμε τα κοινά σημεία αστοχίας πολύ πριν ένα στήριγμα αγγίξει τον σωλήνα σας.

Τι παίρνετε με μια σέλα Tianshun από ανοξείδωτο ατσάλι

Ακεραιότητα υλικού που μπορείτε να εντοπίσετε

Επεξεργαζόμαστε σώματα σέλας και εξαρτήματα ορθοστάτη από συμπαγή 304 (UNS S30400) ή 316L (UNS S31603) πλάκα και ράβδο από ανοξείδωτο χάλυβα – όχι ισοδύναμα χυτού. Κάθε θερμότητα υλικού έρχεται με πιστοποιητικό δοκιμής EN 10204 3,1 μύλου και διατηρούμε την πλήρη ιχνηλασιμότητα από την παραλαβή της πρώτης ύλης μέχρι την τελική επιθεώρηση. Για έργα που απαιτούν βελτιωμένη αντίσταση στα σκασίματα, διατίθενται κατόπιν αιτήματος ποιότητες διπλής όψης 2205 ή υπερωστενιτικών.

Σχεδιασμένο σχήμα, όχι απλώς μια λυγισμένη πλάκα

Η ακτίνα της σέλας είναι επεξεργασμένη με ακρίβεια για να ταιριάζει με την πραγματική εξωτερική διάμετρο του σωλήνα σας, συνήθως από 1" NB έως 48" NB και μεγαλύτερη. Αυτό εξαλείφει τη φόρτωση σημείου που μπορεί να προκύψει με τα γενικά στηρίγματα σε σχήμα V. Στις ζεστές γραμμές, επεκτείνουμε συχνά το πλάτος της σέλας και ενσωματώνουμε πλάκες από PTFE χαμηλής τριβής ή ολισθαίνουσες πλάκες γραφίτη απευθείας στο σχέδιο – έτσι το στήριγμα λειτουργεί με τη θερμική κίνηση του σωλήνα σας και όχι ενάντια σε αυτόν.

Σχεδιασμός ορθοστάτη που κάνει την εγκατάσταση προβλέψιμη

Το ίδιο το ορθοστάσιο - ο κάθετος στύλος που δένει τη σέλα με το δομικό χάλυβα - διατίθεται σε σταθερού ύψους ή ρυθμιζόμενου ύψους. Οι σταθεροί ορθοστάτες είναι συνήθως μια απλή συγκολλημένη κατασκευή καναλιού, δοκού H ή σωλήνα από ανοξείδωτο χάλυβα, με συγκόλληση πλήρους διείσδυσης στη βάση της σέλας. Τα ρυθμιζόμενα σχέδια ενσωματώνουν διάταξη με κοχλιωτό στέλεχος και παξιμάδι ασφάλισης, επιτρέποντας ακριβή ρύθμιση ανύψωσης κατά τη θερμή ευθυγράμμιση χωρίς κοπή ή επανασυγκόλληση.

Όλες οι συγκολλήσεις που φέρουν φορτίο εκτελούνται από πιστοποιημένους συγκολλητές σε διαδικασίες που πληρούν τις προϋποθέσεις σύμφωνα με την Ενότητα IX της ASME, με χάρτες συγκόλλησης και NDE (PT ή RT) διαθέσιμα όπως απαιτείται. Το φινίρισμα της επιφάνειας μετά τη συγκόλληση είναι στάνταρ τουρσί και παθητικοποιημένο για την αποκατάσταση της πλήρους αντοχής στη διάβρωση.

Πώς χειρίζονται τα φορτία

Δεν υποθέτουμε απλώς "το ανοξείδωτο είναι ισχυρό". Οι εσωτερικοί μας μηχανικοί ελέγχουν κάθε συγκρότημα ορθοστάτη για τον συνδυασμό κατακόρυφου νεκρού βάρους, ώσης θερμικής διαστολής, περιστασιακών ανέμων ή σεισμικών φορτίων και κάθε ανύψωσης που μπορεί να συμβεί σε αλλαγές κατεύθυνσης. Εάν το έργο σας έχει συγκεκριμένους κωδικούς σχεδιασμού (ASME B31.1, B31.3, EN 13480 κ.λπ.), μπορούμε να παρέχουμε την αντίστοιχη ανάλυση καταπόνησης και δεδομένα φορτίου. Έχουμε αποστείλει στηρίγματα σχεδιασμένα για κατακόρυφα φορτία από μερικές εκατοντάδες Newton έως και πάνω από 300 kN.

Πού θα δείτε αυτές τις υποστηρίξεις σε υπηρεσία

Με τα χρόνια, τα στηρίγματα σωλήνων σέλας από ανοξείδωτο ατσάλι έχουν πάει σε σημεία όπου η αστοχία δεν αποτελεί επιλογή:

Τερματικά επαναεριοποίησης LNG – Σέλλες 316L σε υπαίθρια θαλάσσια περιβάλλοντα με συνεχή ψεκασμό αλατιού.

Φαρμακευτικοί βρόχοι WFI (water for injection) – 304 ανοξείδωτοι με πλήρεις συσκευασίες τεκμηρίωσης και ηλεκτροστιλβωμένες επιλογές φινιρίσματος.

Εγκαταστάσεις βρώσιμων ελαίων και ποτών – στηρίγματα σχεδιασμένα με προφίλ υγιεινής, ελάχιστες ρωγμές και υλικά παρεμβύσματος συμβατά με την FDA όπου χρειάζεται.

Χημική επεξεργασία και αποθήκευση καυστικών ουσιών – ειδικά επιλεγμένες ποιότητες για αντοχή στη διάβρωση της τάσης χλωρίου.

Επιφάνειες υπεράκτιας πλατφόρμας – ρυθμιζόμενοι ορθοστάτες που επιτρέπουν την ευθυγράμμιση μετά τη δομική τακτοποίηση, όλα σε 316L με πλήρη επιθεώρηση από τρίτους.

Πώς διασφαλίζουμε ότι η ποιότητα είναι πραγματική

Κάθε συγκρότημα σέλας ορθοστάτη περνά από το εργαστήριο δοκιμών του εσωτερικού μας πριν από την κυκλοφορία:

Επαλήθευση διαστάσεων σε σχέση με τα συμφωνημένα σχέδια κατασκευής

PMI (θετική αναγνώριση υλικού) για επιβεβαίωση ποιότητας σε ανοξείδωτα μέρη

Έλεγχος διεισδυτικού βαφής ή ακτινογραφική επιθεώρηση σε κρίσιμες συγκολλήσεις (ανά προδιαγραφή πελάτη)

Δοκιμή φόρτωσης κατόπιν αιτήματος για νέα ή ιδιαίτερα προσαρμοσμένα σχέδια

Το εργοστάσιό μας είναι πιστοποιημένο κατά ISO 9001:2015 και έχουμε συνηθίσει να συνεργαζόμαστε με τρίτους επιθεωρητές από την SGS, την Bureau Veritas, την TÜV και εκπροσώπους πελατών κατά την παραγωγή και την τελική επιθεώρηση.

Η προσαρμογή είναι ο κανόνας, όχι μια επιβάρυνση

Πολύ λίγα έργα χρειάζονται μια σέλα με ορθοστάτη από ανοξείδωτο χάλυβα «καταλόγου». Οι περισσότερες απαιτούν προσαρμογές – διαφορετικές διαστάσεις πλάκας βάσης, συγκεκριμένα σχέδια οπών μπουλονιών, εκτεταμένο ύψος για καθαρή μόνωση, συγκεκριμένη γωνία περιτύλιξης σέλας, ενσωματωμένοι οδηγοί ή σφιγκτήρες συγκράτησης. Αυτό είναι μια χαρά. Έχουμε δημιουργήσει τη ροή εργασιών παραγωγής μας γύρω από παραγγελίες μικρής παρτίδας, προσαρμοσμένες στο σχεδιασμό. Στείλτε μας το φύλλο δεδομένων του σωλήνα σας, την ανύψωση του δομικού χάλυβα ή ένα απλό σκίτσο και οι μηχανικοί μας θα επιστρέψουν ένα σχέδιο πρότασης εντός 2-3 εργάσιμων ημερών.

Για έργα με επαναλαμβανόμενες απαιτήσεις ραφιών σωλήνων, μπορούμε να σχεδιάσουμε εκ των προτέρων ένα πλήρες χρονοδιάγραμμα υποστήριξης, να εντοπίσουμε ευκαιρίες βελτιστοποίησης και να μειώσουμε το συνολικό εγκατεστημένο κόστος χωρίς να θέσουμε σε κίνδυνο τη συμμόρφωση με τον κώδικα.

Μια τελευταία σημείωση για την αξιοπιστία

Οι περισσότερες παραγγελίες υποστήριξης σωλήνων από ανοξείδωτο χάλυβα προέρχονται από πελάτες που έχουν ήδη εγκαταστήσει στηρίγματα από ανθρακούχο χάλυβα από εμάς και επέστρεψαν ειδικά για την ανοξείδωτη αναβάθμιση. Όταν έχετε μια προδιαγραφή σωλήνα που απαιτεί «όλα τα βρεγμένα και εξωτερικά εξαρτήματα στήριξης να είναι ανθεκτικά στη διάβρωση», καταλαβαίνουμε ότι αυτό σημαίνει ότι η σέλα του ορθοστάτη είναι μέρος του συστήματος – όχι κάτι εκ των υστέρων. Το χτίζουμε έτσι, το επιθεωρούμε με αυτόν τον τρόπο και το τεκμηριώνουμε με αυτόν τον τρόπο.

Χρειάζεστε μια προσφορά ή μια γρήγορη τεχνική αξιολόγηση;

Επικοινωνήστε με την ομάδα μηχανικών μας στο [email / phone] σχετικά με το μέγεθος του σωλήνα, το απαιτούμενο ύψος και τις συνθήκες φορτίου. Συνήθως θα έχετε μια πλήρη πρόταση σε λιγότερο από 24 ώρες για τυπικά αιτήματα. Είμαστε επίσης στην ευχάριστη θέση να κανονίσουμε μια επίσκεψη στο εργοστάσιο στο Yangzhou - βλέποντας πώς οι ανοξείδωτες σέλες περνούν από την πλάκα στην τελική συναρμολόγηση είναι ο καλύτερος τρόπος για να κατανοήσουμε τη διαφορά που κάνει ο πραγματικός έλεγχος κατασκευής.

FAQ

1. Ποιες ποιότητες ανοξείδωτου χάλυβα προσφέρετε για σέλες ορθοστάτη και πώς μπορώ να ξέρω ότι παίρνω πραγματικά 316L;

Το τυπικό μας απόθεμα περιλαμβάνει πλάκα και ράβδο 304 (UNS S30400) και 316L (UNS S31603). Για περιβάλλοντα με υψηλή περιεκτικότητα σε χλώριο ή υπεράκτια, συνιστούμε ανεπιφύλακτα το 316L λόγω της περιεκτικότητάς του σε μολυβδαίνιο, το οποίο βελτιώνει σημαντικά την αντίσταση στα σκασίματα. Κάθε θερμότητα υλικού που λαμβάνουμε συνοδεύεται από πιστοποιητικό δοκιμής EN 10204 3,1 μύλου και πριν ξεκινήσει οποιαδήποτε κοπή ή συγκόλληση, το εργαστήριο του εσωτερικού μας εκτελεί PMI (Positive Material Identification) χρησιμοποιώντας φορητό XRF σε ανοξείδωτους βαθμούς. Θα λάβετε ένα αντίγραφο αυτής της αναφοράς PMI στο τελικό πακέτο τεκμηρίωσής σας - χωρίς εικασίες, χωρίς "εμπιστέψτε με".

2. Μπορείτε να κατασκευάσετε μια σέλα για να ταιριάζει σε ένα μη τυποποιημένο πάχος OD ή μόνωσης σωλήνα;

Ναι, αυτό είναι ρουτίνα για εμάς. Παρέχετε την πραγματική εξωτερική διάμετρο του σωλήνα (και τη μόνωση OD εάν η σέλα βρίσκεται σε μονωμένο σωλήνα) και επεξεργαζόμαστε την ακτίνα της σέλας ώστε να ταιριάζει με αυτήν ακριβώς τη διάσταση. Αυτή δεν είναι μια λυγισμένη πλάκα που "φαίνεται κοντά" - η επιφάνεια επαφής αλέθεται στην καθορισμένη ακτίνα, συνήθως με γωνία περιτύλιξης μεταξύ 120° και 180° ανάλογα με το φορτίο και τις απαιτήσεις πλευρικής συγκράτησης. Μπορούμε επίσης να επεκτείνουμε το ύψος της σέλας σε καθαρή μόνωση και επένδυση χωρίς καμία κοπή πεδίου.

3. Παρέχετε ονομασίες φορτίου και υπολογισμούς τάσεων για προσαρμοσμένα συγκροτήματα ορθοστατών;

Απολύτως. Η ομάδα μηχανικών μας εκτελεί τακτικά ελέγχους κατακόρυφου φορτίου, οριζόντιας ώσης και συνδυασμένης καταπόνησης ανά ASME B31.1, B31.3 ή τον κωδικό που έχετε επιλέξει από το έργο σας. Θα υποβάλουμε ένα φύλλο υπολογισμού που θα δείχνει τον έλεγχο λυγισμού της στήλης ορθοστάτη, την τάση του ρουλεμάν της πλάκας βάσης, την αντοχή συγκόλλησης και την τάση/διάτμηση του μπουλονιού ανάλογα με την περίπτωση. Εάν το έργο σας απαιτεί ανεξάρτητη επαλήθευση, δεν έχουμε κανένα πρόβλημα να συνεργαστούμε με τον εξουσιοδοτημένο τρίτο μηχανικό σας.

4. Ποια πρότυπα συγκόλλησης και επιθεώρησης ακολουθείτε για στηρίγματα από ανοξείδωτο χάλυβα;

Όλες οι φέρουσες συγκολλήσεις σε ανοξείδωτες σέλες ορθοστάτη εκτελούνται από ειδικευμένους συγκολλητές που ακολουθούν το WPS πιστοποιημένο σύμφωνα με την ενότητα IX ASME. Ο τυπικός σύνδεσμος μεταξύ της σέλας και του ορθοστάτη είναι μια συγκόλληση με αυλάκωση πλήρους διείσδυσης, λεία στο έδαφος. Ανάλογα με τις προδιαγραφές σας, εκτελούμε διεισδυτικό χρώμα (PT) ή ακτινογραφία (RT) σε κρίσιμες συγκολλήσεις. Μετά τη συγκόλληση, κάθε ανοξείδωτο συγκρότημα τουρσί και παθητικοποιείται για να αφαιρεθεί η θερμική απόχρωση και να αποκατασταθεί το παθητικό στρώμα οξειδίου του χρωμίου. Μπορείτε να δείτε τη διαφορά: μια ομοιόμορφη, ασημί επιφάνεια χωρίς μπλε αποχρωματισμό γύρω από τη ζώνη συγκόλλησης.

5. Μπορώ να πάρω ένα ορθοστάτη ρυθμιζόμενου ύψους και πόσο ακριβής είναι η ρύθμιση ανύψωσης;

Ναι, προσφέρουμε ρυθμιζόμενους ορθοστάτες με σπείρωμα με διάταξη παξιμαδιών ασφάλισης, που χρησιμοποιούνται συνήθως όπου απαιτείται ακριβής ρύθμιση ανύψωσης κατά τη θερμή ευθυγράμμιση ή όπου τα υψόμετρα από δομικό χάλυβα μπορεί να διαφέρουν. Το τυπικό εύρος ρύθμισης είναι ±25 mm και το λεπτό σπείρωμα επιτρέπει κάθετη ακρίβεια 1–2 mm. Μετά τη ρύθμιση, το παξιμάδι ασφάλισης σφίγγεται και συγκολλάται με κόλληση για να αποφευχθεί η κίνηση κατά τη λειτουργία. Η διαδρομή πλήρους φόρτωσης είναι μηχανική (διάτμηση σπειρώματος) και διαστασιολογούμε το στέλεχος ανάλογα – δεν βασιζόμαστε στη συγκόλληση με κόλληση για τη μεταφορά του φορτίου.

6. Είναι τα στηρίγματα από ανοξείδωτο χάλυβα κατάλληλα για περιβάλλοντα υγιεινής ή πλυσίματος (τρόφιμα, φαρμακευτικά προϊόντα);

Ναι, και έχουμε παραδώσει πολλές παρτίδες για αυτές τις εφαρμογές. Για υγειονομικές απαιτήσεις, εξαλείφουμε επίπεδες οριζόντιες επιφάνειες και ρωγμές όπου είναι δυνατόν και τελειώνουμε τη συναρμολόγηση με ελάχιστη τραχύτητα επιφάνειας Ra 0,8 μm (32 μin) ή ηλεκτρογυαλίζουμε εάν ορίζεται. Χρησιμοποιούμε επίσης αντικολλητικές ενώσεις συμβατές με το FDA στα νήματα και αποφεύγουμε τη μόλυνση από φερρίτη διατηρώντας όλα τα εργαλεία και τις επιφάνειες εργασίας αφιερωμένες σε ανοξείδωτο. Το πακέτο τεκμηρίωσης μπορεί να περιλαμβάνει αναφορές τραχύτητας επιφάνειας και λεπτομερή πιστοποιητικά καθαρισμού.

7. Τι έγγραφα θα λάβω με την παραγγελία μου;

Μια τυπική αποστολή περιλαμβάνει:

Έκθεση επιθεώρησης πλήρους διαστάσεων που δείχνει τις πραγματικές διαστάσεις σε σχέση με το σχέδιο

EN 10204 3.1 πιστοποιητικά υλικού για όλα τα ανοξείδωτα μέρη

Αναφορά PMI (για επαλήθευση κράματος)

Χάρτης συγκόλλησης και αναφορές NDE (PT/RT κατά περίπτωση)

Πιστοποιητικό παστοποίησης και παθητικοποίησης

Δήλωση συμμόρφωσης και κατάλογος συσκευασίας με αριθμούς θερμότητας

Μπορούμε επίσης να παρέχουμε βιβλία δεδομένων που έχουν συγκεντρωθεί στη συγκεκριμένη μορφή του έργου σας. Περίπου το 80% των παραγγελιών υποστήριξης από ανοξείδωτο υλικό περιλαμβάνουν τώρα τουλάχιστον ένα βασικό MDR (Manufacturer’s Data Record).

8. Ποιος είναι ο ρεαλιστικός χρόνος παράδοσης για μια παρτίδα προσαρμοσμένων σέλων με ορθοστάτη από ανοξείδωτο χάλυβα;

Για ποσότητες από 5 έως 50 τεμάχια με προσαρμοσμένες διαστάσεις και τυπικό υλικό 304/316L, ο τυπικός χρόνος παράδοσης είναι 20–30 εργάσιμες ημέρες από την έγκριση της κλήρωσης. Οι μεγαλύτερες παραγγελίες ή εκείνες που απαιτούν ανοξείδωτο χάλυβα διπλής όψης μπορεί να επεκταθούν σε 35–45 ημέρες. Εάν βρίσκεστε σε ένα κρίσιμο χρονοδιάγραμμα, μπορούμε να συζητήσουμε την επιτάχυνση - συχνά μπορούμε να συντομεύσουμε κατά 5-7 εργάσιμες ημέρες δεσμεύοντας υλικό και μετατοπίζοντας βάρδιες, αλλά θα είμαστε πάντα διαφανείς ως προς το τι είναι εφικτό χωρίς συμβιβασμούς στην ποιότητα συγκόλλησης ή στα βήματα επιθεώρησης.
