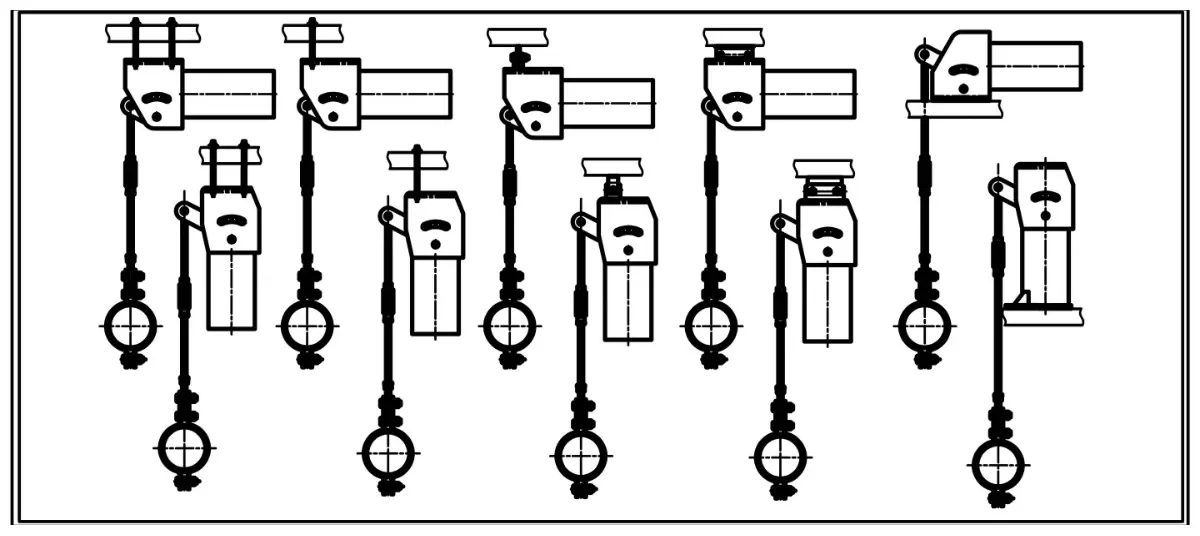

Κρεμάστρα σταθερής ελατηρίου υψηλής χωρητικότητας

Η Yangzhou Tianshun έχει σχεδιάσει και κατασκευάσει στηρίγματα ελατηρίων σταθερού φορτίου από το 2012. Οι κρεμάστρες υψηλού φορτίου μας, που καλύπτουν φορτία σχεδιασμού έως 500 kN και μπορούν να προσαρμοστούν πέρα ​​από αυτό, είναι κατασκευασμένες σε μια εγκατάσταση 35.000 m² που στελεχώνεται από πάνω από 100 εξειδικευμένο προσωπικό. Κάθε μονάδα είναι προρυθμισμένη, δοκιμασμένη και αποστέλλεται με πλήρη τεκμηρίωση σε έργα σε περισσότερες από 45 χώρες.

Καμπύλη φορτίου-μετατόπισης που λαμβάνεται από τη δοκιμή τύπου ενός σταθερού ελατηρίου στήριξης/ανάρτησης. Ο οριζόντιος άξονας αντιπροσωπεύει μετατόπιση ενώ ο κατακόρυφος άξονας αντιπροσωπεύει φορτίο. Η καμπύλη παραμένει περίπου οριζόντια σε όλη τη διαδρομή εργασίας, αποδεικνύοντας ότι η δύναμη στήριξης παραμένει ουσιαστικά σταθερή όταν οι σωληνώσεις εκτρέπονται λόγω θερμικής διαστολής και συστολής.

Αυτή η δοκιμή τύπου επαληθεύει τη σταθερότητα του φορτίου, τη σταθερότητα πλήρους διαδρομής και τη λειτουργική αξιοπιστία μονάδων σταθερού ελατηρίου. Όλες οι μονάδες παραγωγής υπόκεινται σε βαθμονόμηση φορτίου πριν από την αποστολή, με ελεγχόμενη απόκλιση φορτίου εντός ±6% σύμφωνα με τα ANSI/MSS-SP-58-2018 και NB/T47038-2013.

Αυτά τα προϊόντα ισχύουν για βιομηχανικά συστήματα σωληνώσεων με μεγάλη θερμική μετατόπιση, συμπεριλαμβανομένων των αγωγών κεντρικού ατμού και άλλων σωληνώσεων υψηλής θερμοκρασίας και υψηλής πίεσης.

Τεχνική επισκόπηση

Κάνουμε μετατροπή μεταξύ των εθνικών προτύπων υπό την προϋπόθεση ότι οι παράμετροι είναι τεχνικά συμβατές. Δεν εφαρμόζονται συντελεστές διόρθωσης όταν τα σχεδιαστικά φορτία και οι διαδρομές εμπίπτουν στα όρια του επιλεγμένου προτύπου.

Γιατί ένα σταθερό φορτίο έχει σημασία στη στήριξη σωλήνων υψηλού φορτίου

Όταν μια κρεμάστρα σταθερού ελατηρίου υψηλού φορτίου αντιμετωπίζει μεγάλη κατακόρυφη μετατόπιση λόγω θερμικής διαστολής, ένα μεταβλητό στήριγμα ελατηρίου αλλάζει τη δύναμη αντίστασής του καθώς το ελατήριο συμπιέζεται ή εκτείνεται. Αυτή η διακύμανση φορτίου μπορεί να μεταφέρει ανεπιθύμητη τάση στο τοίχωμα του σωλήνα, στον συνδεδεμένο εξοπλισμό και στα παρακείμενα στηρίγματα. Μια σταθερή ελατηριωτή κρεμάστρα εξαλείφει αυτό το πρόβλημα παρέχοντας μια ουσιαστικά αμετάβλητη δύναμη στήριξης από την ψυχρή θέση στη θέση λειτουργίας ζεστή και παντού ενδιάμεσα.

Ο μηχανισμός χρησιμοποιεί ένα ελατήριο συμπίεσης που ενεργεί μέσω ενός συγκροτήματος στροφάλου και μπιέλας. Η γεωμετρία είναι διατεταγμένη έτσι ώστε η ροπή του ελατηρίου γύρω από τον κύριο άξονα να ισούται με τη ροπή φορτίου σε κάθε σημείο της διαδρομής. Το αποτέλεσμα είναι μια δύναμη στήριξης που παραμένει μέσα σε μια στενή ζώνη απόκλισης ανεξάρτητα από το πόσο μακριά ο σωλήνας κινείται κατακόρυφα.

Σχεδιαστικά χαρακτηριστικά που καθιστούν δυνατή την αξιοπιστία υψηλού φορτίου

Στιβαρή ικανότητα φόρτωσης με μικρή απόκλιση

Τα τυπικά μοντέλα καλύπτουν φορτία λειτουργίας από 0,1 kN έως 500 kN. Για φορτία άνω των 500 kN κατασκευάζουμε προσαρμοσμένα στηρίγματα βάσει σχεδίων και προδιαγραφών πελάτη. Η απόκλιση φορτίου διατηρείται εντός ±5% της ονομαστικής τιμής ως τυπική, με μια επιλογή υψηλής ακρίβειας που επιτυγχάνει ±3%. Αυτή η αυστηρή ανοχή επαληθεύεται στον πάγκο βαθμονόμησης πριν από την αποστολή.

Σταθερή δομή για βαριά κάθετη διαδρομή

Το περίβλημα λειτουργεί ως προστατευτικό περίβλημα, κρατώντας τα οικοδομικά υπολείμματα και τη μόλυνση του χώρου μακριά από το ελατήριο και τη σύνδεση. Διατίθενται τυπικές διαδρομές 50 mm, 100 mm, 200 mm και 400 mm και μπορούν να παρέχονται πραγματικές διαδρομές έως και 600 mm όταν το απαιτεί η διάταξη των σωληνώσεων. Οι στάσεις ανώτερου και κατώτερου ορίου διαδρομής είναι ενσωματωμένες για να αποτρέπουν την υπέρβαση προς οποιαδήποτε κατεύθυνση και μια ορατή κλίμακα διαδρομής επιτρέπει στις ομάδες εγκατάστασης να επιβεβαιώνουν τη θέση τους ανά πάσα στιγμή.

Ανοιξιάτικα υλικά επιλεγμένα για μεγάλη διάρκεια κούρασης

Τα πηνία ελατηρίου τυλίγονται από χάλυβα 60Si2Mn ή 50CrVA, και τα δύο επιλέχθηκαν για την υψηλή αντοχή σε κόπωση και τη σταθερή απόδοσή τους για χρόνια θερμικού κύκλου. Ο συνδυασμός καλού υλικού και ελεγχόμενων διεργασιών περιέλιξης υποστηρίζει τη σταθερή απόδοση φορτίου και τα μεγάλα διαστήματα σέρβις που αναμένονται στις εγκαταστάσεις παραγωγής ενέργειας και επεξεργασίας.

Ρυθμιζόμενο πεδίο χωρίς εικασίες

Μια βίδα ρύθμισης φορτίου επιτρέπει στη δύναμη στήριξης να ρυθμίζεται με ακρίβεια επί τόπου. Η περιστροφή της βίδας προς την επισημασμένη κατεύθυνση αυξάνει ή μειώνει το φορτίο κατά 2% βήματα, με συνολικό εύρος ρύθμισης από ±10% έως ±20% ανάλογα με το μοντέλο. Ένας επιλογέας δίπλα στη βίδα διαβάζει απευθείας τη ρύθμιση, έτσι ώστε ο τεχνικός να μπορεί να πραγματοποιήσει την απαιτούμενη ρύθμιση χωρίς να αφαιρέσει τη μονάδα ή να χρησιμοποιήσει εξωτερικές κυψέλες φόρτωσης.

Προκαθορισμένες ακίδες που απλοποιούν την εγκατάσταση και την υδροδοκιμή

Κάθε σταθερή κρεμάστρα ελατηρίου εξέρχεται από το εργοστάσιο με κόκκινες προκαθορισμένες ακίδες στη θέση ψυχρής εγκατάστασης που καθορίζεται από τον πελάτη. Οι πείροι κλειδώνουν τον μηχανισμό έτσι ώστε το σύστημα σωληνώσεων να μπορεί να δοκιμαστεί υδροστατικά ή να καθαριστεί χημικά χωρίς περαιτέρω παραμόρφωση του συγκροτήματος ελατηρίου. Οι τυπικές ακίδες μας έχουν σχεδιαστεί για να συγκρατούν έως και το διπλάσιο του ονομαστικού φορτίου λειτουργίας κατά τη διάρκεια της δοκιμής. Εάν αναμένονται υψηλότερα φορτία δοκιμής, ενισχύουμε το συγκρότημα ακίδων μόλις ενημερωθεί στο στάδιο της παραγγελίας. Οι ακίδες πρέπει να αφαιρεθούν πριν από τη θέση σε λειτουργία του συστήματος.

Ποιοτικός έλεγχος και ιχνηλασιμότητα

Το σύστημα ποιότητας μας είναι πιστοποιημένο κατά ISO 9001:2015. Κάθε σταθερή κρεμάστρα ελατηρίου συναρμολογείται και προκαθορίζεται στο φορτίο και τη διαδρομή που καθορίζεται από τον πελάτη σε μια βαθμονομημένη βάση δοκιμής. Καταγράφουμε το φορτίο σε πολλές θέσεις κατά μήκος της διαδρομής για να επιβεβαιώσουμε ότι η απόκλιση παραμένει εντός της καθορισμένης ανοχής. Αυτά τα αρχεία δοκιμών διατηρούνται και μπορούν να παρέχονται μαζί με την αποστολή.

Οι πιστοποιήσεις υλικών για τα πηνία ελατηρίου, τον δομικό χάλυβα και τους συνδετήρες μπορούν να εντοπιστούν στο μύλο. Για έργα που απαιτούν συμμόρφωση με τους ASME B31.1, B31.3, EN 13480 ή άλλους διεθνείς κώδικες, παρέχουμε τα απαραίτητα πακέτα τεκμηρίωσης, συμπεριλαμβανομένων των προσόντων διαδικασίας συγκόλλησης και των αναφορών NDT, κατά περίπτωση.

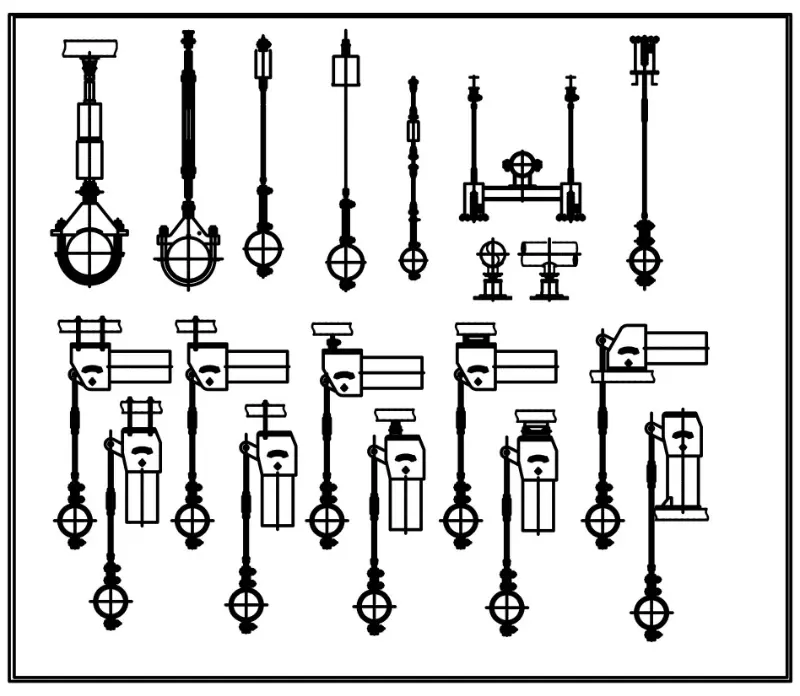

Όπου εφαρμόζονται κρεμάστρες σταθερού ελατηρίου υψηλής χωρητικότητας

Αυτά τα στηρίγματα εγκαθίστανται οπουδήποτε ένα σύστημα σωλήνων βλέπει μεγάλη κατακόρυφη μετατόπιση και δεν μπορεί να ανεχθεί μεταβαλλόμενες δυνάμεις στήριξης. Οι τυπικές εγκαταστάσεις περιλαμβάνουν κύριες γραμμές ατμού σε θερμικούς και πυρηνικούς σταθμούς ηλεκτροπαραγωγής, σωληνώσεις θερμής αναθέρμανσης, ανυψωτικά νερού τροφοδοσίας λέβητα και σωληνώσεις διεργασιών υψηλής θερμοκρασίας σε διυλιστήρια και χημικά εργοστάσια. Σε κάθε περίπτωση, η κρεμάστρα διατηρεί ένα σχεδόν σταθερό φορτίο από το κρύο στο ζεστό, αποτρέποντας την ανεπιθύμητη μεταφορά τάσης στις συνδέσεις του στροβίλου, στα ακροφύσια των σκαφών και σε άλλο ευαίσθητο εξοπλισμό.

Συχνές ερωτήσεις

Σε τι διαφέρει μια σταθερή κρεμάστρα ελατηρίου από μια μεταβλητή βάση ελατηρίου;

Ένα μεταβλητό στήριγμα ελατηρίου αλλάζει το φορτίο του καθώς το ελατήριο εκτρέπεται, πράγμα που σημαίνει ότι ο σωλήνας αισθάνεται διαφορετική δύναμη στις ψυχρές και ζεστές καταστάσεις. Μια σταθερή κρεμάστρα ελατηρίου έχει σχεδιαστεί έτσι ώστε η δύναμη στήριξης να παραμένει σχεδόν η ίδια σε όλη τη διαδρομή. Αυτό αποτρέπει τη διακύμανση του φορτίου από τη μεταφορά τάσης στο σύστημα σωλήνων, κάτι που είναι ιδιαίτερα σημαντικό σε κρίσιμες γραμμές με μεγάλη κατακόρυφη κίνηση.

Μπορεί η Tianshun να κατασκευάσει κρεμάστρες ονομαστικής ισχύος άνω των 500 kN;

Ναί. Αντιμετωπίζουμε τις υποστηρίξεις υψηλής χωρητικότητας ως εξατομικευμένες παραγγελίες. Μπορείτε να μας στείλετε τα σχέδια σχεδίασης ή να καθορίσετε το φορτίο, τη διαδρομή, τις τελικές συνδέσεις και τον ισχύοντα κωδικό. Η ομάδα μηχανικών μας θα σχεδιάσει την κρεμάστρα ανάλογα και θα παράσχει σχέδια έγκρισης πριν από την κατασκευή.

Ποιος είναι ο σκοπός των κόκκινων προκαθορισμένων ακίδων και πότε πρέπει να αφαιρεθούν;

Οι προκαθορισμένες ακίδες κλειδώνουν την κρεμάστρα στην ψυχρή θέση εγκατάστασης. Διατηρούν τον μηχανισμό άκαμπτο έτσι ώστε το σύστημα σωλήνων να μπορεί να γεμίσει, να υποβληθεί σε υδροδοκιμή ή να καθαριστεί χημικά χωρίς να κινείται το ελατήριο. Οι ακίδες πρέπει να αφαιρούνται μόνο αφού ολοκληρωθούν όλες οι δοκιμές και πριν τεθεί σε λειτουργία το σύστημα για κανονική λειτουργία. Αν τα αφήσετε στη θέση τους κατά τη λειτουργία θα εμποδίσει τη λειτουργία της κρεμάστρας.

Με ποια διεθνή πρότυπα μπορείτε να εργαστείτε;

Τακτικά προμηθεύουμε κρεμάστρες με σταθερά ελατήρια στα GB/T 17116.1, NB/T 47039, MSS SP-58, ASME B31.1/B31.3, EN 13480-3, VGB-R 510 L και JIS B 8501. Εάν το έργο σας απαιτεί διαφορετικό πρότυπο, θα μας επιβεβαιώσετε

Μπορεί το φινίρισμα του περιβλήματος να προσαρμοστεί για διαβρωτικά ή υπεράκτια περιβάλλοντα;

Τα τυπικά μας φινιρίσματα είναι γαλβανισμένα εν θερμώ και βαμμένα εποξειδικά. Για εξαιρετικά διαβρωτικές ατμόσφαιρες μπορούμε να εφαρμόσουμε εξειδικευμένα συστήματα επίστρωσης ή να κατασκευάσουμε το περίβλημα από ανοξείδωτο χάλυβα. Προσδιορίστε τις περιβαλλοντικές συνθήκες με το ερώτημά σας, ώστε να μπορούμε να προτείνουμε ένα κατάλληλο σύστημα προστασίας.

Ποιοι είναι οι όροι πληρωμής και οι τυπικοί χρόνοι παράδοσης;

Δεχόμαστε πληρωμή με τραπεζικό έμβασμα. Οι χρόνοι παράδοσης εξαρτώνται από την ποσότητα παραγγελίας και την πολυπλοκότητα των προσαρμοσμένων ρυθμίσεων, αλλά τυπικές κρεμάστρες σταθερού ελατηρίου μπορούν συνήθως να κατασκευαστούν και να προκαθοριστούν εντός τεσσάρων έως έξι εβδομάδων από την επιβεβαίωση της παραγγελίας. Η ταχεία παράδοση μπορεί να συζητηθεί και να συμφωνηθεί κατά τη διαπραγμάτευση της σύμβασης.

Συνεργασία με την Tianshun

Όταν ρωτάτε για μια κρεμάστρα σταθερού ελατηρίου υψηλού φορτίου, σας ανατίθεται ένας αποκλειστικός διαχειριστής λογαριασμού που κατανοεί το σχεδιασμό υποστήριξης σωλήνων και όχι μόνο τους εμπορικούς όρους. Η ομάδα μηχανικών μας εξετάζει τις απαιτήσεις προτύπων φορτίου, διαδρομής και σωληνώσεων και απαντά με μια τεχνική πρόταση εντός 24 ωρών. Οι προσαρμοσμένες διαμορφώσεις — μη τυπικές διαδρομές, εκτεταμένα εύρη θερμοκρασιών, ειδικά υλικά ή τεκμηρίωση για συγκεκριμένο έργο — αντιμετωπίζονται ως μέρος του κανονικού πεδίου παροχής μας.

Μετά την παράδοση παρέχουμε οδηγίες εγκατάστασης, προκαθορισμένες οδηγίες αφαίρεσης καρφίτσας και συμβουλές συντήρησης. Πάνω από το 70% της επιχείρησής μας προέρχεται από επαναλαμβανόμενες παραγγελίες από πελάτες που εξαρτώνται από την υποστήριξή μας για να αποδώσουν προβλέψιμα ανά κύκλο.
