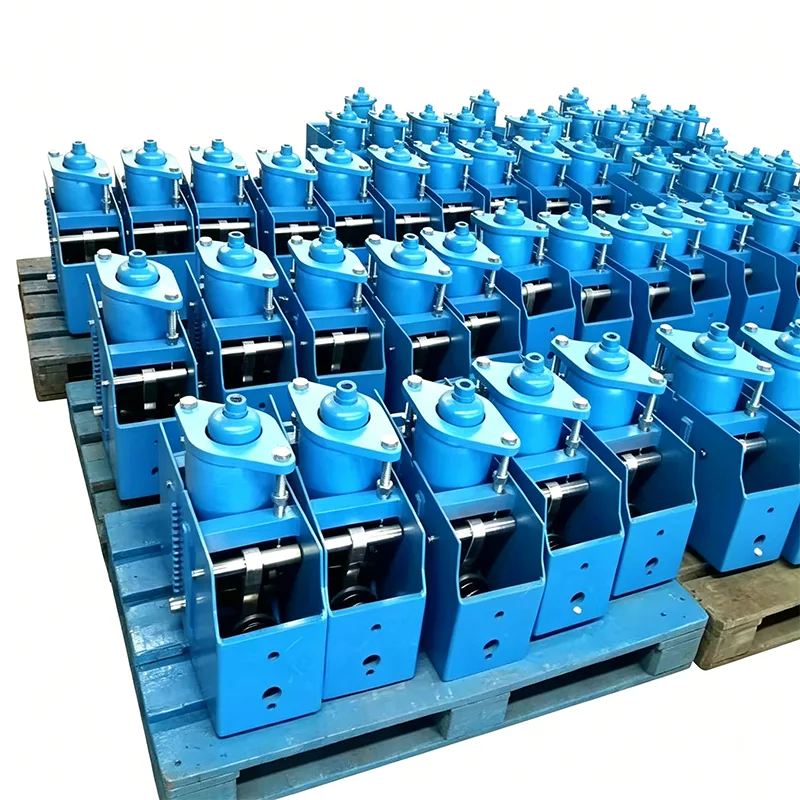

Συνεχής υποστήριξη ελατηρίου χημικών εγκαταστάσεων

Η Yangzhou Tianshun Pipeline Technology ιδρύθηκε το 2012 και έχει 14 χρόνια αποκλειστικής εμπειρίας Ε&Α και παραγωγής σε προϊόντα υποστήριξης βιομηχανικών αγωγών. Το Chemical Plant Constant Spring Support είναι ένα βασικό προϊόν που αναπτύχθηκε ειδικά για τα χαρακτηριστικά συνεχούς παραγωγής και περίπλοκων συνθηκών εργασίας της χημικής βιομηχανίας και έχει εξυπηρετήσει δεκάδες χημικά βιομηχανικά έργα παγκοσμίως.

Καμπύλη φορτίου-μετατόπισης που λαμβάνεται από τη δοκιμή τύπου ενός σταθερού ελατηρίου στήριξης/ανάρτησης. Ο οριζόντιος άξονας αντιπροσωπεύει μετατόπιση ενώ ο κατακόρυφος άξονας αντιπροσωπεύει φορτίο. Η καμπύλη παραμένει περίπου οριζόντια σε όλη τη διαδρομή εργασίας, αποδεικνύοντας ότι η δύναμη στήριξης παραμένει ουσιαστικά σταθερή όταν οι σωληνώσεις εκτρέπονται λόγω θερμικής διαστολής και συστολής.

Αυτή η δοκιμή τύπου επαληθεύει τη σταθερότητα του φορτίου, τη σταθερότητα πλήρους διαδρομής και τη λειτουργική αξιοπιστία μονάδων σταθερού ελατηρίου. Όλες οι μονάδες παραγωγής υπόκεινται σε βαθμονόμηση φορτίου πριν από την αποστολή, με ελεγχόμενη απόκλιση φορτίου εντός ±6% σύμφωνα με τα ANSI/MSS-SP-58-2018 και NB/T47038-2013.

Αυτά τα προϊόντα ισχύουν για βιομηχανικά συστήματα σωληνώσεων με μεγάλη θερμική μετατόπιση, συμπεριλαμβανομένων των αγωγών κεντρικού ατμού και άλλων σωληνώσεων υψηλής θερμοκρασίας και υψηλής πίεσης.

Βασικές Λειτουργίες & Αξία Προϊόντος

Οι αγωγοί χημικών εργοστασίων δημιουργούν σημαντική θερμική μετατόπιση λόγω των μεσαίων διακυμάνσεων της θερμοκρασίας. Το φορτίο στήριξης των συνηθισμένων κρεμάστρων ποικίλλει ανάλογα με τη μετατόπιση, προκαλώντας εύκολα παραμόρφωση του αγωγού, ζημιά στον συνδεδεμένο εξοπλισμό και ακόμη και μεσαίους κινδύνους διαρροής.

Μέσω του μηχανισμού εξισορρόπησης ροπής ελατηρίου, το Chemical Plant Constant Spring Support παρέχει σταθερή δύναμη στήριξης σε όλη τη διαδρομή της θερμικής μετατόπισης του αγωγού, εξαλείφοντας πλήρως την πρόσθετη πίεση που προκαλείται από τη θερμική διαστολή και συστολή του αγωγού και διασφαλίζοντας μακροπρόθεσμη σταθερή λειτουργία των χημικών αγωγών.

Τεχνικές προδιαγραφές προϊόντος

Πίνακας προδιαγραφών Constant Spring Hanger	Παράδειγμα
Μοντέλο / Σειρά	PH, LH, CA, CS, TH
Χωρητικότητα φορτίου (Λειτουργία)	0,1 kN - 500 kN
Σύνολο ταξιδιού	50mm, 100mm, 200mm, 400mm
Πραγματικό ταξίδι	Έως 600 χλστ
Απόκλιση φορτίου (Ανοχή)	±5% (Τυπικό) / ±3% (Υψηλή τιμή)
Θέση Εγκατάστασης	Οριζόντια / Κάθετη
Φινίρισμα στέγασης	Γαλβανισμένο εν θερμώ / Εποξειδικό
Θερμοκρασία λειτουργίας.	-20°C έως +80°C (Περιβάλλον)
Υλικό ελατηρίου	60Si2Mn / 50CrVA
Εύρος προσαρμογής φορτίου	±10% (Προσαρμογή πεδίου)

Αποκλειστικά πλεονεκτήματα προσαρμογής για χημικά σενάρια

Στοχεύοντας τα χαρακτηριστικά των χημικών εργοστασίων για υψηλή διάβρωση, συνεχή λειτουργία 24/7 και αυστηρές απαιτήσεις ασφαλείας, το προϊόν έχει βελτιστοποιηθεί ειδικά:

▶  Προσαρμογή κατά της διάβρωσης: Προσαρμόζεται σε διαβρωτικά περιβάλλοντα χημικών εργοστασίων, με προσαρμοσμένες λύσεις που περιλαμβάνουν περιβλήματα από ανοξείδωτο χάλυβα, βαριά αντιδιαβρωτική επίστρωση και επίστρωση ανθεκτική στα οξέα

▶  Υψηλή αντοχή σε κόπωση: Τα ελατήρια πυρήνα υποβάλλονται σε 10.000 δοκιμές κόπωσης πλήρους διαδρομής, κατάλληλα για μακροχρόνια αδιάλειπτη λειτουργία χημικών εγκαταστάσεων

▶  Ακριβής έλεγχος σταθερής δύναμης: Η απόκλιση φορτίου ελέγχεται αυστηρά εντός ±5%, εξαλείφοντας τη διαρροή της διεπαφής του αγωγού και τη ζημιά του εξοπλισμού που προκαλείται από τη συγκέντρωση τάσεων

▶  Χωρίς επιτόπιο εντοπισμό σφαλμάτων: Προσυμπιεσμένο και βαθμονομημένο πριν από την παράδοση, απευθείας ανύψωση και εγκατάσταση επί τόπου χωρίς δευτερεύουσα προσαρμογή, μειώνοντας το χρόνο διακοπής του έργου

Σύστημα Ελέγχου Παραγωγής & Ποιότητας (Διασφάλιση Επαγγελματισμού)

Εκτελείται ολοκληρωμένη εσωτερική δοκιμή σε κάθε προϊόν πριν από την αποστολή

Πριν από την αποστολή, κάθε προϊόν περνά από μια πλήρη διαδικασία εσωτερικών δοκιμών. Αυτή η διαδικασία περιλαμβάνει επιθεώρηση διαστάσεων και οπτική, PMI (Positive Material Identification), δοκιμή σκληρότητας, μη καταστροφική δοκιμή MT/PT όπου ισχύει, δοκιμή φορτίου ελατηρίου με καμπύλες φορτίου-μετατόπισης και μέτρηση πάχους επίστρωσης. Παρέχονται αναφορές εργοστασιακών δοκιμών (FTR) και αναφορές δοκιμών υλικού (MTR).

Διευκρίνιση σχετικά με τη Διαπίστευση Τρίτων

Οι εσωτερικές δοκιμές δεν είναι το ίδιο με τις δοκιμές τρίτων που είναι διαπιστευμένες από την ILAC. Εάν απαιτείται δοκιμή από τρίτους ή εργαστηριακές δοκιμές, μπορεί να παρέχεται ως ξεχωριστή προαιρετική υπηρεσία.

Προαιρετικές υπηρεσίες επιθεώρησης από τρίτους (αναφέρονται χωριστά)

1. Δοκιμή υλικού

Αυτή η υπηρεσία καλύπτει την ανάλυση χημικής σύνθεσης, τη δοκιμή εφελκυσμού, τη δοκιμή πρόσκρουσης χαμηλής θερμοκρασίας Charpy και τη δοκιμή σκληρότητας.

2. Συγκόλληση NDT

Οι διαθέσιμες μέθοδοι περιλαμβάνουν τη δοκιμή μαγνητικών σωματιδίων (MT), τη δοκιμή διεισδυτικού υγρού (PT), τη δοκιμή υπερήχων (UT) και την ακτινολογική δοκιμή (RT).

3. Δοκιμή απόδοσης φορτίου ελατηρίου

Περιλαμβάνονται καμπύλες φορτίου-μετατόπισης.

4. Επιθεώρηση αντιδιαβρωτικής προστασίας γαλβανισμού εν θερμώ / εποξειδικής επίστρωσης

5. Δοκιμές με μάρτυρες, εποπτεία εργοστασίου και επιθεώρηση πριν από την αποστολή (PSI)

Τα Διακριτικά μας Πλεονεκτήματα

Συγκριτική αξιολόγηση έναντι του διεθνούς συστήματος υποστήριξης σωλήνων LISEGA

Η ακρίβεια φόρτωσης προϊόντων, τα πρότυπα δοκιμών και τα συστήματα τεκμηρίωσης συγκρίνονται με το διεθνές σύστημα υποστήριξης σωλήνων LISEGA.

Περισσότερα από έναν τυπικό εγχώριο προμηθευτή

Σε αντίθεση με τους τυπικούς εγχώριους κατασκευαστές που παρέχουν μόνο το ίδιο το προϊόν, παρέχουμε μια καμπύλη φορτίου-μετατόπισης με κάθε μονάδα ελατηρίου. Βοηθάμε επίσης στη διευθέτηση δοκιμών SGS τρίτων και επιθεωρήσεων από μάρτυρες, και υποστηρίζουμε ελέγχους εγγράφων από μηχανικούς PE/CPE για έργα στο εξωτερικό.

Υλοποίηση Έργου & Διασφάλιση Υπηρεσιών (Αυθεντία & Αξιοπιστία)

Πάνω από 14 χρόνια, η Constant Spring Support της Chemical Plant μας έχει αναπτυχθεί σε διυλιστήρια, εξαιρετικά χημικά πάρκα και φαρμακευτικά έργα σε όλη την Κίνα, τη Νοτιοανατολική Ασία, την Ευρώπη και τη Νότια Αμερική, με μακροχρόνιες επαναλαμβανόμενες συνεργασίες με πολλούς εργολάβους EPC:

▶  Όλα τα προϊόντα συνοδεύονται από πλήρη πιστοποιητικά υλικού και εκθέσεις επιθεώρησης, που συμμορφώνονται με τις προδιαγραφές αποδοχής ασφάλειας χημικών έργων

▶  Πλήρης υποστήριξη κύκλου ζωής: υπολογισμός φορτίου πριν από την πώληση, καθοδήγηση επιτόπου εγκατάστασης και 24ωρη τεχνική απόκριση μετά την πώληση

▶  Η βάση παραγωγής Jiangsu διαθέτει ειδικά κανάλια εφοδιαστικής χημικών έργων, επιτρέποντας την ταχεία παράδοση για επείγουσες παραγγελίες

Πληροφορίες Συνεργασίας

Εάν το χημικό έργο σας απαιτεί προσαρμοσμένη υποστήριξη σταθερής ελατηρίου χημικής μονάδας ή χρειάζεται προσαρμογές σχεδιασμού για ειδικές συνθήκες εργασίας, όπως υψηλή θερμοκρασία και ισχυρή διάβρωση, επικοινωνήστε απευθείας με την τεχνική ομάδα μας. Θα παρέχουμε μια πλήρη λύση επιλογής και προσφορά.
