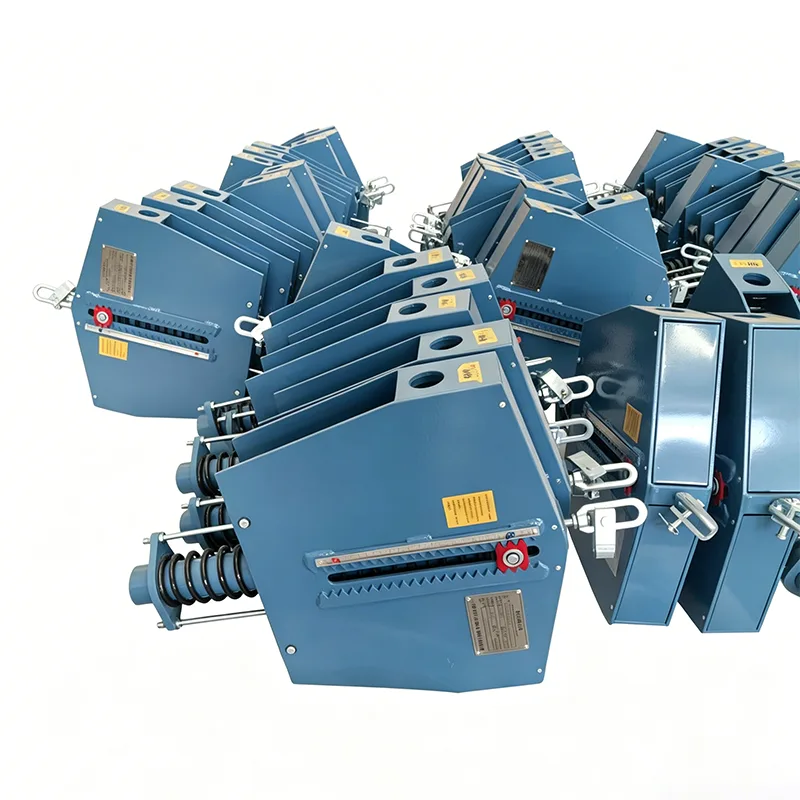

Υποστήριξη σταθερού ελατηρίου ενεργειακού αγωγού

Στα δίκτυα φυσικού αερίου, LNG, ενέργειας υδρογόνου και παραδοσιακών δικτύων αγωγών μεταφοράς ενέργειας, τα συστήματα αγωγών συχνά εκτείνονται σε πολύπλοκα γεωγραφικά περιβάλλοντα και αντέχουν σε σοβαρή θερμική διαστολή και συστολή. Υποστηριζόμενη από 14 χρόνια τεχνικής συσσώρευσης στην τεχνολογία υποστήριξης αγωγών, η Yangzhou Tianshun Pipeline Technology Co., Ltd. έχει αναπτύξει ειδικά την Υποστήριξη σταθερού ελατηρίου Energy Pipeline για σενάρια μεταφοράς ενέργειας. Αυτό το προϊόν υιοθετεί έναν μηχανισμό ισορροπίας ροπής ακριβείας για να διασφαλίσει ότι το φορτίο στήριξης παραμένει σταθερό όταν ο αγωγός υφίσταται κατακόρυφη μετατόπιση μεγάλου ανοίγματος. Αυτό το χαρακτηριστικό αποφεύγει αποτελεσματικά την πρόσθετη καταπόνηση που προκαλείται από τη μεταφορά φορτίου σε ευαίσθητο εξοπλισμό, όπως βαλβίδες και συμπιεστές, και αποτελεί βασικό στοιχείο που διασφαλίζει την ασφαλή και σταθερή λειτουργία των δικτύων αγωγών ενέργειας μεγάλων αποστάσεων.

Καμπύλη φορτίου-μετατόπισης που λαμβάνεται από τη δοκιμή τύπου ενός σταθερού ελατηρίου στήριξης/ανάρτησης. Ο οριζόντιος άξονας αντιπροσωπεύει μετατόπιση ενώ ο κατακόρυφος άξονας αντιπροσωπεύει φορτίο. Η καμπύλη παραμένει περίπου οριζόντια σε όλη τη διαδρομή εργασίας, αποδεικνύοντας ότι η δύναμη στήριξης παραμένει ουσιαστικά σταθερή όταν οι σωληνώσεις εκτρέπονται λόγω θερμικής διαστολής και συστολής.

Αυτή η δοκιμή τύπου επαληθεύει τη σταθερότητα του φορτίου, τη σταθερότητα πλήρους διαδρομής και τη λειτουργική αξιοπιστία μονάδων σταθερού ελατηρίου. Όλες οι μονάδες παραγωγής υπόκεινται σε βαθμονόμηση φορτίου πριν από την αποστολή, με ελεγχόμενη απόκλιση φορτίου εντός ±6% σύμφωνα με τα ANSI/MSS-SP-58-2018 και NB/T47038-2013.

Αυτά τα προϊόντα ισχύουν για βιομηχανικά συστήματα σωληνώσεων με μεγάλη θερμική μετατόπιση, συμπεριλαμβανομένων των αγωγών κεντρικού ατμού και άλλων σωληνώσεων υψηλής θερμοκρασίας και υψηλής πίεσης.

Τεχνικές προδιαγραφές προϊόντος

Πίνακας προδιαγραφών Constant Spring Hanger	Παράδειγμα
Μοντέλο / Σειρά	PH, LH, CA, CS, TH
Χωρητικότητα φορτίου (Λειτουργία)	0,1 kN - 500 kN
Σύνολο ταξιδιού	50mm, 100mm, 200mm, 400mm
Πραγματικό ταξίδι	Έως 600 χλστ
Απόκλιση φορτίου (Ανοχή)	±5% (Τυπικό) / ±3% (Υψηλή τιμή)
Θέση Εγκατάστασης	Οριζόντια / Κάθετη
Φινίρισμα στέγασης	Γαλβανισμένο εν θερμώ / Εποξειδικό
Θερμοκρασία λειτουργίας.	-20°C έως +80°C (Περιβάλλον)
Υλικό ελατηρίου	60Si2Mn / 50CrVA
Εύρος προσαρμογής φορτίου	±10% (Προσαρμογή πεδίου)

Μηχανική Προσαρμοστικότητα και Πλεονεκτήματα Λειτουργίας & Συντήρησης

Στην πραγματική κατασκευή και λειτουργία αγωγών ενέργειας, ο σχεδιασμός του Energy Pipeline Constant Spring Support αντιμετωπίζει πλήρως τα σημεία πόνου της επιτόπιας κατασκευής και μετέπειτα συντήρησης:

Κλείδωμα ψυχρής κατάστασης και γρήγορη εγκατάσταση: Πριν από την παράδοση, το ελατήριο προσυμπιέζεται και ασφαλίζεται στη θέση εγκατάστασης ψυχρής κατάστασης σύμφωνα με την αναφορά υπολογισμού της τάσης του συστήματος σωληνώσεων. Επιτόπου, απαιτείται μόνο απλή ρύθμιση του νήματος και στερέωση ριζοβολίας για να επιτευχθεί η σχεδιασμένη κατάσταση τάσης, μειώνοντας σημαντικά την περίοδο κατασκευής των στοών σωλήνων.

Οπτικοποιημένη παρακολούθηση λειτουργίας: Εξοπλισμένο με εξωτερικές πλάκες ένδειξης μετατόπισης υψηλής ακρίβειας και κλίμακες φορτίου, το προσωπικό λειτουργίας και συντήρησης μπορεί να κρίνει διαισθητικά εάν ο αγωγός βρίσκεται στη σχεδιασμένη θέση εργασίας κατά την καθημερινή επιθεώρηση χωρίς αποσυναρμολόγηση του κελύφους, διευκολύνοντας την έγκαιρη ανίχνευση καθίζησης ή μη φυσιολογικής παραμόρφωσης.

Ευέλικτες μέθοδοι ριζοβολίας: Παρέχεται μια ποικιλία λύσεων σύνδεσης ριζών (όπως συγκολλημένες απλές πλάκες, κρίκους, συνδετήρες χαλύβδινων κατασκευών, κ.λπ.), οι οποίες μπορούν να επιτύχουν σταθερή ριζοβολία είτε για στοές εναέριων σωλήνων, γέφυρες σωλήνων που διασχίζουν ποταμό ή σώματα εξοπλισμού.

Αυστηρό σύστημα παραγωγής και ποιοτικού ελέγχου

Ως γραμμή άμυνας ασφάλειας της ενεργειακής υποδομής, ολόκληρη η διαδικασία παραγωγής του Energy Pipeline Constant Spring Support ακολουθεί αυστηρά πρότυπα ποιοτικού ελέγχου:

Εκτελείται ολοκληρωμένη εσωτερική δοκιμή σε κάθε προϊόν πριν από την αποστολή

Πριν από την αποστολή, κάθε προϊόν περνά από μια πλήρη διαδικασία εσωτερικών δοκιμών. Αυτή η διαδικασία περιλαμβάνει επιθεώρηση διαστάσεων και οπτική, PMI (Positive Material Identification), δοκιμή σκληρότητας, μη καταστροφική δοκιμή MT/PT όπου ισχύει, δοκιμή φορτίου ελατηρίου με καμπύλες φορτίου-μετατόπισης και μέτρηση πάχους επίστρωσης. Παρέχονται αναφορές εργοστασιακών δοκιμών (FTR) και αναφορές δοκιμών υλικού (MTR).

Διευκρίνιση σχετικά με τη Διαπίστευση Τρίτων

Οι εσωτερικές δοκιμές δεν είναι το ίδιο με τις δοκιμές τρίτων που είναι διαπιστευμένες από την ILAC. Εάν απαιτείται δοκιμή από τρίτους ή εργαστηριακές δοκιμές, μπορεί να παρέχεται ως ξεχωριστή προαιρετική υπηρεσία.

Προαιρετικές υπηρεσίες επιθεώρησης από τρίτους (αναφέρονται χωριστά)

1. Δοκιμή υλικού

Αυτή η υπηρεσία καλύπτει την ανάλυση χημικής σύνθεσης, τη δοκιμή εφελκυσμού, τη δοκιμή πρόσκρουσης χαμηλής θερμοκρασίας Charpy και τη δοκιμή σκληρότητας.

2. Συγκόλληση NDT

Οι διαθέσιμες μέθοδοι περιλαμβάνουν τη δοκιμή μαγνητικών σωματιδίων (MT), τη δοκιμή διεισδυτικού υγρού (PT), τη δοκιμή υπερήχων (UT) και την ακτινολογική δοκιμή (RT).

3. Δοκιμή απόδοσης φορτίου ελατηρίου

Περιλαμβάνονται καμπύλες φορτίου-μετατόπισης.

4. Επιθεώρηση αντιδιαβρωτικής προστασίας γαλβανισμού εν θερμώ / εποξειδικής επίστρωσης

5. Δοκιμές με μάρτυρες, εποπτεία εργοστασίου και επιθεώρηση πριν από την αποστολή (PSI)

Τα Διακριτικά μας Πλεονεκτήματα

Συγκριτική αξιολόγηση έναντι του διεθνούς συστήματος υποστήριξης σωλήνων LISEGA

Η ακρίβεια φόρτωσης προϊόντων, τα πρότυπα δοκιμών και τα συστήματα τεκμηρίωσης συγκρίνονται με το διεθνές σύστημα υποστήριξης σωλήνων LISEGA.

Περισσότερα από έναν τυπικό εγχώριο προμηθευτή

Σε αντίθεση με τους τυπικούς εγχώριους κατασκευαστές που παρέχουν μόνο το ίδιο το προϊόν, παρέχουμε μια καμπύλη φορτίου-μετατόπισης με κάθε μονάδα ελατηρίου. Βοηθάμε επίσης στη διευθέτηση δοκιμών SGS τρίτων και επιθεωρήσεων από μάρτυρες, και υποστηρίζουμε ελέγχους εγγράφων από μηχανικούς PE/CPE για έργα στο εξωτερικό.

Γιατί να επιλέξετε τη σταθερή υποστήριξη ελατηρίου Energy Pipeline της Tianshun;

Βαθιά εμπειρία ενεργειακών έργων: Τα προϊόντα λειτουργούν σταθερά σε τερματικούς σταθμούς LNG, αγωγούς μεταφοράς φυσικού αερίου μεγάλων αποστάσεων και έργα διύλισης σε περισσότερες από 40 χώρες σε όλο τον κόσμο, αντέχοντας τις δοκιμές ακραίων κλίματος και πολύπλοκων συνθηκών εργασίας.

Τεχνική υποστήριξη πλήρους διεργασίας: Παρέχουμε τεχνικές υπηρεσίες πλήρους διεργασίας από ανάλυση τάσης αγωγού (προσομοίωση CAESAR II), υπολογισμό επιλογής τύπου έως οδηγίες εγκατάστασης επιτόπου, διασφαλίζοντας ότι κάθε υποστήριξη ταιριάζει με ακρίβεια στις συνθήκες εργασίας.

Αξιόπιστη παράδοση αλυσίδας εφοδιασμού: Βασιζόμενοι σε αυτοματοποιημένες γραμμές παραγωγής και πλήρη εξοπλισμό δοκιμών στη βάση μας στο Jiangsu, διασφαλίζουμε την έγκαιρη και υψηλής ποιότητας παράδοση υλικών για ενεργειακά έργα μεγάλης κλίμακας.

Υποστήριξη πλήρους κύκλου ζωής: Δημιουργούμε αποκλειστικά αρχεία έργων και παρέχουμε αξιολόγηση κατάστασης, επαναρύθμιση φορτίου και καθοδήγηση αντικατάστασης κατά τη συντήρηση τερματισμού λειτουργίας, μειώνοντας τους κινδύνους λειτουργίας και συντήρησης των δικτύων σωληνώσεων.
