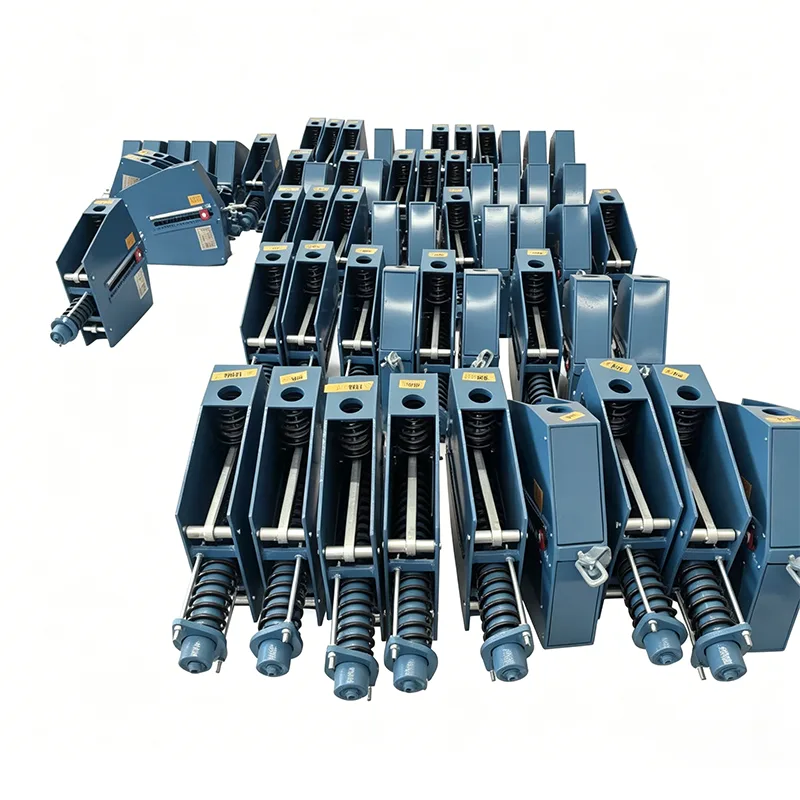

Υποστήριξη συνεχούς ελατηρίου βαρέως τύπου

Όταν το φορτίο ενός μεμονωμένου αγωγού υπερβαίνει τα 300 kN και η θερμική μετατόπιση ξεπερνά τα 200 mm, τα συνηθισμένα σταθερά στηρίγματα ελατηρίων είναι επιρρεπή σε δομική παραμόρφωση, θραύση μπιέλας, απώλεια ακρίβειας σταθερής δύναμης και άλλες αστοχίες. Τέτοιες δυσλειτουργίες οδηγούν σε συγκεντρώσεις τάσης του αγωγού που υπερβαίνουν τις επιτρεπόμενες τιμές, προκαλώντας σκίσιμο των ακροφυσίων του εξοπλισμού, μέση διαρροή και ακόμη και απρογραμμάτιστη διακοπή λειτουργίας ολόκληρης της εγκατάστασης. Ένα μόνο περιστατικό τερματισμού λειτουργίας μπορεί να προκαλέσει απώλειες δεκάδων εκατομμυρίων RMB.

Καμπύλη φορτίου-μετατόπισης που λαμβάνεται από τη δοκιμή τύπου ενός σταθερού ελατηρίου στήριξης/ανάρτησης. Ο οριζόντιος άξονας αντιπροσωπεύει μετατόπιση ενώ ο κατακόρυφος άξονας αντιπροσωπεύει φορτίο. Η καμπύλη παραμένει περίπου οριζόντια σε όλη τη διαδρομή εργασίας, αποδεικνύοντας ότι η δύναμη στήριξης παραμένει ουσιαστικά σταθερή όταν οι σωληνώσεις εκτρέπονται λόγω θερμικής διαστολής και συστολής.

Αυτή η δοκιμή τύπου επαληθεύει τη σταθερότητα του φορτίου, τη σταθερότητα πλήρους διαδρομής και τη λειτουργική αξιοπιστία μονάδων σταθερού ελατηρίου. Όλες οι μονάδες παραγωγής υπόκεινται σε βαθμονόμηση φορτίου πριν από την αποστολή, με ελεγχόμενη απόκλιση φορτίου εντός ±6% σύμφωνα με τα ANSI/MSS-SP-58-2018 και NB/T47038-2013.

Αυτά τα προϊόντα ισχύουν για βιομηχανικά συστήματα σωληνώσεων με μεγάλη θερμική μετατόπιση, συμπεριλαμβανομένων των αγωγών κεντρικού ατμού και άλλων σωληνώσεων υψηλής θερμοκρασίας και υψηλής πίεσης.

Το Heavy Duty Constant Spring Support είναι ένας ειδικός εξοπλισμός υποστήριξης βαρέως τύπου που αναπτύχθηκε για την αντιμετώπιση προκλήσεων κάτω από αυτές τις ακραίες συνθήκες λειτουργίας. Είναι ειδικά σχεδιασμένο για μεγάλα συστήματα σωληνώσεων με φορτία άνω των 500 kN και μετατοπίσεις εντός 400 mm.

Τεχνικές προδιαγραφές προϊόντος

Πίνακας προδιαγραφών Constant Spring Hanger	Παράδειγμα
Μοντέλο / Σειρά	PH, LH, CA, CS, TH
Χωρητικότητα φορτίου (Λειτουργία)	0,1 kN - 500 kN
Σύνολο ταξιδιού	50mm, 100mm, 200mm, 400mm
Πραγματικό ταξίδι	Έως 600 χλστ
Απόκλιση φορτίου (Ανοχή)	±5% (Τυπικό) / ±3% (Υψηλή τιμή)
Θέση Εγκατάστασης	Οριζόντια / Κάθετη
Φινίρισμα στέγασης	Γαλβανισμένο εν θερμώ / Εποξειδικό
Θερμοκρασία λειτουργίας.	-20°C έως +80°C (Περιβάλλον)
Υλικό ελατηρίου	60Si2Mn / 50CrVA
Εύρος προσαρμογής φορτίου	±10% (Προσαρμογή πεδίου)

Ορισμός Προϊόντος & Φιλοσοφία Βασικού Σχεδιασμού

Η υποστήριξη σταθερού ελατηρίου βαρέως τύπου είναι μια συσκευή υποστήριξης σωλήνων βαρέως τύπου που παρέχει σταθερή δύναμη στήριξης σε όλη τη διαδρομή μέσω ενός μηχανισμού ισορροπίας ροπής ακριβείας.

Η Yangzhou Tianshun Pipeline ξεκίνησε την Ε&Α για αυτήν τη σειρά προϊόντων το 2015, με συνολική επένδυση 12 εκατομμυρίων RMB σε αποκλειστικό εξοπλισμό παραγωγής και εγκαταστάσεις δοκιμών. Έχει πλέον καθιερωθεί ένα πλήρες χαρτοφυλάκιο προϊόντων, με μέγιστη χωρητικότητα φόρτωσης 2000 kN και μέγιστη μετατόπιση 600 mm, κατατάσσοντας σε κορυφαίο εγχώριο επίπεδο.

Η βασική μας φιλοσοφία σχεδιασμού επικεντρώνεται στην Πλεονάζουσα Ασφάλεια: όλα τα κρίσιμα εξαρτήματα έχουν σχεδιαστεί με συντελεστές ασφάλειας υψηλότερους από τους βιομηχανικούς δείκτες αναφοράς για την εξασφάλιση επαρκών περιθωρίων ασφαλείας ακόμη και υπό ακραίες συνθήκες εργασίας. Εν τω μεταξύ, η δομική βελτιστοποίηση ελαχιστοποιεί το συνολικό μέγεθος και το βάρος χωρίς να διακυβεύεται η δομική αντοχή, μειώνοντας το κόστος εγκατάστασης και μεταφοράς.

Λεπτομερής Ανάλυση Πλεονασμού

1. Πλεονασμός κύριου πλαισίου: Κατασκευασμένο από ενσωματωμένα συγκολλημένα χαλύβδινα ελάσματα πάχους 20–50 mm, εξοπλισμένα με διαμήκεις και εγκάρσιους ενισχυτές, αυξάνοντας τη συνολική ακαμψία πάνω από 60%.

2.Πλεονασμός συστήματος ελατηρίου: Η παράλληλη διάταξη πολλαπλών ελατηρίων διασφαλίζει ότι τα εναπομείναντα ελατήρια μπορούν να αντέχουν πλήρως τα φορτία του αγωγού ακόμη και αν ένα ελατήριο αστοχήσει.

3. Πλεονασμός μηχανισμού μετάδοσης: Οι συγχρονισμένες διπλές μπιέλες εξαλείφουν τους κινδύνους κατάρρευσης του υποστηρίγματος που προκύπτουν από τη θραύση της μονής ράβδου.

Πλήρης σειρά τυπικό διάγραμμα προδιαγραφών

Έξι τυπικές σειρές σταθερών ελατηρίων Heavy Duty είναι διαθέσιμες για να καλύψουν τα περισσότερα σενάρια βιομηχανικών εφαρμογών βαρέως τύπου:

Σειρά Μοντέλων	Ονομαστικό εύρος φορτίου (kN)	Ονομαστική περιοχή μετατόπισης (mm)	Εύρος θερμοκρασίας λειτουργίας (℃)	Εφαρμοστέο πρότυπο
HD-500	300–500	200, 300	-40 ~ +450	GB/T 17116.2
HD-800	500–800	200, 300, 400	-40 ~ +450	GB/T 17116.2
HD-1200	800–1200	300, 400	-40 ~ +550	ANSI/ASME B31.1
HD-1600	1200–1600	300, 400, 500	-40 ~ +550	ANSI/ASME B31.1
HD-2000	1600–2000	400, 500, 600	-196 ~ +550	API RP 551

Προσαρμοσμένες ποιότητες υλικών και προσαρμοσμένα σχέδια προσφέρονται κατόπιν αιτήματος του πελάτη για όλα τα μοντέλα.



Σύστημα επαλήθευσης αξιοπιστίας πλήρους κύκλου ζωής

Ένα αυστηρό σύστημα επαλήθευσης από άκρο σε άκρο εφαρμόζεται για να εγγυηθεί αξιόπιστη απόδοση κάτω από ακραίες συνθήκες. Κάθε συνεχής υποστήριξη ελατηρίου βαρέως τύπου υποβάλλεται σε πέντε υποχρεωτικές διαδικασίες επιθεώρησης:

Στοιχείο επιθεώρησης	Πρότυπο επιθεώρησης	Συχνότητα επιθεώρησης	Κριτήριο προσόντων
Φυσική & Χημική δοκιμή πρώτων υλών	GB/T 228, GB/T 229	100% ανά παρτίδα	Συμμορφώνεται με τα πρότυπα προδιαγραφών υλικού
Μη καταστροφική δοκιμή συγκόλλησης (NDT)	GB/T 11345	100%	Χωρίς ρωγμές, πορώδες και εγκλείσματα σκωρίας
Δοκιμή βαθμονόμησης φορτίου ελατηρίου	GB/T 1239,2	100%	Ανοχή φορτίου ≤ ±3%
Δοκιμή σταθερής δύναμης Full-Stroke	GB/T 17116.2	100%	Ποσοστό διακύμανσης φορτίου ≤ 5%
Τεστ αντοχής κόπωσης	GB/T 16947	Δειγματοληψία ανά παρτίδα	Καμία αποτυχία μετά από 150.000 κύκλους

Όλα τα αρχεία επιθεώρησης αρχειοθετούνται για ελάχιστη περίοδο διατήρησης 15 ετών και είναι προσβάσιμα στους πελάτες ανά πάσα στιγμή. Το εργαστήριο δοκιμών μας διαθέτει πιστοποίηση CNAS, παρέχοντας διεθνώς αναγνωρισμένα αποτελέσματα δοκιμών.

Παγκόσμιο ρεκόρ παρακολούθησης έργου αναφοράς

Από τον Μάιο του 2026, οι σταθερές ελατήρια υποστήριξης Heavy Duty έχουν αναπτυχθεί σε 120 μεγάλης κλίμακας βιομηχανικά έργα παγκοσμίως, συμπεριλαμβανομένων:

▶  Ένα σύμπλεγμα διύλισης και ενσωμάτωσης χημικών 10 εκατομμυρίων τόνων/έτος: Παρέχονται 320 σετ στηριγμάτων HD-800 και HD-1200

▶  Ένας πυρηνικός σταθμός παραγωγής ενέργειας εκατομμυρίου κιλοβάτ: Παρέχονται 156 σετ σταθερών ελατηρίων βαρέως τύπου κατηγορίας πυρηνικής ασφάλειας

▶  Ένας τερματικός σταθμός λήψης LNG 20 εκατομμυρίων τόνων/έτος: Παρέχονται 89 σετ ειδικών σταθερών ελατηρίων βαρέως τύπου σε χαμηλή θερμοκρασία

▶  Ένας θερμοηλεκτρικός σταθμός 3000 MW: Παρέχονται 245 σετ στηριγμάτων βαρέως τύπου για κύριους αγωγούς ατμού

Η αποδεδειγμένη απόδοση σε αυτά τα έργα ορόσημο επικυρώνει την εξαιρετική αξιοπιστία και σταθερότητα, ενώ μας εξοπλίζει με εκτενή μηχανική εμπειρία στο σχεδιασμό συστημάτων υποστήριξης αγωγών βαρέως τύπου.

Προσαρμοσμένες στο Έργο Παράδοση & Αποκλειστικές Υπηρεσίες

Προσαρμοσμένα πακέτα παράδοσης για Heavy Duty Constant Spring Supports παρέχονται για έργα μεγάλης κλίμακας:

1.Dedicated Project Team: Σε κάθε μεγάλο έργο ανατίθεται ένας αποκλειστικός διαχειριστής έργου, τεχνικός μηχανικός και μηχανικός ποιότητας για την επίβλεψη της προόδου πλήρους κύκλου.

2. Σταδιακή Αποστολή: Παράδοση παρτίδας ευθυγραμμισμένη με τα χρονοδιαγράμματα κατασκευής του εργοταξίου για μείωση των επιβαρύνσεων αποθήκευσης επί τόπου.

3.Επιτόπια υπηρεσία αποδοχής: Μηχανικοί αποστέλλονται για να πραγματοποιήσουν την αποδοχή προϊόντων και την καθοδήγηση εγκατάστασης στην τοποθεσία.

4.Επιτόπια τεχνική υποστήριξη σε αναμονή: Διατίθεται μόνιμος μηχανικός υποστήριξη κατά τις φάσεις αιχμής εγκατάστασης.

5. Μακροπρόθεσμη υπηρεσία παρακολούθησης: Ετήσιοι έλεγχοι λειτουργικής κατάστασης μετά την έναρξη λειτουργίας με επαγγελματικές συστάσεις συντήρησης.

Παρέχουμε περίοδο εγγύησης 18 μηνών, 6 μήνες μεγαλύτερη από τον μέσο όρο του κλάδου. Για ελαττώματα ποιότητας που προκύπτουν εντός της κάλυψης της εγγύησης, εγγυόμαστε χρόνο απόκρισης 48 ωρών και επί τόπου αντιμετώπιση προβλημάτων εντός 72 ωρών.

Συχνές Ερωτήσεις (FAQ)

Ε: Ποιο είναι το μέγιστο εφικτό φορτίο και μετατόπιση για βαρέως τύπου σταθερά ελατήρια στηρίγματα;

Α: Τα τυπικά μοντέλα φτάνουν σε μέγιστο φορτίο 2000 kN και μέγιστη μετατόπιση 600 mm. Διατίθενται ειδικά σχέδια για εξαιρετικά μεγάλες απαιτήσεις, ικανά για φορτίο έως 3000 kN και μετατόπιση 800 mm.

Ε: Είναι τα προϊόντα κατάλληλα για εξυπηρέτηση σε χαμηλή θερμοκρασία;

Α: Ναι. Οι ειδικές παραλλαγές χαμηλής θερμοκρασίας υιοθετούν ανοξείδωτο χάλυβα 304 ή 316L, επικυρωμένο μέσω δοκιμών κρούσης χαμηλής θερμοκρασίας και μπορούν να λειτουργήσουν σταθερά στους -196℃ για LNG, αιθυλένιο και άλλα κρυογονικά συστήματα αγωγών.

Ε: Ποιοι είναι οι τυπικοί χρόνοι παράδοσης;

Α: Τα τυπικά μοντέλα έχουν χρόνο παράδοσης 45–60 ημερών. Οι προσαρμοσμένες μονάδες χρειάζονται 60–90 ημέρες ανάλογα με την πολυπλοκότητα. Η παραγωγή Rush είναι διαθέσιμη για επείγοντα έργα, με συντομότερο χρόνο παράδοσης 30 ημερών.

Εκτελείται ολοκληρωμένη εσωτερική δοκιμή σε κάθε προϊόν πριν από την αποστολή

Πριν από την αποστολή, κάθε προϊόν περνά από μια πλήρη διαδικασία εσωτερικών δοκιμών. Αυτή η διαδικασία περιλαμβάνει επιθεώρηση διαστάσεων και οπτική, PMI (Positive Material Identification), δοκιμή σκληρότητας, μη καταστροφική δοκιμή MT/PT όπου ισχύει, δοκιμή φορτίου ελατηρίου με καμπύλες φορτίου-μετατόπισης και μέτρηση πάχους επίστρωσης. Παρέχονται αναφορές εργοστασιακών δοκιμών (FTR) και αναφορές δοκιμών υλικού (MTR).

Διευκρίνιση σχετικά με τη Διαπίστευση Τρίτων

Οι εσωτερικές δοκιμές δεν είναι το ίδιο με τις δοκιμές τρίτων που είναι διαπιστευμένες από την ILAC. Εάν απαιτείται δοκιμή από τρίτους ή εργαστηριακές δοκιμές, μπορεί να παρέχεται ως ξεχωριστή προαιρετική υπηρεσία.

Προαιρετικές υπηρεσίες επιθεώρησης από τρίτους (αναφέρονται χωριστά)

1. Δοκιμή υλικού

Αυτή η υπηρεσία καλύπτει την ανάλυση χημικής σύνθεσης, τη δοκιμή εφελκυσμού, τη δοκιμή πρόσκρουσης χαμηλής θερμοκρασίας Charpy και τη δοκιμή σκληρότητας.

2. Συγκόλληση NDT

Οι διαθέσιμες μέθοδοι περιλαμβάνουν τη δοκιμή μαγνητικών σωματιδίων (MT), τη δοκιμή διεισδυτικού υγρού (PT), τη δοκιμή υπερήχων (UT) και την ακτινολογική δοκιμή (RT).

3. Δοκιμή απόδοσης φορτίου ελατηρίου

Περιλαμβάνονται καμπύλες φορτίου-μετατόπισης.

4. Επιθεώρηση αντιδιαβρωτικής προστασίας γαλβανισμού εν θερμώ / εποξειδικής επίστρωσης

5. Δοκιμές με μάρτυρες, εποπτεία εργοστασίου και επιθεώρηση πριν από την αποστολή (PSI)

Τα Διακριτικά μας Πλεονεκτήματα

Συγκριτική αξιολόγηση έναντι του διεθνούς συστήματος υποστήριξης σωλήνων LISEGA

Η ακρίβεια φόρτωσης προϊόντων, τα πρότυπα δοκιμών και τα συστήματα τεκμηρίωσης συγκρίνονται με το διεθνές σύστημα υποστήριξης σωλήνων LISEGA.

Περισσότερα από έναν τυπικό εγχώριο προμηθευτή

Σε αντίθεση με τους τυπικούς εγχώριους κατασκευαστές που παρέχουν μόνο το ίδιο το προϊόν, παρέχουμε μια καμπύλη φορτίου-μετατόπισης με κάθε μονάδα ελατηρίου. Βοηθάμε επίσης στη διευθέτηση δοκιμών SGS τρίτων και επιθεωρήσεων από μάρτυρες, και υποστηρίζουμε ελέγχους εγγράφων από μηχανικούς PE/CPE για έργα στο εξωτερικό.
