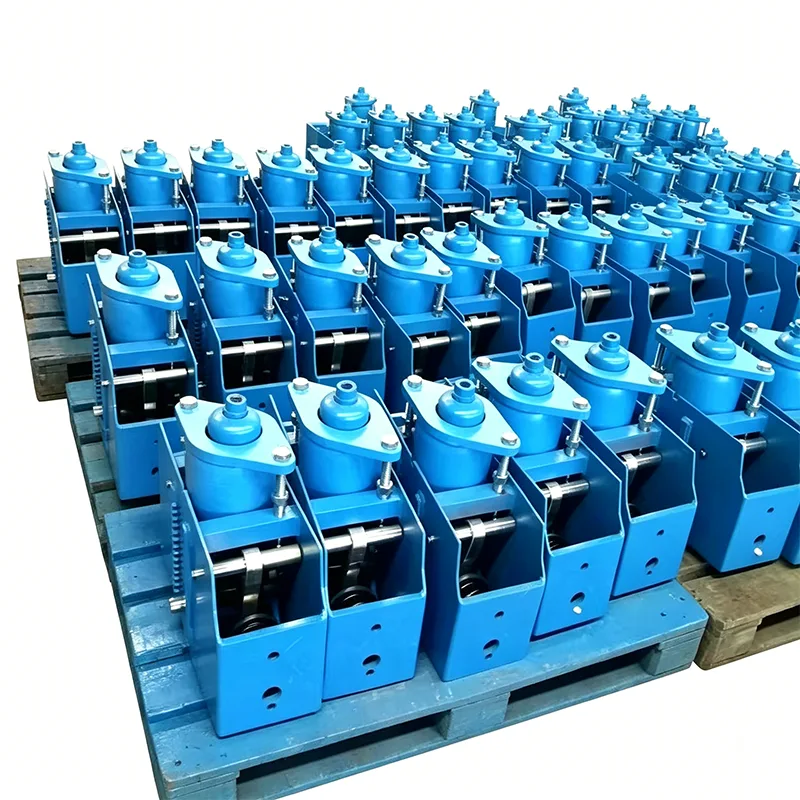

Η κρεμάστρα σταθερού ελατηρίου υψηλού φορτίου είναι ένα βασικό εξάρτημα για τον έλεγχο της μετατόπισης και του φορτίου σε βιομηχανικά συστήματα σωληνώσεων. Υπό συνθήκες εργασίας υψηλής θερμοκρασίας και υψηλής πίεσης, οι αγωγοί δημιουργούν θερμική διαστολή και μετατόπιση συστολής λόγω αλλαγών θερμοκρασίας. Εάν η δύναμη στήριξης αλλάξει με τη μετατόπιση, θα οδηγήσει σε συγκέντρωση τάσης του αγωγού και θα απειλήσει την ασφαλή λειτουργία του συστήματος. Η κρεμάστρα σταθερού ελατηρίου υψηλού φορτίου έχει σχεδιαστεί με βάση την αρχή της ισορροπίας ροπής. Μπορεί να παράγει συνεχώς σταθερή δύναμη στήριξης σε όλη τη διαδρομή της κατακόρυφης μετατόπισης του αγωγού, αποφεύγοντας αποτελεσματικά τη ζημιά σε αγωγούς και συνδεδεμένο εξοπλισμό που προκαλείται από πρόσθετη πίεση.
Η Yangzhou Tianshun Pipeline Technology Co., Ltd., που ιδρύθηκε το 2012, έχει επικεντρωθεί στον τομέα των στηρίξεων και των κρεμάστρων αγωγών, συγκεντρώνοντας 14 χρόνια εμπειρίας παραγωγής και εφαρμογής. Τα προϊόντα μας έχουν εξυπηρετήσει βασικά έργα σε βιομηχανίες ηλεκτρικής ενέργειας, πετροχημικών, ενέργειας και άλλων βιομηχανιών σε περισσότερες από 40 χώρες σε όλο τον κόσμο και έχουν κερδίσει μακροπρόθεσμη εμπιστοσύνη αγορών από πελάτες με σταθερή ποιότητα.
Καμπύλη φορτίου-μετατόπισης που λαμβάνεται από τη δοκιμή τύπου ενός σταθερού ελατηρίου στήριξης/ανάρτησης. Ο οριζόντιος άξονας αντιπροσωπεύει μετατόπιση ενώ ο κατακόρυφος άξονας αντιπροσωπεύει φορτίο. Η καμπύλη παραμένει περίπου οριζόντια σε όλη τη διαδρομή εργασίας, αποδεικνύοντας ότι η δύναμη στήριξης παραμένει ουσιαστικά σταθερή όταν οι σωληνώσεις εκτρέπονται λόγω θερμικής διαστολής και συστολής.
Αυτή η δοκιμή τύπου επαληθεύει τη σταθερότητα του φορτίου, τη σταθερότητα πλήρους διαδρομής και τη λειτουργική αξιοπιστία μονάδων σταθερού ελατηρίου. Όλες οι μονάδες παραγωγής υπόκεινται σε βαθμονόμηση φορτίου πριν από την αποστολή, με ελεγχόμενη απόκλιση φορτίου εντός ±6% σύμφωνα με τα ANSI/MSS-SP-58-2018 και NB/T47038-2013.
Αυτά τα προϊόντα ισχύουν για βιομηχανικά συστήματα σωληνώσεων με μεγάλη θερμική μετατόπιση, συμπεριλαμβανομένων των αγωγών κεντρικού ατμού και άλλων σωληνώσεων υψηλής θερμοκρασίας και υψηλής πίεσης.
Η κρεμάστρα σταθερού ελατηρίου υψηλού φορτίου υιοθετεί μια συνεργατική σχεδίαση μηχανισμού μοχλού διπλού βραχίονα και συγκροτήματος σπειροειδούς ελατηρίου, επιτυγχάνοντας σταθερή έξοδο δύναμης με βάση τη μηχανική αρχή της ισορροπίας ροπής:
▶ Μηχανισμός ισορροπίας ροπής: Όταν ο αγωγός δημιουργεί θερμική μετατόπιση, το συγκρότημα ελατηρίου μεταδίδει ροπή μέσω του μηχανισμού μοχλού, διατηρώντας πάντα ισορροπημένη τη ροπή φορτίου και τη ροπή του ελατηρίου
▶ Αντιστάθμιση οδηγού έκκεντρου: Η ενσωματωμένη δομή οδηγού έκκεντρου ακριβείας αντισταθμίζει τις διακυμάνσεις φορτίου που προκαλούνται από μηχανική τριβή και κατασκευαστικές αποκλίσεις
▶ Συσκευή ένδειξης διαδρομής: Εξοπλισμένη με οπτικοποιημένη ένδειξη μετατόπισης, η οποία μπορεί να παρατηρήσει τη μετατόπιση του αγωγού σε πραγματικό χρόνο, διευκολύνοντας την επιτόπια εγκατάσταση και προσαρμογή
|
Στοιχείο παραμέτρου |
Τεχνικοί δείκτες |
Πρότυπο εκτέλεσης |
|
Ονομαστικό εύρος φορτίου |
0,5kN ~ 1000kN (εξαιρετικά μεγάλο φορτίο προσαρμόσιμο) |
GB/T 17116 / HG/T 20644 |
|
Εύρος μετατόπισης εργασίας |
±50mm ~ ±500mm |
Σύμφωνα με τις απαιτήσεις μηχανικού σχεδιασμού |
|
Σταθερότητα φορτίου |
≤±5% (υπεραπόδοση της απαίτησης εθνικού προτύπου ≤6%) |
Εργοστασιακός έλεγχος ανά μονάδα |
|
Εύρος θερμοκρασίας εργασίας |
-20℃ ~ 450℃ (προσαρμόσιμο για συνθήκες υψηλής θερμοκρασίας) |
Προσαρμοστικός σχεδιασμός υλικού |
|
Εύρος ρύθμισης φορτίου επί τόπου |
±10% |
Εξοπλισμένο με ειδικό μηχανισμό ρύθμισης |
|
Κουραστική ζωή |
≥10.000 κύκλοι |
Προσομοίωση δοκιμής συνθηκών εργασίας |
|
Ανοιξιάτικο υλικό |
60Si2MnA χάλυβας ελατηρίου υψηλής αντοχής |
Διαδικασία θερμικής επεξεργασίας κενού |
Η απόκλιση φορτίου της κρεμάστρας σταθερού ελατηρίου υψηλού φορτίου ελέγχεται εντός ±5% καθ' όλη τη διάρκεια της πλήρους διαδρομής, υπερβαίνοντας τις απαιτήσεις του εθνικού προτύπου. Μέσω του συνδυασμού ελατηρίων πολλών δίσκων και του μηχανικού σχεδιασμού ακριβείας, διασφαλίζει ότι ο αγωγός λαμβάνει πάντα ομοιόμορφη στήριξη κατά τη θερμική μετατόπιση, εξαλείφοντας ουσιαστικά τον κίνδυνο συγκέντρωσης τάσεων.
Βέλτιστα σχεδιασμένο για συστήματα σωληνώσεων υψηλού φορτίου, το φέρον πλαίσιο υιοθετεί δομικό χάλυβα υψηλής αντοχής Q345B και ο κύλινδρος του ελατηρίου σχηματίζεται από ενσωματωμένη περιστροφή, εξαλείφοντας τους κρυφούς κινδύνους περιφερειακών συγκολλήσεων. Το προϊόν μπορεί να αντέξει μέγιστο φορτίο 1000 kN, καλύπτοντας τις ανάγκες υποστήριξης αγωγών βαρέως φορτίου σε μεγάλους σταθμούς παραγωγής ενέργειας, μονάδες διύλισης και άλλες εγκαταστάσεις.
▶ Εξοπλισμένο με συσκευή ασφάλισης φορτίου για κλείδωμα του ελατηρίου κατά την εγκατάσταση και τη μεταφορά, αποτρέποντας τυχαία μετατόπιση
▶ Το επιτόπιο φορτίο μπορεί να ρυθμιστεί με ακρίβεια ±10% για προσαρμογή στις πραγματικές αποκλίσεις των συνθηκών λειτουργίας
▶ Τυποποιημένες διεπαφές σύνδεσης, συμβατές με διάφορες φόρμες εγκατάστασης αγωγών
▶ Διαμορφωτικός δομικός σχεδιασμός, βολική αντικατάσταση εξαρτημάτων που φθείρονται
Το προϊόν μπορεί να προσαρμοστεί στο εύρος θερμοκρασίας εργασίας από -20℃ έως 450℃. Για ειδικές συνθήκες εργασίας, όπως LNG χαμηλής θερμοκρασίας και ατμός υψηλής θερμοκρασίας, μπορούν να προσαρμοστούν αντίστοιχα υλικά ανθεκτικά σε υψηλή ή χαμηλή θερμοκρασία για να διασφαλιστεί η αξιοπιστία απόδοσης σε ακραία περιβάλλοντα.
| Πίνακας προδιαγραφών Constant Spring Hanger | Παράδειγμα |
| Μοντέλο / Σειρά | PH, LH, CA, CS, TH |
| Χωρητικότητα φορτίου (Λειτουργία) | 0,1 kN - 500 kN |
| Σύνολο ταξιδιού | 50mm, 100mm, 200mm, 400mm |
| Πραγματικό ταξίδι | Έως 600 χλστ |
| Απόκλιση φορτίου (Ανοχή) | ±5% (Τυπικό) / ±3% (Υψηλή τιμή) |
| Θέση Εγκατάστασης | Οριζόντια / Κάθετη |
| Φινίρισμα στέγασης | Γαλβανισμένο εν θερμώ / Εποξειδικό |
| Θερμοκρασία λειτουργίας. | -20°C έως +80°C (Περιβάλλον) |
| Υλικό ελατηρίου | 60Si2Mn / 50CrVA |
| Εύρος προσαρμογής φορτίου | ±10% (Προσαρμογή πεδίου) |
Διαθέτουμε ένα πλήρες σύστημα παραγωγής και δοκιμών για να διασφαλίσουμε την αξιόπιστη απόδοση κάθε σταθερής κρεμάστρας ελατηρίου υψηλού φορτίου:
▶ Αυτοματοποιημένος εξοπλισμός παραγωγής: Εξοπλισμένος με αυτόματες γραμμές παραγωγής φυσούνων και διάφορο εξοπλισμό διαμόρφωσης και επεξεργασίας για την πραγματοποίηση τυποποιημένης παραγωγής βασικών διαδικασιών
▶ Τέλειο σύστημα δοκιμών: Κάθε προϊόν υποβάλλεται σε δοκιμή φορτίου και μετατόπισης πριν από την παράδοση, με εκθέσεις επιθεώρησης
▶ Επαγγελματική τεχνική ομάδα: Κατέχετε μια ομάδα τεχνικών που ασχολούνται με την Ε&Α και την παραγωγή στηρίξεων και κρεμάστρων αγωγών για πολλά χρόνια
▶ Διαχείριση ιχνηλασιμότητας υλικών: Οι πρώτες ύλες όπως ο χάλυβας ελατηρίου και ο δομικός χάλυβας προέρχονται από κανονικά χαλυβουργεία, με πιστοποιητικά ποιότητας υλικών που μπορούν να εντοπιστούν
▶ Τεχνική υποστήριξη πριν από την πώληση: Επαγγελματική ομάδα πωλήσεων εξοικειωμένη με διάφορες εφαρμογές συνθηκών λειτουργίας, μπορεί να παρέχει προτάσεις επιλογής και τεχνικές λύσεις σύμφωνα με τις παραμέτρους του αγωγού
▶ Προσαρμοσμένες υπηρεσίες: Υποστήριξη προσαρμογής προϊόντων για ειδικά φορτία, ειδικές μετατοπίσεις και ειδικές φόρμες εγκατάστασης
▶ Εγγύηση μετά την πώληση: Παρέχετε καθοδήγηση εγκατάστασης και τεχνική συμβουλή και απαντήστε άμεσα σε προβλήματα ποιότητας του προϊόντος
▶ Κύκλος παράδοσης: Τα συμβατικά μοντέλα είναι σε απόθεμα και τα προσαρμοσμένα προϊόντα παραδίδονται σύμφωνα με τον συμφωνημένο κύκλο
