Ανοιξιάτικη κρεμάστρα βαρέως τύπου

Η Yangzhou Tianshun Pipeline Technology Co., Ltd., που ιδρύθηκε το 2012, είναι μια ολοκληρωμένη βιομηχανία και εμπορική επιχείρηση που εστιάζει στην Ε&Α και την κατασκευή προϊόντων υποστήριξης αγωγών. Τα τελευταία 14 χρόνια, έχουμε εξυπηρετήσει ενεργειακά, πετροχημικά και ενεργειακά έργα σε περισσότερες από 40 χώρες σε όλο τον κόσμο και κερδίσαμε τη μακροπρόθεσμη εμπιστοσύνη των πελατών με σταθερή ποιότητα προϊόντων. Η Heavy Duty Constant Spring Hanger είναι το κορυφαίο προϊόν μας που αναπτύχθηκε για συνθήκες εργασίας μεγάλου φορτίου και υψηλών απαιτήσεων. Έχει ενισχύεται συστηματικά σε υλικά, δομή και τεχνολογία για να παρέχει αξιόπιστη εγγύηση για την ασφαλή λειτουργία των αγωγών υπό ακραίες συνθήκες εργασίας.

Καμπύλη φορτίου-μετατόπισης που λαμβάνεται από τη δοκιμή τύπου ενός σταθερού ελατηρίου στήριξης/ανάρτησης. Ο οριζόντιος άξονας αντιπροσωπεύει μετατόπιση ενώ ο κατακόρυφος άξονας αντιπροσωπεύει φορτίο. Η καμπύλη παραμένει περίπου οριζόντια σε όλη τη διαδρομή εργασίας, αποδεικνύοντας ότι η δύναμη στήριξης παραμένει ουσιαστικά σταθερή όταν οι σωληνώσεις εκτρέπονται λόγω θερμικής διαστολής και συστολής.

Αυτή η δοκιμή τύπου επαληθεύει τη σταθερότητα του φορτίου, τη σταθερότητα πλήρους διαδρομής και τη λειτουργική αξιοπιστία μονάδων σταθερού ελατηρίου. Όλες οι μονάδες παραγωγής υπόκεινται σε βαθμονόμηση φορτίου πριν από την αποστολή, με ελεγχόμενη απόκλιση φορτίου εντός ±6% σύμφωνα με τα ANSI/MSS-SP-58-2018 και NB/T47038-2013.

Αυτά τα προϊόντα ισχύουν για βιομηχανικά συστήματα σωληνώσεων με μεγάλη θερμική μετατόπιση, συμπεριλαμβανομένων των αγωγών κεντρικού ατμού και άλλων σωληνώσεων υψηλής θερμοκρασίας και υψηλής πίεσης.

Ποιες είναι οι Συνθήκες Εργασίας Βαρέων Καθηκόντων; Γιατί χρειάζονται ειδικές κρεμάστρες

Σε μεγάλα βιομηχανικά έργα, υπάρχει ένας ειδικός τύπος συστήματος αγωγών:

▶  Σωλήνες με παχύ τοίχωμα μεγάλης διαμέτρου: Πάνω από DN600, πάχος τοιχώματος πάνω από 20 mm

▶  Βαρέα συστήματα αγωγών: Φορτίο ανά σημείο ανύψωσης άνω των 200 kN, μερικά πάνω από 500 kN

▶  Κύριοι αγωγοί υψηλής θερμοκρασίας και υψηλής πίεσης: Κύριος ατμός σταθμού ηλεκτροπαραγωγής, αγωγοί διεργασίας υψηλής θερμοκρασίας μονάδων διύλισης

▶  Σωληνώσεις μεγάλου ανοίγματος: Τμήματα σωλήνων μεγάλου ανοίγματος σε στοές σωλήνων με μεγάλα συγκεντρωμένα φορτία

Εάν χρησιμοποιούνται συνηθισμένες κρεμάστρες σταθερής δύναμης για αυτούς τους αγωγούς βαρέως τύπου, είναι πολύ πιθανό να προκύψουν τα ακόλουθα προβλήματα:

▶  Παραμόρφωση κελύφους και ρωγμές: Το φορτίο υπερβαίνει το δομικό όριο ρουλεμάν

▶  Ανεπαρκής ακαμψία ελατηρίου: Υπερβολική συμπίεση, απώλεια χαρακτηριστικών σταθερής δύναμης

▶  Αστοχία διάτμησης πείρου: Ανεπαρκής αντοχή των εξαρτημάτων σύνδεσης

▶  Ελκτική παραμόρφωση ράβδου ανάρτησης: Ράβδος μικρής διαμέτρου, επέκταση υπερφόρτωσης

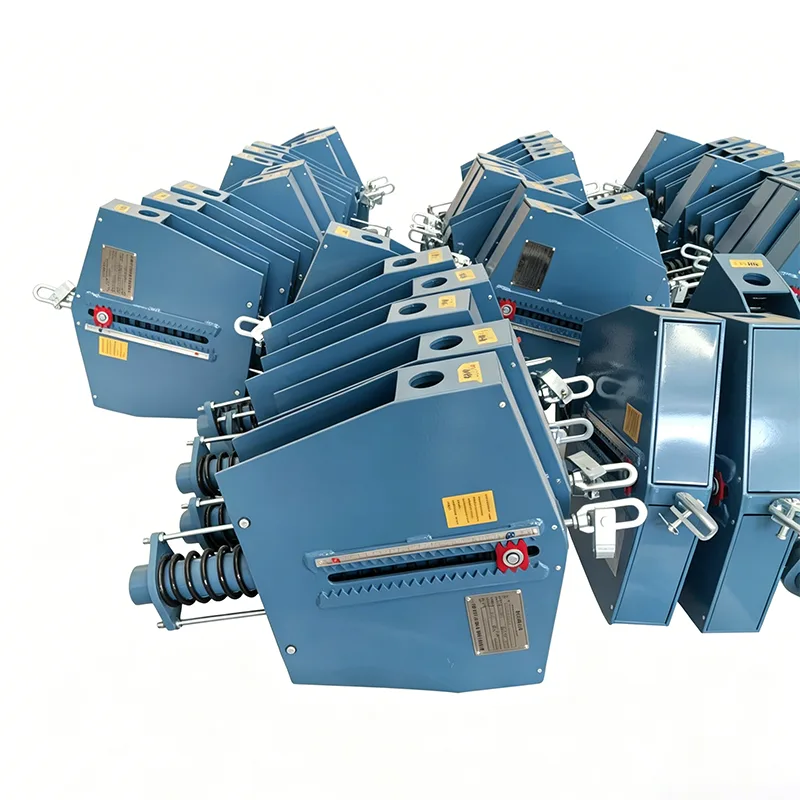

Η Heavy Duty Constant Spring Hanger είναι ένα ενισχυμένο προϊόν ειδικά σχεδιασμένο για τέτοιες συνθήκες εργασίας, με συστηματική ενίσχυση από όλες τις διαστάσεις υλικών, δομής και τεχνολογίας.

Υποθέσεις αποτυχίας βαρέων καθηκόντων και μαθήματα

Σύμφωνα με στατιστικά στοιχεία του κλάδου, οι συνθήκες εργασίας βαρέως τύπου ευθύνονται για περισσότερο από το 60% των ατυχημάτων αστοχίας υποστήριξης αγωγών:

Περίπτωση 1: Κύριος αγωγός ατμού μονάδας παραγωγής ηλεκτρικής ενέργειας

Πρόβλημα: Υιοθετήθηκε συνηθισμένη κρεμάστρα σταθερής δύναμης, φορτίο ανά σημείο ανύψωσης 280 kNCΣυνέπεια: Η πλαϊνή πλάκα του κελύφους ραγίστηκε μετά από 3 χρόνια λειτουργίας, βύθιση αγωγού 120 mm Απώλεια: 15 ημέρες συντήρησης διακοπής λειτουργίας, άμεση απώλεια πάνω από 10 εκατομμύρια RMB

Περίπτωση 2: Αγωγός υψηλής θερμοκρασίας μιας μονάδας διύλισης

Πρόβλημα: Η διάμετρος του πείρου της κρεμάστρας ήταν πολύ μικρή, η αντοχή μειώθηκε σε υψηλή θερμοκρασία. Συνέπεια: Θραύση πείρου, έπεσε ο αγωγός, προκαλώντας μέση διαρροή Μάθημα: Οι κρεμάστρες βαρέως τύπου πρέπει να υπολογίζονται για αντοχή ξεχωριστά σύμφωνα με τις πραγματικές συνθήκες εργασίας

Περίπτωση 3: Αγωγός κρύου κιβωτίου τερματικού LNG

Πρόβλημα: Ευθραυστότητα υλικού σε χαμηλή θερμοκρασία, συνηθισμένο κέλυφος Q235 ραγισμένο Συνέπεια: Μετατόπιση αγωγού εκτός ελέγχου, διαρροή φλάντζας διεπαφής ψυχρού κιβωτίου Βελτίωση: Οι κρεμάστρες βαρέως τύπου υιοθετούν υλικά ανθεκτικότητας σε χαμηλή θερμοκρασία

Σε 14 χρόνια εμπειρίας στον κλάδο, η Yangzhou Tianshun Pipeline Technology έχει χειριστεί πολλά παρόμοια έργα μετασχηματισμού αστοχίας υποστήριξης βαρέως τύπου και κατανοεί βαθιά την ιδιαιτερότητα και τους κινδύνους των συνθηκών εργασίας βαρέων καθηκόντων.

Τεχνικές προδιαγραφές προϊόντος

Ανάλυση 7 Ενισχυμένων Σχεδίων Βαρέων Καθηκόντων

Δομικό σύστημα υψηλής αντοχής

Η Shell υιοθετεί το Q345B χαμηλής περιεκτικότητας σε κράμα χάλυβα υψηλής αντοχής, η αντοχή διαρροής αυξήθηκε κατά 40%

Το πάχος της πλευρικής πλάκας αυξήθηκε κατά 50%, κοπή ολόκληρης της πλάκας χωρίς συγκολλήσεις

Σχεδιασμός κάτω ενισχυτικής πλάκας νευρώσεων για διασπορά της συγκεντρωμένης τάσης

Σύνδεση μεγάλης διαμέτρου υψηλής αντοχής

Η καρφίτσα υιοθετεί δομικό χάλυβα από κράμα 40Cr, σβησμένο και μετριασμένο, η αντοχή αυξήθηκε κατά 80%

Διάμετρος πείρου σχεδιασμένη με 5πλάσιο συντελεστή ασφαλείας του μέγιστου φορτίου

Αυτολιπαινόμενος δακτύλιος που υιοθετήθηκε για τη μείωση της τριβής και τη βελτίωση της σταθερότητας

Τεχνολογία Multi-Spring Parallel Technology

2-4 σετ ελατηρίων παράλληλα για μεγάλα φορτία, μονό φορτίο ελατηρίου ελεγχόμενο εντός λογικού εύρους

Σχεδιασμός σύγχρονης συμπίεσης ομάδας ελατηρίων για την αποφυγή έκκεντρου φορτίου

Κάθε ελατήριο δοκιμάζεται ξεχωριστά, με αντίστοιχη απόκλιση ≤2%

Ενισχυμένος Μοχλός Μηχανισμός

Η διατομή του μοχλοβραχίονα μεγεθύνθηκε, ο συντελεστής κάμψης αυξήθηκε κατά 100%

Πυκνωμένη πλάκα επένδυσης στο υπομόχλιο για την αποφυγή τοπικής σύνθλιψης

Επιφάνεια έκκεντρου σβήνεται με υψηλή συχνότητα, σκληρότητα πάνω από HRC45, διάρκεια ζωής αντοχής στη φθορά αυξημένη κατά 3 φορές

Έλεγχος κατασκευής υψηλής ακρίβειας

Θέσεις οπών κλειδιών επεξεργασμένες με CNC, ακρίβεια θέσης ±0,1 mm

Σφάλμα αναλογίας ροπής μοχλού ελεγχόμενο εντός ±1%

Συμπίεση ελατηρίου με ακρίβεια ρυθμισμένη, απόκλιση ψυχρού φορτίου ≤3%

Τέλειος ποιοτικός έλεγχος συγκόλλησης

Οι κύριες φέρουσες συγκολλήσεις υιοθετούν τη διαδικασία συγκόλλησης πλήρους διείσδυσης

100% δοκιμή υπερήχων, που πληροί τις απαιτήσεις JB/T 4730 Grade II

Επεξεργασία ανακούφισης από την πίεση μετά τη συγκόλληση για την εξάλειψη της υπολειπόμενης τάσης συγκόλλησης

Πολλαπλή Προστασία Ασφάλειας

Ορισμένα άνω και κάτω μηχανικά όρια για την αποφυγή ζημιών από υπερεγκεφαλικό επεισόδιο

Συσκευή προστασίας υπερφόρτωσης, προειδοποίηση ενεργοποίησης υπό μη φυσιολογικό φορτίο

Συσκευή κλειδώματος μετατόπισης για προστασία των ελατηρίων κατά την εγκατάσταση και τη μεταφορά

Σύγκριση απόδοσης φορτίου-μετατόπισης

Τα ακόλουθα είναι δεδομένα μέτρησης (φορτίο 300 kN, κατάσταση λειτουργίας μετατόπισης 200 mm):

Η απόκλιση φορτίου πλήρους διαδρομής του Heavy Duty Constant Spring Hanger ελέγχεται εντός ±4%, πολύ καλύτερα από τις απαιτήσεις των εθνικών προτύπων, προστατεύοντας αποτελεσματικά την ασφάλεια των αγωγών και του εξοπλισμού.

Το σύστημα επαλήθευσης προϊόντων βαρέως τύπου

Κάθε κρεμάστρα σταθερής ελατηρίου βαρέως τύπου πρέπει να ολοκληρώσει την ακόλουθη επαλήθευση πριν από την παράδοση:

Έλεγχος εισερχόμενου υλικού

Επαλήθευση πιστοποιητικού υλικού χαλύβδινων πλακών και στρογγυλών ράβδων

Επανέλεγχος σκληρότητας και σύνθεσης χάλυβα ελατηρίου

Επαλήθευση συμβατότητας υλικού συγκόλλησης

Έλεγχος παραγωγικής διαδικασίας

Επιθεώρηση CMM διαστάσεων μηχανικής κατεργασίας CNC

Δοκιμή UT συγκόλλησης

Δοκιμή καμπύλης φορτίου-μετατόπισης ομάδας ελατηρίου

Πλήρης εργοστασιακή δοκιμή μηχανών

Δοκιμή φόρτισης 100% πλήρους διαδρομής, καταγραφή δεδομένων 20 σημείων μέτρησης

Υπολογισμός σταθερότητας, εκ νέου επεξεργασία για προϊόντα που δεν πληρούν τις προϋποθέσεις

Δοκιμή λειτουργίας συσκευής κλειδώματος και οριακής συσκευής

Βαθμονόμηση δείκτη μετατόπισης

Εργοστασιακά έγγραφα

Έγγραφα πιστοποίησης ποιότητας υλικού

Έκθεση επιθεώρησης συγκόλλησης

Έκθεση εαρινής δοκιμής

Πλήρης καμπύλη δοκιμής φορτίου-μετατόπισης μηχανής

Πιστοποιητικό πιστοποίησης προϊόντος και εγχειρίδιο εγκατάστασης

Τυπικά σενάρια εφαρμογής βαρέως τύπου

Παράδοση και εξυπηρέτηση έργου

Διαδικασία αποκλειστικής εξυπηρέτησης για έργα βαρέως τύπου

1. Τεχνική σύνδεση: Οι επαγγελματίες μηχανικοί συνδέονται με αναλυτές πίεσης αγωγών για να επιβεβαιώσουν τις απαιτήσεις φορτίου, μετατόπισης και χώρου

2. Σχεδιασμός σχεδίου: Παρέχετε προσαρμοσμένα σχέδια σχεδίασης για ειδικούς περιορισμούς χώρου

3. Επιβεβαίωση σχεδίου: Παρέχετε λεπτομερή σχέδια συναρμολόγησης και πίνακες φόρτωσης, υπογεγραμμένα και επιβεβαιωμένα και από τα δύο μέρη

4.Παρακολούθηση παραγωγής: Παρέχετε εβδομαδιαίες φωτογραφίες προόδου παραγωγής για μεγάλα έργα

5. Αποδοχή από το εργοστάσιο: Οι πελάτες ή τρίτα μέρη μπορούν να προσκληθούν για μάρτυρες δοκιμών στο εργοστάσιο

6.Επιτόπια υπηρεσία: Παρέχετε καθοδήγηση εγκατάστασης, επιτόπια τεχνική υποστήριξη εάν είναι απαραίτητο

7. Παρακολούθηση λειτουργίας: Επιστροφή επίσκεψη 6 μήνες μετά την έναρξη λειτουργίας για να κατανοήσετε την κατάσταση λειτουργίας

Απόδοση και Δέσμευση

▶  Παράδωσαν περισσότερα από 500 σετ κρεμάστρες βαρέως τύπου σταθερής δύναμης, μέγιστο φορτίο μονής μονάδας 800 kN

▶  Όλα τα προϊόντα βαρέως τύπου παρέχουν 3 χρόνια εγγύηση ποιότητας

▶  Παρέχετε λύσεις για τυχόν προβλήματα ποιότητας κατά τη λειτουργία εντός 48 ωρών

▶  Δια βίου τεχνική διαβούλευση και προμήθεια ανταλλακτικών

Η Heavy Duty Constant Spring Hanger είναι μια αξιόπιστη εγγύηση για την ασφαλή λειτουργία των συστημάτων σωληνώσεων βαρέως τύπου. Με 14 χρόνια εστίασης, κατανοούμε βαθιά ότι οι βαριές συνθήκες εργασίας δεν επιτρέπουν λάθη. Κάθε προϊόν έχει υποβληθεί σε αυστηρές δοκιμές για να διασφαλιστεί η σταθερή λειτουργία κάτω από ακραίες συνθήκες εργασίας.
